KILKA SŁÓW O KOMINKACH Z PŁASZCZEM WODNYM - SCHEMATY PODŁĄCZENIA

Kominek z płaszczem wodnym współpracuje z tradycyjną grzejnikową instalacją centralnego ogrzewania, zachowując walory ekonomiczne, estetyczne i ekologiczne zwykłego kominka. Sam kominek różni się od zwykłego wkładu kominkowego. Spaliny w takim kominku nie ogrzewają powietrza, ale wodę. Moc cieplna takich kominków wynosi od kilkunastu do 40 kW. Trzeba pamiętać o tym, że nie jest ona stała i zależy od ilości znajdującego się w palenisku paliwa oraz fazy jego spalania.

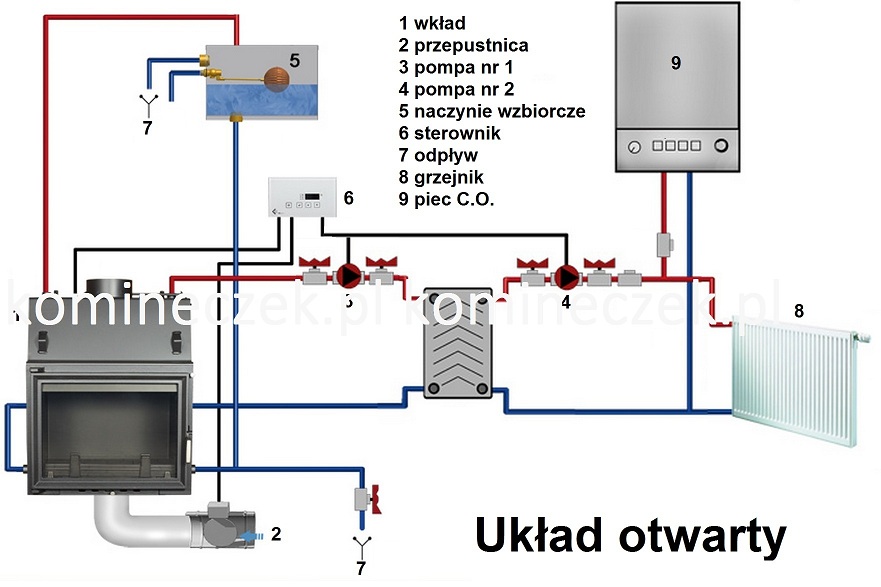

Kominki z płaszczem wodnym (jak kotły na paliwa stałe) ze względów bezpieczeństwa powinny pracować w instalacjach grzewczych systemu otwartego, czyli takich, w których woda instalacyjna ma kontakt z atmosferą w otwartym naczyniu wzbiorczym. W zmienionym w 2009 roku rozporządzeniu w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie wprowadzono możliwość zabezpieczania instalacji z kotłami na paliwa stałe (a więc także kominkami z płaszczem wodnym) o mocy do 300 kW przeponowym naczyniem wzbiorczym, pod warunkiem wyposażenia ich w urządzenia do odprowadzania nadmiaru ciepła (na przykład wężownice schładzające). Aby nie trzeba było rezygnować z zalet systemów zamkniętych (wyższa sprawność, lepsza trwałość, ułatwiona regulacja i niższe koszty eksploatacji) także w instalacjach z kominkami, które takich urządzeń nie mają, w układach grzewczych stosuje się dodatkowy przeponowy wymiennik ciepła oddzielający dwa obiegi wodne ? jeden przez kominek (w układzie otwartym), drugi ? przez grzejniki (w układzie zamkniętym). Wykorzystuje się do tego niewielkie, ale mające bardzo wysoką sprawność wymienniki płytowe.

Zastosowanie płaszcza wodnego w kominku umożliwia wykorzystanie go do przygotowania ciepłej wody użytkowej w zasobniku. Dzięki stosunkowo dużej mocy grzewczej kominków możliwe jest też bezpośrednie przygotowywanie przez nie ciepłej wody w sposób przepływowy, jeśli nad paleniskiem zainstaluje się dodatkową wężownicę.

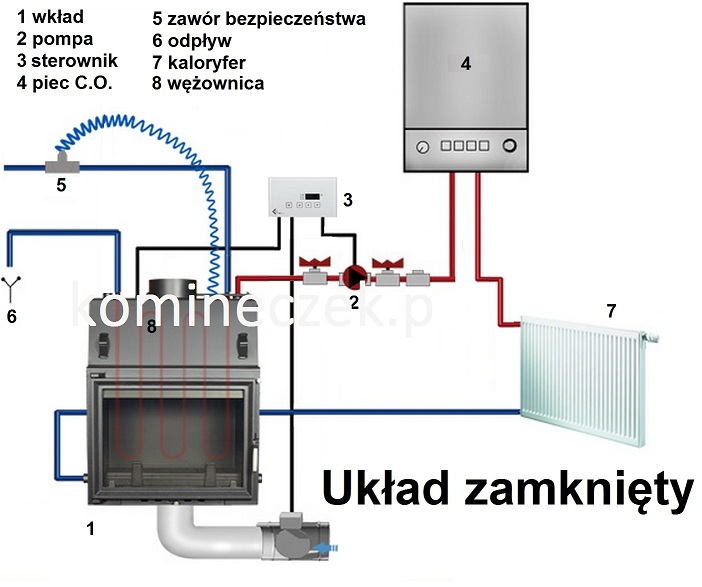

Aby nie dopuścić do niepożądanego wzrostu ciśnienia wody, należy ograniczyć wzrost temperatury wody. Wymyślono sposób na automatyczną regulację temperatury wody podgrzewanej w kominkach z płaszczem wodnym. Jest to dodatkowy wymiennik chłodzenia awaryjnego montowany wewnątrz wodnego wymiennika ciepła. Doprowadza się do niego zimną wodę z wodociągu lub ze studni. Kiedy temperatura wody grzewczej wzrasta ponad 95°C - zawór termostatyczny otwiera dopływ zimnej wody do wymiennika, czego efektem jest obniżenie temperatury w instalacji. Rozwiązanie to nie jest jeszcze zgodne z obowiązującymi w Polsce przepisami, ale dopuszczają je przepisy Unijne.

W instalacji grzewczej z kominkiem z płaszczem wodnym współpracującym z innym kotłem przyczyną nadmiernego wzrostu temperatury wody w instalacji może być także brak prądu. Dzieje się tak dlatego, że krążenie wody w instalacji grzewczej w układzie zamkniętym (w obiegu kotła) wymuszone jest przez pompę obiegową zasilaną elektrycznością. Gdy brak zasilania, układ przestaje działać, a ciepło wytwarzane w kominku z płaszczem nie jest odbierane przez wymiennik ciepła. Prowadzi to oczywiście do nadmiernego wzrostu temperatury wody w obiegu kominka. Można uniknąć takiej sytuacji, stosując awaryjne zasilanie (UPS). Składa się ono z akumulatora i elektronicznego układu, który uruchamia je automatycznie w przypadku zaniku napięcia w sieci elektrycznej. Ładowanie akumulatora następuje również automatycznie po ponownym pojawieniu się napięcia w sieci.
