Parametry paleniska spełniają surowe niemieckie normy BImSchV 2.

Spełnia wymogi EKOPROJEKTU

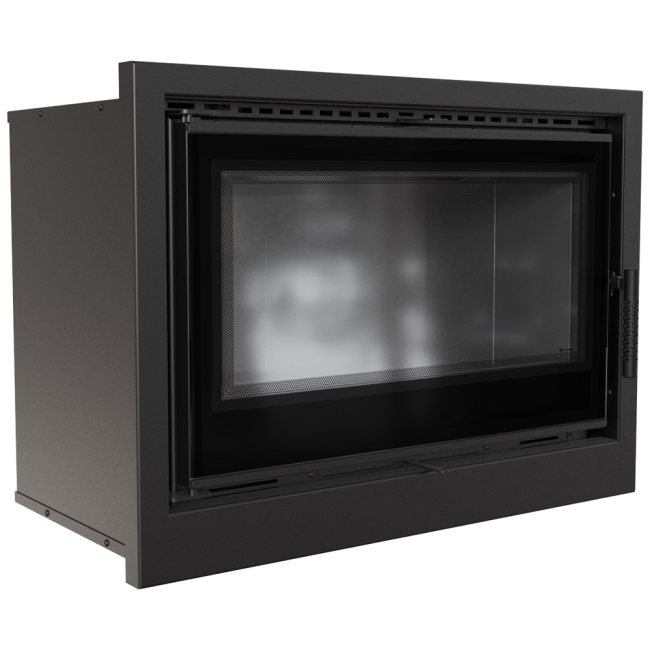

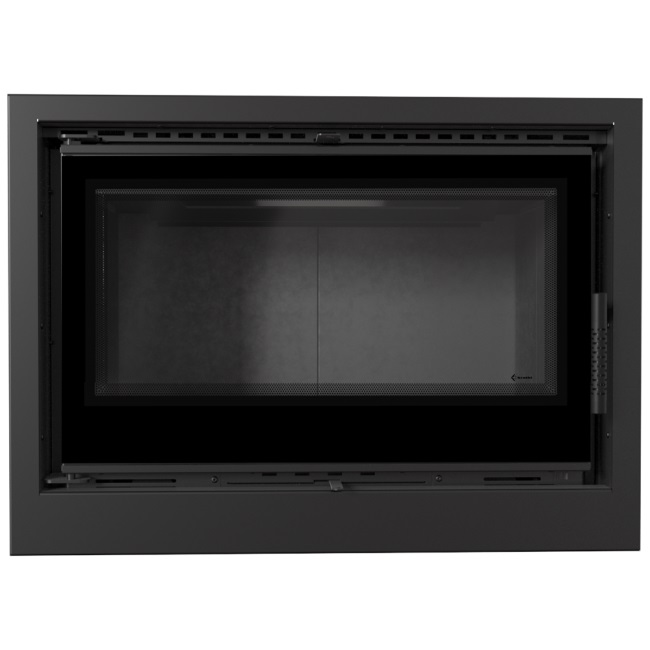

Kaseta kominkowa ARKE jest rodzajem paleniska zamkniętego, montowanego do istniejących już palenisk otwartych.  Jej prosty i elegancki wygląd idzie w parze z bardzo dobrymi parametrami cieplnymi. Posiada on system czystej szyby, który wraz z oddzielnym pojemnikiem, na gromadzący się w nim popiół, pomaga utrzymać urządzenie w porządku.

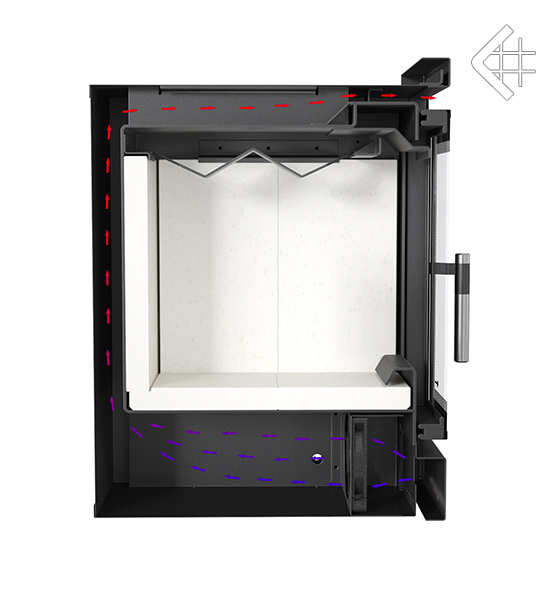

Kaseta Arke wyposażona jest w dwa wentylatory o łącznej mocy 38W i wydajności 280 m3/h umieszczone poniżej komory paleniskowej. Zimne powietrze z pomieszczenia kierowane jest za pomocą turbin wzdłuż dolnej, tylnej i górnej ściany kominka, gdzie jest ogrzewane a następnie odprowadzone do pomieszczenia.

Turbiny zasilane są z sieci napięciem 230V. Na zewnątrz obudowy kasety wyprowadzony jest przewód z wtyczką.

Informacje o produkcie:

• wkład wykonany z wysokogatunkowej stali
• spełnia wymogi EKOPROJEKTU

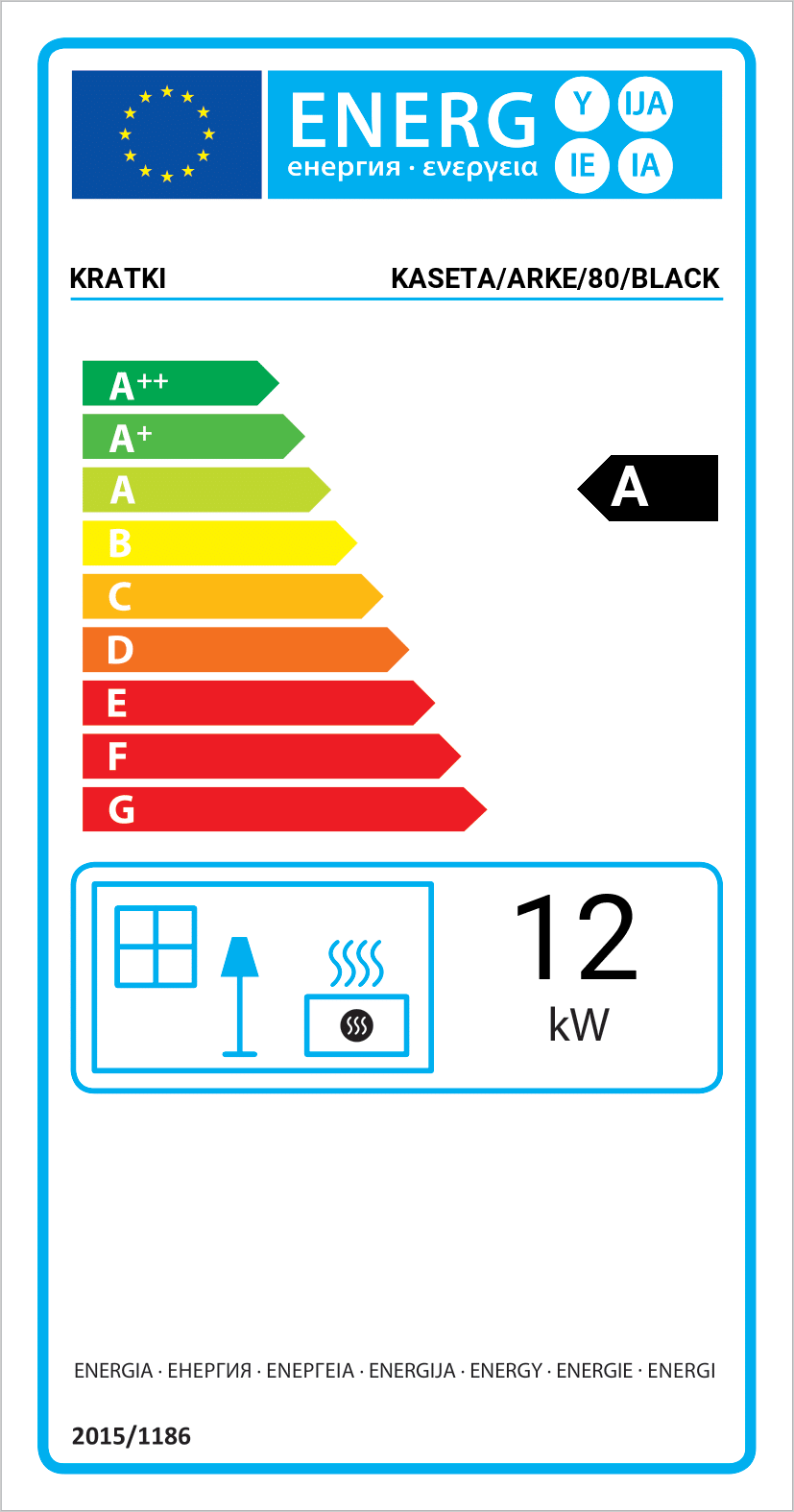

• KLASA ENERGETYCZNA A
• wyposażony jest w turbiny, znajdujące się pod komorą spalania, dzięki czemu ciepło oddawane jest efektywnie do otoczenia
• ozdobna szyba typu glass
• efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC
• zakres mocy grzewczej od 6 do 16kW
• posiada szybę żaroodporną wytrzymującą temperaturę do 660°C

WKŁAD ZAWIERA:

• wyłożenie TERMOTEC
• deflektor
• turbiny powietrza
• szyba typu GLASS
• system czystej szyby

Dane techniczne

• Moc nominalna (kW) 12,0
• Zakres mocy grzewczej (kW) 6.0 - 16.0
• Sprawność cieplna (%) 75,0
• Średnica wylotu spalin (mm) 200
• Spełnia kryteria EKOPROJEKTU Tak
• Przeznaczony do rekuperacji Nie
• Rodzaj paliwa zalecane sezonowane drewno liściaste o wilgotności ≤20%
• Waga (kg) 132,0
• Emisja CO (przy 13% O 2 ) ≤ podawana w % 0,10
• Temperatura spalin (℃) 320,0
• Max długość polan (cm) 35
• Emisja pyłków (pył) (mg/Nm3) 34,0
• Zgodność z normą BImSchV 2 Tak

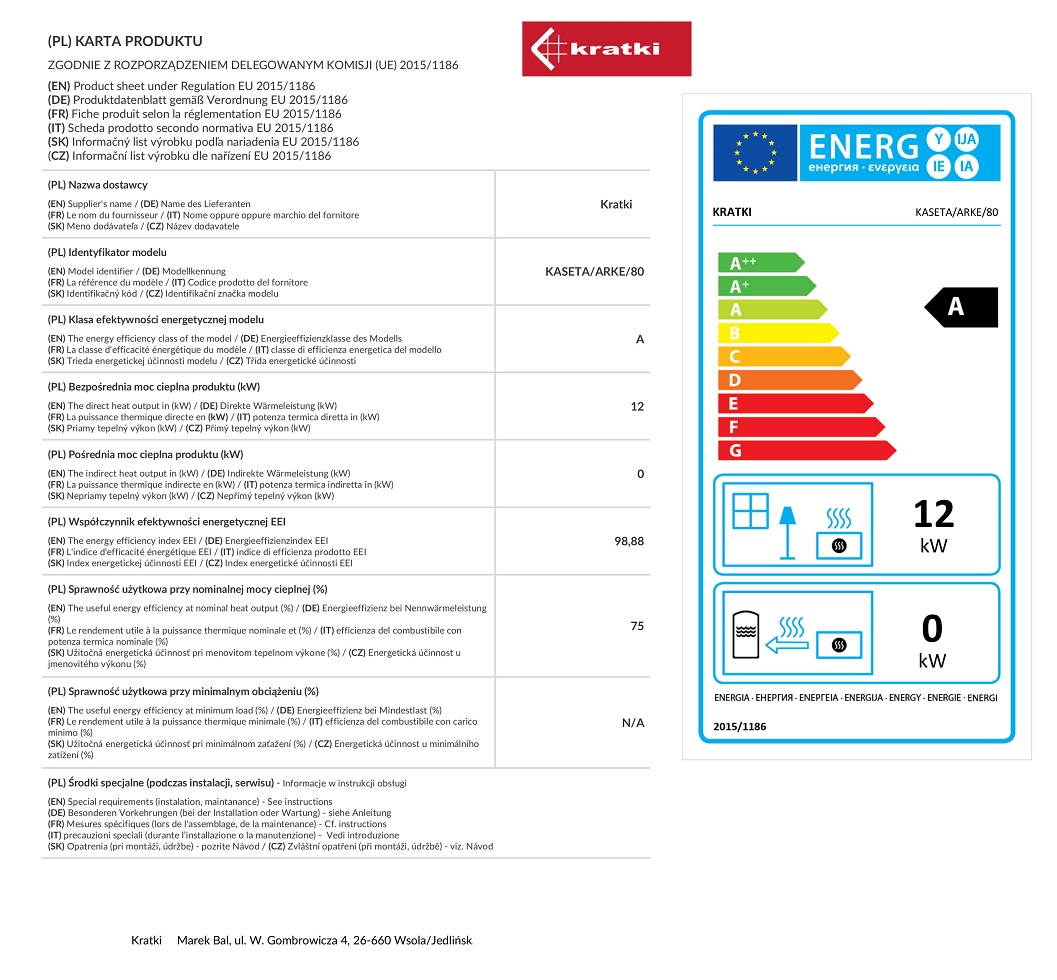

• Współczynnik efektywności energetycznej EEI 98,88
• Minimalne wymagane pole czynne kratek wylotowych (cm2) ≥900
• Minimalne wymagane pole czynne kratek wlotowych (cm2) ≥700
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo
• Materiał wykonania stal

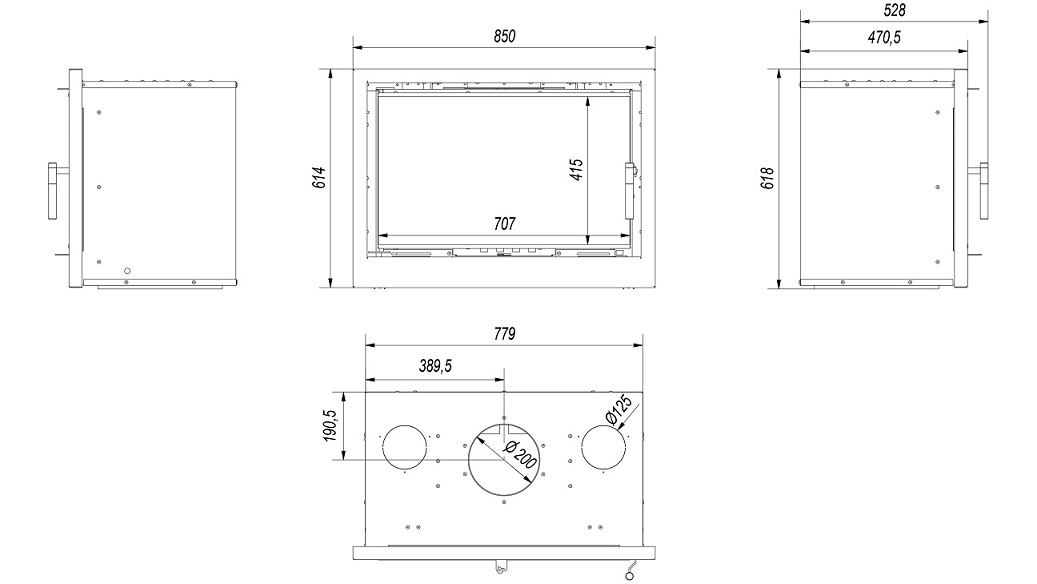

• Szerokość (cm) 85,00
• Wysokość (cm) 61,80
• Głębokość (cm) 47,05
• Dolot powietrza Nie
• Wyłożenie komory spalania Tak
• Popielnik Tak
• Ozdobna szyba typu glass Tak
• Wydajność wentylatorów (m3/h) 280
• Pobór mocy (W) 38
• Zasilanie (V) 230
• Producent: Kratki

KRATKI WENTYLACYJNE DO MODELU KASETA ARKE 80

• Minimalne wymagane pole czynne kratek wylotowych (cm2)≥900
• Minimalne wymagane pole czynne kratek wlotowych (cm2)≥700

Zalety

Kaseta kominkowa Arke jest rodzajem paleniska zamkniętego, montowanego do istniejących już palenisk otwartych lub do indywidualnej zabudowy. Jej prosty i elegancki wygląd idzie w parze z bardzo dobrymi parametrami cieplnymi. Posiada on system czystej szyby, który wraz z oddzielnym pojemnikiem, na gromadzący się w nim popiół, pomaga utrzymać urządzenie w czystości.

MAKSYMALNE WYKORZYSTANIE ENERGII

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury następuje dzięki wyłożeniu komory spalania TERMOTEC, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku.

Dopalanie cząstek opału dzięki deflektorowi, który wydłuża drogę spalin. Proces ten podnosi również efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Kaseta wyposażona jest w turbiny, znajdujące się pod komorą spalania. Urządzenie posiada trzy stopniową regulację pracy wentylatorów. W zależności od wyboru jednej z nich:

• pozycja 0 – turbiny załączają się automatycznie i pracują ze zredukowaną prędkością po osiągnięciu przez czujnik temperatury 50°C. (Czujnik znajduje się poniżej popielnika we frontowej części urządzenia)
• pozycja 1 – turbiny działają w sposób ciągły ze zredukowaną prędkością niezależnie od pracy kasety,
• pozycja 2 – turbiny działają w sposób ciągły z pełną prędkością niezależnie od pracy kasety.

Turbiny odpowiadają za wymuszenie obiegu powietrza, dzięki czemu ciepło oddawane jest efektywnie do otoczenia.

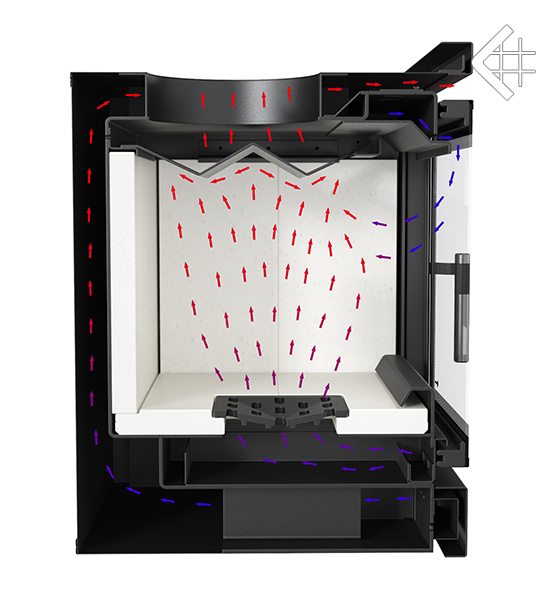

Regulacja powietrza, tzw. kurtyna powietrzna odbywa się za pomocą mechanizmu zainstalowanego nad drzwiami pieca. Otwarcie mechanizmu umożliwia doprowadzenie powietrza do wkładu w górną jego część, w której następuje dopalanie  gazów powstałych w procesie spalania drewna, co ogranicza emisję szkodliwego CO do atmosfery.  Powietrze skierowane na kierownicę "omiata" szybę powodując odsuwanie od niej ognia i dymu, co znacznie ogranicza osadzanie się na niej sadzy, dzięki czemu pozostaje ona czysta.

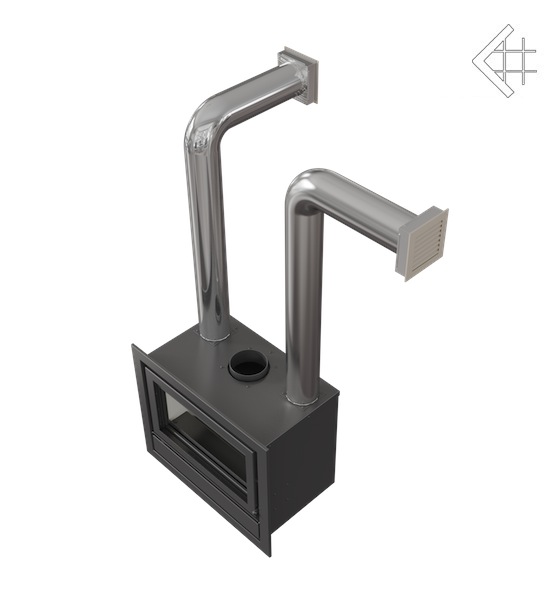

Dodatkowo do wkładu można dostarczyć powietrze z zewnątrz, montując króciec dolotu zimnego powietrza. Możliwość podłączenia dolotu dotyczy wyłącznie wkładów wyprodukowanych po 1 maja 2018 roku.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C. Szkło posiada certyfikat jakości i bezpieczeństwa.

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali.

Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

WYGODNE UŻYTKOWANIE

Utrzymanie wkładu w czystości jest łatwiejsze dzięki zamontowanemu rusztowi oraz pojemnikowi, w którym gromadzi się popiół.

Dodatkowo ograniczone osadzanie sadzy następuje dzięki zastosowanemu systemowi czystej szyby. Kurtyna powietrzna odgradza szybę od paleniska. Dzięki temu nie brudzi się.

NOWOCZESNY DESIGN

Wyposażony jest w pojedynczą, dekoracyjną szybę typu glass, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

Drzwi wkładu wyposażone są w wygodną klamkę.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

Gwarancja 5 lat.

Gwarancją nie są objęte:
- formatki  ceramiczne po upływie 2 lat od zakupu;
-szyba;
-ruszt i uszczelnienia kominka po upływie 1 roku od momentu zakupu wkładu.
- ceramika żaroodporna (odporna na działanie temperatury do 660°C);
- wszystkie usterki wynikające z tytułu nie przestrzegania postanowień instrukcji obsługi, a w szczególności dotyczące stosowanego paliwa i podpałek (nie wolno palić węglem);

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.
