Kominek zestaw: wkład z płaszczem wodnym EKO z boczną szybą lewą lub prawą BS 8kw z obudową Beta + akcesoria montażowe
Opis

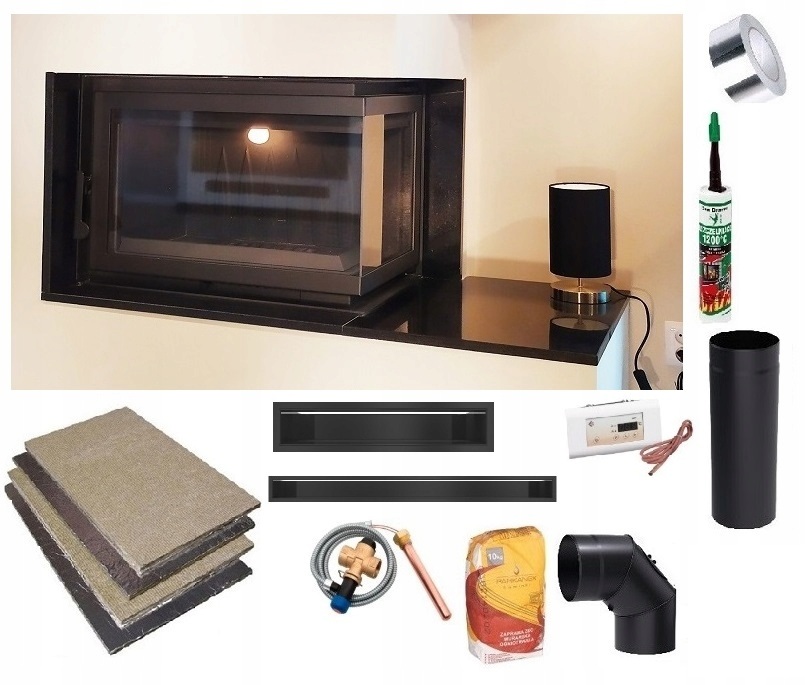

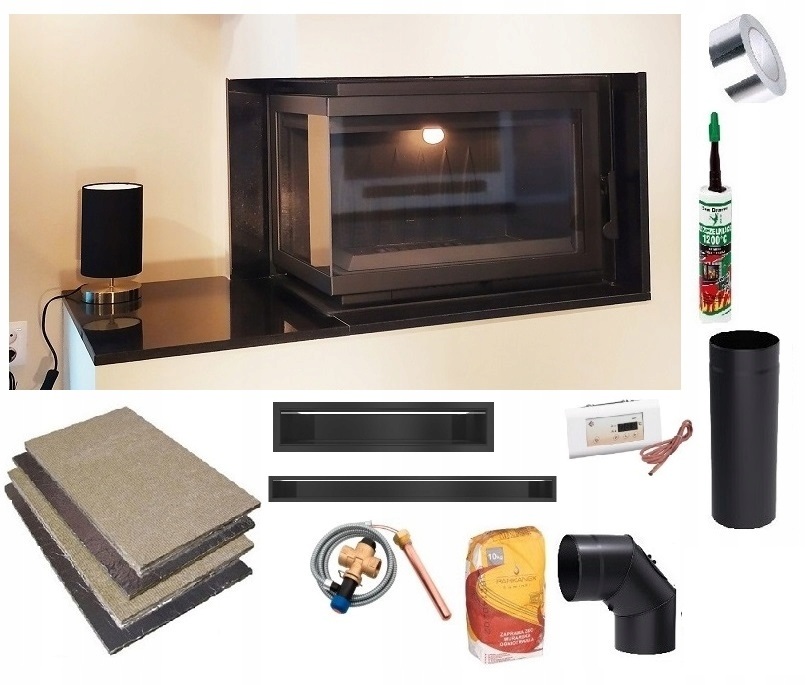

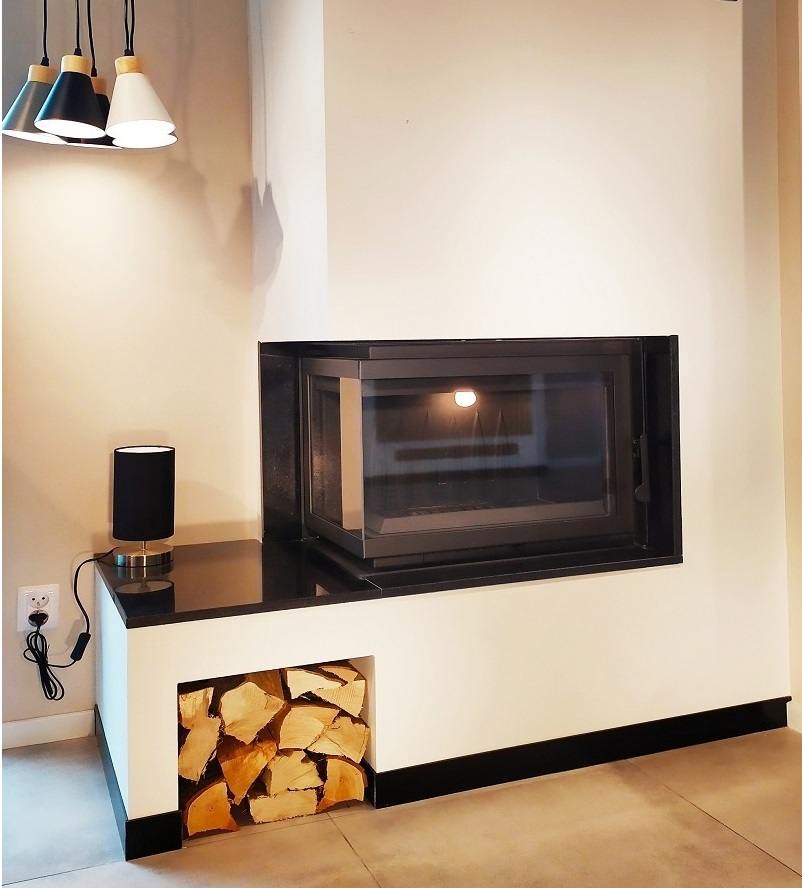

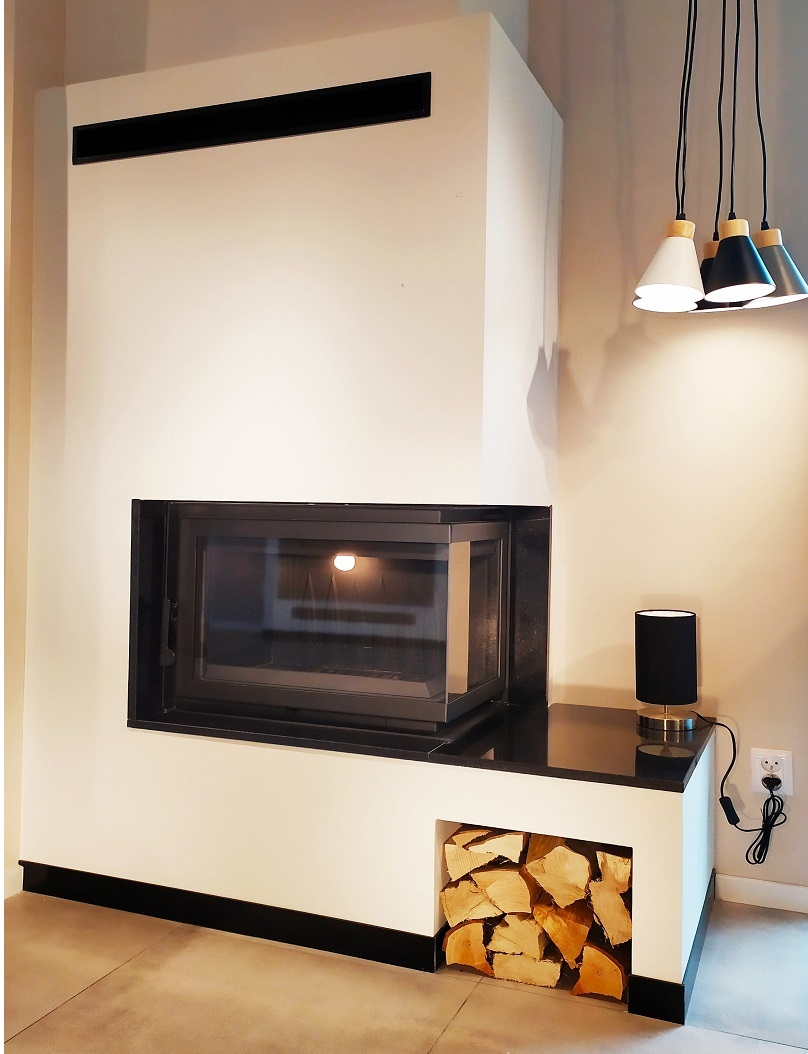

Zestaw: wkład z płaszczem wodnym EKO 8 kw z szyba boczną BS prawą lub lewą z ramą granitową Beta z blatem + akcesoria montażowe

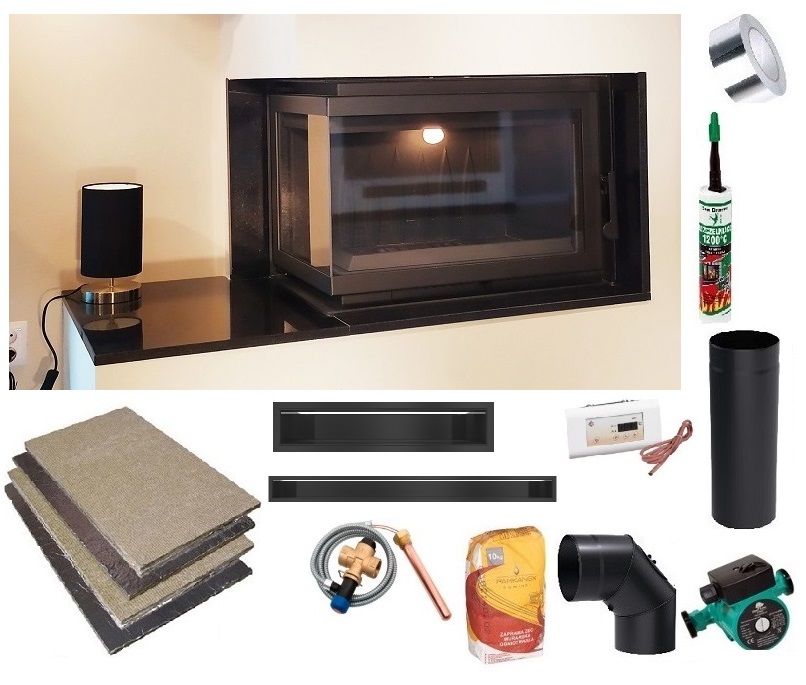

- Wkład z płaszczem wodnym EKO z szybą boczną BS z wężownicą 8 kW- 1szt
- Obudowa Beta - 1szt
- uszczelniacz do rur - 1szt
- kolano 90st fi 180- 1szt
- rura fi 180 50cm - 1szt
- zaprawa ZKO 10kg - 1szt
- wełna izolacyjna 25mm 5,4m2
- taśma alu 10m -1szt
- kratka luft 90x1000 czarna (wylotowa) - 1szt
- kratka luft 90x400 (wlotowa) -1szt
- pompa wody
- sterownik pomp
- termiczny zawór bezpieczeństwa

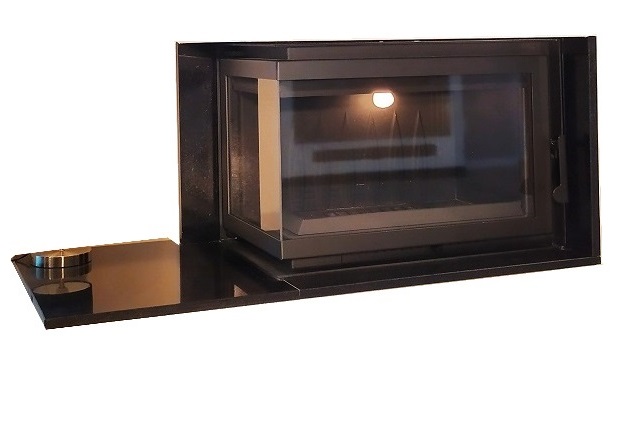

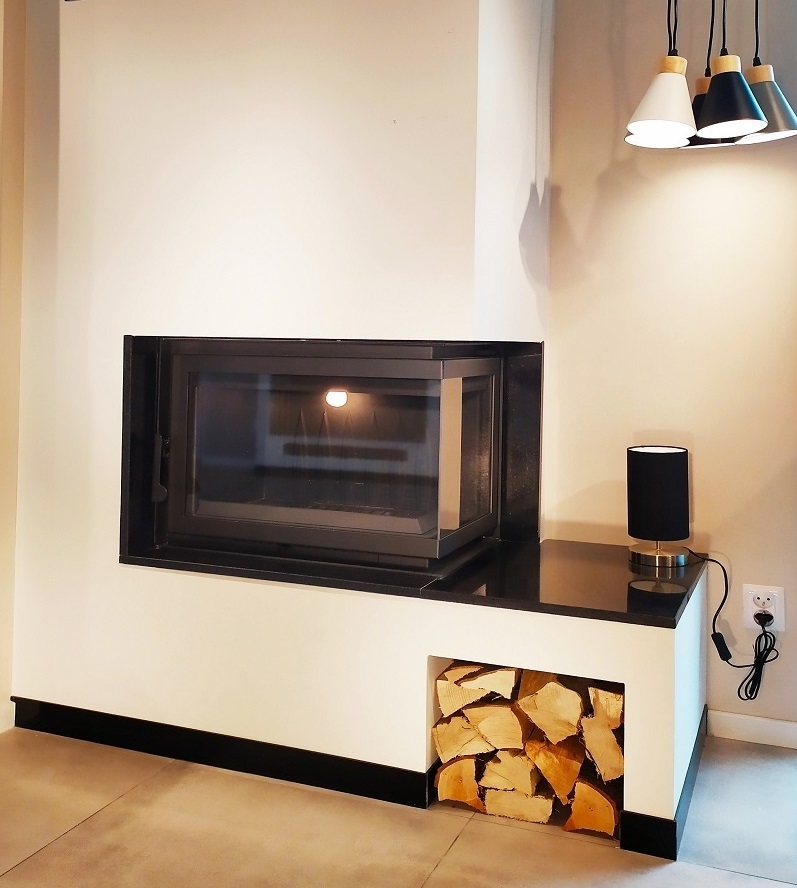

Obudowa Beta - rama z blatem
Obudowa do wkładu z szyba boczną z granitu Nero assoluto składa się z 4 elementów.

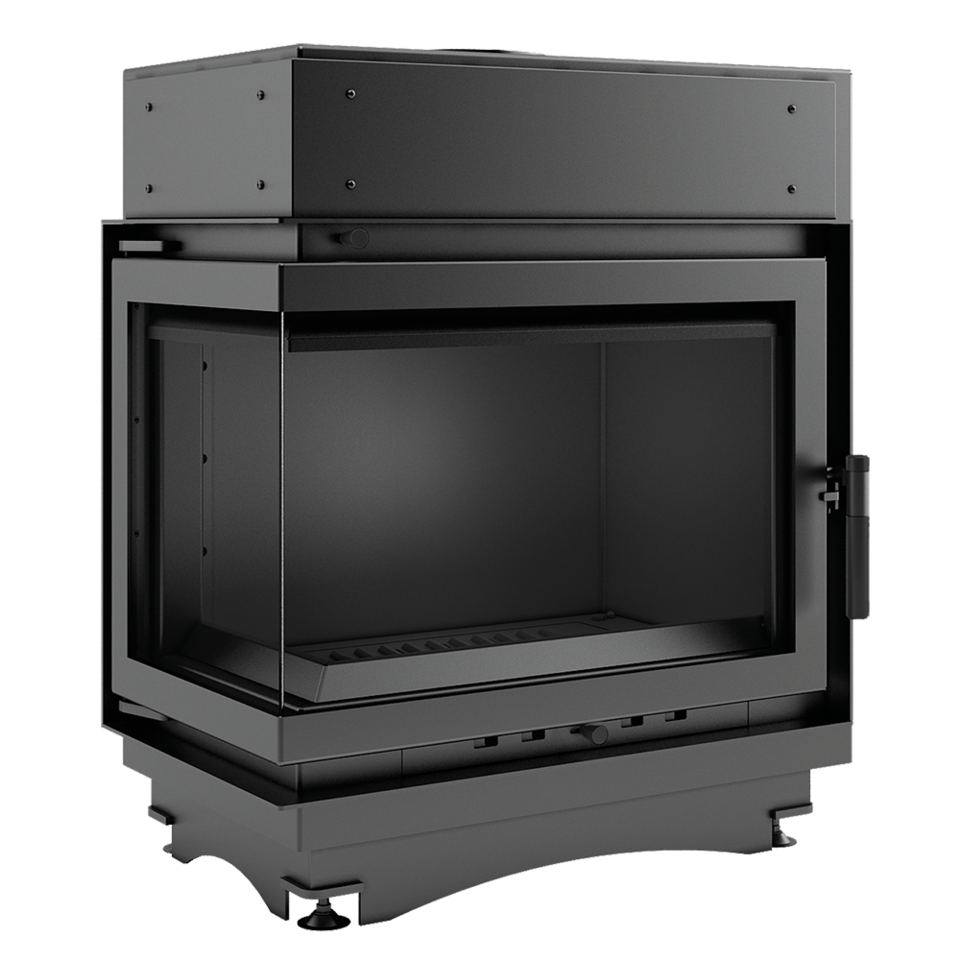

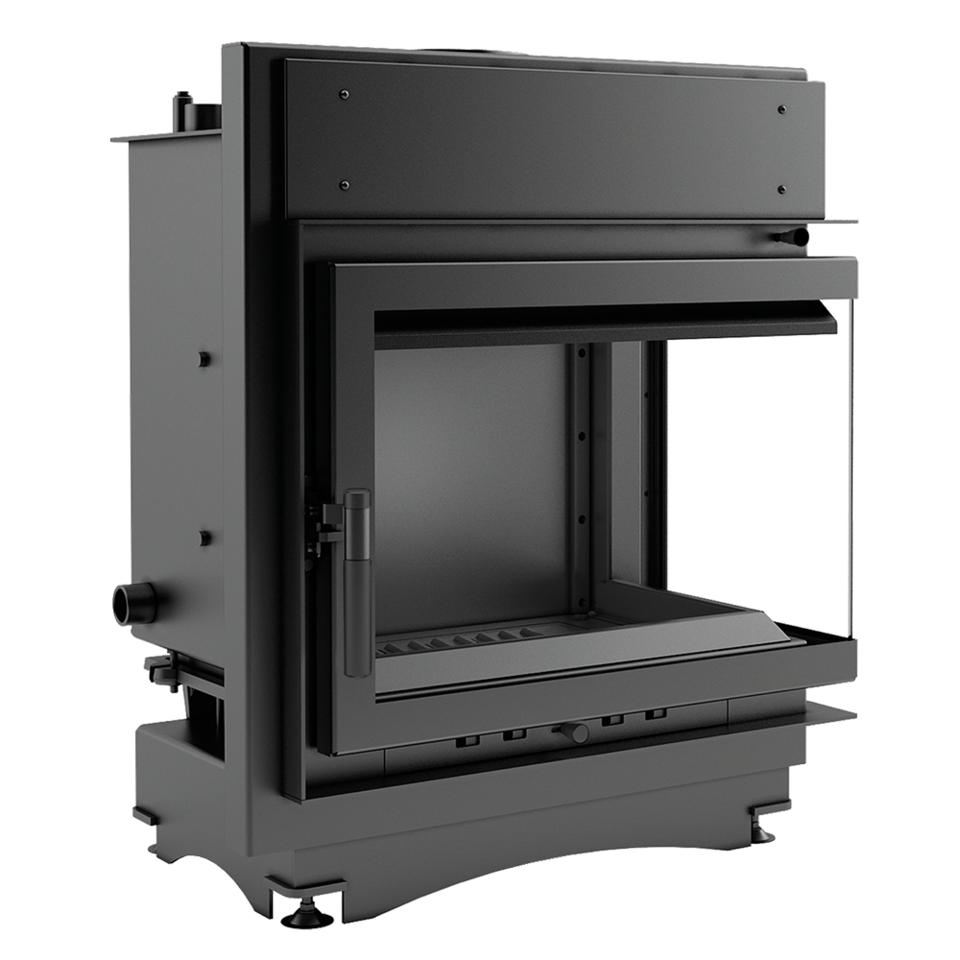

Wkład kominkowy z płaszczem wodnym z szybrem Maja 8 prawy lub lewy BS (szyby łączone bez szprosa) z wężownicą
Parametry paleniska spełniają surowe niemieckie normy BImSchV 2.

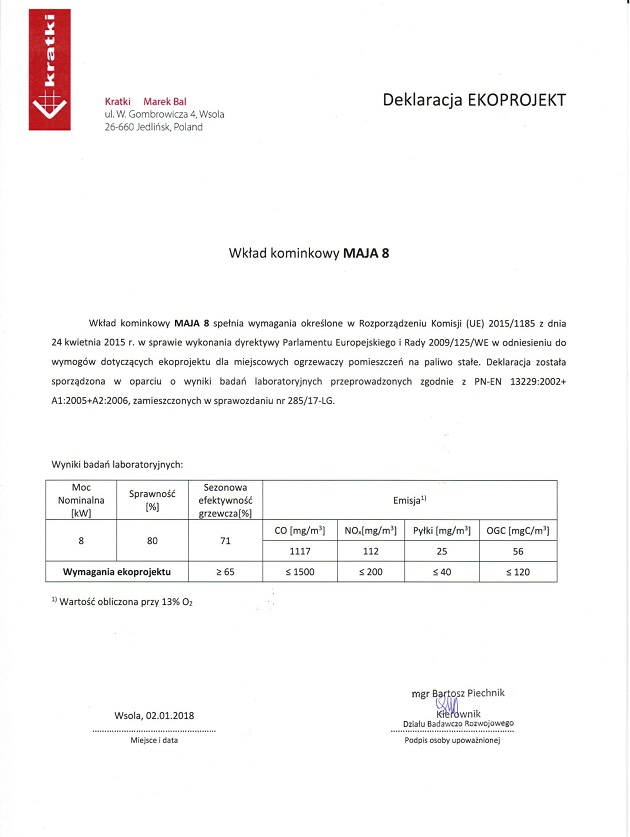

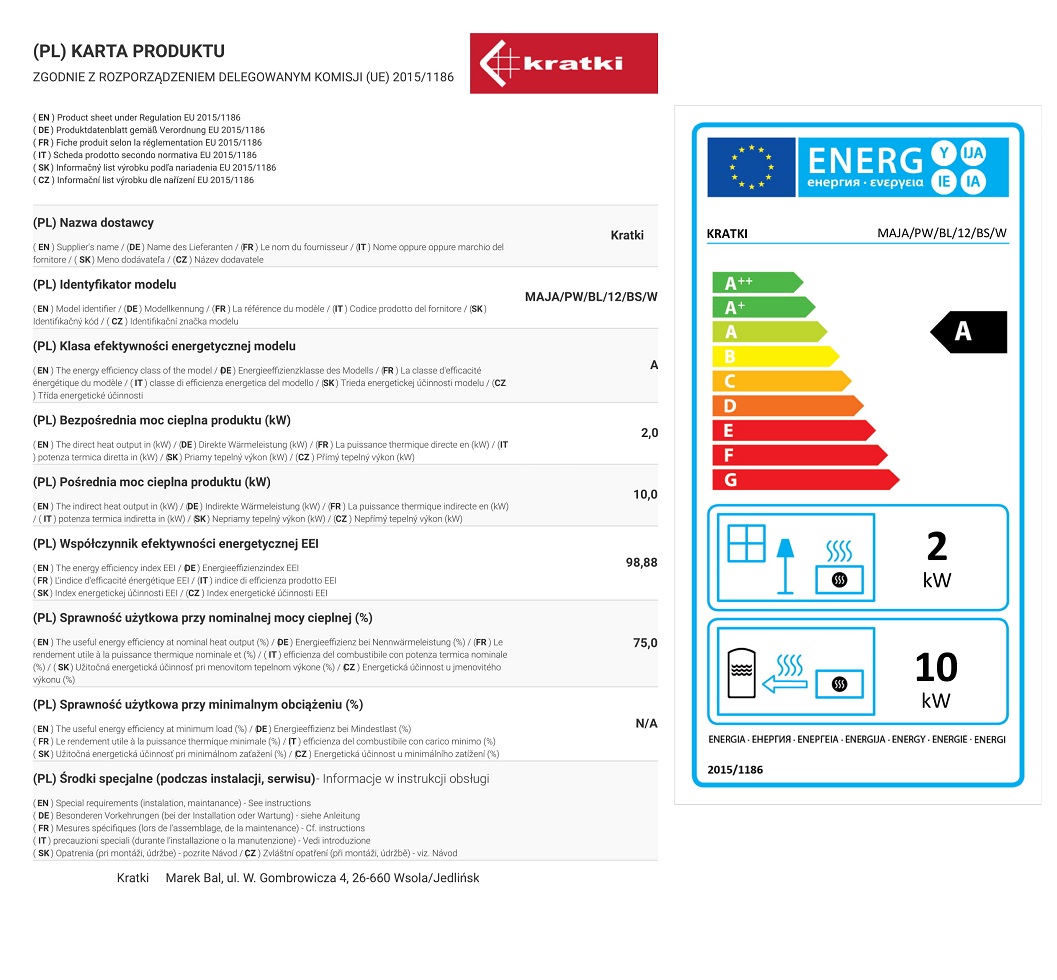

Wkład spełnia wymogi EKOPROJEKTU
Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).
Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór,gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.
Kominek o ponadczasowym wzornictwie, to pierwszy wybór wśród osób poszukujących klasycznego wkładu.
Zalety
MAKSYMALNE WYKORZYSTANIE ENERGII
Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.
Wbudowane płomieniówki i wysoki czopuch, które zwiększają powierzchnię wymiany ciepła.
Zwiększona powierzchnia wymiany ciepła dzięki wbudowanym płomieniówkom i wysokiemu czopuchowi.
Regulacja ciągu powietrza za pomocą wbudowanego szybra.
Ręczna kontrola nad procesem spalania powietrza pobieranego z pomieszczenia poprzez popielnik.
BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE
Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.
Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.
Zabezpieczenie przed przegrzaniem za pomocą wbudowanej wężownica - króciec wejścia/ wyjścia 1⁄2”.
EKOLOGICZNE SPALANIE
Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.
WYGODNE UŻYTKOWANIE
Front wkładu wyposażony w ceramikę żaroodporna wytrzymującą temperaturę do 800°C.
Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.
NOWOCZESNY DESIGN
Wkład kominkowy z dwoma szybami zestawionymi ze sobą pod kątem prostym (szyby łączone bez szprosa) .
Gwarancja 5 lat

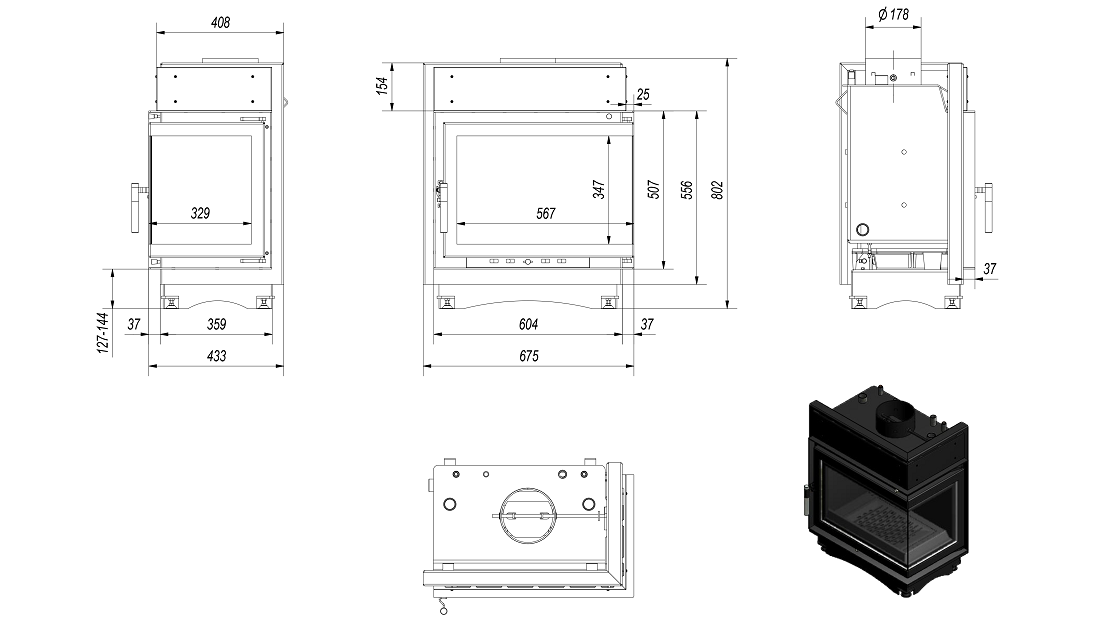

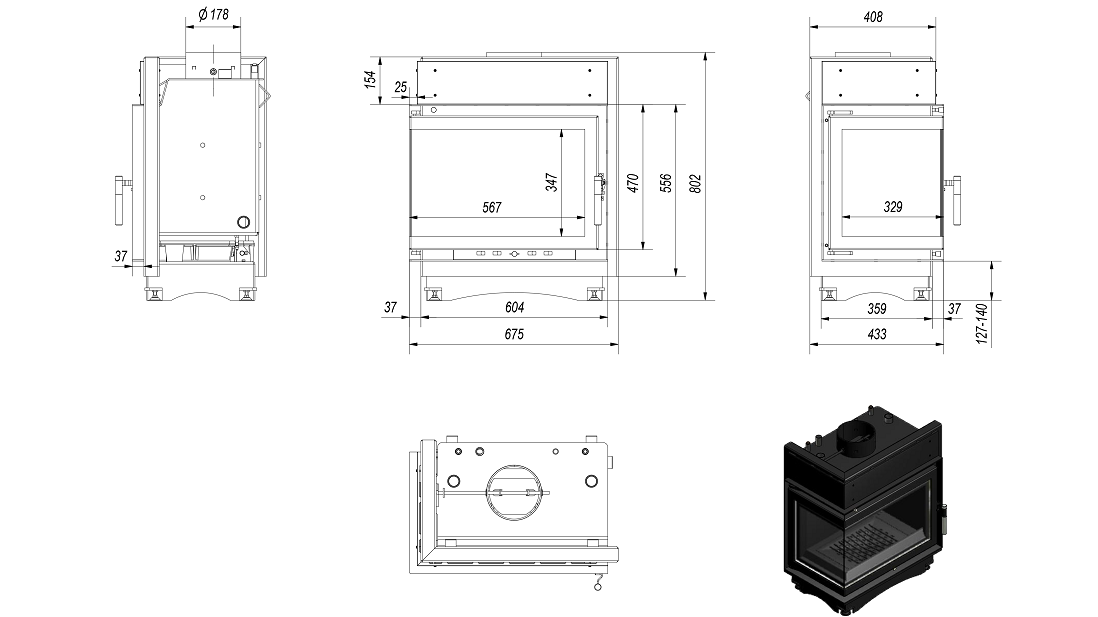

Dane techniczne
- Moc nominalna (kW):8,0
- Średnia moc z wody (kW): 6,0
- Zakres mocy grzewczej (kW): 3.5 - 10
- Sprawność cieplna (%): 80,0
- Max ciśnienie robocze (bar): 2,0
- Średnica wylotu spalin (mm): 180
- Spełnia kryteria EKOPROJEKTU: Tak
- Przeznaczony do rekuperacji: Nie
- Rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%
- Waga (kg):138,0
- Pojemność wody (l): 18,0
- Emisja CO (przy 13% O 2 ) ≤ podawana w %: 0,10
- Temperatura spalin (℃): 240,0
- Max długość polan (cm): 33
- Emisja pyłków (pył) (mg/Nm3): 31,0
- Zgodność z normą BImSchV 2: Tak
- Współczynnik efektywności energetycznej EEI: 105,40
- Rodzaj przeszklenia: boczne
- Otwieranie drzwi: w lewo
- Materiał wykonania: stal, żeliwo
- Szerokość (cm): 67,50
- Wysokość (cm): 80,25
- Głębokość (cm): 40,75
- Dolot powietrza: Nie
- Wyłożenie komory spalania: Nie
- Popielnik: Tak
- Ozdobna szyba typu glass: Nie
- Wężownica: Tak
- Klasa efektywności energetycznej: A
- Producent: Kratki
Zawór termiczny
Zawór bezpieczeństwa STS 20 S WATTS 3/4 95°C jest zaworem termostatycznym, który zabezpiecza wszelkiego rodzaju kotły oraz kominki z płaszczem wodnym, w których stosowane jest paliwo stałe (typu węgiel, miał, drewno, koks), przed możliwością zagotowania się wody w układzie CO, np. w momencie braku zasilania energii elektrycznej.
ZAKRES STOSOWANIA
Termiczne zabezpieczenie odpływowe jest wymagane w przypadku kotłów płomienicowych zmiennych i instalacji grzewczych na paliwa stałe. Zabezpieczenie odpływowe Typ STS20S jest zaworem ciśnieniowo niezależnym, uruchamianym temperaturą czynnika na wylocie ze źródła ciepła. Przy temperaturze 97°C (+/-) 2°C odpływ wody użytkowej z ogrzewacza zostaje otwarty. W ten sposób zawór zapobiega wzrostowi temperatury powyżej 110°C (maksymalne otwarcie).
WYKONANIE
Termiczne zabezpieczenie odpływowe wyprodukowano zgodnie z normą DIN 3440.
DANE TECHNICZNE
Min. temperatura operacyjna : -10°C
Min. temperatura otwarcia : 97°C
Maksymalna temperatura operacyjna : 110°C
Nadciśnienie operacyjne : 10 bar
Przepływ maksymalny : 6,5 m3/h
Uwaga! Zgodnie z normą DIN 1988 termiczne zabezpieczenie odpływowe nie zastępuje wymaganego membranowego zaworu bezpieczeństwa. Zgodnie z przepisami DIN 4751 użytkownik urządzenia raz w roku jest zobowiązany do zlecenia specjalistycznej kontroli zabezpieczenia odpływowego pod kątem prawidłowości działania.
WŁAŚCIWOŚCI TECHNICZNE
- korpus i osłona wykonana z mosiądzu [58% Cu, 3% PbJ CW617N zgodnie z PN- EN 12165: 2011 E]
- uszczelnienie z Vitonu
- sprężyna ze stali nierdzewnej
- guzik do spuszczania ręcznego z tworzywa sztucznego
- miedziana rurka kapilarna, 1300 mm w osłonie.
Sterownik pomp
Mikroprocesorowy sterownik pomp jest urządzeniem, które w sposób ciągły monitoruje temperaturę w płaszczu wodnym kominka i na podstawie ustawionych parametrów steruje dwoma wyjściami, do których standardowo podłączane są pompa obiegowa CO i zawór. Dla każdego z wyjść ustawiane są temperatura i histereza. Parametry te decydują o punkcie przełączenia stanu wyjścia. W przypadku wyjścia pompy CO jest ono załączane po przekroczeniu temperatury - temperatura zadana plus histereza.
Wyłączenie następuje po obniżeniu się temperatury poniżej - temperatura zadana minus histereza - i dodatkowym odczekaniu czasu wybiegu 30 minut. W tym samym momencie sterownik przechodzi do stanu uśpienia. Dla wyjścia drugiego jest podobnie, przy czym wyłączenie następuje natychmiast po przekroczeniu temperatury w dół - temperatura zadana minus histereza. Oprócz podstawowych funkcji sterownik dodatkowo informuje o przekroczeniu temperatury alarmowej, zabezpiecza instalację przed zamarzaniem automatycznie włączając pompę CO w przypadku spadku mierzonej temperatury poniżej 4oC oraz samoczynnym wyjściem ze stanu uśpienia przy wykryciu wzrostu temperatury cieczy w instalacji.
CHARAKTERYSTYKA:
Zasilanie - 230V AC
Pobór mocy (sterownik bez urządzeń zewnętrznych) - 2.3 VA
Sumaryczna obciążalność wyjść 2 x 230 V AC - 300 VA pracy ciągłej
Temperatura pracy - 5oC - 40oC
Wilgotność - 20% - 80% RH
Zakres regulacji temperatury - 30oC – 95oC
Czujnik temperatury - PT-100 z kablem silikonowym (temperatura pracy kabla - 60oC - 180oC, krótkotrwałe 220oC).
Sterowanie piecem olejowym lub gazowym w układzie z kominkiem następuje automatycznie. Jeżeli zaczniemy palić w kominku automatycznie sterowanie od pieca olejowego lub gazowego odnotuje zwiększenie temperatury w domu, a co za tym idzie nie załączy się piec olejowy lub gazowy do momentu, kiedy nie przestaniemy palić w kominku. W nocy, kiedy już będzie kończyło się drewno w kominku i zacznie spadać temperatura, automatycznie załączy się piec olejowy lub gazowy. Nie ma więc potrzeby połączenia sterownika kominka ze sterowaniem pieca olejowego lub gazowego.
POMPA OBIEGOWA CO 25/40
Parametry pracy:
- wysokość podnoszenia 4 m,
- napięcie 230/50Hz,
- standardowy rozkład podłączeń 180mm,
- niski pobór prądu.
Trzystopniowa regulacja mocy:
- 1-bieg - 38 W
- 2-bieg - 53 W
- 3-bieg - 72 W
Pompa może mieć inny kolor niż na zdjęciu.
- formatki wermikulitowe i ceramiczne;
- szyba;
- ruszt i uszczelnienia kominka po upływie 1 roku od momentu zakupu wkładu.
- ceramika żaroodporna (odporna na działanie temperatury do 800°C);
- wszystkie usterki wynikające z tytułu nie przestrzegania postanowień instrukcji obsługi, a w szczególności dotyczące stosowanego paliwa i podpałek (nie wolno palić węglem);
Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne. Naturalny kamień, z którego wykonana jest obudowa, posiada unikalne cechy charakterystyczne dla danej slaby materiału. Dlatego odcienie, użylenia i plamy występujące na obudowie ze zdjęcia mogą odbiegać od obudowy znajdującej się w sprzedaży. Przedstawioną kolorystykę należy traktować jako przybliżoną. Kominek powinien zostać zamontowany przez fachowców.
