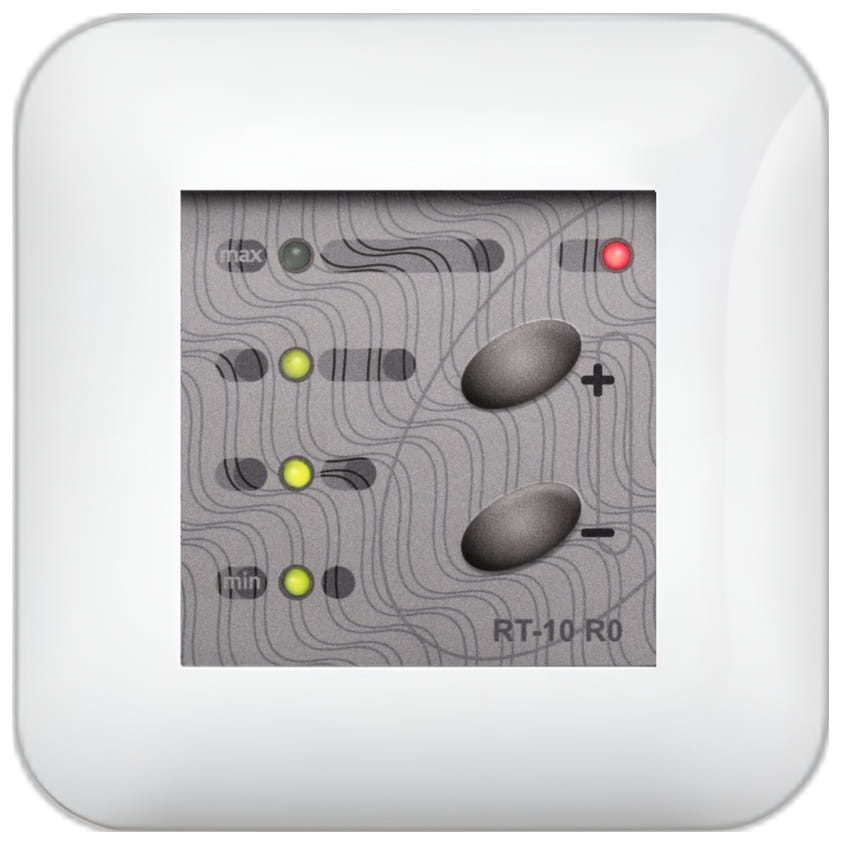

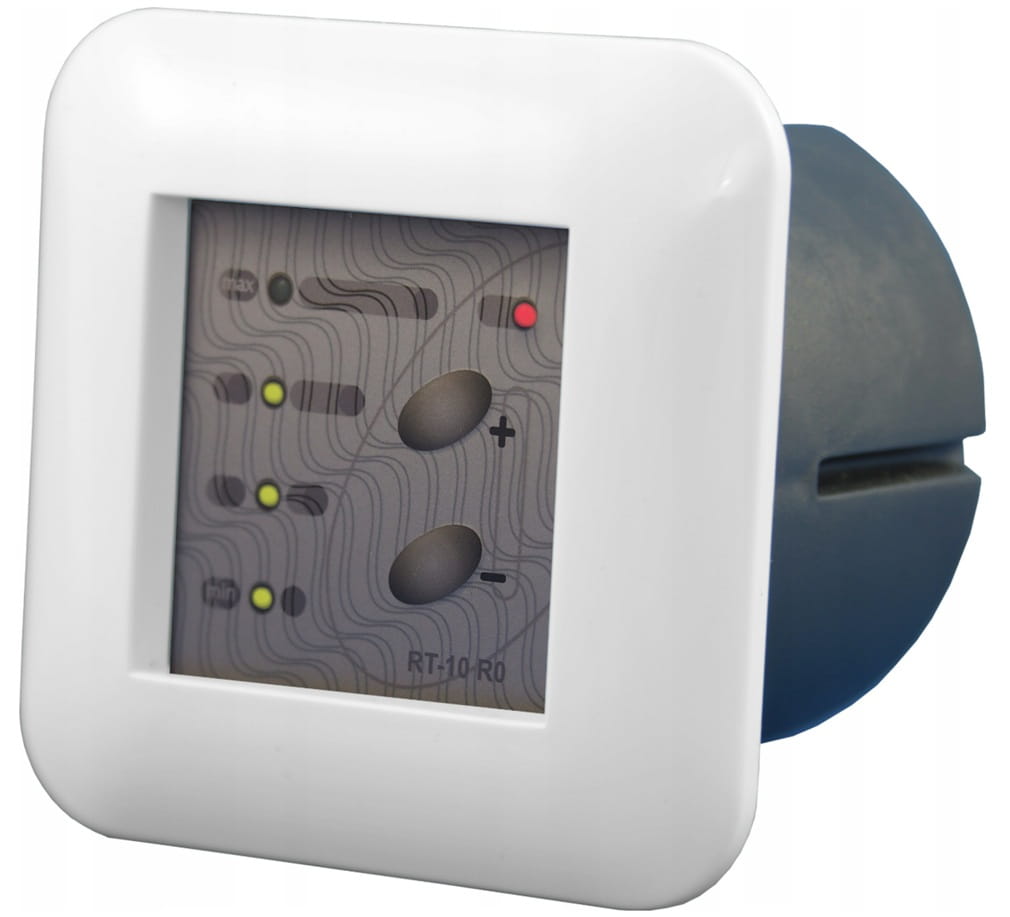

Mikroprocesorowy regulator obrotów wentylatora (turbiny kominkowej) RT-10 (wersja podtynkowa)
Opis
RT-10 – Regulator obrotów stosowany do wentylatorów o mocy do 400W.
Zapewnia płynny dobór zakresu obrotów wentylatora – sygnalizując jednocześnie ich bieżący stan na pulpicie sterującym.

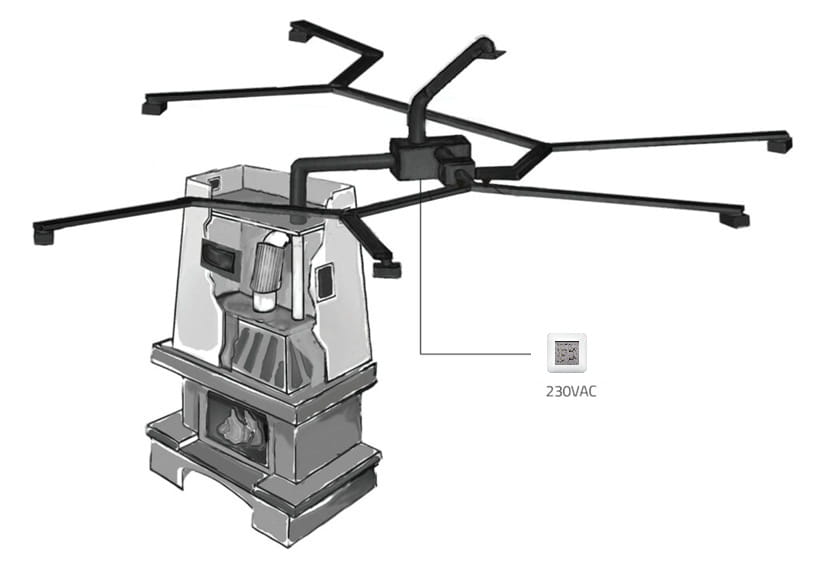

Znakomite rozwiązanie zarówno do wentylatorów wyciągowych, jak i nawiewowych.
Zalety sterownika RT-10:
– Płynna regulacja zakresu obrotów wentylatora.
– Informacja na panelu sterującym o zakresie obrotów aktualnie realizowanych przez wentylator (diody lub wyświetlacz cyfrowy)

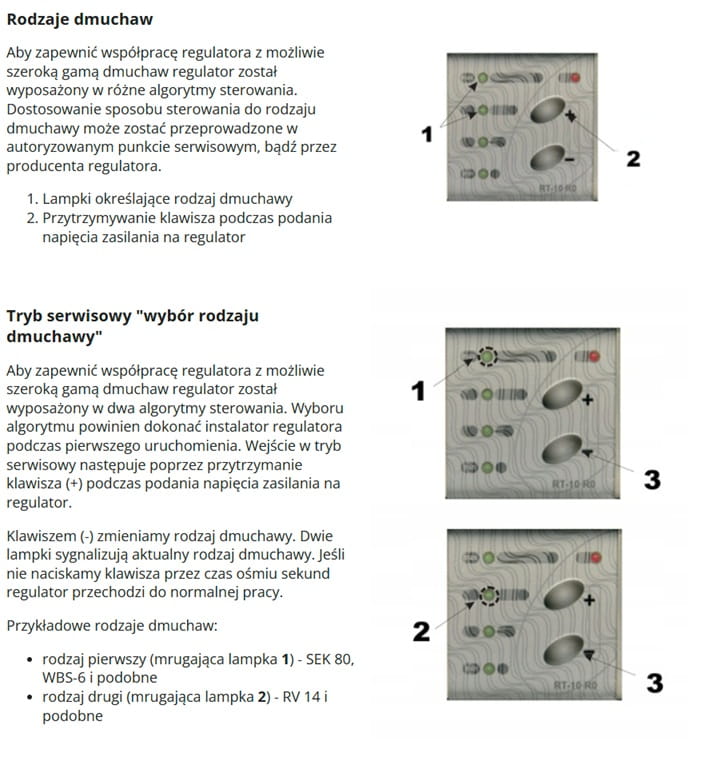

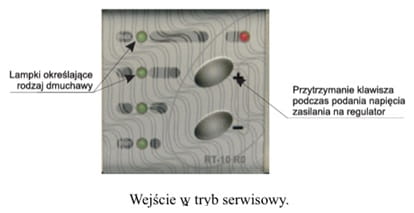

– W trybie serwisowym – możliwość doboru parametrów pracy regulatora pod kątem rodzaju silniki stosowanego w wentylatorze
– Możliwość obsługi wentylatorów o maksymalnej mocy 400W.
Nie stosować do turbin ANeco i BANANeco !
Regulator RT10 został zaprojektowany do precyzyjnej regulacji obrotów różnych typów wentylatorów. Regulator jest przystosowany do współpracy z takimi dmuchawami, których obroty zależą od skutecznego napięcia podanego na silnik dmuchawy. Elementem wykonawczym regulatora jest triak, który wysterowany w odpowiednim kącie fazowym, w stosunku do napięcia sieci, steruje silnikiem dmuchawy.
Specyfikacja
- Design: Standard biały
- Maksymalna moc przyłączeniowa: 400 W
- Pobór mocy: 1 W
- Rodzaj obudowy: Podtynkowa
- Wydajność dmuchawy: 10 - 100%
- Wymiary: 70x70x65 mm
- Zasilanie: 230 V 50 Hz
Obsługa regulatora

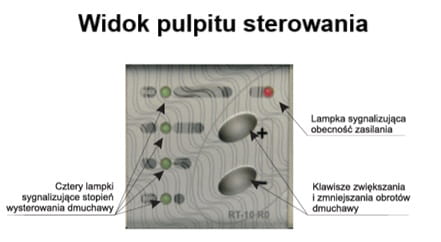

Na pulpicie po lewej stronie znajdują się cztery lampki sygnalizujące stopień wysterowania dmuchawy. Przy wyłączonej dmuchawie wszystkie cztery lampki są wyłączone. Następnie wraz ze wzrostem obrotów dmuchawy zaczyna mrugać pierwsza lampka od dołu, najpierw krótkimi impulsami, później długimi. Przy dalszym wzroście obrotów lampka zaczyna świecić w sposób ciągły. Kolejne lampki sygnalizują jeszcze większe obroty dmuchawy, aż do maksymalnych, gdzie wszystkie cztery lampki świecą w sposób ciągły.
Po prawej stronie na pulpicie znajduje się lampka sygnalizująca obecność zasilania doprowadzonego do regulatora oraz dwa przyciski (+), (-) do zmiany obrotów dmuchawy. Przyciskiem (+) można zwiększyć obroty dmuchawy przycisk (-) służy do ich zmniejszenia aż do wyłączenia.

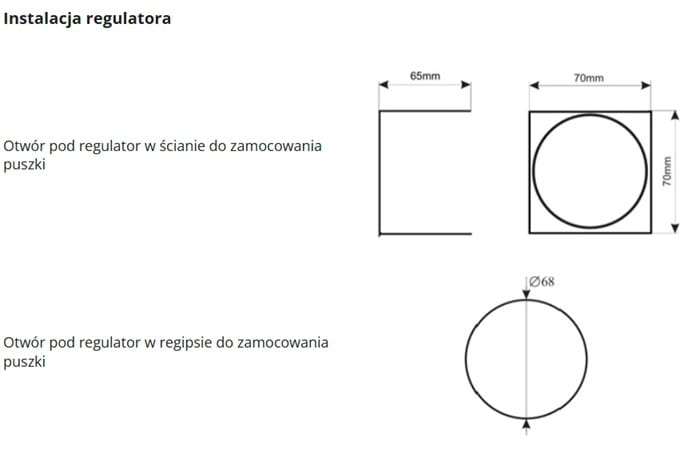

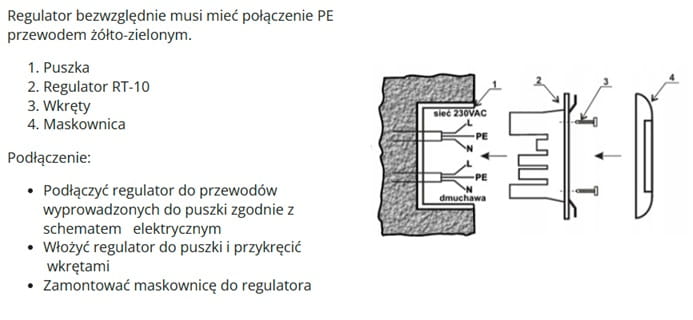

Informacje dotyczące montażu regulatora
Do prawidłowego montażu urządzenia konieczne będą:
- wkrętak z izolacją elektryczną ø 2,5 mm z końcówką płaską
- wkrętak z izolacją elektryczną ø 2,5 mm z końcówką krzyżakową no.0
Przydatne mogą być również:
- cążki z cienkimi końcówkami i izolacją elektryczną uchwytów
Zalecane przewody służące do podłączenia urządzeń peryferyjnych do regulatora:
- przewód doprowadzający zasilanie: linka 3 x 0,75 mm²
Montaż regulatora należy przeprowadzić z należytą starannością, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), oraz zachowaniem ostrożności podczas dokręcania styków w kostkach przyłączeniowych regulatora podczas montażu przewodów, tak aby nie doszło do mechanicznego ich uszkodzenia na skutek użycia zbyt dużej siły.
WAŻNE ZALECENIA MONTAŻOWE
Przed montażem regulatora należy upewnić się czy jest zapewnione bezpieczne doprowadzenie zasilania do budynku, natomiast w przypadku jeżeli do budynku jest doprowadzone czasowo napięcie „budowlane”, należy pamiętać w momencie jego przełączania na napięcie właściwe o rozłączeniu przewodów napięciowych od regulatora!!! Należy też pamiętać o bezwzględnym podłączeniu przewodu uziemiającego !!!
Regulator powinien być zamontowany w miejscu nie narażonym na podwyższoną temperaturę o ( powyżej 40 C ), ponieważ może to wpływać niekorzystnie na żywotność podzespołów elektronicznych regulatora i tym samym doprowadzić do jego uszkodzenia !
Przed podłączeniem regulatora należy upewnić się, że urządzenie które ma być kontrolowane nie jest podłączone do prądu i że napięcie zasilania wynosi 230V. ! Wentylator powinien być podłączony do źródła zasilania z użyciem urządzenia różnicowego odcinania zasilania zgodnie z obowiązującymi przepisami
Parametry elektryczne wentylatora powinny być zgodne z danymi technicznymi regulatora (moc max do 400W). Producent nie odpowiada za szkody wynikłe z nieprawidłowego użytkowania regulatora
Producent udziela gwarancji na okres 24 miesięcy od daty zakupu regulatora. Producent nie odpowiada za uszkodzenia mechaniczne powstałe z winy użytkownika. SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKALUB INNE OSOBYNIEUPRAWNIONE DOŚWIADCZENIANAPRAWGWARANCYJNYCH POWODUJE UNIEWAŻNIENIE UPRAWNIEŃDO GWARANCJI.
