Optymalizator mocy kominka - Zestaw sterujący do kominków tradycyjnych - Regulator RT-08 OM GRAFIK II Black Design z przepustnicą fi 150
Opis
TERMOSTATYCZNY OPTYMALIZATOR MOCY KOMINKA
Zalety stosowania sterownika RT-08 OM Grafik II:
- Oszczędność opału do 30%
- Czytelny wyświetlacz graficzny.
- Płynne sterowanie pracą przepustnicy regulującej dopływ powietrza do spalania na podstawie temperatury spalin.
- Stabilizacja i wydłużenie procesu spalania w kominku.
- Informowanie o konieczności dołożenia opału.
- Zapobieganie przegrzaniu paleniska.
- Zapobieganie wychłodzeniu paleniska po zakończonej pracy.
- Współpraca z czujnikiem czadu.
- Współpraca z czujnikiem drzwiczek paleniska.
- Pamięć na wypadek zaniku napięcia w sieci.
- Awaryjne otwarcie przepustnicy w przypadku zaniku napięcia.
- Współpraca z serwem klapy kominkowej (np. klapa Moritz’a).
- Współpraca z urządzeniem zewnętrznym (np. wentylacja, generator ciągu).
RT-08 OM Grafik II to ten sam sterownik co RT-08 OM Grafik z tą różnicą, że posiada jeden dodatkowy czujnik spalin.
RT-08 OM Grafik II – urządzenie przeznaczone do obsługi kominków tradycyjnych, pieców konwencjonalnych, oraz pieców wyposażonych w krążki akumulacyjne.
Zadaniem sterownika jest zoptymalizowanie pracy paleniska pod kątem uzyskiwanej mocy i stabilizacja pracy na wymaganym przez użytkownika poziomie temperatury.
Proces ten jest realizowany za pośrednictwem przepustnicy, która płynnie reguluje dopływ powietrza do komory spalania, wydłuża proces palenia i fazę wygaszania oraz zapobiega wychłodzeniu paleniska po zakończonej pracy.
Dzięki zastosowaniu naszego sterownika mogą Państwo zaoszczędzić do 30% opału !
Sterownik daje użytkownikowi możliwość wyboru trzech przedziałów mocy określanych temperaturowo: minimalną / średnią / maksymalną, które umożliwia jak najkorzystniejsze przekazanie pozyskanego ciepła do pomieszczenia.
RT-08 OM Grafik II może być wyposażony w czujnik otwarcia drzwiczek paleniska. Posiada możliwość współpracy z czujnikiem czadu (CO), wentylatorem wyciągowym, generatorem ciągu lub napędem klapy kominowej służącej przekierowaniu spalin.
Sterownik wyposażony jest w zasilanie awaryjne zabezpieczające instalację na wypadek zaniku napięcia, które ma za zadanie doprowadzić do całkowitego otwarcia przepustnicy i tym samym bezpiecznego wygaszenia paleniska.

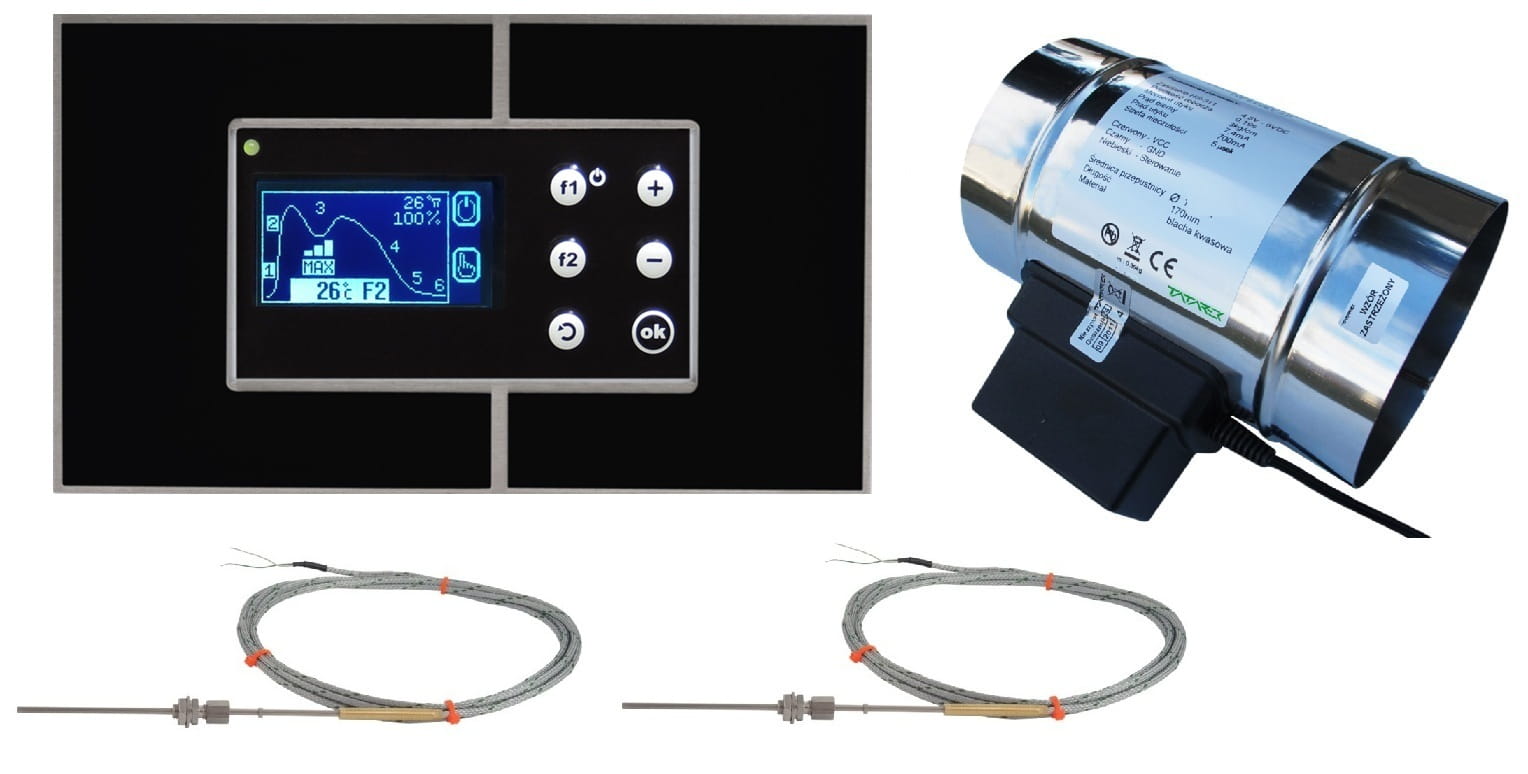

W zestawie znajdują się:
- Sterownik z wyświetlaczem graficznym
- Ramka osłonowa
- Przepustnica
- Dwa czujniki pomiaru temperatury spalin
- Puszka montażowa
Do regulatora można podłączyć dodatkowy osprzęt ( dostępny opcjonalnie ):
- czujnik drzwiczek ( kontaktron TATAREK )
- dodatkowy czujnik temp. spalin– wyłącznie do odczytu temp. w dowolnym punkcie
- siłownik napędu klapy kominowej ( dedykowany siłownik)
- czujnik stężenia czadu CO z sygnałem zwrotnym
Specyfikacja:
- Czujnik temperatury spalin: Termopara K
- Design: Black Design
- Ilość wyjść sterujących napędem klapy: 1 * 250W/230V/50Hz
- Ilość czujników temperatury spalin: 2
- Ilość wyjść sterujących beznapięciowo: 1
- Ilość wyjść na czujnik temperatury spalin: 2
- Maksymalna moc przyłączeniowa: 750 W
- Pobór mocy: 5 W
- Rodzaj obudowy: Podtynkowa
- Rodzaj przepustnicy: Uszczelniona
- Średnica przepustnicy: 150mm
- Temperatura pracy: 0 - 40°C
- Ilość wyjść sterujących napędem przepustnicy: 1 * 5V/500mA/DC
- Wymiary: 148x80x55 mm
- Zasilanie: 230 V 50 Hz
Sterownik przeznaczony do kontroli procesu spalania za pośrednictwem przepustnicy regulującej dopływ powietrza do komory spalania w kanałach dolotowych powietrza pierwotnego i wtórnego. Dzięki obniżeniu krzywej spalania w fazie wzrostu temperatury i jej podniesieniu przy spadku -regulator znacząco wydłuża proces palenia i jednocześnie pozwala na płynne oddawanie temperatury do pomieszczenia, masy akumulacyjnej, ciepłej zabudowy lub systemu DGP. Praca sterownika inicjowana jest automatycznie z chwilą zamknięcia drzwiczek paleniska (w przypadku podłączenia czujnika drzwiczek), lub manualnie poprzez klawisz na panelu sterującym. Zadaniem sterownika jest zoptymalizowanie pracy paleniska pod kątem uzyskiwanej mocy i stabilizacja jego pracy na wymaganym przez użytkownika poziomie temperatury. Do wyboru są trzy przedziały mocy definiowane temperaturowo: minimalny P1, średni P2 i maksymalny P3. Dodatkowo regulator może zwiększyć ciąg kominowy w fazie rozpalania (napęd klapy obejścia układu akumulacji ciepła lub załączenie generatora ciągu),a także w połączeniu z czujnikiem drzwiczek włączyć/wyłączyć pracę rekuperatora lub wentylacji mechanicznej. W sytuacjach alarmowych (również w przypadku zaniku zasilania) przepustnice powietrza ustawiają się w pozycji określonej przez producenta paleniska, bądź instalatora. Specjalne wejście do współpracy z zewnętrznym urządzeniem kontrolującym stężenie tlenku węgla (CO) dodatkowo zwiększa bezpieczeństwo użytkowania kominka.
Regulator umożliwia wybór jednego z trzech programów mocowych pracy wkładu, w zależności od potrzeb użytkownika. Dzięki temu możliwe jest uzyskanie z określonej dawki paliwa optymalnej porcji energii, co pozwala na podniesienie ekonomii funkcjonowania kominka.
Regulator wyposażony jest we własne źródło zasilania awaryjnego – przerwywzasilaniudo8 sekund nie zakłócają jego pracy (w tym czasie może załączyć się zasilanie buforowe), jeśli przerwa trwa dłużej to przed wyłączeniem się regulatora nastąpi awaryjne otwarcie przepustnicy powietrza.
Zalety optymalizatora mocy:
- ograniczenie maksymalnej temperatury spalania
- wydłużenie procesu palenia
- obniżenie zużycia paliwa
- wydłużenie czasu eksploatacji wkładu kominkowego
- zamknięcie dopływu powietrza po zakończeniu palenia (zapobieganie wychładzaniu paleniska i pomieszczenia ).
- współpraca z czujnikiem CO (otwarcie przewietrzania paleniska i aktywacja urządzeń wyciągowych w przypadku alarmu)
Informacje dotyczące montażu regulatora
Do prawidłowego montażu urządzenia konieczne będą:
- wkrętak z izolacją elektryczną 2,5 mm z końcówką płaską
- wkrętak z izolacją elektryczną 2,5 mm z końcówką krzyżakową no.0
Przydatne mogą być również:
- cążki z cienkimi końcówkami i izolacją elektryczną uchwytów
Zalecane przewody służące do podłączenia urządzeń peryferyjnych do regulatora:
- przewód doprowadzający zasilanie: linka 3 x 0,75 mm²
- przewód przepustnicy: 3 x 0,5 mm² dł. fabryczna: 3 m (nie zalecane przedłużanie przewodu)
- przewód czujnika spalin Termopara typ K: dł fabryczna 3 m. Przedłużanie ze względu na specyfikę przewodu możliwe jedynie przy zastosowaniu dedykowanej przedłużki 4 m
- przewód czujnika drzwiczek– w zestawie z czujnikiem: dł. fabryczna 3 m.
- przewód napięciowy do obsługi styku K1: 3 x 0,75 mm² ( wł/wył rekuperatora, turbiny wyciągowej, lub siłownika klapy kominowej).
- przewód sygnałowy do czujnika czadu: 2 x 0,5 mm2
Ważne zalecenia montażowe
Montaż regulatora należy przeprowadzić z należytą starannością, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), oraz zachowaniem ostrożności podczas dokręcania styków w kostkach przyłączeniowych regulatora podczas montażu przewodów, tak aby nie doszło do mechanicznego ich uszkodzenia na skutek użycia zbyt dużej siły.
WAŻNE!!! Przed montażem całości osprzętu, należy przewidzieć pozostawienie otworów rewizyjnych w samej obudowie kominka, które zapewnią prosty i nieskomplikowany dostęp do osprzętu peryferyjnego regulatora przepustnicy zimnego powietrza (PP) i czujników temperatury (T1 i T2). Pozwoli to w przyszłości na dokonanie okresowego przeglądu czystości skrzydła przepustnicy, jak również zapewni bezproblemowy dostęp do czujnika temperatury w przypadku jego awarii bądź uszkodzenia.
DOREGULATORANALEŻYBEZWZGLĘDNIEPODŁĄCZYĆPRZEWÓDUZIEMIAJĄCY!!!
- Regulator powinien się znajdować w bezpośrednim sąsiedztwie kominka, tak aby zapewnić stały podgląd parametrów pracy instalacji i jak najszybsze przekazanie informacji w wypadku wystąpienia jakiejkolwiek awarii.
- W celu zabezpieczenia regulatora przed nadmierną temperaturą panującą w pobliżu wkładu - regulator nie powinien być montowany w samej obudowie kominka, za wyjątkiem miejsc specjalnie do tego przygotowanych pod kątem zabezpieczenia temperaturowego.
- Zbyt wysoka temperatura otoczenia regulatora, może z czasem wpływać niekorzystnie na żywotność niektórych podzespołów i tym samym prowadzić do przedwczesnego ich zużycia.
- Przepustnica dolotowa nie powinna być instalowana bliżej niż 1 m od wlotu powietrza do kanału dolotowego, ze względu na zabezpieczenie jej przed zbyt niską temperaturą.
- Przed montażem regulatora należy upewnić się czy jest zapewnione bezpieczne doprowadzenie zasilania do budynku, natomiast w przypadku jeżeli do budynku jest doprowadzone czasowo napięcie „budowlane”, należy pamiętać w momencie jego przełączania na napięcie właściwe o rozłączeniu przewodów napięciowych od regulatora!!!

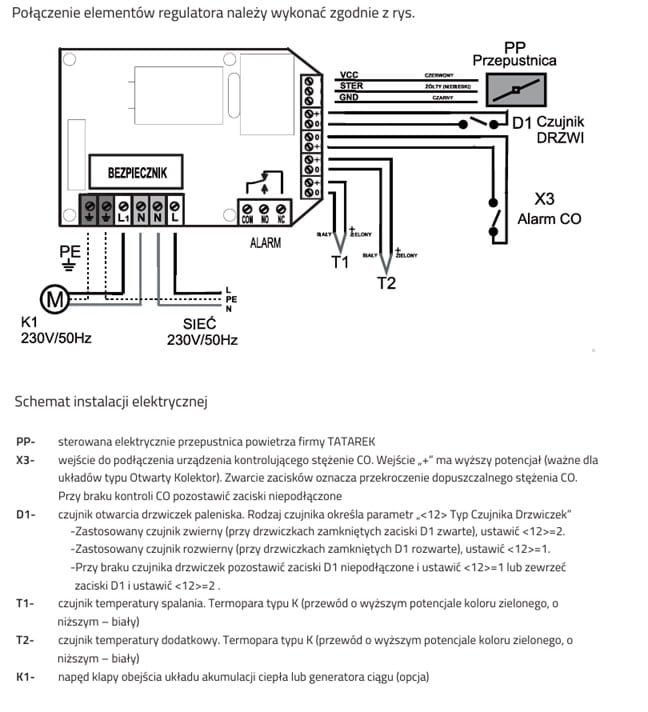

Podłączenie regulatora
REGULATOR ZASILANYJEST Z SIECI 230V/50Hz. WSZELKIE MANIPULACJE ZWIĄZANE Z INSTALACJĄ POWINNY BYĆ WYKONYWANE PRZY ODŁĄCZONYM ZASILANIU !
REGULATOR NALEŻY PODŁACZYĆ DO SIECI Z PRZEWODEM ZERUJĄCYM Z UŻYCIEM URZĄDZENIA RÓŻNICOWEGO ODCINANIA ZASILANIA ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI
NIEODPOWIADAMY ZA SZKODY WYNIKŁE Z NIEPRAWIDŁOWEGO UŻYTKOWANIAREGULATORA
Fazy pracy regulatora
Regulator kontroluje proces spalania jako cykl następujących faz:
- F0/STOP - Faza spoczynkowa. Regulator oczekuje na otwarcie drzwiczek i przygotowanie paliwa do kolejnego palenia. F0 jest stanem przejściowym do stanu STOP . W stanie STOP przepustnica jest zamknięta.
- F1 - Faza startu. Po załadowaniu paliwa i jego zapaleniu zamykamy drzwiczki paleniska. Jest to sygnał dla regulatora, że rozpoczęto cykl spalania. Przepustnica jest w pełni otwarta.
- F2 - Faza rozpalania. Po rozgrzaniu komina i osiągnięciu temperatury granicznej następuje przejście do F3
- F3 - Faza spalania. Stabilizacja temperatury spalania w zależności od wybranej mocy kominka.
- F4 - Faza obniżania temperatury. Przepustnica jest stopniowo przymykana w celu utrzymania temperatury.
- F5 - Faza żaru. Przymknięcie przepustnic wg. ustawień w celu jak najdłuższego podtrzymania żaru w palenisku i oczekiwanie na dołożenie opału. Sygnalizacja konieczności uzupełnienia paliwa.
- F6 - Faza usuwania gazów spalinowych. Funkcja zabezpieczająca palenisko przed niebezpiecznym nagromadzeniem gazów spalinowych. W tej fazie następuje tzw. wentylacja paleniska poprzez jednorazowe otwarcie przepustnic a następnie ich zamknięcie i przejście do fazy spoczynkowej. Funkcja wentylacji uruchamiana jest w określonych jednostkach czasu.
Regulator może sterować kominkiem bez czujnika otwarcia drzwiczek. W takim przypadku wykorzystywany jest przycisk klawiatury (F1)

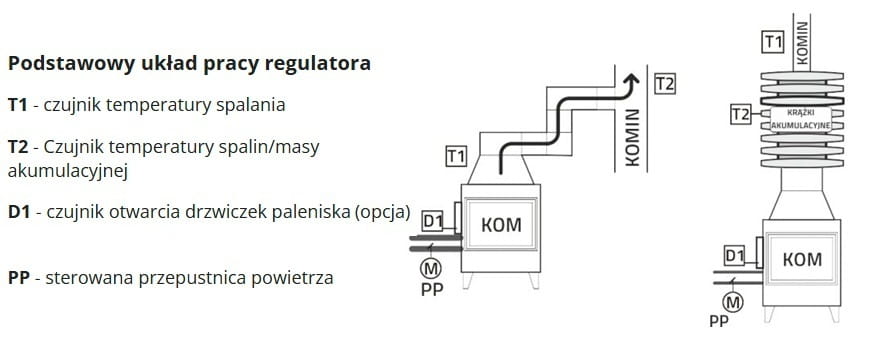

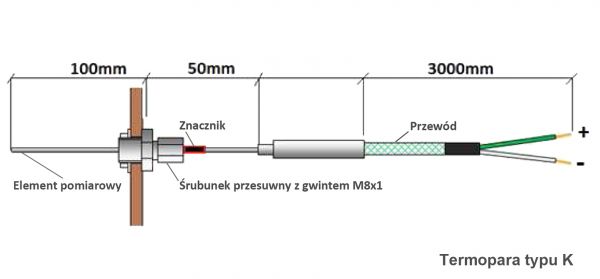

Czujniki temperatury
Czujnikami temperatury są termopary typu K, które mogą mierzyć temp. od 0C do max 1300C (w zależności od wykonania). Czujnik temperatury spalania T1 należy zamontować w przewodnie spalinowym – jak najbliżej paleniska, jednak poza bezpośrednim zasięgiem płomieni. Jest to zasadniczy czujnik temperatury zarządzający algorytmami sterującymi praca paleniska. Czujnik T2 (wyposażenie opcjonalne) jest czujnikiem nie powiązanym algorytmicznie z obsługą paleniska i służy wyłącznie do odczytu temp. w dowolnym miejscu układu, np. temp. masy akumulacyjnej, bądź temp. spalin na wejściu do komina za masą.
CZUJNIK TERMOPARY posiada naniesiony laserem znacznik na płaszczu zewnętrznym - oznaczający maksymalną głębokość instalacji w elemencie, w którym będzie dokonywany pomiar temperatury !!! Niewłaściwy montaż czujnika może prowadzić do jego przedwczesnego zużycia !!!
Moc kominka
Użytkownik decyduje o mocy grzewczej kominka. Ma do wyboru trzy stopnie mocy 1- minimalna/ 2–średnia/ 3 - maksymalna, z którymi związane są odpowiednie parametry fazy spalania właściwego F3.
Przepustnica powietrza
Przepustnica montowana jest na dopływie zimnego powietrza do komory spalania. Położenie przepustnicy wylicza regulator w zależności od przebiegu procesu spalania. Zmiana położenia realizowana jest przez napęd przepustnicy w cyklach 20 sekundowych. Czas reakcji przepustnicy można regulować w zależności od ciągu kominowego w parametrach ustawień poziomu 6, poz.28parametrt.P. Możliwy zakres regulacji wynosi od 5-30sekund.
W stanie wyłączenia (również zaniku zasilania) proces spalania nie jest kontrolowany. Aby zapobiec możliwości wzrostu stężenia CO (trujący czad) w przypadku niepełnego spalania przed osiągnięciem fazy żaru, przepustnica jest całkowicie otwierana.
Przy zaniku zasilania proces spalania nie jest kontrolowany. Aby zapobiec możliwości wzrostu stężenia CO (trujący czad) w przypadku niepełnego spalania przed osiągnięciem fazy żaru, regulator wyposażony jest we własne źródło zasilania awaryjnego –przerwy w zasilaniu do 8 sekund nie zakłócają jego pracy (w tym czasie może załączyć się zasilanie buforowe), jeśli przerwa trwa dłużej to przed wyłączeniem się regulatora nastąpi awaryjne uchylenie przepustnic powietrza w granicach 20…100% zgodnie z nastawą parametru<18/1>P1.Erri<18/2>P2.Err

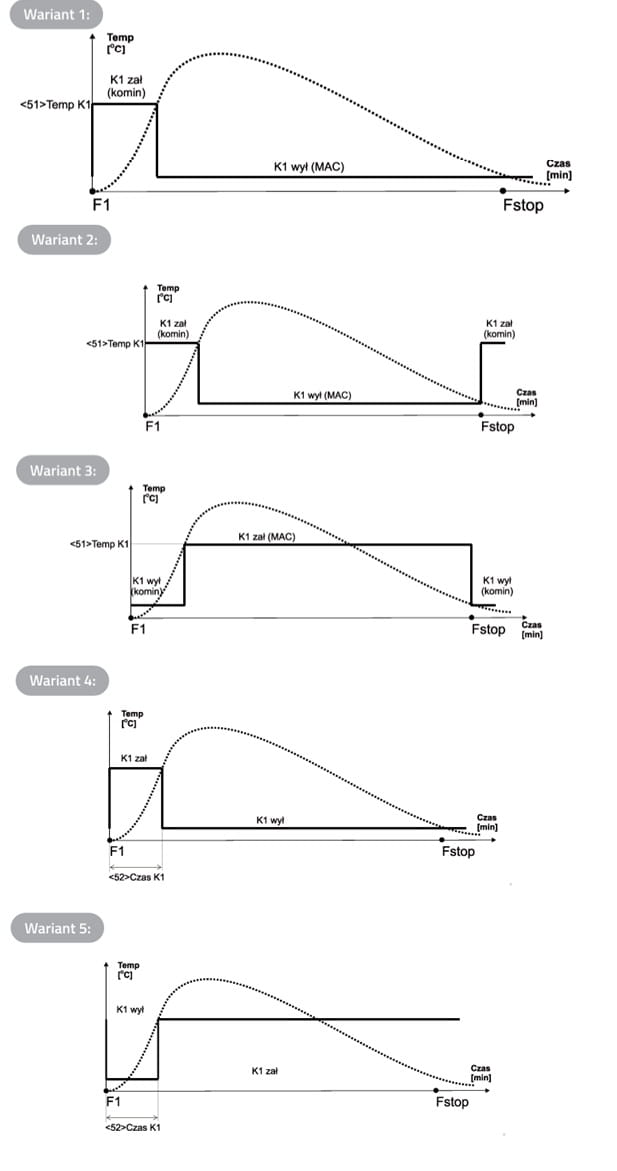

Obsługa dodatkowych urządzeń
Funkcja służąca do obsługi dodatkowych urządzeń peryferyjnych na podstawie algorytmów pracy lub sygnału z czujnika drzwiczek –np. włączenie/wyłączenie rekuperacji, wentylacji mechanicznej lub obsługi napędu klapy MAC .W czasie normalnej pracy rozgrzane gazy spalinowe przechodzą przez Moduł Akumulacji Ciepła (MAC) gdzie ochładzając się oddają ciepło. W czasie rozpalania, gdy komin jest zimny, jego ciąg może być niewystarczający. Regulator ma możliwość sterowania układem zwiększania ciągu kominowego za pomocą wyjścia K1. Do tego wyjścia może być podłączony siłownik klapy obejścia MAC lub generator ciągu. W zależności od zastosowanego siłownika i od ustawienia parametru „<50>Układ zwiększania ciągu kominowego” mamy następujące możliwości:
Wariant 1
Parametr „<50> Układ zwiększania ciągu kominowego”=1 . W stanie spoczynku wyjście K1 jest wyłączone. Klapa jest skierowana na MAC. Wystartowanie palenia powoduje załączenie wyjścia „K1” i skierowania gazów spalinowych bezpośrednio do komina. Po osiągnięciu zadanej temperatury ( „<51> Temp. K1”) klapa jest wyłączana i kieruje gazy spalinowe do MAC.
Wariant 2
Parametr „<50> Układ zwiększania ciągu kominowego”=2. W stanie spoczynku wyjście K1 jest załączone. Klapa jest skierowana na komin. Po osiągnięciu zadanej temperatury („<51> Temp. K1” ) klapa jest wyłączana i kieruje gazy spalinowe do MAC. Po zakończeniu spalania, K1 jest załączany. Klapa ponownie skierowana na komin.
Wariant 3
Parametr <50> Układ zwiększania ciągu kominowego”=3 MAC. W stanie spoczynku wyjście K1 jest wyłączone. Klapa jest skierowana na komin. Po osiągnięciu zadanej temperatury („<51> Temp. K1” ) regulator załącza wyjście "K1" powodując przekierowanie gazów spalinowych do MAC. Po zakończeniu spalania, K1 jest wyłączane. Klapa ponownie skierowana na komin.
Wariant 4
Obsługa generatora ciągu kominowego – turbiny wyciągowej spalin. Parametr „<50> Układ zwiększania ciągu kominowego”=4. Do wyjścia K1 jest podłączony wentylator generatora ciągu kominowego. Generator załączy się po otwarciu drzwiczek kominka (konieczny czujnik otwarcia drzwiczek) a wyłączy po 1 minucie (parametr „<52> Czas K1” ) od ich zamknięcia.
Wariant 5
Obsługa rekuperatora/wentylacji mechanicznej. Parametr „<50> Układ zwiększania ciągu kominowego”=5. Do wyjścia K1 jest podłączona wentylacja. Wentylacja wyłączy się po otwarciu drzwiczek kominka (konieczny czujnik otwarcia drzwiczek) a złączy po 1 minucie (parametr „<52> Czas K1” ) od ich zamknięcia.
Dodatkowe funkcje regulatora
Do regulatora można podłączyć zewnętrzne urządzenie kontrolujące stężenie tlenku węgla (CO). W przypadku wykrycia zagrożenia otworzy się przepustnica powietrza poprawiając wentylację pomieszczenia, dodatkowo włączy się sygnalizacja alarmu w regulatorze.
Regulator załączy wyjście ALARM w przypadku uszkodzenia czujnika temperatury paleniska (T1) lub przekroczenia stężenia CO.

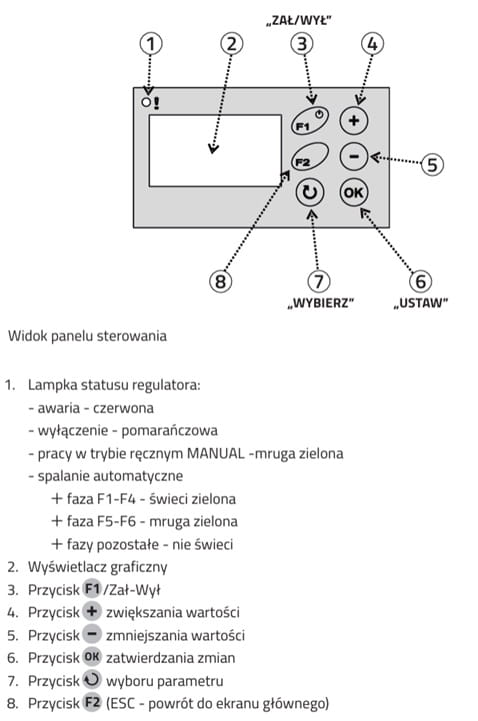

Obsługa regulatora
Na panelu sterowania znajdują się elementy kontrolujące pracę regulatora.
W stanie wyłączenia świeci się jedynie pomarańczowa lampka kontrolna (1) a na wyświetlaczu graficznym podana jest temperatura kominka. Przepustnica jest otwarta, a wyjścia wyłączone. Załączenie regulatora nastąpi po przyciśnięciu dowolnego przycisku lub w przypadku wystąpienia sytuacji ALARMOWEJ (uszkodzenie czujnika temp., przekroczenie max temp. kominka, zagrożenie czadem). Aby wyłączyć regulator należy przycisnąć (F1) i przytrzymać przez ok. 1sek.
Przy załączonym regulatorze przycisk (F1) może mieć dodatkowe znaczenie, jeśli przy nim wyświetlana jest ikonka.
Stan urządzenia prezentowany jest na wyświetlaczu graficznym (2). Wyświetlane ekrany informują o pracy urządzeń, temperaturze czujników, umożliwiają zmianę parametrów itp. Zmianę ekranu dokonuje się naciskając przycisk WYBIERZ (↻). Jeśli jest to ekran umożliwiający zmianę parametru należy przycisnąć USTAW (OK). Zacznie mrugać pole parametru, którego wartość można zmienić przyciskając (+) lub (-). Przyciskiem USTAW (OK) zatwierdzamy zmiany - pole parametru przestaje mrugać.
Zmieniony parametr niepotwierdzony w przeciągu 30 sekund nie jest przyjęty przez regulator – pole przestaje mrugać i przywracana jest poprzednia jego wartość.
Przycisk F2 powoduje zaniechanie bieżącej czynności i przejście do ekranu pracy regulatora (F2 może miećd odatkowe znaczenie, jeśli przy nim wyświetlana jest ikonka).
Ekrany

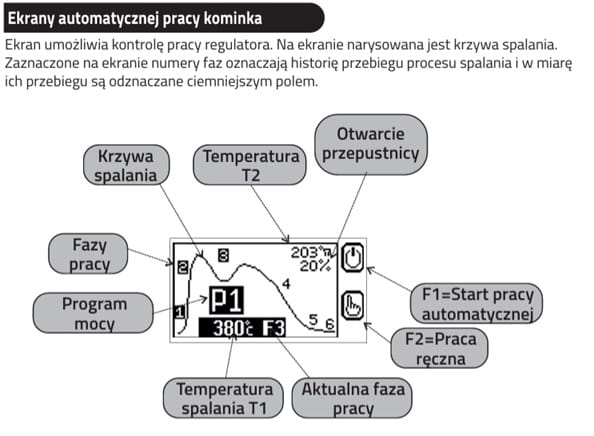

Ekrany automatycznej pracy kominka
Ekran umożliwia kontrolę pracy regulatora. Na ekranie narysowana jest krzywa spalania. Zaznaczone na ekranie numery faz oznaczają historię przebiegu procesu spalania i w miarę ich przebiegu są odznaczane ciemniejszym polem.
Moc kominka zmieniamy przyciskając "+" (4) lub "-" (5) – na wyświetlaczu cyklicznie zmieni się P1(moc min), P2 (moc średnia), P3 (moc max).
W trybie pracy automatycznej z zastosowaniem czujnika drzwiczek - każde otwarcie drzwiczek powoduje ustawienie przepustnicy na 100%, a zamknięcie drzwiczek start cyklu palenia – zaświeci się zielona lampka (1). Jeśli palenisko pozostanie zimne to po czasie <22>+<24> (patrz parametry) regulator zamknie przepustnice i przejdzie do stanu spoczynkowego. Podobnie zachowa się regulator w przypadku załączenia zasilania.
Przy pracy bez czujnika otwarcia drzwiczek - do sterowania służy klawiatura na panelu regulatora. Naciśnięcie F1 (3) spowoduje otwarcie przepustnicy i rozpoczęcie cyklu palenia. Najkorzystniej przed każdym otwarciem drzwiczek nacisnąć F1 i odczekać ok. 3-5 sekund, co spowoduje otwarcie przepustnicy i właściwą wentylację paleniska – tak aby uniknąć „wydymienia” do pomieszczenia. Po zapaleniu paliwa i zamknięciu drzwiczek należy ponownie przycisnąć F1 co spowoduje restart cyklu spalania.
Osiągnięciu fazy żaru F5 towarzyszy przerywany sygnał dźwiękowy (można skasować przyciskiem OK (6) mrugający numer fazy na zmianę z symbolem płomienia oraz mruganie zielonej lampki (1) co sygnalizuje konieczność uzupełnienia paliwa w przypadku kontynuacji palenia.
Regulator może pracować w trybie automatycznym lub manualnym (sterowanie ręczne). Dłuższe przyciśnięcie F2 (8) –ok. 2 sek–powoduje przejście do trybu manualnego. W trybie manualnym mamy możliwość ręcznej regulacji kąta wychylenia skrzydła przepustnicy.
Aby wyłączyć regulator należy przycisnąć F1 (3) i przytrzymać przez ok. 2sek. Ponowne załączenie regulatora nastąpi po przyciśnięciu dowolnego przycisku.
Przycisk WYBIERZ (↻) powoduje przejście do kolejnych ekranów.

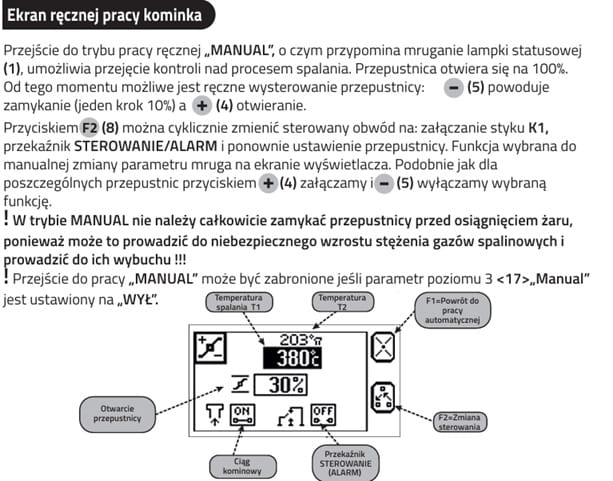

Ekran ręcznej pracy kominka
Przejście do trybu pracy ręcznej „MANUAL” o czym przypomina mruganie lampki statusowej (1), umożliwia przejęcie kontroli nad procesem spalania. Przepustnica otwiera się na 100%. Od tego momentu możliwe jest ręczne wysterowanie przepustnicy: (-) (5) powoduje zamykanie (jeden krok 10%) a (+) (4)otwieranie.
Przyciskiem F2 (8) można cyklicznie zmienić sterowany obwód na: załączanie styku K1, przekaźnik STEROWANIE/ALARM i ponownie ustawienie przepustnicy. Funkcja wybrana do manualnej zmiany parametru mruga na ekranie wyświetlacza. Podobnie jak dla poszczególnych przepustnic przyciskiem (=) (4) załączamy i (-) (5) wyłączamy wybraną funkcję.
W trybie MANUAL nie należy całkowicie zamykać przepustnicy przed osiągnięciem żaru, ponieważ może to prowadzić do niebezpiecznego wzrostu stężenia gazów spalinowych i prowadzić do ich wybuchu !!!
Przejście do pracy może być zabronione jeśli parametr poziomu 3 „MANUAL” <17>„Manual” jest ustawiony na„WYŁ”.

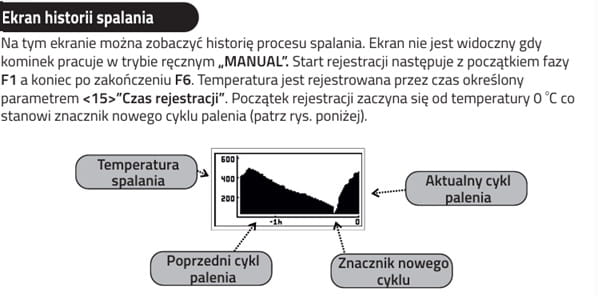

Ekran historii spalania
Na tym ekranie można zobaczyć historię procesu spalania. Ekran nie jest widoczny gdy kominek pracuje w trybie ręcznym „MANUAL”. Start rejestracji następuje z początkiem fazy F1 a koniec po zakończeniu F6. Temperatura jest rejestrowana przez czas określony parametrem <15>”Czas rejestracji”. Początek rejestracji zaczyna się od temperatury 0C co stanowi znacznik nowego cyklu palenia.
Przycisk WYBIERZ (↻) powoduje przejście do kolejnych ekranów.

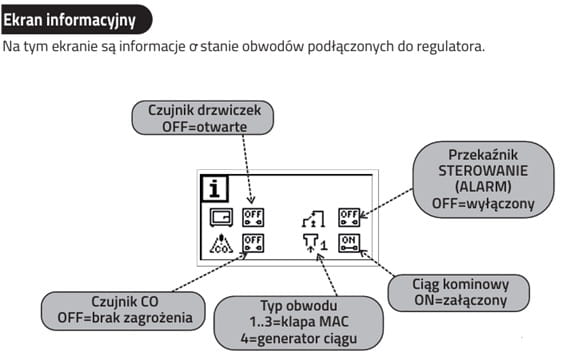

Ekran informacyjny
Aktualny cykl palenia Znacznik nowego cyklu Na tym ekranie są informacje o stanie obwodów podłączonych do regulatora.
Przycisk WYBIERZ (↻) powoduje przejście do kolejnych ekranów.

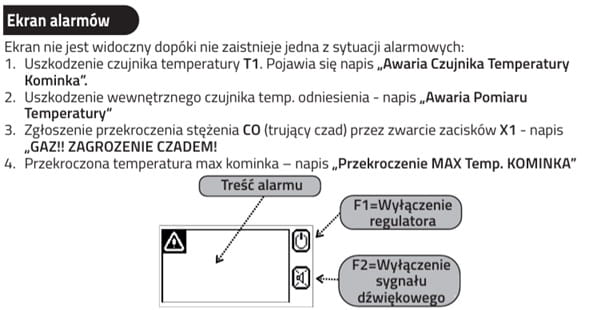

Ekran alarmów
Ekran nie jest widoczny dopóki nie zaistnieje jedna z sytuacji alarmowych:
- Uszkodzenie czujnika temperatury T1 . Pojawia się napis „Awaria Czujnika Temperatury Kominka”.
- Uszkodzenie wewnętrznego czujnika temp. odniesienia - napis „Awaria Pomiaru Temperatury“
- Zgłoszenie przekroczenia stężenia CO (trujący czad) przez zwarcie zacisków X1 - napis „GAZ!! ZAGROZENIE CZADEM!
- Przekroczona temperatura max kominka– napis „Przekroczenie MAX Temp. KOMINKA”
Sytuacji alarmowej towarzyszy przerywany sygnał dźwiękowy, który można skasować dowolnym przyciskiem.
Przycisk WYBIERZ (↻) powoduje przejście do kolejnych ekranów.

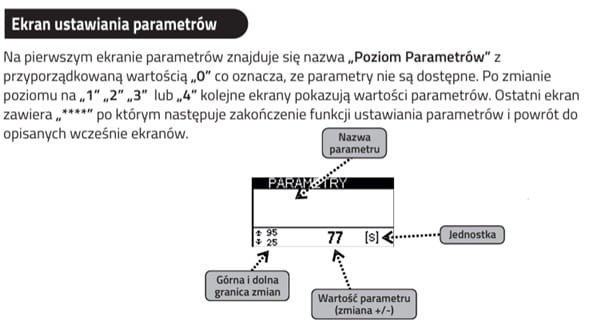

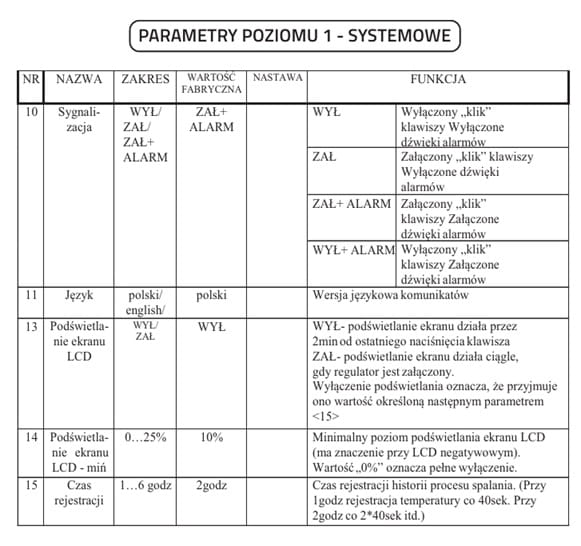

Ekran ustawiania parametrów
Na pierwszym ekranie parametrów znajduje się nazwa „Poziom Parametrów” z przyporządkowaną wartością „0” co oznacza, że parametry nie są dostępne. Po zmianie poziomu na „1”„2”„3” lub „4” kolejne ekrany pokazują wartości parametrów. Ostatni ekran zawiera „****” po którym następuje zakończenie funkcji ustawiania parametrów i powrót do opisanych wcześnie ekranów.
Zmiana parametrów pracy regulatora
Po włączeniu regulator będzie pracował na uśrednionych wartościach fabrycznych, podanych w tabelach zawierających PARAMETRYUSTAWIEŃ - tam również podane są wszystkie naj ważniejsze dla użytkownika dane dotyczące obsługi regulatora.
Zmiana wszelkich ustawień odbywa się wyłącznie czterema przyciskami znajdującymi się na głównym panelu regulatora i chcąc dokonać zmiany wybrane go z tabeli parametru należy postępować wg podanych wskazówek:
- (↻) Przejść klikając klawiszem do ekranu wyświetlającego WYBORU do ekranu wyświetlającego POZIOM PARAMETRÓW, na którym oprócz opisu będzie podana wartość „0”.
- (OK) Potwierdzić chęć wejścia w zmianę parametrów klawiszem ZATWIERDŹ wówczas wartość „0” zacznie mrugać.
- (+) Klawiszem „+” kliknąć odpowiednią ilość razy w zależności od parametru jaki chcemy zmienić dwukrotne kliknięcie pozwoli przejść do parametrów poziomu drugiego. W okienku zacznie mrugać cyfra ”2”.
- (OK) Wybór odpowiedniej wartości poziomu ustawień należy potwierdzić klikając klawiszem ZATWIERDŹ. Cyfra „2” zaświeci na stałe.
- (↻) Klikając klawiszem WYBORU przechodzimy wówczas przez poszczególne parametry i wartości tego poziomu. Chcąc np. dokonać zmiany poziomu mocy dla programu pierwszego P1, poprzez zmianę temperatury dla tego programu - klikamy klawiszem WYBORU do momentu wyświetlenia opisu żądanego parametru ( w tym przypadku ). „T.F 3/1”
- (OK) Potwierdzenie chęci zmiany tego parametru dokonujemy klikając klawisz ZATWIERDŹ wówczas zacznie mrugać cyfra oznaczająca wartość temperaturową , dla tego programu ( fabrycznie 250C ).
- 7. Klawiszami (+) lub (-) dokonujemy zmiany tej wartości na żądany poziom, przy czym cyfra będzie przez cały czas mrugała.
- (OK) Potwierdzamy naszą zmianę przyciskiem ZATWIERDŹ.
- Zmieniona wartość została zapisana w pamięci regulatora.
Analogicznie dokonuje się zmiany wszystkich pozostałych parametrów dostępnych dla użytkownika, opisanych w tabelach POZIOMUPARAMETRÓW.
Każdą zmianę ustawień warto w początkowej fazie użytkowania regulatora nanieść w wolną rubrykę w tabeli z parametrami ustawień przy zmienianej wartości. Pomoże to w późniejszym czasie w doborze optymalnych ustawień pod kątem instalacji, która jest zasilana w Państwa budynku.

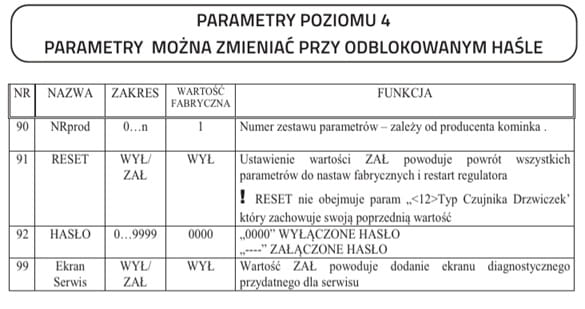

Hasło

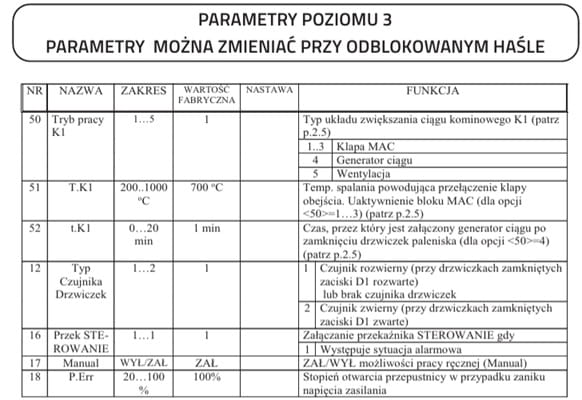

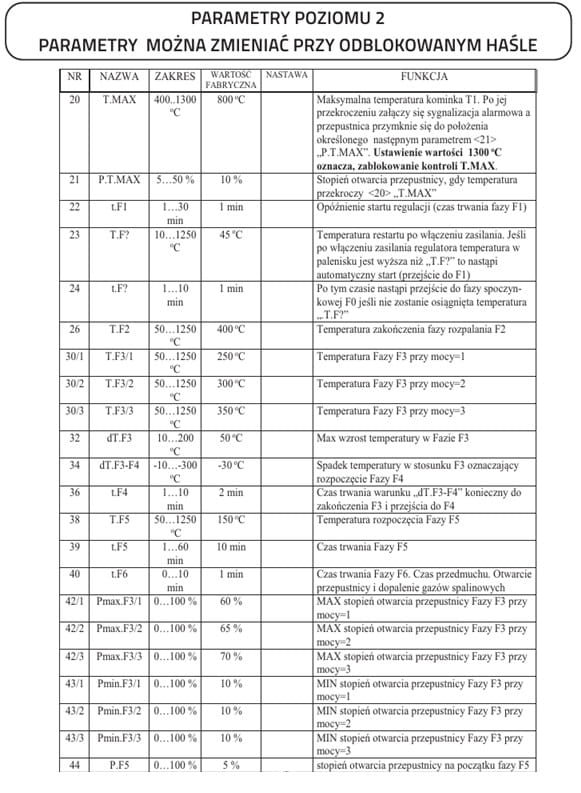

Zmiany istotnych parametrów są możliwe przy odblokowanym haśle. Aby odblokować hasło należy wprowadzić właściwą wartość kolejnych cyfr przyciskami „+/-„ przyciskiem „WYBIERZ” zmienić pozycje cyfr a „USTAW” zakończyć procedurę wprowadzania. Odblokowane hasło ustawione jest na wartość „0000”. Ponowne wejście w procedurę zmiany hasła spowoduje ustawienie nowego hasła.
Zapraszamy do obejrzenia pierwszej części filmu prezentującego sterownik RT-08OM Grafik firmy TATAREK. Przedstawiamy w nim ogólne informacje dotyczące obsługi tego modelu sterownika. Optymalizator Mocy, to idealne rozwiązanie dla kominków tradycyjnych. Komfort, bezpieczeństwo i oszczędności – to jego podstawowe zalety.
Zapraszamy do obejrzenia drugiej części filmu prezentującego sterownik RT-08OM Grafik firmy TATAREK. Przedstawiamy w nim sposób zmiany wybranego parametru w sterowniku.
Trzecia i za razem ostatnia część filmu, prezentującego sterownik RT-08 OM Grafik Tatarek oraz jego możliwości.
Producent udziela gwarancji na okres 24 miesięcy od daty zakupu regulatora. Producent nie odpowiada za uszkodzenia mechaniczne powstałe z winy użytkownika. SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKALUB INNE OSOBYNIEUPRAWNIONE DOŚWIADCZENIANAPRAWGWARANCYJNYCH POWODUJE UNIEWAŻNIENIE UPRAWNIEŃDO GWARANCJI.
