Optymalizator mocy kominka (sterownik) - Zestaw sterujący do kominków tradycyjnych - Regulator RT-08 OM z przepustnicą fi 100
Opis
Zalety stosowania sterownika RT-08 OM:
- Oszczędność opału do 30% !
- Komfort i bezpieczeństwo.
- Płynne sterowanie pracą przepustnicy regulującej dopływ powietrza do spalania na podstawie temperatury spalin.
- Stabilizacja i wydłużenie procesu spalania w kominku.
- Informowanie o konieczności dołożenia opału.
- Zapobieganie przegrzaniu paleniska.
- Zapobieganie wychłodzeniu paleniska po zakończonej pracy.
- Współpraca z czujnikiem czadu.
- Współpraca z czujnikiem drzwiczek paleniska.
- Pamięć na wypadek zaniku napięcia w sieci.
- Awaryjne otwarcie przepustnicy w przypadku zaniku napięcia.
- Współpraca z urządzeniem zewnętrznym (np. wentylacja, generator ciągu).
RT-08 OM – urządzenie przeznaczone do obsługi kominków tradycyjnych, pieców konwencjonalnych, oraz pieców wyposażonych w krążki akumulacyjne.
Zadaniem sterownika jest zoptymalizowanie pracy paleniska pod kątem uzyskiwanej mocy i stabilizacja pracy na wymaganym przez użytkownika poziomie temperatury. Proces ten jest realizowany za pośrednictwem przepustnicy, która płynnie reguluje dopływ powietrza do komory spalania, wydłuża proces palenia i fazę wygaszania oraz zapobiega wychłodzeniu paleniska po zakończonej pracy.
Dzięki zastosowaniu naszego sterownika mogą Państwo zaoszczędzić do 30% opału !
Sterownik daje użytkownikowi możliwość wyboru trzech przedziałów mocy określanych temperaturowo: minimalną / średnią / maksymalną, które umożliwia jak najkorzystniejsze przekazanie pozyskanego ciepła do pomieszczenia.
Sterownik może być wyposażony w czujnik otwarcia drzwiczek paleniska. Może współpracować z czujnikiem czadu (CO), wentylatorem wyciągowym, generatorem ciągu lub napędem klapy kominowej służącej do przekierowania spalin.
Sterownik wyposażony jest w zasilanie awaryjne zabezpieczające instalację na wypadek zaniku napięcia, które ma za zadanie doprowadzić do całkowitego otwarcia przepustnicy i tym samym bezpiecznego wygaszenia paleniska.

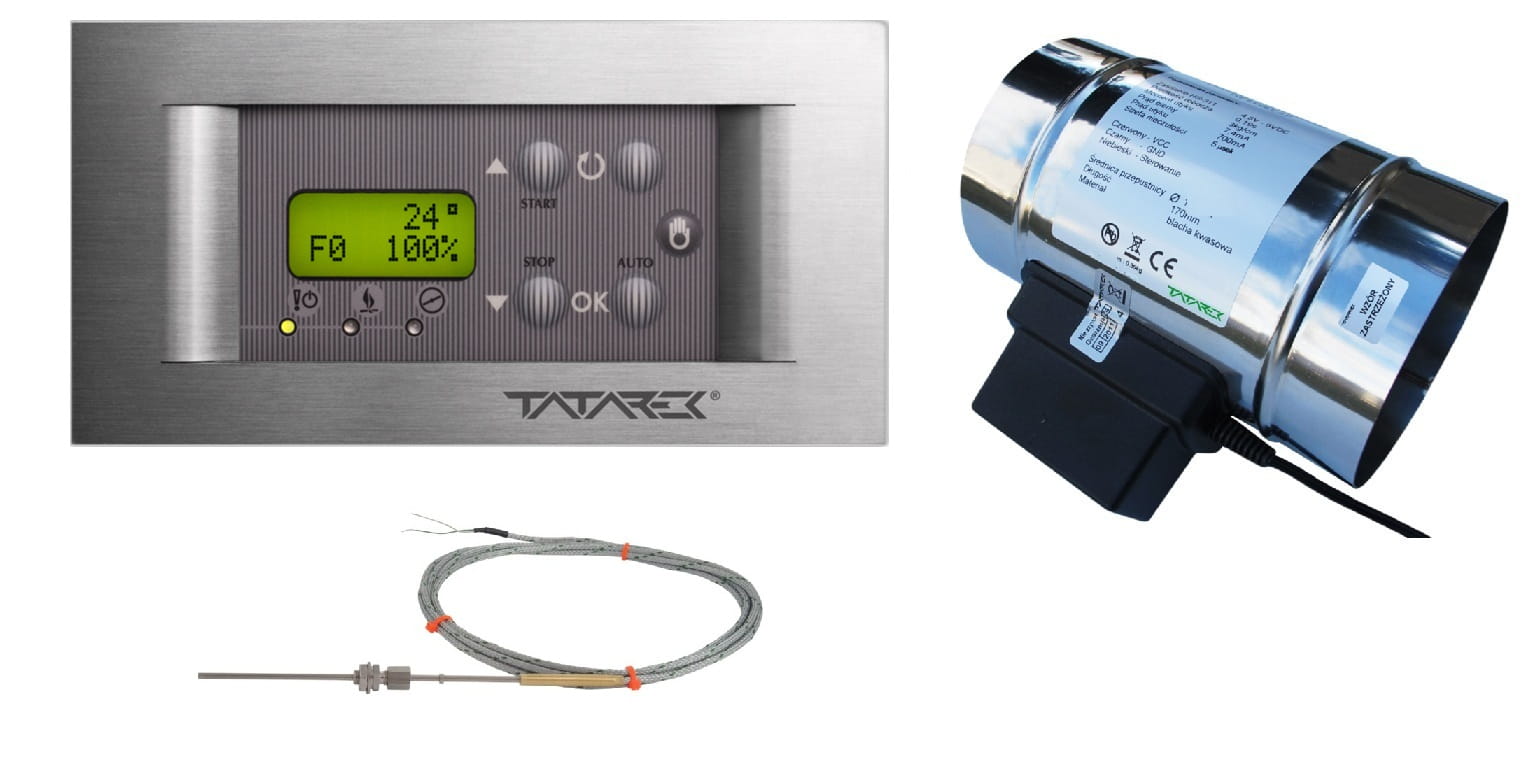

W zestawie znajdują się:
- Sterownik z wyświetlaczem LCD
- Ramka osłonowa Titanium Design
- Przepustnica
- Jeden czujnik pomiaru temperatury spalin
- Puszka montażowa
Specyfikacja:
- Czujnik temperatury spalin: Termopara K
- Design: Titanium Design
- Ilość wyjść sterujących napędem klapy: 1 * 250W/230V/50Hz
- Ilość czujników temperatury spalin: 1
- Ilość wyjść sterujących beznapięciowo: 1
- Ilość wyjść na czujnik temperatury spalin: 1
- Maksymalna moc przyłączeniowa: 250 W
- Pobór mocy: 5 W
- Rodzaj obudowy: Podtynkowa
- Rodzaj przepustnicy: Uszczelniona
- Średnica przepustnicy: 100mm
- Temperatura pracy: 0 - 40°C
- Ilość wyjść sterujących napędem przepustnicy: 1 * 5V/500mA/DC
- Wymiary: 148x80x55 mm
- Zasilanie: 230 V 50 Hz
Regulator RT-08 OM służy do stałej kontroli procesu spalania i jak najdłuższego utrzymania fazy żaru w palenisku, za pomocą płynnej regulacji pracy przepustnicy powietrza doprowadzającej powietrze do komory spalania. Dzięki obniżeniu krzywej spalania w fazie wzrostu temperatury i jej podniesieniu przy spadku, regulator wydłuża proces palenia.
Najistotniejszą zaletą tego modelu regulatora jest możliwość wyboru jednego z trzech programów mocy pracy wkładu, w zależności od potrzeb użytkownika i jak najdłuższe utrzymanie wybranego zakresu pracy. Dzięki temu możliwe jest uzyskanie z określonej dawki paliwa optymalnej porcji energii, co pozwala na podniesienie ekonomii funkcjonowania kominka lub pieca, do obsługi którego zastosowano ten model regulatora.
Praca regulatora rozpoczyna się z chwilą zamknięcia drzwiczek paleniska (czujnik otwarcia drzwiczek D1) lub w przypadku braku zastosowania czujnika drzwiczek - przyciskiem „START” na panelu sterującym. Wówczas aktywowany zostaje proces spalania, kontrolowany przez czujnik temperatury spalin, który to nadzoruje odpowiednią pracę przepustnicy doprowadzającej powietrze do paleniska. W momencie systematycznego spadku temperatury (wypalanie wsadu) przepustnica jest przymykana. Z chwilą osiągnięcia fazy żaru w palenisku zamykany jest dopływ powietrza, przerwany przedmuchem w celu usunięcia gazów z komory spalania. W sytuacjach alarmowych (również w przypadku zaniku zasilania) otwierana jest przepustnica powietrza umożliwiając pełne dopalenie wsadu paliwa. Specjalne wejście do współpracy z dowolnym zewnętrznym urządzeniem kontrolującym stężenie tlenku węgla (CO) zwiększa dodatkowo bezpieczeństwo użytkowania kominka.
Regulator wyposażony jest we własne źródło zasilania awaryjnego przerwy w zasilaniu do 8 sekund nie zakłócają jego pracy (w tym czasie może załączyć się zasilanie buforowe np. A200WAC TATAREK), jeśli przerwa trwa dłużej to przed wyłączeniem się regulatora nastąpi awaryjne otwarcie przepustnicy powietrza.
Zalety optymalizatora spalania:
- ograniczenie maksymalnej temperatury spalania
- możliwość wyboru dogodnej dla użytkownika optymalnej mocy kominka -
- wydłużenie procesu palenia
- obniżenie zużycia paliwa
- wydłużenie czasu eksploatacji wkładu kominkowego
- zamknięcie dopływu powietrza po zakończeniu palenia (zapobieganie wychładzaniu paleniska i pomieszczeń)
- współpraca z czujnikiem CO (otwarcie przewietrzania komory spalania w przypadku aktywacji alarmu).
Regulator może sterować kominkiem bez czujnika otwarcia drzwiczek. W takim przypadku wykorzystywany jest przycisk klawiatury „START”.
Fazy pracy regulatora
Regulator kontroluje proces spalania jako cykl następujących faz:
- F0/STOP - Faza spoczynkowa. Regulator oczekuje na otwarcie drzwiczek i przygotowanie paliwa do kolejnego palenia. F0 jest stanem przejściowym do stanu STOP . W stanie STOP przepustnica jest zamknięta.
- F1 - Faza startu. Po załadowaniu paliwa i jego zapaleniu zamykamy drzwiczki paleniska. Jest to sygnał dla regulatora, że rozpoczęto cykl spalania. Przepustnica jest w pełni otwarta.
- F2 - Faza rozpalania. Po rozgrzaniu komina i osiągnięciu temperatury granicznej następuje przejście do F3
- F3 - Faza spalania. Stabilizacja temperatury spalania w zależności od wybranej mocy kominka.
- F4 - Faza obniżania temperatury. Przepustnica jest stopniowo przymykana.
- F5 - Faza żaru. Sygnalizacja konieczności uzupełnienia paliwa.
- F6 - Faza usuwania gazów spalinowych. Następuje otwarcie przepustnicy a następnie jej zamknięcie i przejście do fazy spoczynkowej.
Moc kominka
Użytkownik sam decyduje o mocy grzewczej z jaką ma pracować kominek. Ma do wyboru trzy stopnie mocy 1 (min) / 2 / 3 (max), z którymi związane są odpowiednie parametry fazy spalania F3.
Przepustnica powietrza
Przepustnica płynnie reguluje dopływ powietrza do komory spalania zależnie od fazy pracy regulatora. W czasie ruchu przepustnicy zapala się lampka kontrolna (9). Mruganie tej lampki może oznaczać chwilowe przeciążenie napędu np. na skutek napotkanych oporów.
Dodatkowe funkcje regulatora
Informacje dotyczące montażu regulatora Podstawową funkcją regulatora jest optymalizowanie procesu spalania poprzez regulację dopływu powietrza do komory spalania, realizowaną za pośrednictwem przepustnicy powietrza.
Dodatkowo:
- Do regulatora można podłączyć zewnętrzne urządzenie kontrolujące stężenie tlenku węgla (CO). W przypadku wykrycia zagrożenia otworzy się przepustnica powietrza (PP) zapewniając przedmuch komory spalania, dodatkowo włączy się sygnalizacja alarmu w regulatorze.
- Regulator załączy wyjście ALARM w przypadku uszkodzenia czujnika temperatury paleniska (T1) lub przekroczenia stężenia tlenku węgla.
Obsługa regulatora

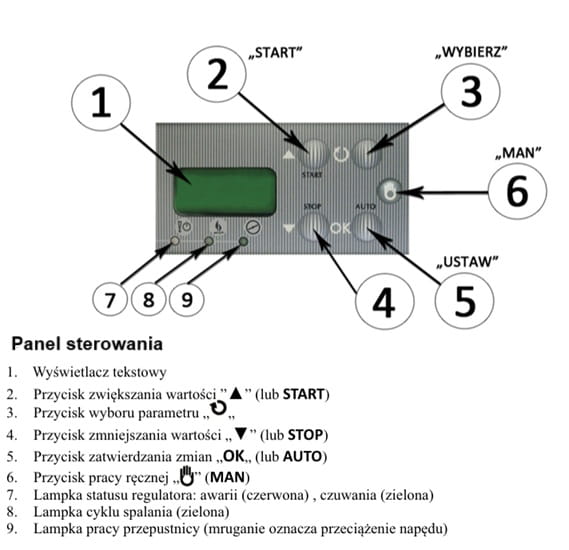

Na panelu sterowania znajdują się elementy kontrolujące pracę regulatora. W stanie spoczynku świeci się jedynie zielona lampka kontrolna (7) stanu czuwania. Załączenie regulatora nastąpi po otwarciu drzwiczek paleniska. Zamknięcie drzwiczek rozpoczyna cykl spalania co sygnalizowane jest zieloną lampką (8).
Stan urządzenia prezentowany jest na wyświetlaczu tekstowym (1). Wyświetlane ekrany informują o pracy urządzeń, temperaturze paleniska, umożliwiają zmianę parametrów itp. Zmianę ekranu dokonuje się naciskając przycisk „↻ „ (3). Jeśli jest to ekran umożliwiający zmianę parametru należy przycisnąć „OK „ (5). Zacznie mrugać wartość parametru, którą można zmienić przyciskając „▲” (2) lub „▼„ (4). Przyciskiem „ OK„ (5) zatwierdzamy zmiany - pole parametru przestaje mrugać. Zmieniony parametr nie potwierdzony w przeciągu 10 sekund nie jest przyjęty przez regulator pole przestaje mrugać i przywracana jest poprzednia jego wartość.
Ekrany

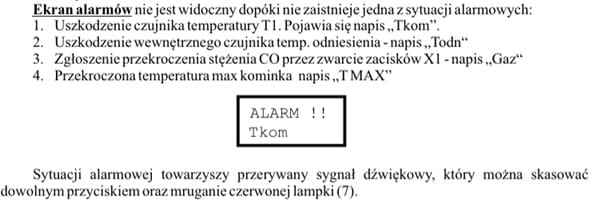

Ekran alarmów nie jest widoczny dopóki nie zaistnieje jedna z sytuacji alarmowych: 1. Uszkodzenie czujnika temperatury T1. Pojawia się napis „Tkom”. 2. Uszkodzenie wewnętrznego czujnika temp. odniesienia - napis „Todn“ 3. Zgłoszenie przekroczenia stężenia CO przez zwarcie zacisków X1 - napis „Gaz“ 4. Przekroczona temperatura max kominka napis „T MAX”.
Sytuacji alarmowej towarzyszy przerywany sygnał dźwiękowy, który można skasować dowolnym przyciskiem oraz mruganie czerwonej lampki (7).

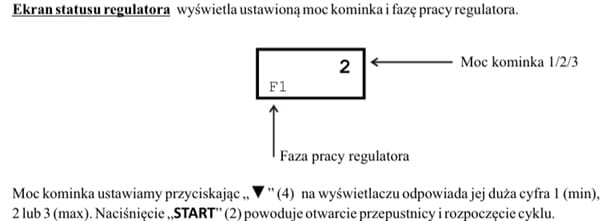

Ekran statusu regulatora wyświetla ustawioną moc kominka i fazę pracy regulatora.
- Moc kominka 1/2/3
- Faza pracy regulatora
Moc kominka ustawiamy przyciskając „▼” (4) na wyświetlaczu odpowiada jej duża cyfra 1 (min), 2 lub 3 (max). Naciśnięcie „START” (2) powoduje otwarcie przepustnicy i rozpoczęcie cyklu.

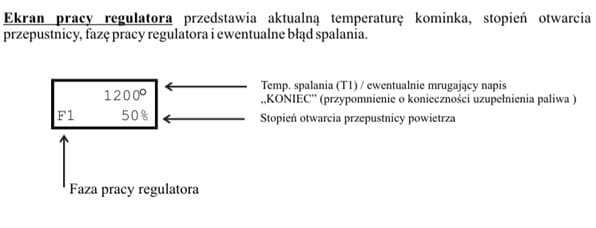

Ekran pracy regulatora przedstawia aktualną temperaturę kominka, stopień otwarcia przepustnicy, fazę pracy regulatora i ewentualne błąd spalania.
- Tem. spalania (T1) / ewentualnie migający nasi "KONIEC" (przypomnienie o konieczności uzupełnienia paliwa)
- Stopień otwarcia przepustnicy powietrza
- Faza pracy regulatora
Osiągnięciu fazy żaru F7 towarzyszy przerywany sygnał dźwiękowy (można skasować przyciskiem (6) ), napis „b.paliwa” oraz mruganie zielonej lampki (8) co sygnalizuje konieczność uzupełnienia paliwa w przypadku kontynuacji palenia.
Regulator może pracować w trybie automatycznym lub manualnym (sterowanie ręczne). Dłuższe przyciśnięcie „MAN” (6) ok. 2 sek powoduje przejście do trybu manualnego, o czym przypomina mruganie lampki statusowa (7). Przepustnica otwiera się na 100%. Od tego momentu możliwe jest ręczne wysterowanie przepustnicy: „▼ ”(4) powoduje zamykanie (jeden krok 10%) a „▲ ”(2) otwieranie. Powrót do pracy automatycznej następuje po przyciśnięciu „AUTO”(5).
Przejście do pracy „MAN” może być zabronione jeśli Parametr Poziomu 3 „Manual” jest ustawiony na „WYŁ”
W trybie pracy automatycznej każde otwarcie drzwiczek powoduje ustawienie przepustnicy na 100%, a zamknięcie drzwiczek start cyklu palenia zaświeci się lampka (8). Jeśli palenisko pozostanie zimne to po czasie „Cz.OPOZN + Cz.STOP” (patrz Parametry Poziomu 2) regulator zamknie przepustnicę i przejdzie do stanu spoczynkowego. Podobnie zachowa się regulator w przypadku załączenia zasilania.
Przy pracy bez czujnika otwarcia drzwiczek do sterowania służy klawiatura. Naciśnięcie „START”(2) powoduje otwarcie przepustnicy i rozpoczęcie cyklu. Przed otwarciem drzwiczek przepustnica też powinna być otwarta można to uzyskać naciskając „START”(2) lub przechodząc do trybu „MAN”. Po zapaleniu paliwa i zamknięciu drzwiczek należy ponownie przycisnąć „START”(2) lub „AUTO”(5) jeśli regulator jest w trybie „MAN”
W trybie MAN nie należy całkowicie zamykać przepustnicy przed osiągnięciem żaru, ponieważ może to doprowadzić do niebezpiecznego wzrostu stężenie CO (trujący czad) ! ! !

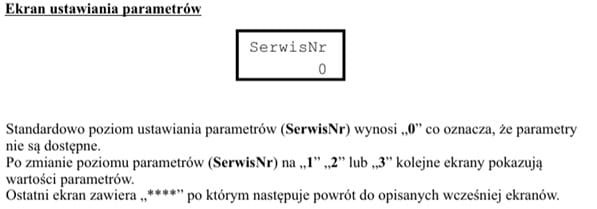

Ekran ustawiania parametrów

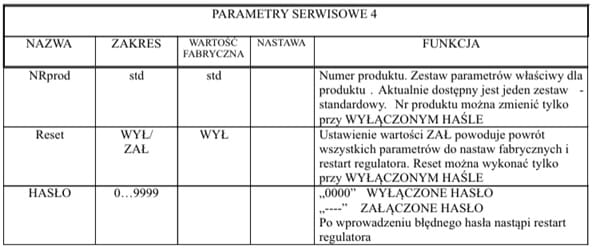

Standardowo poziom ustawiania parametrów (SerwisNr) wynosi „0” co oznacza, że parametry nie są dostępne. Po zmianie poziomu parametrów (SerwisNr) na „1” „2” lub „3” kolejne ekrany pokazują wartości parametrów. Ostatni ekran zawiera „****” po którym następuje powrót do opisanych wcześniej ekranów.

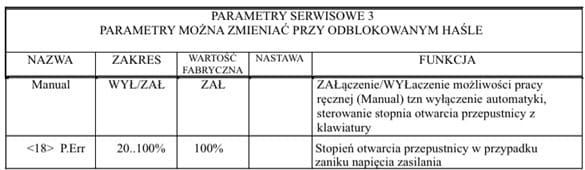

Przykładowa zmiana parametru „Manual” określającego możliwość pracy ręcznej (parametry serwisowe 3). Przycisnąć:
- Klawisz „↻” (3) aż pojawi się ekran ustawiania parametrów „SerwisNr 0”.
- Klawisz „ OK ” (5) → zacznie mrugać „0”.
- Trzykrotnie klawisz ”▲” (2) → mruga „3”.
- Klawisz „ OK ” (5) → przestaje mrugać „3” (wybrano parametry serwisowe 3).
- Klawisz „↻” (3) aż wyświetli się parametr „Manual” (aktualna wartość).
- Klawisz „ OK ” (5) → zacznie mrugać aktualna wartość którą chcemy zmienić.
- Klawiszami „▲”/”▼„ → ustawiamy nową wartość.
- Klawisz „ OK ” (5) → zatwierdzenie nowej wartości
- Wielokrotnie klawisz „↻” (3) aż pojawi się ekran końca ustawiania parametrów
Hasło
Zmiany istotnych parametrów są możliwe przy odblokowanym haśle. Aby odblokować hasło należy wprowadzić właściwą wartość kolejnych cyfr przyciskami „▲”/”▼„ przyciskiem „ ↻” zmienić pozycje cyfr a klawiszem „OK ” zakończyć procedurę wprowadzania. Odblokowane hasło ustawione jest na wartość „0000”. Ponowne wejście w procedurę zmiany hasła spowoduje ustawienie nowego hasła.
CZUJNIK TERMOPARY posiada naniesiony laserem znacznik na płaszczu zewnętrznym - oznaczający maksymalną głębokość instalacji w elemencie, w którym będzie dokonywany pomiar temperatury !!! Niewłaściwy montaż czujnika może prowadzić do jego przedwczesnego zużycia !!!
Instalowanie regulatora
REGULATOR ZASILANY JEST Z SIECI 230V/50Hz. WSZELKIE PRACE ZWIĄZANE Z INSTALACJĄ REGULATORA POWINNY BYĆ WYKONYWANE PRZY ODŁĄCZONYM ZASILANIU
REGULATOR NALEŻY PODŁACZYĆ DO SIECI ZA POŚREDNICTWEM PRZEWODU ZERUJĄCEGO Z UŻYCIEM URZĄDZENIA RÓŻNICOWEGO DO ODCIĘCIA ZASILANIA ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI
NIE ODPOWIADAMY ZA SZKODY WYNIKŁE Z NIEPRAWIDŁOWEGO MONTAŻU I UŻYTKOWANIA REGULATORA, A TAKŻE ZASTOSOWANIA GO DO CELÓW NIEZGODNYCH Z JEGO PRZEZNACZENIEM
OSTRZEŻENIE!!! INFORMUJEMY, IŻ OFEROWANY REGULATOR MOŻE BYĆ ZASTOSOWANY WYŁĄCZNIE DO URZĄDZEŃ DO TEGO PRZYSTOSOWANYCH, JAK RÓWNIEŻ MUSZĄ BYĆ ZACHOWANE WSZELKIE WYMOGI ZGODNE Z NORMAMI TECHNICZNYMI I OBOWIĄZUJĄCYM PRAWEM BUDOWLANYM, DOTYCZĄCE POPRAWNOŚCI WYKONANIA INSTALACJI ZDUŃSKICH I GRZEWCZYCH OBSŁUGUJĄCYCH WKŁADY KOMINKOWE. NIEWŁAŚCIWE ZASTOSOWANIE REGULATORA MOŻE PROWADZIĆ DO USZKODZENIA SAMEGO REGULATORA, JAK RÓWNIEŻ W SKRAJNYCH PRZYPADKACH WKŁADU KOMINKOWEGO, ORAZ INSTALACJI GRZEWCZEJ OBSŁUGIWANEJ PRZEZ KOMINEK, WRAZ Z URZĄDZENIAMI Z NIĄ WSPÓŁPRACUJĄCYMI
UWAGA !!! Informujemy, iż w wypadku układów wykorzystujących nasadę wodną, należy zwrócić uwagę na miejsce montażu czujnika do pomiaru temperatury wody w nasadzie. Ze względu na wysokie wartości temperaturowe w otoczeniu nasady i występujące w związku z tym ryzyko uszkodzenia czujnika, jak i możliwość przekłamania właściwego odczytu temperatury montaż jego powinien odbywać się przylgowo, na przewodzie odprowadzającym wodę z nasady wodnej, poza zabudową kominka.
ZMIANA PARAMETRÓW PRACY REGULATORA

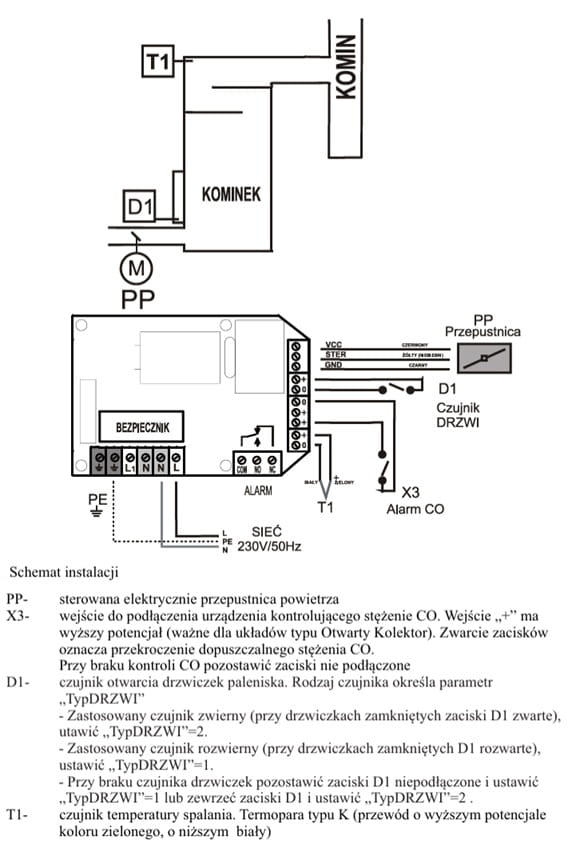

Po dokonaniu prawidłowego podłączenia regulatora do właściwych przewodów wg. schematu podłączeniowego dostępnego w instrukcji można dokonać włączenia regulatora przyciskiem sieciowym umieszczonym na głównym panelu sterującym.

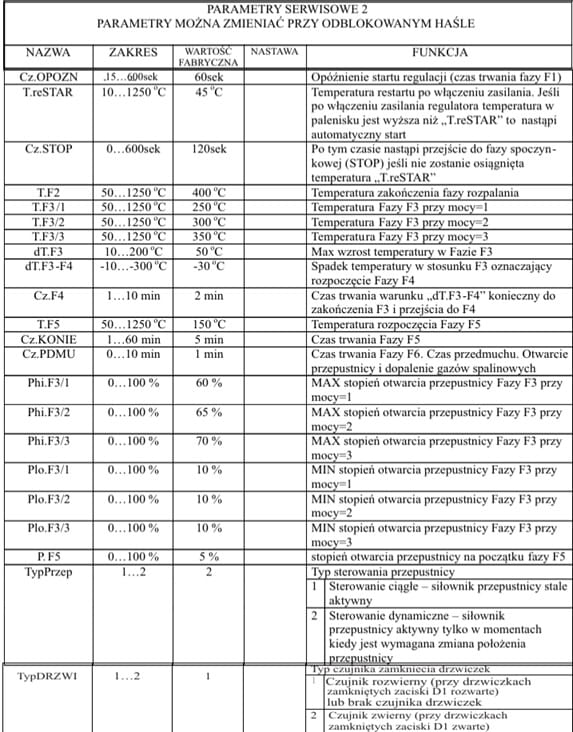

Po włączeniu regulator będzie pracował na uśrednionych wartościach fabrycznych, podanych w tabelach zawierających PARAMETRY USTAWIEŃ tam również podane są wszystkie najważniejsze dla użytkownika dane dotyczące obsługi regulatora.
Sama zmiana wszelkich ustawień odbywa się wyłącznie czterema przyciskami znajdującymi się na głównym panelu regulatora i chcąc dokonać zmiany wybranego z tabeli parametru należy postępować wg podanych wskazówek:
- (↻) Przejść klikając klawiszem WYBORU do ekranu wyświetlającego POZIOM US, na którym oprócz tego opisu będzie podana wartość „0”
- (OK) Potwierdzić chęć wejścia w zmianę parametrów klawiszem ZATWIERDŹ wówczas wartość „0” zacznie mrugać
- Klawiszem (+) kliknąć odpowiednią ilość razy w zależności od parametru jaki chcemy zmienić jednokrotne kliknięcie pozwoli przejść do parametrów poziomu pierwszego. W okienku zacznie mrugać cyfra „1”
- (OK) Wybór odpowiedniej wartości poziomu ustawień należy potwierdzić klikając klawiszem ZATWIERDŹ. Cyfra „1” zaświeci na stałe.
- (↻) Klikając klawiszem WYBORU przechodzimy wówczas przez poszczególne parametry i wartości tego poziomu. Chcąc np. dokonać zmiany temperatury załączania pompy CO klikamy 2 razy klawiszem WYBORU wyświetli się wówczas opis „T zał POMP”
- (OK) Potwierdzenie chęci zmiany tego parametru dokonujemy klikając klawisz ZATWIERDŹ, wówczas zacznie mrugać cyfra oznaczająca wartość temperaturową pompy ( fabrycznie `50 )
- Klawiszami (+) lub (-) dokonujemy zmiany tej wartości na żądany poziom, przy czym cyfra będzie przez cały czas mrugała
- (OK) Potwierdzamy naszą zmianę przyciskiem ZATWIERDŹ
- Zmieniona wartość została zapisana w pamięci regulatora.
Analogicznie dokonuje się zmiany wszystkich pozostałych parametrów dostępnych dla użytkownika, a opisanych w wymienionych tabelach, które są praktycznie najważniejszą częścią niniejszej instrukcji.
Dokonując każdorazowej zmiany temperatury pracy pomp należy o równoczesnej zmianie temperatury kominka!!! Przyjmuje się, iż temperatura pracy kominka powinna być wyższa od temp. załączenia pomp co najmniej o 3-5°C!!!
Każdą zmianę ustawień warto w początkowej fazie użytkowania regulatora nanieść w wolną rubrykę w tabeli z parametrami ustawień przy właściwym parametrze. Pomoże to w późniejszym czasie w doborze optymalnych ustawień pod kątem instalacji która jest zasilana w Państwa budynku.
Informacje dotyczące montażu regulatora
Do prawidłowego montażu urządzenia konieczne będą:
- wkrętak z izolacją elektryczną ø 2,5 mm z końcówką płaską
- wkrętak z izolacją elektryczną ø 2,5 mm z końcówką krzyżakową no.0
Przydatne mogą być również:
- cążki z cienkimi końcówkami i izolacją elektryczną uchwytów
Zalecane przewody służące do podłączenia urządzeń peryferyjnych do regulatora:
- przewód doprowadzający zasilanie: linka 3 x 0,75 mm²
- przewód przyłączeniowy przepustnicy: 3 x 0,5 mm² ( nie zalecane przedłużanie przewodu ) dł. 3 m
- przewód przyłączeniowy siłownika klapy 230V: 3 x 0,75 mm² - przewód przyłączeniowy do styku STEROWANIE: min. 2 x 0,5 mm² (bez ograniczeń)
Przedłużanie przewodu termopary jest niewskazane, a jeżeli takowe okazuje się niezbędne konieczny jest osobny zakup przewodu przedłużającego ze złączem o odpowiednich parametrach, bądź całego przewodu z czujnikiem o odpowiedniej długości!
Montaż regulatora należy przeprowadzić z należytą starannością, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), oraz zachowaniem ostrożności podczas dokręcania styków w kostkach przyłączeniowych regulatora podczas montażu przewodów, tak aby nie doszło do mechanicznego ich uszkodzenia na skutek użycia zbyt dużej siły.
WAŻNE ZALECENIA MONTAŻOWE !
Przed montażem regulatora należy upewnić się czy jest zapewnione bezpieczne doprowadzenie zasilania do budynku, natomiast w przypadku jeżeli do budynku jest doprowadzone czasowo napięcie „budowlane”, należy pamiętać w momencie jego przełączania na napięcie właściwe o rozłączeniu przewodów napięciowych od regulatora!!!
Należy też pamiętać o bezwzględnym podłączeniu przewodu uziemiającego !!!
Regulator powinien się znajdować w bezpośrednim sąsiedztwie kominka, tak aby zapewnić stały podgląd parametrów pracy instalacji i jak najszybsze przekazanie informacji w wypadku wystąpienia jakiejkolwiek awarii.
W celu zabezpieczenia regulatora przed nadmierną temperaturą panującą w pobliżu wkładu - regulator nie powinien być montowany w samej obudowie kominka, za wyjątkiem miejsc specjalnie do tego przygotowanych pod kątem zabezpieczenia temperaturowego. Zbyt wysoka temperatura otoczenia regulatora, może z czasem wpływać niekorzystnie na żywotność niektórych podzespołów i tym samym prowadzić do przedwczesnego ich zużycia.
Przed montażem całości osprzętu, należy przewidzieć pozostawienie otworów rewizyjnych w samej obudowie kominka, które zapewnią prosty i nieskomplikowany dostęp do osprzętu peryferyjnego regulatora przepustnicy zimnego powietrza (PP) i czujników temperatury (T1 i T2). Pozwoli to w przyszłości na dokonanie okresowego przeglądu czystości skrzydła przepustnicy, jak również zapewni bezproblemowy dostęp do czujnika temperatury w przypadku jego awarii bądź uszkodzenia.
UWAGA !!!
STOSOWANIE PRZEPUSTNICY USZCZELNIONEJ WYMAGA SPRAWDZENIA, CZY KONSTRUKCJA WKŁADU KOMINKOWEGO ZAPEWNIA WYSTARCZAJĄCY DOPŁYW POWIETRZA KONIECZNEGO DO SPALANIA GAZÓW POWSTAŁYCH W PROCESIE SPALANIA DREWNA (SPALANIE WTÓRNE). W PRZYPADKU GDY WKŁAD KOMINKOWY NIE ZAPEWNIA DOPŁYWU DODATKOWEGO POWIETRZA (JEST SZCZELNY) STOSOWANIE PRZEPUSTNICY USZCZELNIONEJ JEST ZABRONIONE PONIEWAŻ MOŻE SPOWODOWAĆ WYBUCH GAZÓW POWSTAŁYCH W WYNIKU SPALANIA DREWNA
Producent udziela gwarancji na okres 24 miesięcy od daty zakupu regulatora. Producent nie odpowiada za uszkodzenia mechaniczne powstałe z winy użytkownika. SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKALUB INNE OSOBYNIEUPRAWNIONE DOŚWIADCZENIANAPRAWGWARANCYJNYCH POWODUJE UNIEWAŻNIENIE UPRAWNIEŃDO GWARANCJI.
