Optymalizator procesu spalania - sterownik RT-08 OS Grafik "TITANIUM" + Przepustnica powietrza fi 120, podtynkowy
Opis
OPTYMALIZATOR SPALANIA
TERMOSTAT dedykowany do palenisk z masą akumulacyjną
Zalety stosowania sterownika RT-08 OS Grafik:
- Oszczędność opału do 30% !
- Komfort i bezpieczeństwo.
- Czytelny wyświetlacz graficzny.
- Płynne sterowanie pracą przepustnicy regulującej dopływ powietrza do spalania na podstawie temperatury spalin.
- Stabilizacja i wydłużenie procesu spalania w kominku.
- Informowanie o konieczności dołożenia opału.
- Zapobieganie przegrzaniu paleniska.
- Zapobieganie wychłodzeniu paleniska po zakończonej pracy.
- Współpraca z czujnikiem czadu.
- Współpraca z czujnikiem drzwiczek paleniska.
- Pamięć na wypadek zaniku napięcia w sieci.
- Awaryjne otwarcie przepustnicy w przypadku zaniku napięcia.
- Współpraca z serwem klapy kominkowej (np. klapa Moritz’a).
- Współpraca z urządzeniem zewnętrznym (np. wentylacja, generator ciągu).
RT-08 OS Grafik – sterownik przeznaczony do obsługi palenisk zduńskich, wkładów kominkowych z akumulacją ciepła jak i tradycyjnych wkładów kominkowych wyposażonych w bezpośredni dopływ powietrza do komory spalania.
Dzięki pomiarowi temperatury dokonywanemu bezpośrednio nad komorą spalania, pozwala na najbardziej wydajną regulację dopływu powietrza, co w połączeniu z odpowiednimi algorytmami sterowania (fazy palenia) pozwala na zoptymalizowanie przebiegu spalania i tym samym bardziej ekonomiczne wykorzystanie ciepła pozyskanego w tym procesie. Posiada możliwość podpięcia drugiego czujnika temperatury spalin, który służy do odczytu temperatury np. na końcu modułu akumulacji ciepła.
Dzięki zastosowaniu naszego sterownika mogą Państwo zaoszczędzić do 30% opału !
Płynna regulacja pracy przepustnicy doprowadzającej powietrze do paleniska dostosowana jest do trzech podstawowych faz spalania – fazy wzrostu temperatury, fazy spalania oraz fazy obniżania temperatury. Pozwala to na dobór odpowiedniej dawki powietrza, niezbędnej w procesie spalania drewna do pozyskania energii cieplnej przez jak najdłuższy czas.
Pod koniec procesu spalania, w fazie żaru, sterownik informuje użytkownika o konieczności dołożenia paliwa. Jeżeli to nie nastąpi wykonuje przedmuch komory spalania w celu usunięcia ewentualnych gazów i przechodzi w stan spoczynku zamykając przepustnicę powietrza. Dzięki temu zabezpiecza kominek i pomieszczenie w którym on się znajduje przed wychłodzeniem.
Sterownik może być wyposażony w czujnik otwarcia drzwiczek paleniska. Może współpracować z czujnikiem czadu (CO) i wentylatorem wyciągowym. Dodatkowo sterownik ten ma możliwość obsługi napędu klapy kominowej (np. Moritz’a) w celu zwiększania ciągu kominowego. Model ten posiada również wbudowane zasilanie awaryjne zabezpieczające instalację na wypadek zaniku napięcia, które ma za zadanie doprowadzić do całkowitego otwarcia przepustnicy i tym samym bezpiecznego wygaszenia paleniska.
W zestawie znajdują się:

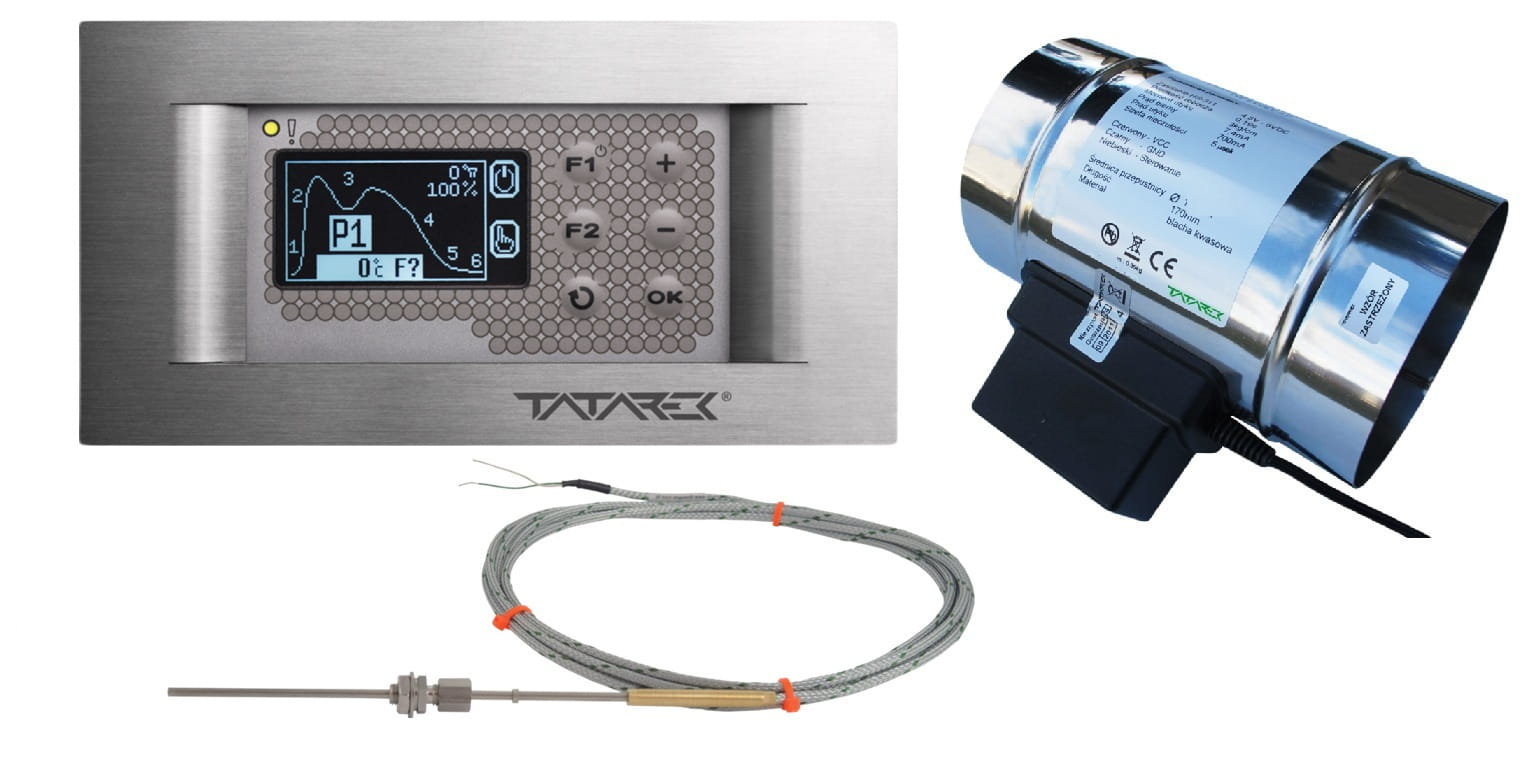

- Sterownik z wyświetlaczem graficznym
- Ramka osłonowa
- Przepustnica
- Jeden czujnik pomiaru temperatury spalin
- Puszka montażowa
Do optymalizatora można podłączyć dodatkowy osprzęt ( dostępny opcjonalnie ):
- czujnik drzwiczek ( kontaktron TATAREK )
- dodatkowy czujnik temp. spalin– wyłącznie do odczytu temp. w dowolnym punkcie
- siłownik napędu klapy kominowej ( dedykowany siłownik
- czujnik stężenia czadu CO z sygnałem zwrotnym
Specyfikacja:
- Czujnik temperatury spalin: Termopara K
- Design: Titanium Design
- Ilość czujników temperatury spalin: 1
- Ilość wyjść sterujących beznapięciowo: 1
- Ilość wyjść sterujących napędem klapy lub generatorem ciągu: 1 * 250W/230V/50Hz
- Ilość wyjść na czujnik temperatury spalin: 2
- Maksymalna moc przyłączeniowa: 750 W
- Pobór mocy: 5 W
- Rodzaj obudowy: Podtynkowa
- Rodzaj przepustnicy: Uszczelniona
- Średnica przepustnicy: 120mm
- Temperatura pracy: 0 - 40°C
- Ilość wyjść sterujących napędem przepustnicy: 1 * 5V/500mA/DC
- Wymiary: 148x80x55 mm
- Zasilanie: 230 V 50 Hz
Zasada działania

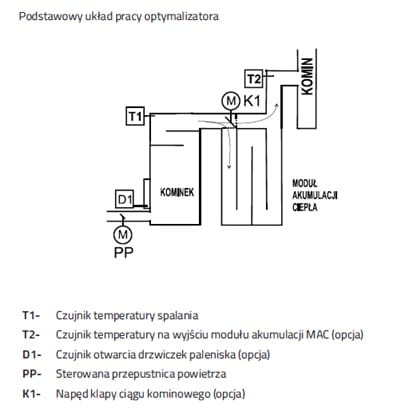

Za pomocą przepustnicy powietrza optymalizator kontroluje proces spalania i utrzymania fazy żaru. Dzięki obniżeniu krzywej spalania w fazie wzrostu temperatury i podniesieniu przy spadku, optymalizator wydłuża proces palenia. Optymalizator rozpoczyna pracę z chwilą zamknięcia drzwiczek paleniska (czujnik otwarcia drzwi - dodatkowo płatny), nadzoruje proces spalania (czujnik temperatury spalania, przepustnica powietrza), zamyka dopływ powietrza z chwilą osiągnięcia żaru w palenisku. Dodatkowo optymalizator może zwiększyć ciąg kominowy w fazie rozpalania (napęd klapy obejścia układu akumulacji ciepła lub załączenie generatora ciągu). W sytuacjach alarmowych (również w przypadku zaniku zasilania) otwierana jest przepustnica powietrza umożliwiając pełne dopalenie wsadu paliwa. Specjalne wejście do współpracy z zewnętrznym urządzeniem kontrolującym stężenie tlenku węgla(CO) zwiększa bezpieczeństwo użytkowania kominka.
Optymalizator wyposażony jest we własne źródło zasilania awaryjnego przerwy w zasilaniu do 8 sekund nie zakłócają jego pracy (w tym czasie może załączyć się zasilanie buforowe),jeśli przerwa trwa dłużej to przed wyłączeniem się optymalizatora nastąpi awaryjne otwarcie przepustnicy powietrza.
Zalety optymalizatora spalania:
- wydłużenie procesu palenia
- obniżenie zużycia paliwa
- wydłużenie czasu eksploatacji wkładu kominkowego-
- zamknięcie dopływu powietrza po zakończeniu palenia (zapobieganie wychładzaniu paleniska)
- optymalne wykorzystanie modułu akumulacji ciepła
- współpraca z czujnikiem CO (otwarcie przewietrzania w przypadku alarmu)
- możliwość ograniczenia maksymalnej temperatury spalania
Informacje dotyczące montażu optymalizatora
Do prawidłowego montażu urządzenia konieczne będą:
- wkrętak z izolacją elektryczną 2,5 mm z końcówką płaską
- wkrętak z izolacją elektryczną 2,5 mm z końcówką krzyżakową no.0
Przydatne mogą być również:
- cążki z cienkimi końcówkami i izolacją elektryczną uchwytów
Zalecane przewody służące do podłączenia urządzeń peryferyjnych do optymalizatora
- przewód doprowadzający zasilanie: linka 3 x 0,75 mm²
- przewód przepustnicy: 3 x 0,5 mm² dł. fabryczna: 3 m (nie zalecane przedłużanie przewodu)
- przewód do napędu klapy/generatora ciągu:3 x 0,75 mm²
- przewód przyłączeniowy do styku Alarm CO/ Czujnik drzwiczek: min. 2 x 0,5 mm² (bez ograniczeń)
- czujnik temperatury spalin (TERMOPARA ) –przedłużanie możliwe WYŁĄCZNIE oryginalną przedłużką firmy TATATREK do 4m
Ważne zalecenia montażowe
Montaż optymalizatora należy przeprowadzić z należytą starannością, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), oraz zachowaniem ostrożności podczas dokręcania styków w kostkach przyłączeniowych optymalizatora podczas montażu przewodów, tak aby nie doszło do mechanicznego ich uszkodzenia na skutek użycia zbyt dużej siły.
WAŻNE!!! Przed montażem całości osprzętu, należy przewidzieć pozostawienie otworów rewizyjnych w samej obudowie kominka, które zapewnią prosty i nieskomplikowany dostęp do osprzętu peryferyjnego optymalizatora przepustnicy zimnego powietrza (PP) i czujników temperatury (T1 i T2). Pozwoli to w przyszłości na dokonanie okresowego przeglądu czystości skrzydła przepustnicy, jak również zapewni bezproblemowy dostęp do czujnika temperatury w przypadku jego awarii bądź uszkodzenia.
DO OPTYMALIZATORA NALEŻY BEZWZGLĘDNIE PODŁĄCZYĆ PRZEWÓD UZIEMIAJĄCY!!!
- Optymalizator powinien się znajdować w bezpośrednim sąsiedztwie kominka, tak aby zapewnić stały podgląd parametrów pracy instalacji i jak najszybsze przekazanie informacji w wypadku wystąpienia jakiejkolwiek awarii.
- W celu zabezpieczenia optymalizatora przed nadmierną temperaturą panującą w pobliżu wkładu - optymalizator nie powinien być montowany w samej obudowie kominka, za wyjątkiem miejsc specjalnie do tego przygotowanych pod kątem zabezpieczenia temperaturowego. Zbyt wysoka temperatura otoczenia optymalizatora może z czasem wpływać niekorzystnie na żywotność niektórych podzespołów i tym samym prowadzić do przedwczesnego ich zużycia.
- Przepustnica dolotowa nie powinna być instalowana bliżej niż 1 m od wlotu powietrza do kanału dolotowego, ze względu na zabezpieczenie jej przed zbyt niską temperaturą.
- Przed montażem optymalizatora należy upewnić się czy jest zapewnione bezpieczne doprowadzenie zasilania do budynku, natomiast w przypadku jeżeli do budynku jest doprowadzone czasowo napięcie „budowlane”, należy pamiętać w momencie jego przełączania na napięcie właściwe o rozłączeniu przewodów napięciowych od optymalizatora!!!
Fazy pracy optymalizatora

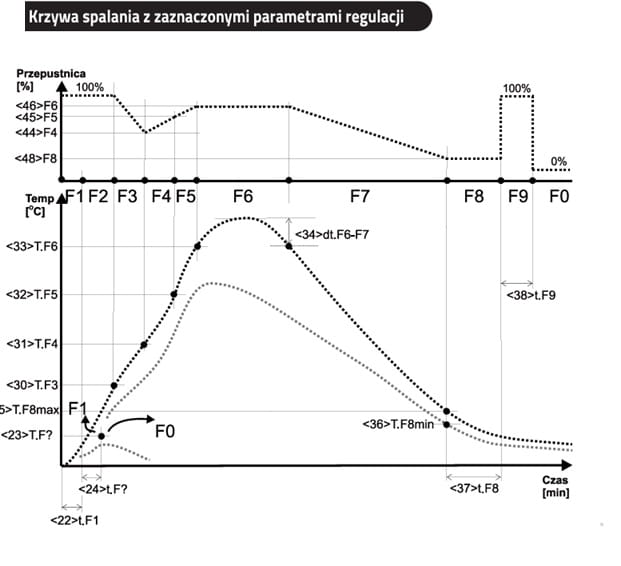

Regulator kontroluje proces spalania jako cykl następujących faz:
- F0/STOP - Faza spoczynkowa. Optymalizator oczekuje na otwarcie drzwiczek i przygotowanie paliwa do kolejnego palenia. W stanie F0 przepustnica jest zamknięta.
- F? - Faza przejściowa. Po włączeniu zasilania optymalizator czeka na ustabilizowanie warunków i decyduje czy przejść do F0 (jeśli palenisko jest wygaszone) czy F1 (start jeśli palenisko jest rozpalone). W stanie F? przepustnica jest otwarta.
- Fx - Otwarcie Drzwiczek. Przepustnica jest w pełni otwarta
- F1 - Faza startu. Po załadowaniu paliwa i jego zapaleniu zamykamy drzwiczki paleniska. Jest to sygnał dla optymalizatora, że rozpoczęto cykl spalania. Przepustnica jest w pełni otwarta.
- F2 - Faza rozpalania. Po osiągnięciu temperatury granicznej następuje przejście do F3
- F3,F4,5 - Fazy wzrostu temperatury. Przepustnica jest ustawiana zależnie od temp. zgodnie z teoretyczną krzywą spalania.
- F6 - Faza spalania. Oczekiwanie na osiągnięcie maksymalnej temperatury spalania.
- F7 - Faza obniżania temperatury. Przepustnica jest stopniowo przymykana.
- F8 - Faza żaru. Sygnalizacja konieczności uzupełnienia paliwa.
- F9 - Faza usuwania gazów spalinowych. Następuje otwarcie przepustnicy a następnie jej zamknięcie i przejście do fazy spoczynkowej.
Optymalizator może sterować kominkiem bez czujnika otwarcia drzwiczek. W takim przypadku wykorzystywane są przyciski klawiatury.
Czujniki temperatury
Czujnikami temperatury są termopary typu K, które mogą mierzyć temp. od 0C do max 1300C (w zależności od wykonania). Czujnik temperatury spalania T1 należy zamontować nad wylotem spalin z paleniska. Czujnik T2 (wyposażenie opcjonalne) monitoruje temp. na wyjściu modułu akumulacji .
Ograniczenie max temperatury spalania
Dla wkładów kominkowych, których konstrukcja wymaga ograniczenia maksymalnej temp. spalania możliwe jest zaprogramowanie limitu. Przekroczenie temp. określonej parametrem „<20> Temperatura max” spowoduje przymknięcie przepustnicy do poziomu 30% (parametr „<21> Przepustnica T.max”) i załączenie sygnalizacji alarmowej. Proces przymykania przepustnicy rozpoczyna się na 50 C przed osiągnięciem tej granicy. Wyłączenie alarmu i powrót do normalnej pracy przepustnicy nastąpi, gdy temp. ponownie się obniży. Nastawa fabryczna 1300C oznacza faktycznie brak ograniczenia (jest to max temp. pracy czujnika temperatury).
Przepustnica powietrza
Przepustnica montowana jest na dopływie zimnego powietrza do komory spalania. Położenie przepustnicy wylicza regulator w zależności od przebiegu procesu spalania. Zmiana położenia realizowana jest przez napęd przepustnicy w cyklach 5-20sekundowychzgodniezwartościąparametru„<28>t.P”.
Regulator wyświetla zadane położenie przepustnicy w %, gdzie 0% oznacza zamknięcie a 100% pełne otwarcie. Aktualne położenie przepustnicy może być przez chwilę inne, ponieważ napęd aktualizuje położenie w cyklach 5-20 sekundowych.
Przy zaniku zasilania proces spalania nie jest kontrolowany. Aby zapobiec możliwości wzrostu stężenia CO (trujący czad) w przypadku niepełnego spalania przed osiągnięciem fazy żaru, regulator wyposażony jest we własne źródło zasilania awaryjnego – przerwy w zasilaniu do 8 sekund nie zakłócają jego pracy(w tym czasie może załączyć się zasilanie awaryjne), jeśli przerwa trwa dłużej to przed wyłączeniem się regulatora nastąpi awaryjne uchylenie przepustnicy powietrza w granicach 20…100% zgodnie z nastawą parametru <18>P.Err.
W trybie pracy automatycznej każde otwarcie drzwiczek powoduje ustawienie przepustnicy na wartość określoną parametrem <19>=P_Px(patrz parametry) a zamknięcie drzwiczek start cyklu palenia zaświeci się zielona lampka (1).Jeśli palenisko pozostanie zimne to po czasie<22>+<24>(patrz parametry) regulator zamknie przepustnicę i przejdzie do stanu spoczynkowego. Podobnie zachowa się regulator w przypadku załączenia zasilania.
Zwiększenie ciągu kominowego
W czasie normalnej pracy rozgrzane gazy spalinowe przechodzą przez Moduł Akumulacji Ciepła ( MAC ) gdzie ochładzając się oddają ciepło. W czasie rozpalania, gdy komin jest zimny, jego ciąg może być niewystarczający. Optymalizator ma możliwość sterowania układem zwiększania ciągu kominowego za pomocą wyjścia K1. Do tego wyjścia może być podłączony siłownik klapy obejścia MAC lub generator ciągu. W zależności od zastosowanego siłownika i od ustawienia parametru „<50> Układ zwiększania ciągu kominowego” mamy następujące możliwości:

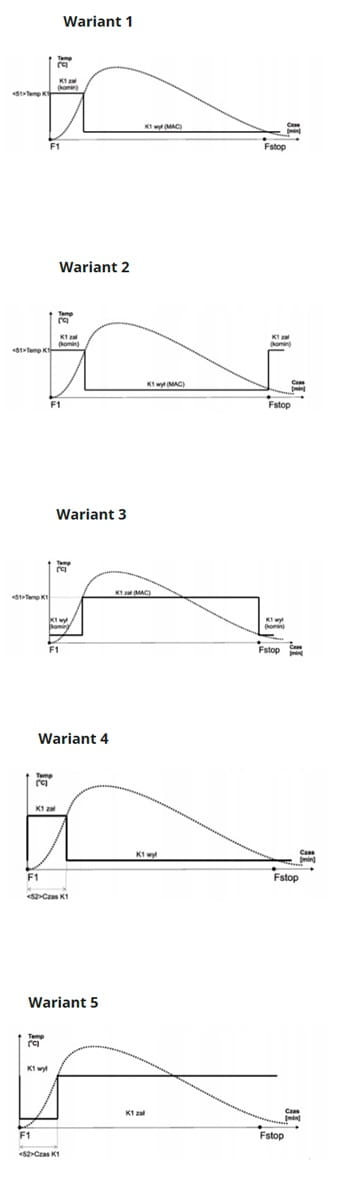

Wariant 1
Parametr „<50> Układ zwiększania ciągu kominowego”=1. W stanie spoczynku wyjście K1 jest wyłączone. Klapa jest skierowana na MAC . Początek fazy startu F1 powoduje załączenie wyjścia „K1” i skierowania gazów spalinowych bezpośrednio do komina. Po zakończeniu fazy startu F1, jeśli zostanie osiągnięta zadana temperatura („<51>Temp.K1”) klapa jest wyłączana i kieruje gazy spalinowe do MAC.
Wariant 2
Parametr „<50> Układ zwiększania ciągu kominowego”=2. W stanie spoczynku wyjście K1 jest załączone. Klapa jest skierowana na komin. Po zakończeniu fazy startu F1, jeśli zostanie osiągnięta zadana temperatura („<51> Temp. K1”) klapa jest wyłączana i kieruje gazy spalinowe do MAC. Po zakończeniu spalania, K1 jest załączany. Klapa ponownie skierowana na komin.
Wariant 3
Parametr „<50> Układ zwiększania ciągu kominowego”=3. W stanie spoczynku wyjście K1 jest wyłączone. Klapa jest skierowana na komin. Po zakończeniu fazy startu F1, jeśli zostanie osiągnięta zadana temperatura („<51>Temp.K1”) regulator załącza wyjście „K1” powodując przekierowanie gazów spalinowych do MAC. Po zakończeniu spalania, K1 jest wyłączane. Klapa ponownie skierowana na komin.
Wariant 4
Parametr „<50> Układ zwiększania ciągu kominowego”=4. Do wyjścia K1 jest podłączony wentylator generatora ciągu kominowego. Generator załączy się z początkiem fazy startu F1 a wyłączy po 1 minucie (parametr„<52>CzasK1”).
Regulator wyposażony w czujnik otwarcia drzwiczek zareaguje z wyprzedzeniem – załączy generator już z chwilą otwarcia drzwiczek czyli w fazie Fx.
Wariant 5
Parametr „<50> Układ zwiększania ciągu kominowego”=5. Do wyjścia K1 jest podłączona wentylacja. Wentylacja wyłączy się z początkiem fazy startu F1 a włączy po 1 minucie (parametr „<52>CzasK1”).
Regulator wyposażony w czujnik otwarcia drzwiczek zareaguje z wyprzedzeniem – wyłączy wentylację już z chwilą otwarcia drzwiczek czyli w fazie Fx.
Dodatkowe funkcje optymalizatora
Do optymalizatora można podłączyć zewnętrzne urządzenie kontrolujące stężenie tlenku węgla (CO). W przypadku wykrycia zagrożenia otworzy się przepustnica powietrza poprawiając wentylację pomieszczenia, dodatkowo włączy się sygnalizacja alarmu w optymalizatorze.
Optymalizator załączy wyjście ALARM w przypadku uszkodzenia czujnika temperatury paleniska(T1) lub przekroczenia stężenia CO.
Obsługa optymalizatora

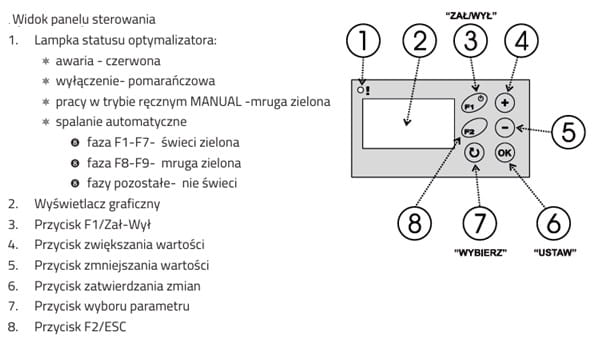

Na panelu sterowania znajdują się elementy kontrolujące pracę optymalizatora.
W stanie wyłączenia świeci się jedynie pomarańczowa lampka kontrolna (7) a na wyświetlaczu graficznym podana jest temperatura kominka. Przepustnica jest otwarta a wyjścia wyłączone.
Załączenie optymalizatora nastąpi po przyciśnięciu ZAŁ/WYŁ/F1 (3) lub w przypadku wystąpienia sytuacji ALARMOWEJ (uszkodzenie czujnika temp., przekroczenie max temp. kominka, zagrożenie czadem). Aby wyłączyć optymalizator należy ponownie przycisnąć ZAŁ/WYŁ/F1 (3) i przytrzymać przez ok. 1 sek. Przy załączonym optymalizatorze przycisk F1 może mieć dodatkowe znaczenie, jeśli przy nim wyświetlana jest ikonka.
Stan urządzenia prezentowany jest na wyświetlaczu graficznym (2). Wyświetlane ekrany informują o pracy urządzeń, temperaturze czujników, umożliwiają zmianę parametrów itp. Zmianę ekranu dokonuje się naciskając przycisk WYBIERZ (7). Jeśli jest to ekran umożliwiający zmianę parametru należy przycisnąć USTAW (6). Zacznie mrugać pole parametru, którego wartość można zmienić przyciskając „+” (4) lub „-” (5). Przyciskiem USTAW (6) zatwierdzamy zmiany - pole parametru przestaje mrugać.
Zmieniony parametr niepotwierdzony w przeciągu 30 sekund nie jest przyjęty przez optymalizator pole przestaje mrugać i przywracana jest poprzednia jego wartość.
Przycisk F2- ESC (8) powoduje zaniechanie bieżącej czynności i przejście do ekranu pracy optymalizatora (F2 może mieć dodatkowe znaczenie, jeśli przy nim wyświetlana jest ikonka).

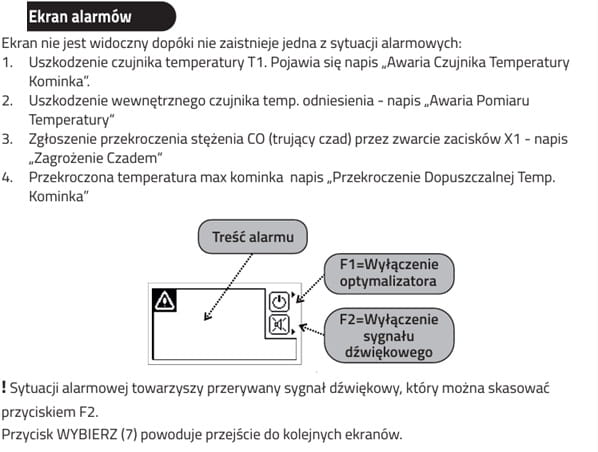

Ekran alarmów
Ekran nie jest widoczny dopóki nie zaistnieje jedna z sytuacji alarmowych:
- Uszkodzenie czujnika temperatury T1. Pojawia się napis „Awaria Czujnika Temperatury Kominka”.
- Uszkodzenie wewnętrznego czujnika temp. odniesienia - napis „Awaria Pomiaru Temperatury“
- Zgłoszenie przekroczenia stężenia CO (trujący czad) przez zwarcie zacisków X1 - napis „Zagrożenie Czadem“
- Przekroczona temperatura max kominka napis „Przekroczenie Dopuszczalnej Temp. Kominka”
Sytuacji alarmowej towarzyszy przerywany sygnał dźwiękowy, który można skasować przyciskiem F2.
Przycisk WYBIERZ (7) powoduje przejście do kolejnych ekranów.

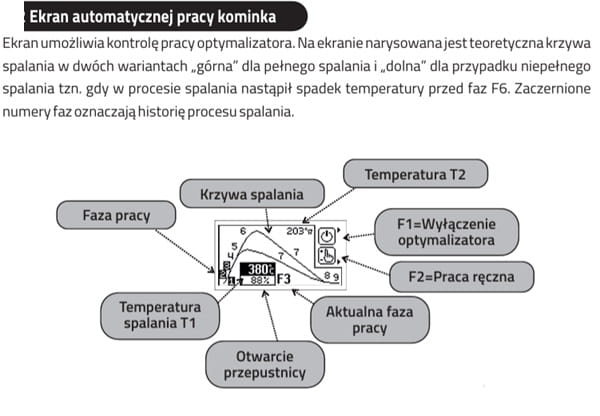

Ekran automatycznej pracy kominka
Ekran umożliwia kontrolę pracy optymalizatora. Na ekranie narysowana jest teoretyczna krzywa spalania w dwóch wariantach „górna” dla pełnego spalania i „dolna” dla przypadku niepełnego spalania tzn. gdy w procesie spalania nastąpił spadek temperatury przed faz F6. Zaczernione numery faz oznaczają historię procesu spalania.
W trybie pracy automatycznej każde otwarcie drzwiczek powoduje ustawienie przepustnicy na 100% a zamknięcie drzwiczek start cyklu palenia zaświeci się zielona lampka (1).Jeśli palenisko pozostanie zimne to po czasie <22>+<24> (patrz parametry) optymalizator zamknie przepustnicę i przejdzie do stanu spoczynkowego. Podobnie zachowa się optymalizator w przypadku załączenia zasilania.
Przy pracy bez czujnika otwarcia drzwiczek do sterowania służy klawiatura. Naciśnięcie „+”(4) spowoduje otwarcie przepustnicy i rozpoczęcie cyklu. Najlepiej przed każdym otwarciem drzwiczek nacisnąć „+”(4) co spowoduje otwarcie przepustnicy (żeby uniknąć dymienia). Po zapaleniu paliwa i zamknięciu drzwiczek należy ponownie przycisnąć „+”(4) co spowoduje restart cyklu spalania.
Osiągnięciu fazy żaru F8 towarzyszy przerywany sygnał dźwiękowy (można skasować przyciskiem USTAW (6), mrugający numer fazy na zmianę z symbolem płomienia oraz mruganie zielonej lampki (8) co sygnalizuje konieczność uzupełnienia paliwa w przypadku kontynuacji palenia.
Optymalizator może pracować w trybie automatycznym lub manualnym (sterowanie ręczne). Dłuższe przyciśnięcie F2 (8) ok. 2sek powoduje przejście do trybu manualnego. Przycisk WYBIERZ (7)powoduje przejście do kolejnych ekranów.

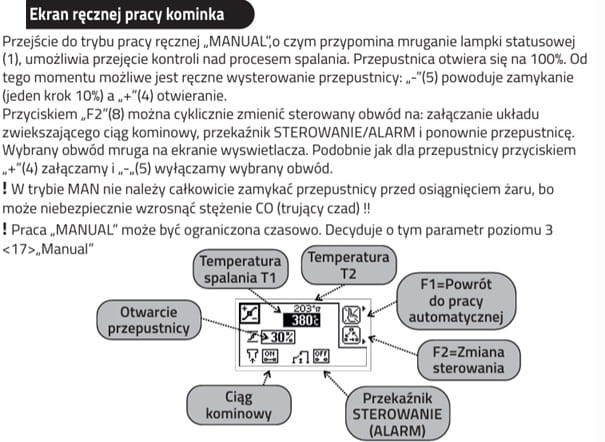

Przejście do trybu pracy ręcznej MANUAL, o czym przypomina mruganie lampki statusowej (1), umożliwia przejęcie kontroli nad procesem spalania. Przepustnica otwiera się na 100%. Od tego momentu możliwe jest ręczne wysterowanie przepustnicy: „-” (5) powoduje zamykanie (jeden krok 10%) a „+” (4) otwieranie.
Przyciskiem „F2”(8) można cyklicznie zmienić sterowany obwód na: załączanie układu zwiększającego ciąg kominowy, przekaźnik STEROWANIE ALARM i ponownie przepustnicę. Wybrany obwód mruga na ekranie wyświetlacza. Podobnie jak dla przepustnicy przyciskiem „+” (4) załączamy i „-„ (5) wyłączamy wybrany obwód.
W trybie MAN nie należy całkowicie zamykać przepustnicy przed osiągnięciem żaru, bo może niebezpiecznie wzrosnąć stężenie CO (trujący czad).
Praca „ MANUAL ” może być ograniczona czasowo. Decyduje o tym parametr poziomu 3 <17>„Manual”
Powrót do pracy automatycznej następuje po przyciśnięciu „F1” (3).
Przycisk WYBIERZ (7) powoduje przejście do kolejnych ekranów.
Ekran historii spalania

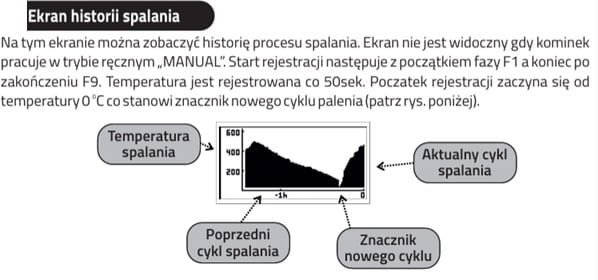

Na tym ekranie można zobaczyć historię procesu spalania. Ekran nie jest widoczny gdy kominek pracuje w trybie ręcznym „MANUAL”. Start rejestracji następuje z początkiem fazy F1 a koniec po o zakończeniu F9. Temperatura jest rejestrowana co 50sek. Początek rejestracji zaczyna się od temperatury 0C co stanowi znacznik nowego cyklu palenia.
Przycisk WYBIERZ (7) powoduje przejście do kolejnych ekranów.
Ekran informacyjny

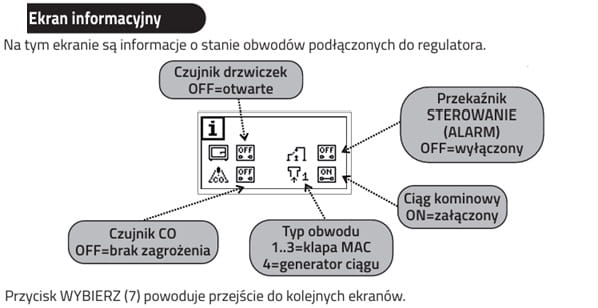

Na tym ekranie są informacje o stanie obwodów podłączonych do regulatora.
Przycisk WYBIERZ (7) powoduje przejście do kolejnych ekranów.

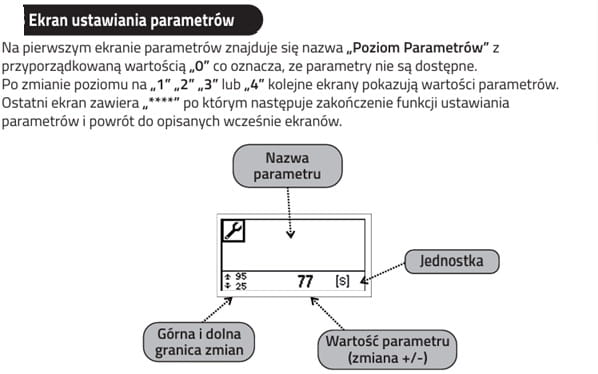

Ekran ustawiania parametrów

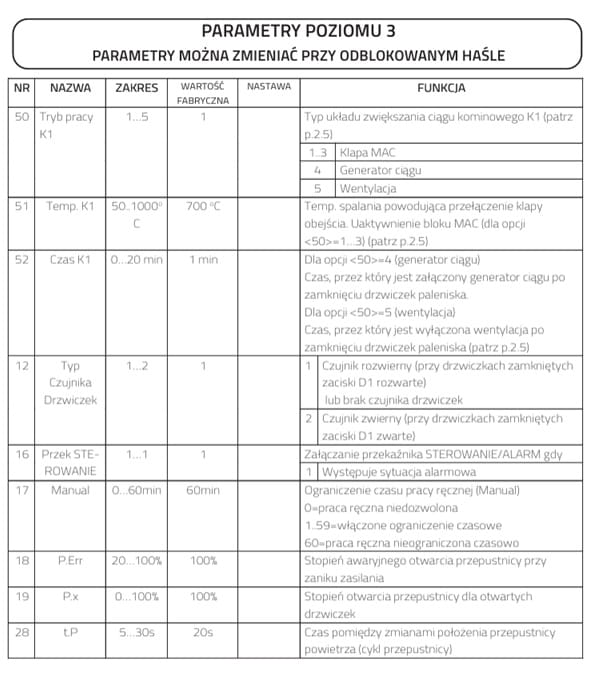

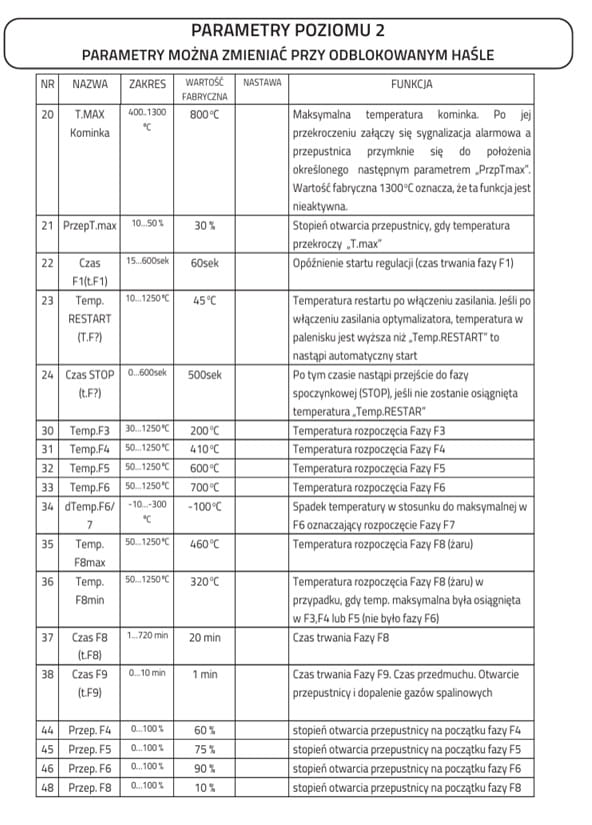

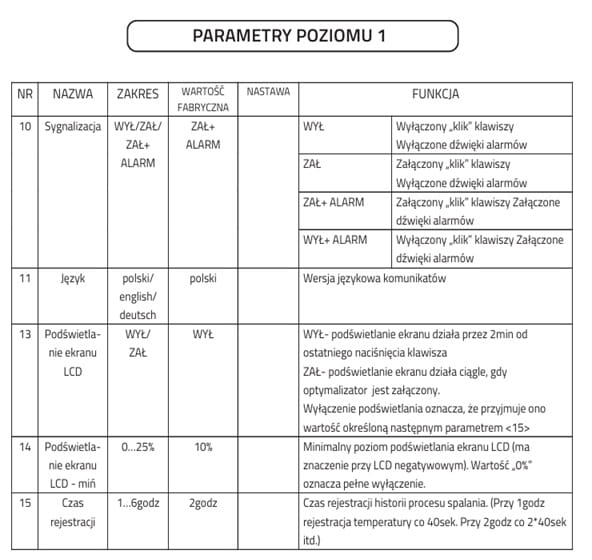

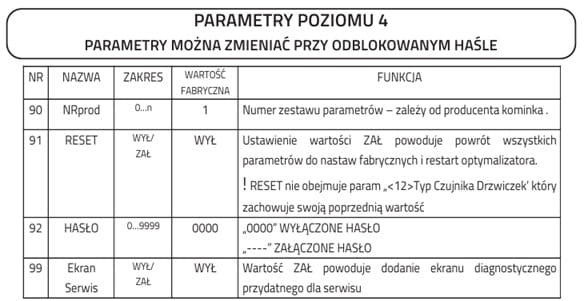

Na pierwszym ekranie parametrów znajduje się nazwa „Poziom Parametrów” z przyporządkowaną wartością „0” co oznacza, że parametry nie są dostępne. Po zmianie poziomu na „1”„2”„3” lub „4” kolejne ekrany pokazują wartości parametrów. Ostatni ekran zawiera „****” parametrów, po którym następuje zakończenie funkcji ustawiania parametrów i powrót do opisanych wcześnie ekranów.
Przykładowa zmiana parametru „<30> Temp. rozpoczęcia fazy F3” (parametr poziomu 2).
Przycisnąć:
- Wielokrotnie „ WYBIERZ ” (7) -> aż pojawi się ekran ustawiania parametrów
- „Poziom PARAMETRÓW 0”
- „USTAW ”–> zacznie mrugać„0”
- dwukrotnie ”+”-> mruga „2”
- „ USTAW” ->przestaje mrugać „2” (wybrano parametry poziomu 2)
- Wielokrotnie „ WYBIERZ -> aż wyświetli się„<30> Temp. rozpoczęcia fazy F3”
- „ USTAW ”-> zacznie mrugać aktualna wartość, którą chcemy zmienić
- „+/-”-„-> ustawiamy nową wartość
- „ USTAW ”-> zatwierdzenie nowej wartości
- Wielokrotnie "WYBIERZ" ->aż pojawi się ekran końca ustawiania parametrów „***”
- Ponownie„ WYBIERZ ””-> powrót do ekranu pracy kominka

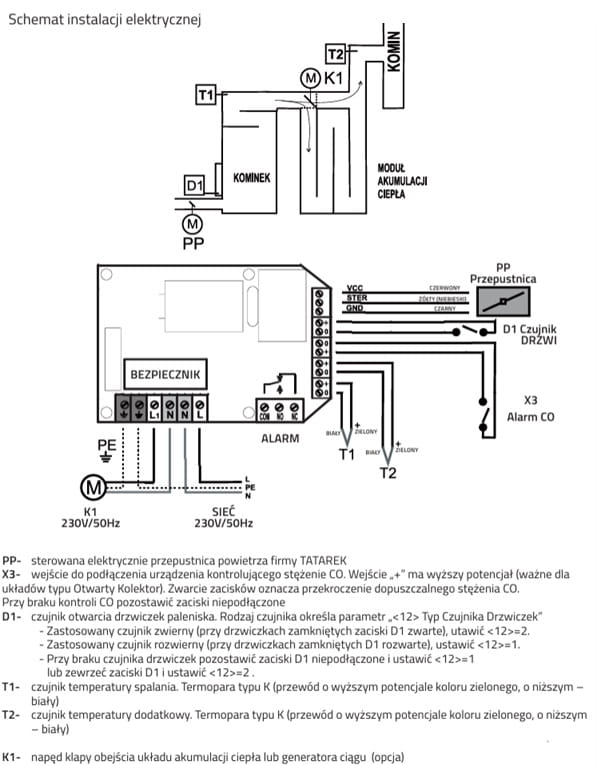

Instalowanie optymalizatora
OPTYMALIZATOR ZASILANY JEST Z SIECI 230V/50Hz. WSZELKIE MANIPULACJE ZWIĄZANE INSTALACJĄ POWINNY BYĆ WYKONYWANE PRZY ODŁĄCZONYM ZASILANIU.
OPTYMALIZATOR NALEŻY PODŁACZYĆ DO SIECI PRZEWODEM ZERUJĄCYM Z UŻYCIEM URZĄDZENIA RÓŻNICOWEGO ODCINANIA ZASILANIA ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI.
NIE ODPOWIADAMY ZA SZKODY WYNIKŁE Z NIEPRAWIDŁOWEGO UŻYTKOWANIA OPTYMALIZATORA.
Instalowanie optymalizatora
OPTYMALIZATOR ZASILANY JEST Z SIECI 230V/50Hz. WSZELKIE MANIPULACJE ZWIĄZANE INSTALACJĄ POWINNY BYĆ WYKONYWANE PRZY ODŁĄCZONYM ZASILANIU.
OPTYMALIZATOR NALEŻY PODŁACZYĆ DO SIECI PRZEWODEM ZERUJĄCYM Z UŻYCIEM URZĄDZENIA RÓŻNICOWEGO ODCINANIA ZASILANIA ZGODNIE Z OBOWIĄZUJĄCYMI PRZEPISAMI.
NIE ODPOWIADAMY ZA SZKODY WYNIKŁE Z NIEPRAWIDŁOWEGO UŻYTKOWANIA OPTYMALIZATORA.
Producent udziela gwarancji na okres 24 miesięcy od daty zakupu regulatora. Producent nie odpowiada za uszkodzenia mechaniczne powstałe z winy użytkownika. SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKALUB INNE OSOBYNIEUPRAWNIONE DOŚWIADCZENIANAPRAWGWARANCYJNYCH POWODUJE UNIEWAŻNIENIE UPRAWNIEŃDO GWARANCJI.
