Optymalizator procesu spalania (sterownik) - Zestaw sterujący do wkładów tradycyjnych i systemów akumulacji ciepła RT-08 OS TITANIUM (przepustnica 120mm), podtynkowy

Dostępność: duża ilość
Wysyłka w: 4 dni
Cena: 1 575,00 zł

Cena regularna:

1575.00
ilość szt

towar niedostępny

dodaj do przechowalni
Producent: tatarek
Kod produktu: 2713

Opis

Zalety stosowania sterownika RT-08 OS:

  • Oszczędność opału do 30% !
  • Komfort i bezpieczeństwo.
  • Płynne sterowanie pracą przepustnicy regulującej dopływ powietrza do spalania na podstawie temperatury spalin.
  • Stabilizacja i wydłużenie procesu spalania w kominku.
  • Informowanie o konieczności dołożenia opału.
  • Zapobieganie przegrzaniu paleniska.
  • Zapobieganie wychłodzeniu paleniska po zakończonej pracy.
  • Współpraca z czujnikiem czadu.
  • Współpraca z czujnikiem drzwiczek paleniska.
  • Pamięć na wypadek zaniku napięcia w sieci.
  • Awaryjne otwarcie przepustnicy w przypadku zaniku napięcia.
  • Współpraca z serwem klapy kominowej (np. klapa Moritz’a)
  • Współpraca z urządzeniem zewnętrznym (np. wentylacja).
  • Możliwość obsługi pompy ładujące bufor (przy zastosowaniu opcjonalnych czujników temperatury wody)

RT-08 OS – sterownik przeznaczony do obsługi pieców zduńskich, wkładów kominkowych z akumulacją ciepła jak i tradycyjnych wkładów kominkowych wyposażonych w bezpośredni dopływ powietrza do komory spalania.

Dzięki pomiarowi temperatury dokonywanemu bezpośrednio nad komorą spalania, pozwala na najbardziej wydajną regulację dopływu powietrza, co w połączeniu z odpowiednimi algorytmami sterowania (fazy palenia) pozwala na zoptymalizowanie przebiegu spalania i tym samym bardziej ekonomiczne wykorzystanie ciepła pozyskanego w tym procesie.

Dzięki zastosowaniu naszego sterownika mogą Państwo zaoszczędzić do 30% opału !

Płynna regulacja pracy przepustnicy doprowadzającej powietrze do paleniska dostosowana jest do trzech podstawowych faz spalania – fazy wzrostu temperatury, fazy spalania oraz fazy obniżania temperatury. Pozwala to na dobór odpowiedniej dawki powietrza, niezbędnej w procesie spalania drewna do pozyskania energii cieplnej przez jak najdłuższy czas.

Pod koniec procesu spalania, w fazie żaru, sterownik informuje użytkownika o konieczności dołożenia paliwa. Jeżeli to nie nastąpi wykonuje przedmuch komory spalania w celu usunięcia ewentualnych gazów i przechodzi w stan spoczynku zamykając przepustnicę powietrza. Dzięki temu zabezpiecza kominek i pomieszczenie w którym on się znajduje przed wychłodzeniem.

Posiada możliwość równoległej obsługi modułu akumulacji ciepła oraz nasady wodnej, która również często znajduje zastosowanie w tego typu instalacjach.

Sterownik może być wyposażony w czujnik otwarcia drzwiczek paleniska. Może współpracować z czujnikiem czadu (CO) i wentylatorem wyciągowym. Dodatkowo sterownik ten ma możliwość obsługi napędu klapy kominowej (np. Moritz’a) w celu zwiększania ciągu kominowego.

Model posiada wbudowane zasilanie awaryjne zabezpieczające instalację na wypadek zaniku napięcia, które ma za zadanie doprowadzić do całkowitego otwarcia przepustnicy i tym samym bezpiecznego wygaszenia paleniska.

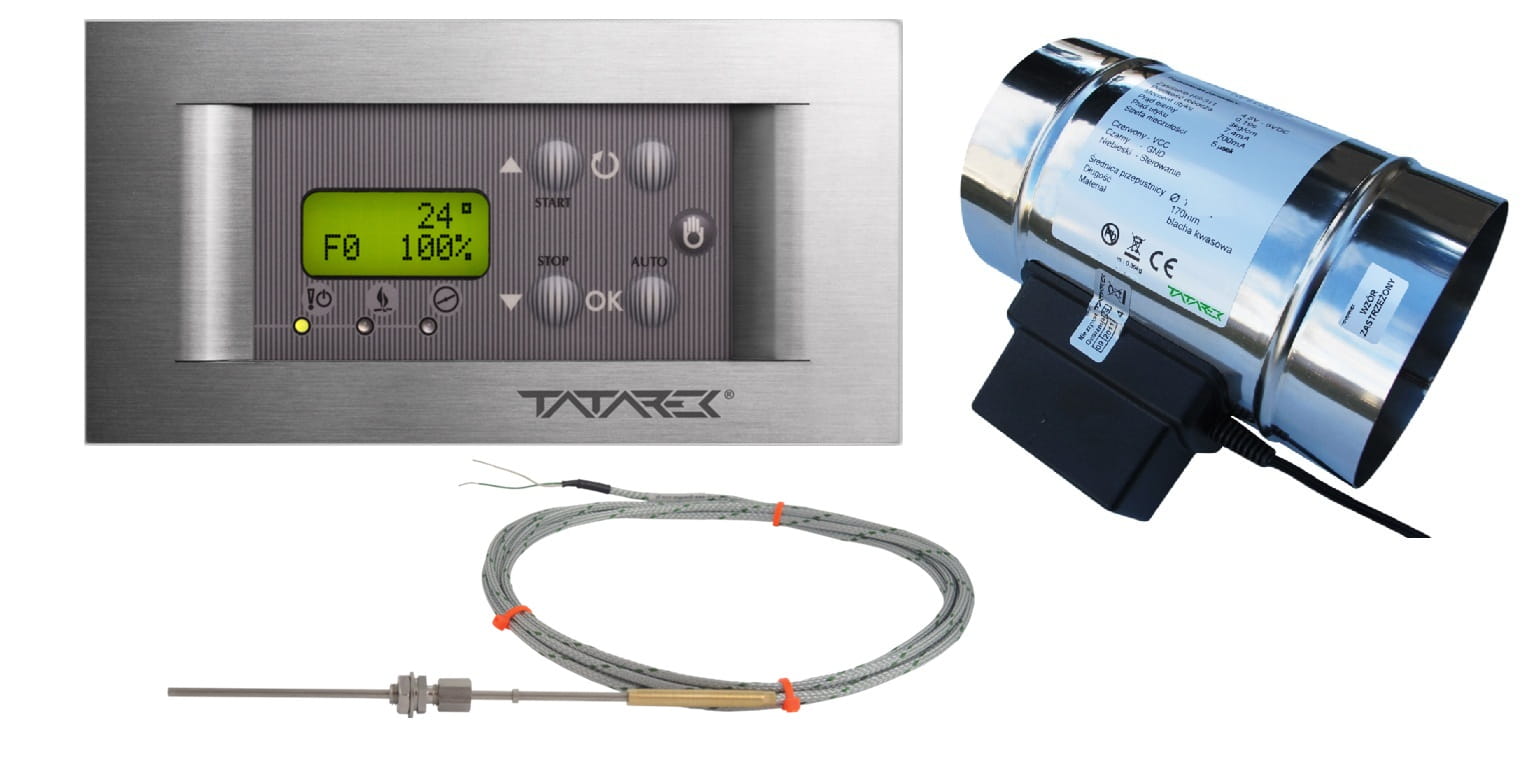

W zestawie znajdują się:

  • Sterownik z wyświetlaczem LCD
  • Ramka osłonowa Titanium Design
  • Przepustnica
  • Jeden czujnik pomiaru temperatury spalin
  • Puszka montażowa

Specyfikacja:

  • Czujnik temperatury spalin: Termopara K
  • Design: Titanium Design
  • Ilość wyjść sterujących napędem klapy: 1 * 250W/230V/50Hz
  • Ilość czujników temperatury spalin: 1
  • Ilość wyjść sterujących beznapięciowo: 1
  • Ilość wyjść na czujnik temperatury spalin: 1
  • Maksymalna moc przyłączeniowa: 250 W
  • Pobór mocy: 5 W
  • Rodzaj obudowy: Podtynkowa
  • Rodzaj przepustnicy: Uszczelniona
  • Średnica przepustnicy: 120mm
  • Temperatura pracy: 0 - 40°C
  • Ilość wyjść sterujących napędem przepustnicy: 1 * 5V/500mA/DC
  • Wymiary: 148x80x55 mm
  • Zasilanie: 230 V 50 Hz

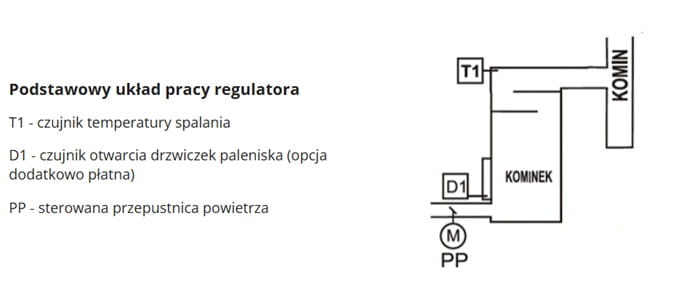

Zasada działania

Za pomocą przepustnicy powietrza regulator kontroluje proces spalania i utrzymania fazy żaru. Dzięki obniżeniu krzywej spalania w fazie wzrostu temperatury i podniesieniu przy spadku, regulator wydłuża proces palenia. Regulator rozpoczyna pracę z chwilą zamknięcia drzwiczek paleniska (czujnik otwarcia drzwi), nadzoruje proces spalania (czujnik temperatury spalania, przepustnica powietrza), zamyka dopływ powietrza z chwilą osiągnięcia żaru w palenisku. Dodatkowo regulator może zwiększyć ciąg kominowy w fazie rozpalania (napęd klapy obejścia układu akumulacji ciepła). W sytuacjach alarmowych (również w przypadku zaniku zasilania) otwierana jest przepustnica powietrza umożliwiając pełne dopalenie wsadu paliwa. Specjalne wejście do współpracy z dowolnym zewnętrznym urządzeniem kontrolującym stężenie tlenku węgla (CO) zwiększa bezpieczeństwo użytkowania kominka. Regulator wyposażony jest we własne źródło zasilania awaryjnego  przerwy w zasilaniu do 8 sekund nie zakłócają jego pracy (w tym czasie może załączyć się zasilanie buforowe), jeśli przerwa trwa dłużej to przed wyłączeniem się regulatora nastąpi awaryjne otwarcie przepustnicy powietrza.

Zalety optymalizatora spalania:

  • obniżenie maksymalnej temperatury spalania
  • wydłużenie procesu palenia- obniżenie zużycia paliwa
  • wydłużenie czasu eksploatacji wkładu kominkowego
  • zamknięcie dopływu powietrza po zakończeniu palenia (zapobieganie wychładzaniu paleniska)
  • optymalne wykorzystanie modułu akumulacji ciepła
  • współpraca z czujnikiem CO (otwarcie przewietrzania w przypadku alarmu)

Regulator może sterować kominkiem bez czujnika otwarcia drzwiczek. W takim przypadku wykorzystywane są przyciski klawiatury.

Fazy pracy regulatora

Regulator kontroluje proces spalania jako cykl następujących faz:

  1. F0/STOP - Faza spoczynkowa. Regulator oczekuje na otwarcie drzwiczek i przygotowanie   paliwa do kolejnego palenia. F0 jest stanem przejsciowym do STOP . W stanie   STOP przepustnica jest zamknięta.
  2. F1 - Faza startu. Po załadowaniu paliwa i jego zapaleniu zamykamy drzwiczki   paleniska. Jest to sygnał dla regulatora, że rozpoczęto cykl spalania. Przepustnica   jest w pełni otwarta.
  3. F2 - Faza rozpalania. Po osiągnięciu temperatury granicznej następuje przejście do F3
  4. F3,F4 - Fazy wzrostu temperatury. Przepustnica jest stopniowo przymykana.
  5. F5 - Faza spalania. Oczekiwanie na osiągnięcie maksymalnej temperatury spalania.
  6. F6 - Faza obniżania temperatury. Przepustnica ponownie jest stopniowo przymykana.
  7. F7  - Faza żaru. Sygnalizacja konieczności uzupełnienia paliwa.
  8. F8 - Faza usuwania gazów spalinowych. Następuje otwarcie przepustnicy a następnie jej zamknięcie i przejście do fazy spoczynkowej.

Przepustnica powietrza

Przepustnica ustawia dopływ powietrza do komory spalania zależnie od fazy pracy regulatora. W czasie ruchu przepustnicy zapala się lampka kontrolna (9). Mruganie tej lampki oznacza chwilowe przeciążenie napędu na skutek napotkanych oporów.

Ograniczenie max temperatury spalania

Przekroczenie temp. określonej parametrem „T.max” spowoduje  przymknięcie przepustnicy do poziomu 10…50%  (parametr „PrzepT.max”) i załączenie sygnalizacji alarmowej. Proces o przymykania przepustnicy rozpoczyna się na 50C przed osiągnięciem tej granicy. Wyłączenie  alarmu i powrót do normalnej pracy przepustnicy nastąpi gdy temp. obniży się do poziomu T.max-50C.

Programy  warianty pracy regulatora

Podstawową funkcją regulatora jest optymalizowanie procesu spalania poprzez regulację przepustnicy powietrza. Regulator może kontrolować dystrybucję wytworzonego ciepła w następujących wariantach:

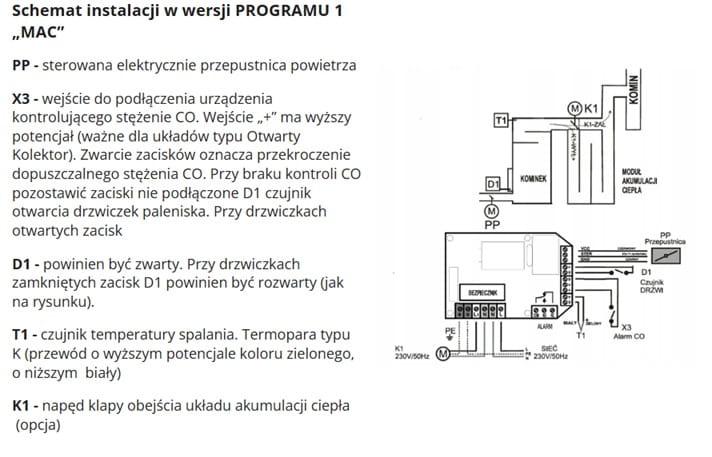

PROGRAM 1 „MAC”

  1. W czasie normalnej pracy rozgrzane gazy spalinowe przechodzą przez Moduł Akumulacji Ciepła (MAC) gdzie ochładzając się oddają ciepło. W czasie rozpalania, gdy komin jest zimny, jego ciąg może być niewystarczający. Regulator ustawia klapę „K1” w położenie ominięcia MAC i skierowania gazów spalinowych bezpośrednio do komina. Po   osiągnięciu zadanej temperatury (rozgrzaniu komina) klapa jest przestawiana i kieruje gazy spalinowe do MAC.
  2. Do regulatora można podłączyć zewnętrzne urządzenie kontrolujące stężenie tlenku węgla (CO). W przypadku wykrycia zagrożenia otworzy się przepustnica powietrza poprawiając wentylację pomieszczenia, dodatkowo włączy się sygnalizacja alarmu w regulatorze.

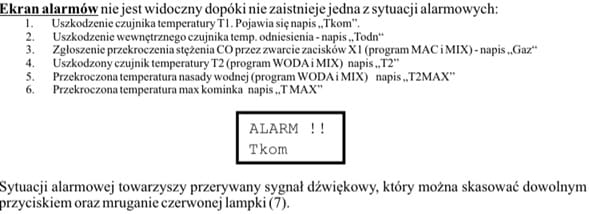

  3. Regulator załączy wyjście ALARM w przypadku uszkodzenia czujnika temperatury paleniska (T1) lub przekroczenia stężenia CO2.

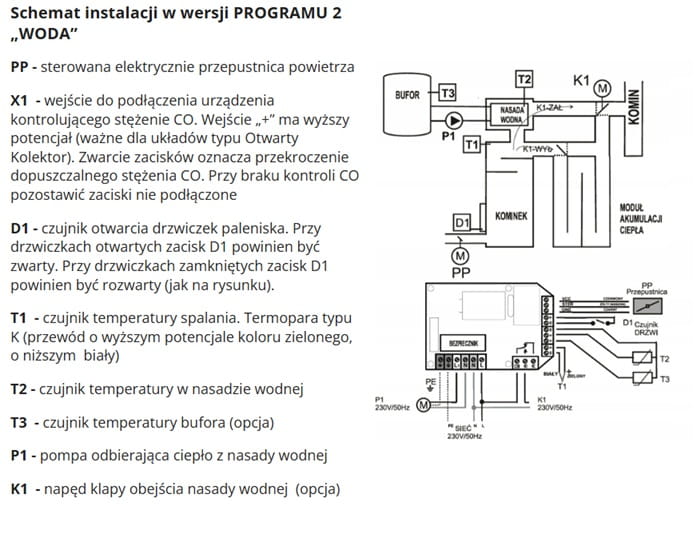

PROGRAM 2 „WODA”

  1. Kominek wyposażony jest w nasadę wodną. Jeśli temperatura wody w nasadzie osiągnie zadana  wartość (czujnik temp. T2) i jest wyższa niż temp. bufora (T3) to załączy się pompa „P1” ładująca  bufor.
  2. Sterowana klapa „K1” kieruje ciepłe gazy spalinowe do nasady wodnej gdy jest zapotrzebowanie na ciepłą wodę.

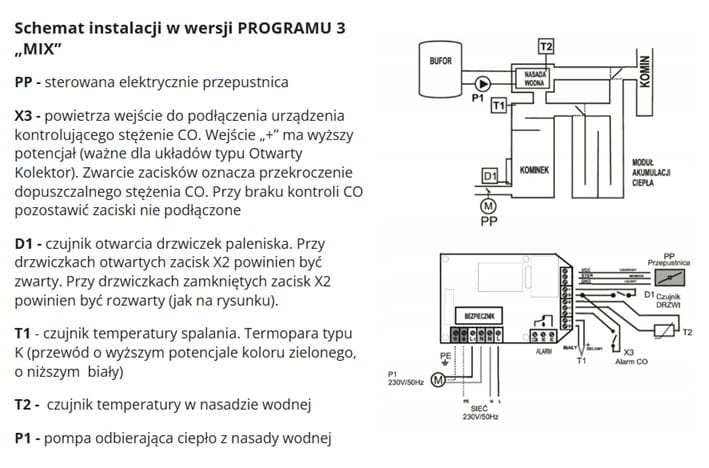

PROGRAM 3 „MIX”

  1. Kominek wyposażony jest w nasadę wodną. Jeśli temperatura wody w nasadzie osiągnie zadana wartość (czujnik temp. T2)  to załączy się pompa „P1” odbierająca ciepło (np. ładująca bufor).
  2. Do regulatora można podłączyć zewnętrzne urządzenie kontrolujące stężenie tlenku węgla (CO). W przypadku wykrycia zagrożenia otworzy się przepustnica powietrza poprawiając wentylację pomieszczenia, dodatkowo włączy się sygnalizacja alarmu w regulatorze.
  3. Regulator załączy wyjście ALARM w przypadku uszkodzenia czujnika temperatury paleniska (T1) lub przekroczenia stężenia CO2.

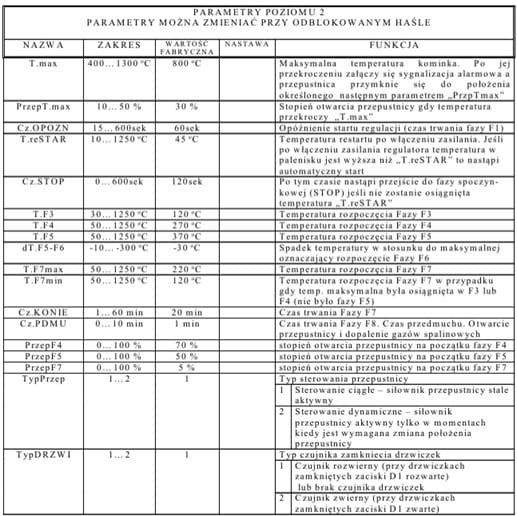

WYBÓR PROGRAMU I ZWIĄZANE Z NIM NASTAWY DOSTĘPNE SĄ W PARAMETRACH POZIOMU 3

Instalowanie regulatora

REGULATOR ZASILANY JEST Z SIECI 230V/50Hz. WSZELKIE MANIPULACJE ZWIĄZANE Z   INSTALACJĄ POWINNY BYĆ WYKONYWANE PRZY ODŁĄCZONYM ZASILANIU

REGULATOR NALEŻY PODŁACZYĆ DO SIECI Z PRZEWODEM ZERUJĄCYM Z UŻYCIEM  URZĄDZENIA RÓŻNICOWEGO ODCINANIA ZASILANIA ZGODNIE Z OBOWIĄZUJĄCYMI  PRZEPISAMI

Informacje dotyczące montażu regulatora

Do prawidłowego montażu urządzenia konieczne będą:

  • wkrętak z izolacją elektryczną  ø 2,5 mm z końcówką płaską
  • wkrętak z izolacją elektryczną ø 2,5 mm z końcówką krzyżakową no.0

Przydatne mogą być również:

  • cążki z cienkimi końcówkami i izolacją elektryczną uchwytów

Zalecane przewody służące do podłączenia urządzeń peryferyjnych do regulatora:

  • przewód doprowadzający zasilanie: linka 3 x 0,75 mm²
  • przewód przyłączeniowy przepustnicy: 3 x 0,5 mm² ( nie zalecane przedłużanie przewodu ) dł. 3 m
  • przewód przyłączeniowy siłownika klapy 230V: 3 x 0,75 mm²
  • przewód przyłączeniowy do styku STEROWANIE:    min.    2    x    0,5    mm²        (    bez    ograniczeń    )

Przedłużanie przewodu termopary jest niewskazane, a jeżeli takowe okazuje się niezbędne  konieczny jest osobny zakup przewodu przedłużającego ze złączem o odpowiednich parametrach, bądź całego przewodu z czujnikiem o odpowiedniej.

Montaż regulatora należy przeprowadzić z należytą starannością, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), oraz zachowaniem ostrożności podczas dokręcania styków w kostkach przyłączeniowych regulatora podczas montażu przewodów, tak aby nie doszło do mechanicznego ich uszkodzenia na skutek użycia zbyt dużej siły.

CZUJNIK TERMOPARY posiada naniesiony laserem znacznik na płaszczu zewnętrznym - oznaczający maksymalną głębokość instalacji w elemencie, w którym będzie dokonywany pomiar temperatury !!! Niewłaściwy montaż czujnika może prowadzić do jego przedwczesnego zużycia !!!



WAŻNE ZALECENIA MONTAŻOWE

Przed montażem regulatora należy upewnić się czy jest zapewnione bezpieczne doprowadzenie zasilania do budynku, natomiast w przypadku jeżeli do budynku jest doprowadzone czasowo napięcie „budowlane”, należy pamiętać w momencie jego przełączania na napięcie właściwe o rozłączeniu przewodów   napięciowych od regulatora!!!

Należy też pamiętać o bezwzględnym podłączeniu przewodu uziemiającego !!!

Regulator powinien się znajdować w bezpośrednim sąsiedztwie kominka, tak aby zapewnić stały podgląd parametrów pracy instalacji i jak najszybsze przekazanie informacji w wypadku wystąpienia jakiejkolwiek awarii.

W celu zabezpieczenia regulatora przed nadmierną temperaturą panującą w pobliżu wkładu - regulator nie powinien być montowany w samej obudowie kominka, za wyjątkiem miejsc specjalnie do tego przygotowanych pod kątem zabezpieczenia temperaturowego.

Zbyt wysoka temperatura otoczenia regulatora,  może z czasem wpływać niekorzystnie na żywotność niektórych podzespołów i tym samym prowadzić do przedwczesnego ich zużycia.

Przed montażem całości osprzętu, należy przewidzieć pozostawienie otworów rewizyjnych w samej obudowie kominka, które zapewnią prosty i nieskomplikowany dostęp do osprzętu peryferyjnego regulatora  przepustnicy zimnego powietrza (PP) i czujników temperatury (T1 i T2). Pozwoli to w przyszłości na dokonanie okresowego przeglądu czystości skrzydła przepustnicy, jak również zapewni bezproblemowy dostęp do czujnika temperatury w przypadku jego awarii bądź uszkodzenia.

Obsługa regulatora

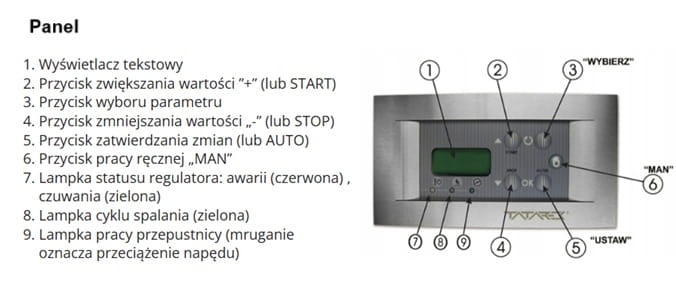

Na panelu sterowania znajdują się elementy kontrolujące pracę regulatora. W stanie spoczynku świeci się jedynie zielona lampka kontrolna (7) stanu czuwania. Załączenie regulatora nastąpi po otwarciu drzwiczek paleniska. Zamknięcie drzwiczek rozpoczyna cykl spalania co sygnalizowane jest zieloną lampką (8).

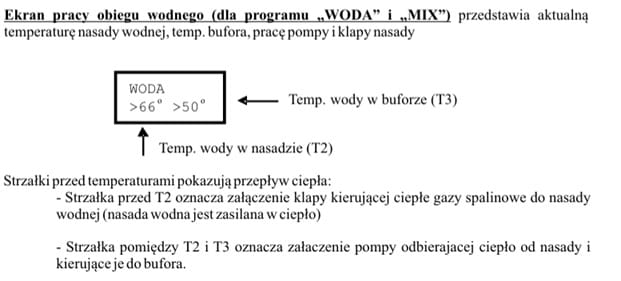

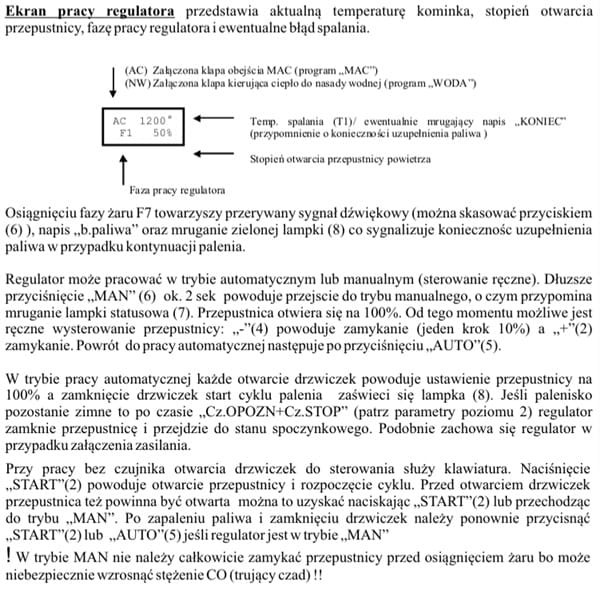

Stan urządzenia prezentowany jest na wyświetlaczu tekstowym (1). Wyświetlane ekrany informują o pracy urządzeń, temperaturze paleniska, umożliwiają zmianę parametrów itp. Zmianę ekranu dokonuje się naciskając przycisk WYBIERZ (3). Jeśli jest to ekran umożliwiający zmianę parametru należy przycisnąć USTAW (5). Zacznie mrugać wartość parametru, którą można zmienić przyciskając „+” (2) lub „-„ (4). Przyciskiem USTAW (5) zatwierdzamy zmiany - pole parametru przestaje mrugać. Zmieniony parametr nie potwierdzony w przeciągu 10 sekund nie jest przyjęty przez regulator  pole przestaje mrugać i przywracana jest poprzednia jego wartość.

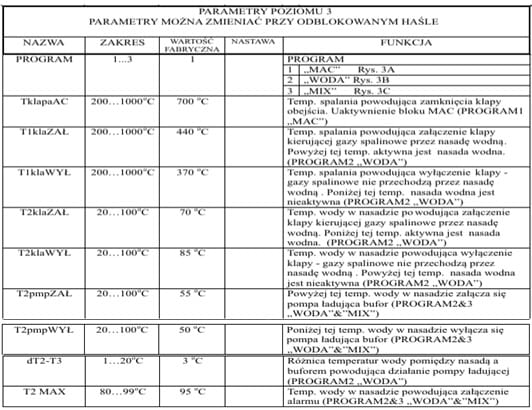

Przykładowa zmiana parametru „TklapaAC” określającego temperaturę przy której zostanie przełączona klapa obejścia SAC (parametr poziomu 3).    Przycisnąć:

  • “WYBIERZ”  aż pojawi się ekran ustawiania parametrów „SerwisNr 0”
  • „USTAW” > zacznie mrugać „0”
  • Trzykrotnie ”+” -> mruga „3”
  • „USTAW” ->przestaje mrugać „3” (wybrano parametry poziomu 3)
  •  „WYBIERZ” aż wyświetli się „TklapaAC” (aktualna wartość)
  • „USTAW” -> zacznie mrugać aktualna wartość którą chcemy zmienić
  •  „+”/”-„ -> ustawiamy nową wartość
  •  „USTAW” -> zatwierdzenie nowej wartości
  • Wielokrotnie „WYBIERZ” aż pojawi się ekran końca ustawiania parametrów „***”

Hasło

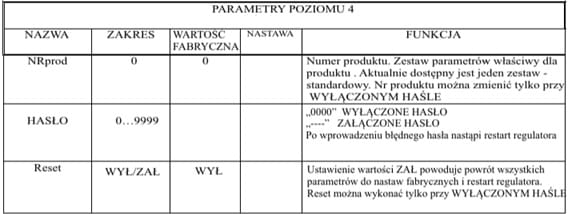

Zmiany istotnych parametrów są możliwe przy odblokowanym haśle. Aby odblokować hasło należy wprowadzić właściwą wartość kolejnych cyfr  przyciskami „+/-„ przyciskiem „WYBIERZ” zmienić pozycje cyfr a „USTAW” zakończyć procedurę wprowadzania. Odblokowane hasło ustawione jest na wartość „0000”. Ponowne wejście w procedurę zmiany hasła spowoduje ustawienie nowego hasła.

HASŁO „9999” MA ZNACZENIE SPECJALNE  POWODUJE PONOWNE AKTYWOWANIE POPRZEDNIEGO HASŁA (JEŚLI BYŁO USTAWIONE) BEZ JEGO UJAWNIANIA

HASŁO SERWISU PRODUCENTA JEST STAŁE, NIEZALEŻNE OD HASŁA UŻYTKOWNIKA - NIE POWINNO BYĆ UJAWNIANE UŻYTKOWNIKOWI. ZAMIAST TEGO SERWIS MOŻE USTAWIĆ UŻYTKOWNIKOWI JEGO WŁASNE HASŁO.

Przykłady haseł:

  1. Regulator został zainstalowany z wyłączonym hasłem. Użytkownik może wprowadzić własne hasło np. „1234”. Od tego momentu ważnych parametrów nie da się zmienić bez odblokowania hasła (tzn. ponownego ustawienia hasła „1234”)  Po dokonaniu zmian istotnych parametrów użytkownik może pozostawić regulator „odblokowany”, ustawić dowolne nowe hasło lub wprowadzić „9999” co spowoduje ponowne aktywowanie hasła „1234”
  2. Producent przekazał regulator z ustawionym hasłem. Użytkownik nie ma możliwości ingerowania w istotne parametry. Serwis ma możliwość zmiany nastaw za pomocą własnego „tajnego” hasła. Serwisant na koniec wprowadza swoje „tajne” hasło  lub  „9999”,  użytkownik nadal nie ma dostępu do istotnych parametrów
  3. Producent przekazał regulator z ustawionym hasłem. Użytkownik nie ma możliwości ingerowania w istotne parametry. Serwisant ma możliwość zmiany nastaw za pomocą własnego „tajnego” hasła. Serwisant na koniec pozostawia regulator „odblokowany”.  Użytkownik ma dostęp do istotnych parametrów, może wprowadzić własne hasło jak w przykładzie nr 1.
  4. Producent przekazał regulator z ustawionym hasłem. Użytkownik nie ma możliwości ingerowania w istotne parametry. Serwisant ma możliwość zmiany nastaw za pomocą własnego „tajnego” hasła. Serwisant na koniec ustawia hasło np. „1234” i ujawnia je użytkownikowi.  Użytkownik ma dostęp do istotnych parametrów, ale bez znajomości hasła inne osoby nie mogą dokonywać zmian.
  5. Użytkownik ma odblokowany regulator lub własne hasło. Serwisant decyduje, że użytkownik jednak nie powinien mieć dostępu do istotnych parametrów. Serwisant blokuje regulator swoim „tajnym” hasłem  powoduje to skasowanie hasła użytkownika i zablokowanie regulatora
  6. Serwisant nie musi znać hasła użytkownika. Zawsze może posłużyć się swoim „tajnym” hasłem a na koniec zablokować „9999” co spowoduje ponowne aktywowanie hasła użytkownika

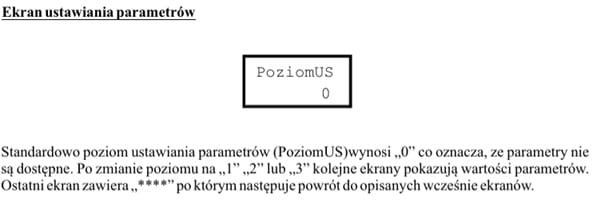

ZMIANA PARAMETRÓW PRACY REGULATORA

Po dokonaniu prawidłowego podłączenia regulatora do właściwych przewodów wg. schematu podłączeniowego dostępnego w instrukcji można dokonać włączenia regulatora przyciskiem sieciowym umieszczonym na głównym panelu sterującym.

Po włączeniu regulator będzie pracował na uśrednionych wartościach fabrycznych, podanych w tabelach zawierających PARAMETRY USTAWIEŃ  tam również podane są wszystkie najważniejsze dla użytkownika dane dotyczące obsługi regulatora.

Sama zmiana wszelkich ustawień odbywa się wyłącznie czterema przyciskami znajdującymi się na głównym panelu regulatora i chcąc dokonać zmiany wybranego z tabeli parametru należy postępować wg podanych wskazówek:

  1. (↻) Przejść klikając klawiszem WYBORU do ekranu wyświetlającego POZIOM US, na  którym oprócz tego opisu będzie podana wartość „0”
  2. (OK)  Potwierdzić chęć wejścia w zmianę parametrów klawiszem ZATWIERDŹ  wówczas  wartość „0” zacznie mrugać
  3. (+) Klawiszem „+” kliknąć odpowiednią ilość razy w zależności od parametru jaki chcemy  zmienić  jednokrotne kliknięcie pozwoli przejść do parametrów poziomu pierwszego. W  okienku zacznie mrugać cyfra „1”
  4. (OK) Wybór odpowiedniej wartości poziomu ustawień należy potwierdzić klikając  klawiszem  ZATWIERDŹ. Cyfra „1” zaświeci na stałe.
  5. (↻) Klikając klawiszem WYBORU przechodzimy wówczas przez poszczególne parametry i  wartości tego poziomu. Chcąc np. dokonać zmiany temperatury załączania pompy CO   klikamy 2 razy klawiszem WYBORU  wyświetli się wówczas opis „T zał POMP”
  6. (OK) Potwierdzenie chęci zmiany tego parametru dokonujemy klikając klawisz ZATWIERDŹ,  wówczas zacznie mrugać cyfra oznaczająca wartość temperaturową pompy  ( fabrycznie `50 )
  7. Klawiszami (+) lub (-) dokonujemy zmiany tej wartości na żądany poziom, przy czym  cyfra będzie przez cały czas mrugała
  8. (OK) Potwierdzamy naszą zmianę przyciskiem ZATWIERDŹ
  9. Zmieniona wartość została zapisana w pamięci regulatora.

Analogicznie dokonuje się zmiany wszystkich pozostałych parametrów dostępnych dla użytkownika, a opisanych w wymienionych w instrukcji tabelach, które są praktycznie najważniejszą częścią instrukcji.

Dokonując każdorazowej zmiany temperatury pracy pomp  należy o równoczesnej zmianie temperatury kominka!!! Przyjmuje się, iż temperatura pracy kominka powinna być wyższa od temp. załączenia pomp co najmniej o 3-5°C!!!

Każdą zmianę ustawień warto w początkowej fazie użytkowania regulatora nanieść w wolną rubrykę w tabeli z parametrami ustawień przy właściwym parametrze. Pomoże to w późniejszym czasie w doborze optymalnych ustawień pod kątem instalacji która jest zasilana w Państwa budynku.

!!! UWAGA !!! STOSOWANIE PRZEPUSTNICY USZCZELNIONEJ WYMAGA SPRAWDZENIA, CZY KONSTRUKCJA WKŁADU KOMINKOWEGO ZAPEWNIA WYSTARCZAJĄCY DOPŁYW POWIETRZA KONIECZNEGO DO SPALANIA GAZÓW POWSTAŁYCH W PROCESIE SPALANIA DREWNA (SPALANIE WTÓRNE). W PRZYPADKU GDY WKŁAD KOMINKOWY NIE ZAPEWNIA DOPŁYWU DODATKOWEGO POWIETRZA (JEST SZCZELNY) STOSOWANIE PRZEPUSTNICY USZCZELNIONEJ JEST ZABRONIONE PONIEWAŻ MOŻE SPOWODOWAĆ WYBUCH GAZÓW POWSTAŁYCH W WYNIKU SPALANIA DREWNA

Producent udziela gwarancji na okres  24 miesięcy od daty zakupu regulatora. Producent nie odpowiada za uszkodzenia mechaniczne powstałe z winy użytkownika. SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKALUB INNE OSOBYNIEUPRAWNIONE DOŚWIADCZENIANAPRAWGWARANCYJNYCH POWODUJE UNIEWAŻNIENIE UPRAWNIEŃDO GWARANCJI.
