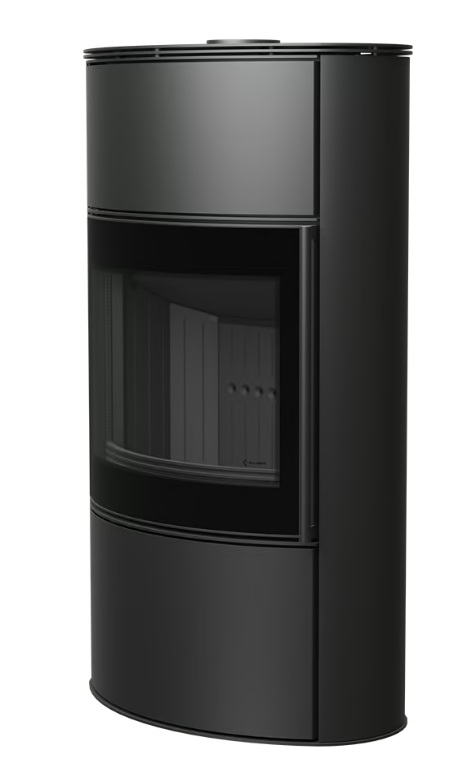

Płaszcz wodny 28 l | 3,7 kW do wody | 6,6 kW do pomieszczenia | klasa A+ I Czarny TERMOTEC

KRATKI BJORN AQUA 10 kW łączy komfort pieca wolnostojącego z możliwością przekazywania części wytworzonego ciepła do instalacji centralnego ogrzewania.

Ogień widoczny przez dużą, panoramiczną szybę ogrzewa pomieszczenie, w którym znajduje się urządzenie, a zintegrowany płaszcz wodny przekazuje część energii do wody krążącej w instalacji C.O.

Dzięki temu ciepło z drewna może być wykorzystane nie tylko w salonie – w odpowiednio zaprojektowanej instalacji może również zasilać grzejniki, ogrzewanie podłogowe, a także wspierać przygotowanie ciepłej wody użytkowej.

BJORN AQUA oferuje 10 kW mocy nominalnej, zakres pracy 7–13 kW, sprawność 80,5% oraz klasę energetyczną A+.

NAJWAŻNIEJSZE ZALETY BJORN AQUA

Ciepło dla pomieszczenia i instalacji C.O.

Zintegrowany płaszcz wodny odbiera część energii powstającej podczas spalania drewna i przekazuje ją do wody krążącej w instalacji grzewczej.

Dzięki temu piec nie ogrzewa wyłącznie salonu – w prawidłowo zaprojektowanym układzie może współpracować z grzejnikami lub innymi odbiornikami ciepła znajdującymi się w pozostałych częściach domu.

3,7 kW mocy wodnej + 6,6 kW do pomieszczenia

BJORN AQUA wykorzystuje energię w dwóch kierunkach:

• 3,7 kW nominalnej mocy wodnej przekazywanej do instalacji C.O.
• 6,6 kW nominalnej mocy do pomieszczenia

Pozwala to połączyć komfort ciepła odczuwanego bezpośrednio przy piecu z możliwością wykorzystania części energii w domowym systemie ogrzewania.

Wbudowana wężownica schładzająca

Płaszcz wodny wyposażono w zintegrowaną miedzianą wężownicę chłodzącą.

Po prawidłowym podłączeniu do zimnej wody poprzez termiczny zawór bezpieczeństwa może ona odprowadzać nadmiar energii w przypadku nadmiernego wzrostu temperatury wody w płaszczu.

To ważny element zabezpieczenia prawidłowo wykonanej instalacji.

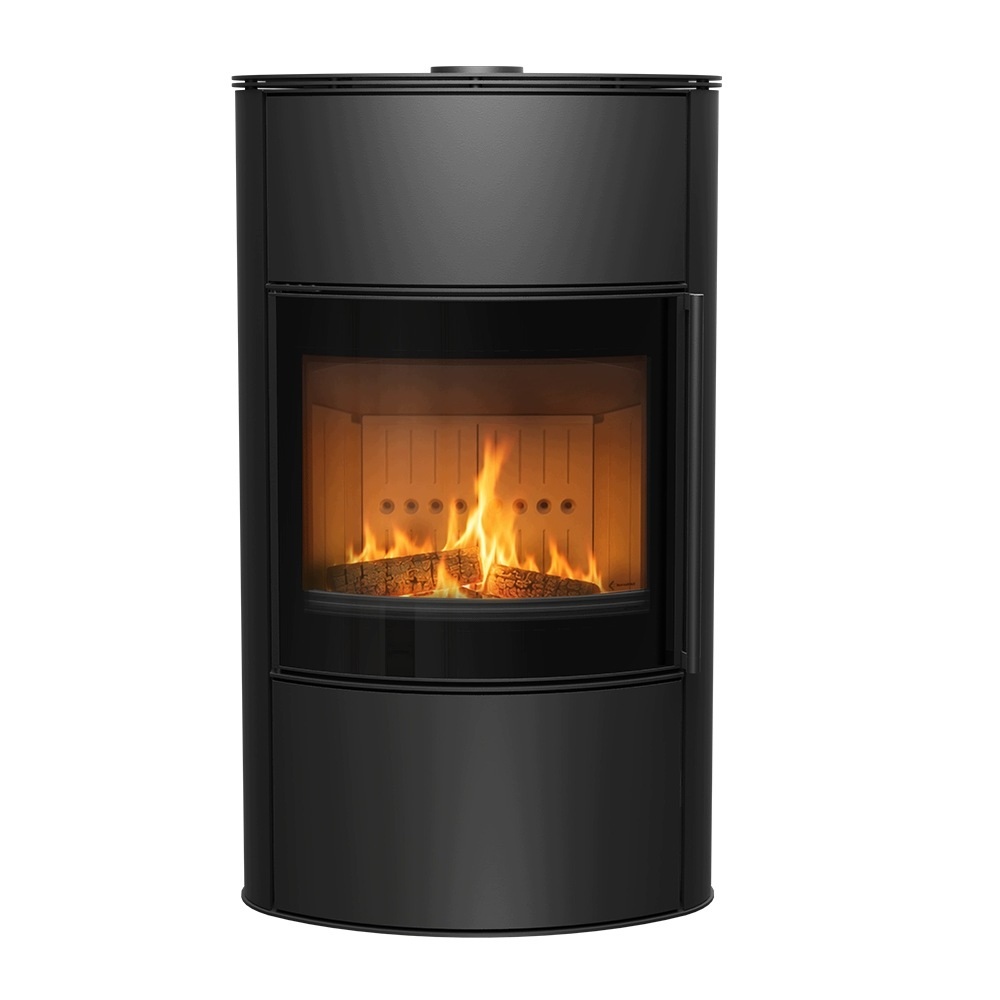

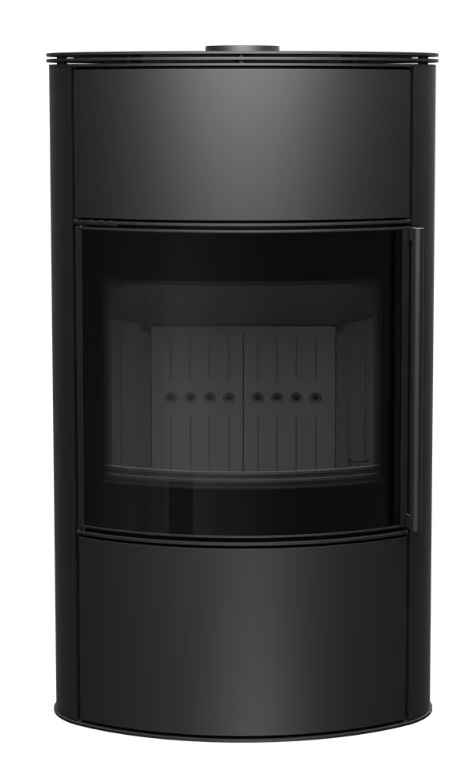

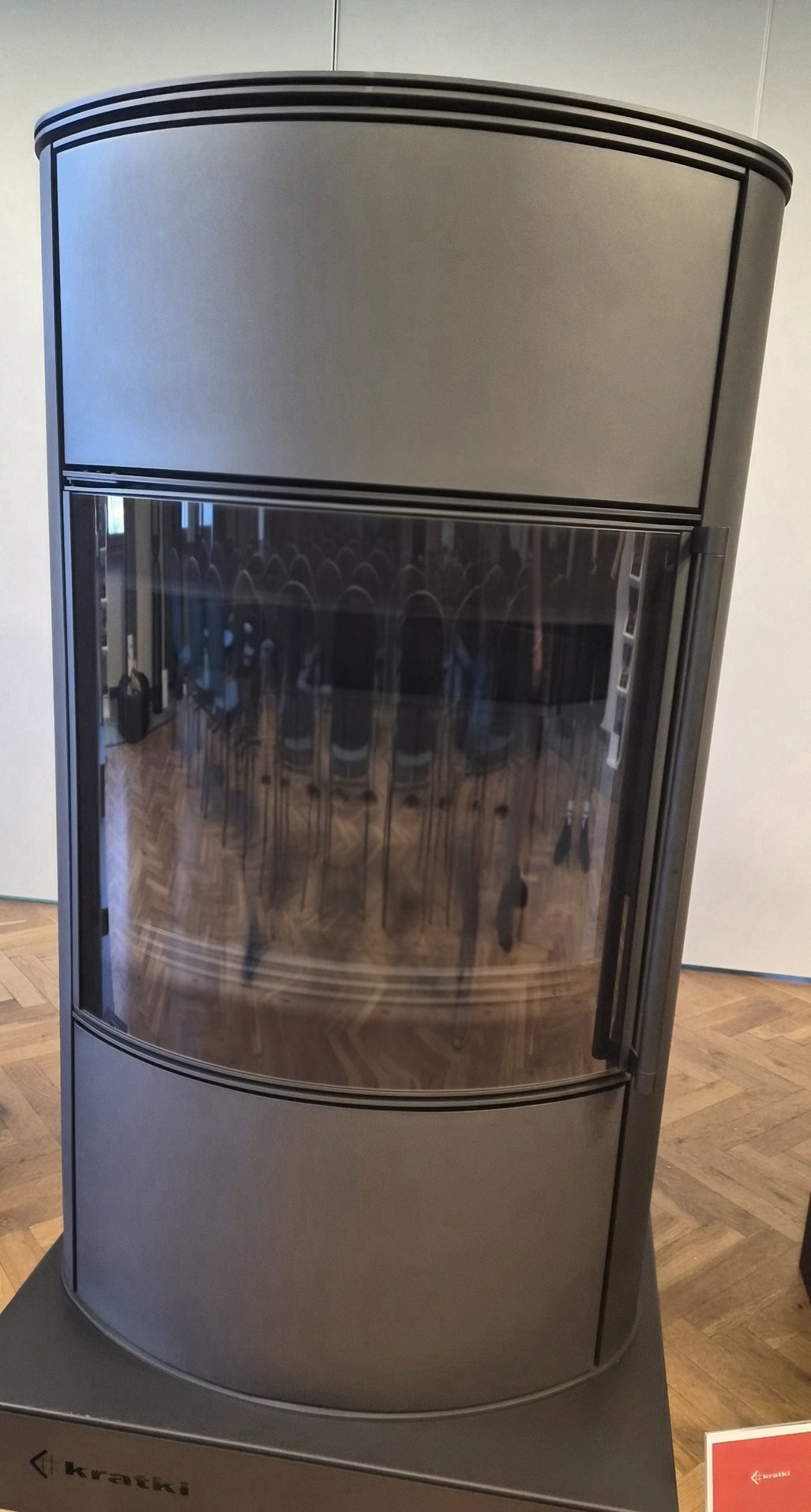

Panoramiczna szyba

Duże przeszklenie typu GLASS z czarnym dekorem dobrze eksponuje naturalny ogień i nadaje piecowi elegancką, nowoczesną formę.

BJORN AQUA może więc być zarówno funkcjonalnym elementem instalacji grzewczej, jak i centralnym punktem aranżacji salonu.

Wygodna obsługa na co dzień

Jeden regulator dopływu powietrza, system czystej szyby, pogłębiona komora, żeliwny ruszt i popielnik sprawiają, że mimo rozbudowanej konstrukcji wodnej urządzenie pozostaje wygodne w codziennym użytkowaniu.

NORMY I ZGODNOŚĆ

Ekoprojekt

BJORN AQUA spełnia europejskie wymagania dotyczące efektywności energetycznej i ograniczenia emisji. Potwierdza to nowoczesny standard konstrukcji oraz przebadane parametry pracy urządzenia.

BImSchV 2

Piec spełnia niemieckie wymagania emisyjne dla urządzeń na paliwo stałe, co stanowi dodatkowe potwierdzenie kontrolowanych parametrów spalania i emisji.

Rekuperacja

Możliwość doprowadzenia powietrza bezpośrednio z zewnątrz pozwala zastosować BJORN AQUA w odpowiednio zaprojektowanych domach z wentylacją mechaniczną lub rekuperacją.

7★ Flamme Verte

Model spełnia wymagania francuskiego systemu 7★ Flamme Verte, odnoszącego się do wysokich standardów efektywności energetycznej oraz poziomu emisji urządzeń na drewno.

Dokumentacja producenta odnosi urządzenie również do wymagań EN 16510-2-1 dla ogrzewaczy pomieszczeń na paliwa stałe.

DANE TECHNICZNE

Parametry podstawowe

• Marka: KRATKI
• Model: BJORN AQUA
• Moc nominalna: 10 kW
• Zakres mocy grzewczej: 7–13 kW
• Sprawność przy mocy nominalnej: 80,5%
• Nominalna moc wodna: 3,7 kW
• Nominalna moc do pomieszczenia: 6,6 kW
• Maksymalne ciśnienie robocze wody: 2 bar
• Średnica wylotu spalin: Ø150 mm
• Kolor: czarny
• Domykanie drzwi: nie
• Waga: 254 kg

Parametry pracy według instrukcji

• Tryb pracy: przerywany – INT
• Zużycie paliwa przy warunkach nominalnych: ok. 3,08 kg/h
• Zalecana dawka paliwa do uzyskania mocy nominalnej: 2,76 kg
• Orientacyjny interwał uzupełniania paliwa: 40 min
• Optymalna długość polan: 33 cm
• Maksymalna długość polan: 50 cm
• Minimalny ciąg kominowy przy mocy nominalnej: 12 Pa
• Przepływ masowy spalin przy mocy nominalnej: 8,6 g/s

Efektywność energetyczna

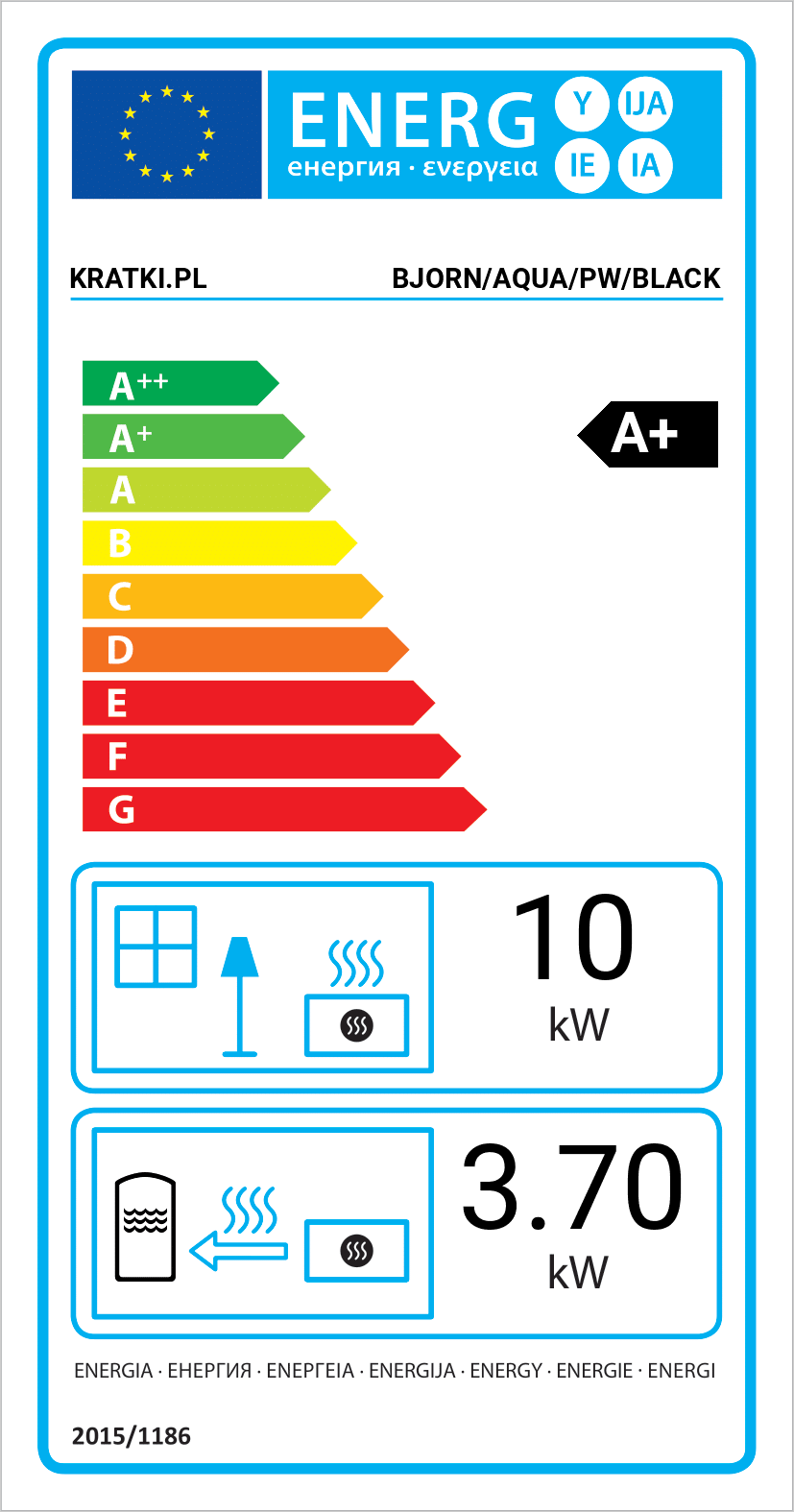

• Klasa energetyczna: A+
• EEI: 108
• Sezonowa efektywność energetyczna: 72%

Emisje przy mocy nominalnej

• CO przy 13% O₂: 0,099%
• CO: 1245 mg/m³
• Pył: 17 mg/m³
• NOx: 89 mg/m³
• OGC: 72 mg/m³

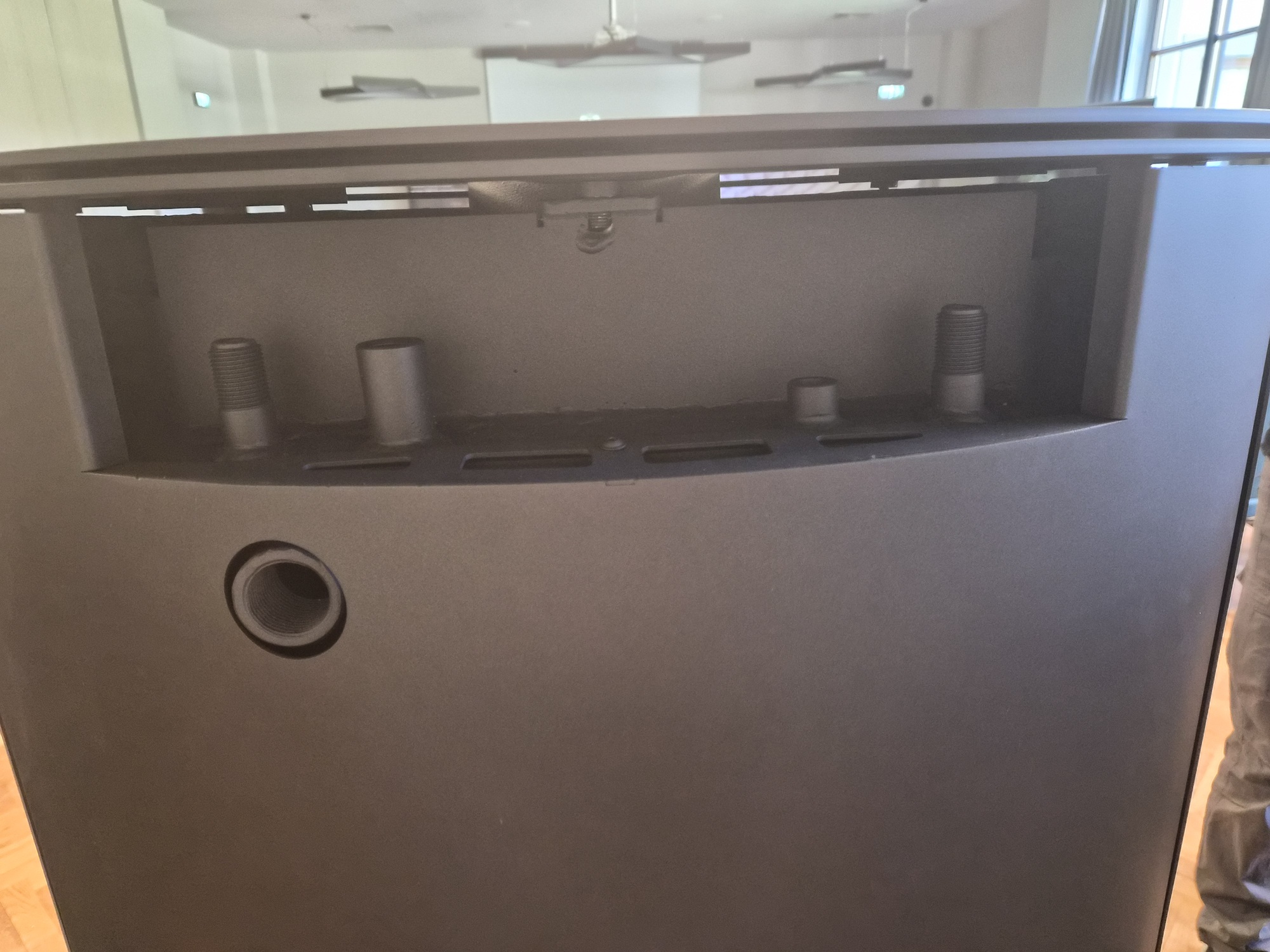

Przyłącza hydrauliczne

• zasilanie C.O.: G1
• powrót C.O.: G1
• przyłącza wężownicy chłodzącej: G 1/2
• gniazdo czujnika zaworu bezpieczeństwa termicznego
• gniazdo czujnika temperatury

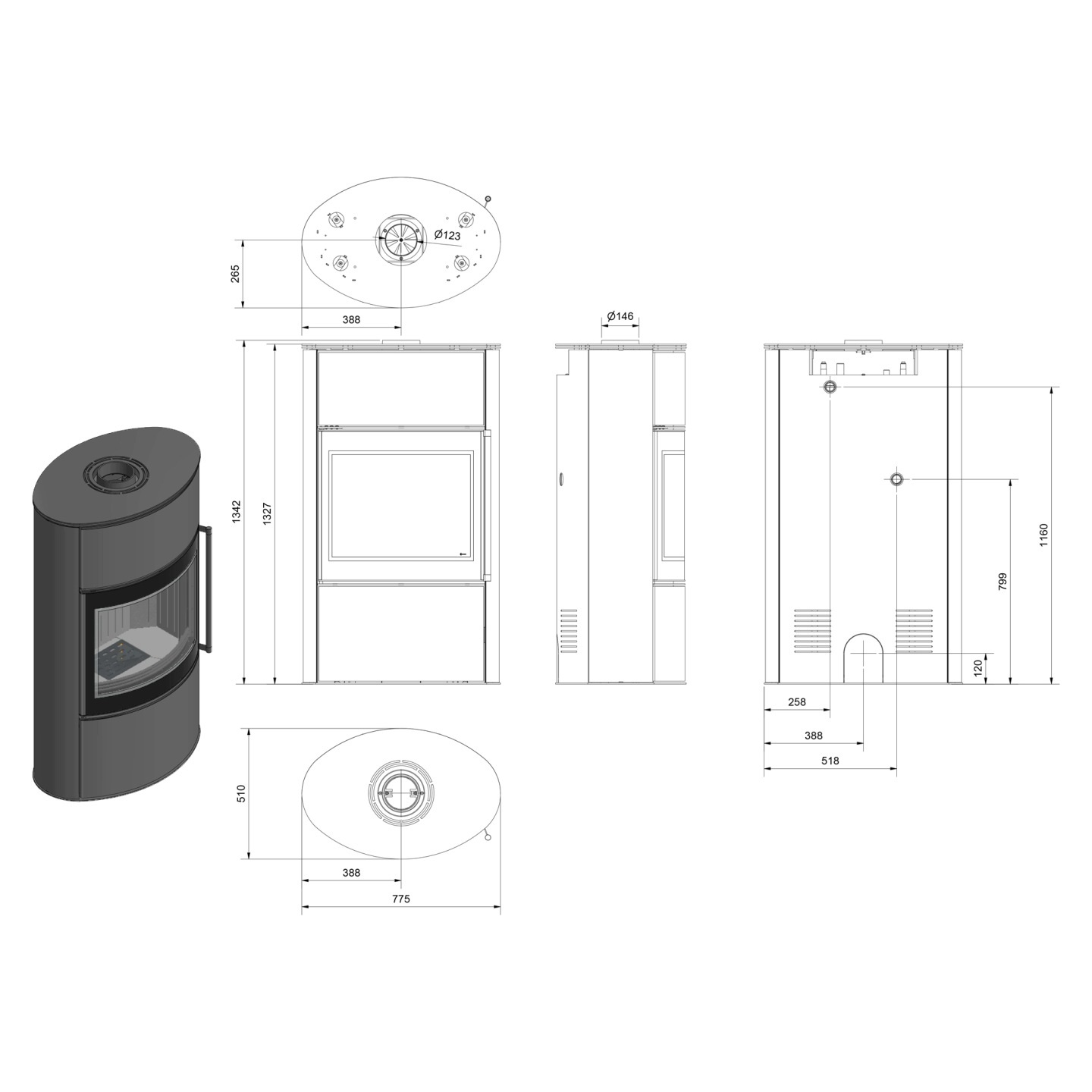

Wymiary

• Szerokość: 77,5 cm
• Wysokość: 134,2 cm
• Głębokość: 51 cm
• Waga: 254 kg

PRACA W UKŁADZIE OTWARTYM LUB ZAMKNIĘTYM

BJORN AQUA może zostać włączony zarówno do:

• otwartego układu centralnego ogrzewania
• zamkniętego układu centralnego ogrzewania

Sposób wykonania instalacji nie jest jednak uniwersalny.

Układ hydrauliczny musi zostać indywidualnie zaprojektowany do konkretnego budynku, jego zapotrzebowania cieplnego, rodzaju odbiorników oraz zastosowanych elementów zabezpieczających.

Dzięki temu BJORN AQUA daje dużą elastyczność podczas projektowania instalacji, ale jednocześnie wymaga profesjonalnego doboru jej elementów.

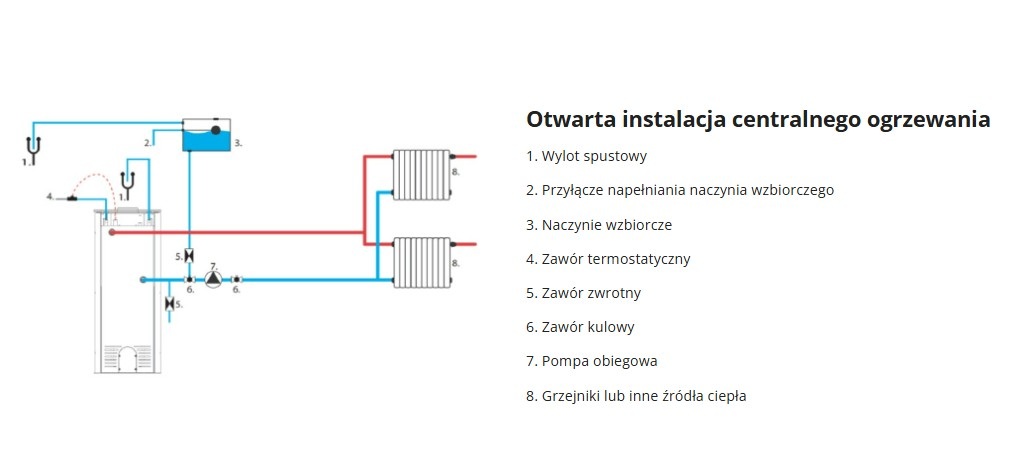

Otwarta instalacja centralnego ogrzewania

1. Wylot spustowy

2. Przyłącze napełniania naczynia wzbiorczego

3. Naczynie wzbiorcze

4. Zawór termostatyczny

5. Zawór zwrotny

6. Zawór kulowy

7. Pompa obiegowa

8. Grzejniki lub inne źródła ciepła

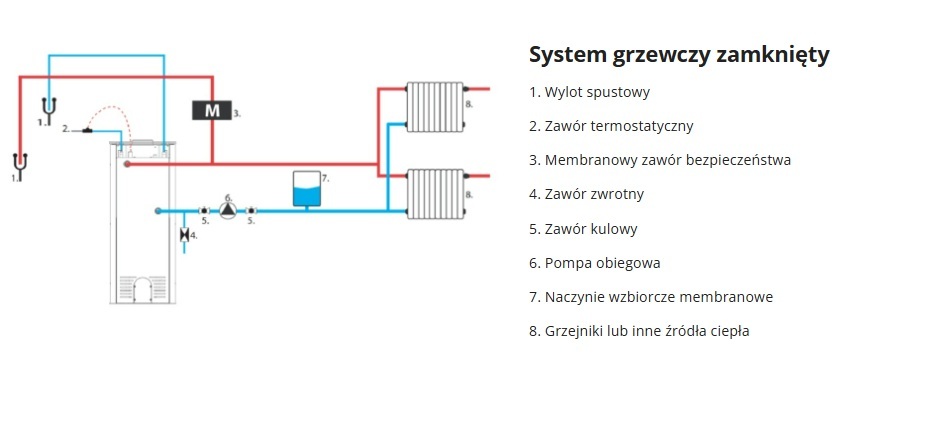

System grzewczy zamknięty

1. Wylot spustowy

2. Zawór termostatyczny

3. Membranowy zawór bezpieczeństwa

4. Zawór zwrotny

5. Zawór kulowy

6. Pompa obiegowa

7. Naczynie wzbiorcze membranowe

8. Grzejniki lub inne źródła ciepła

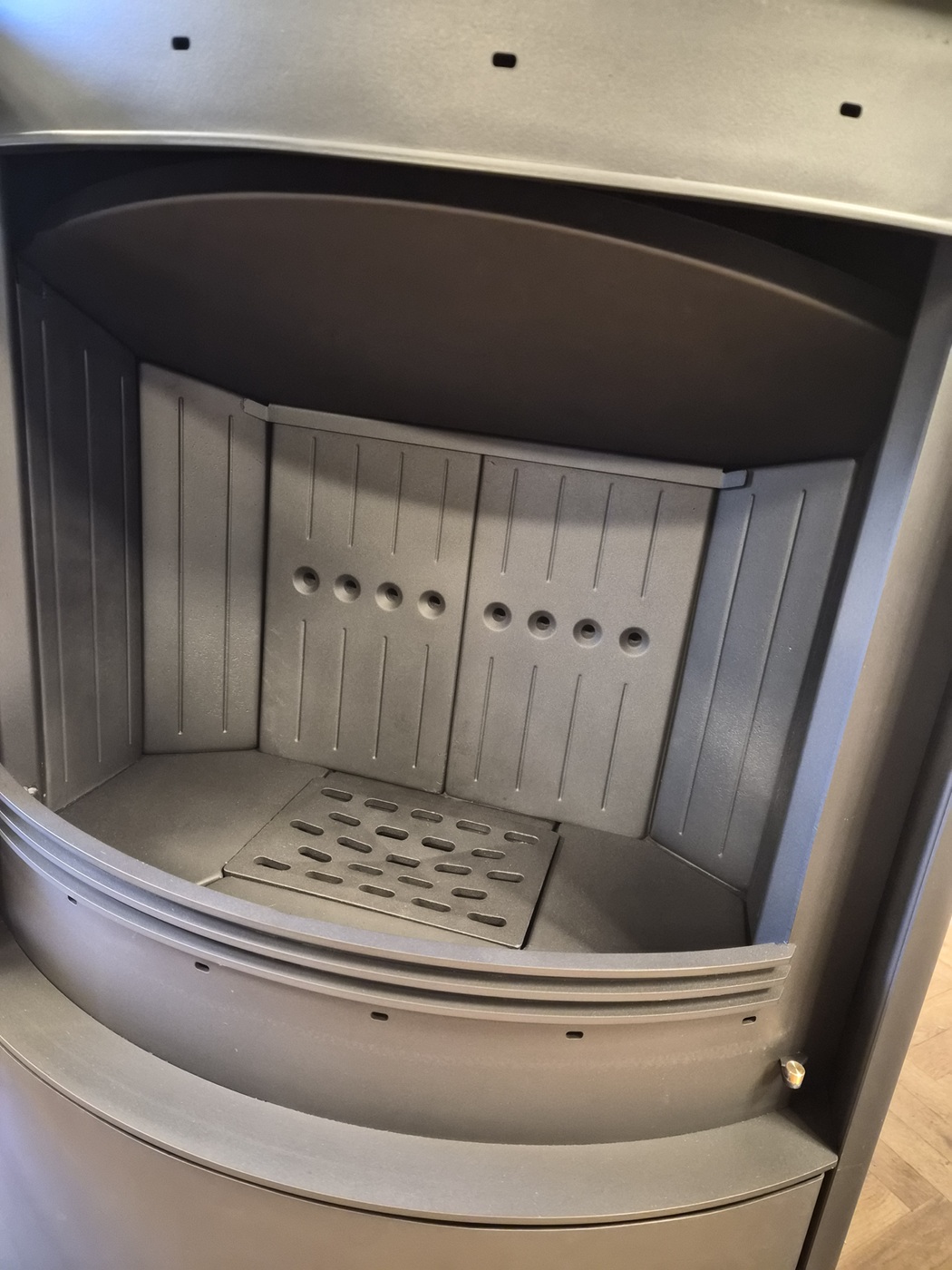

CZARN Y TERMOTEC

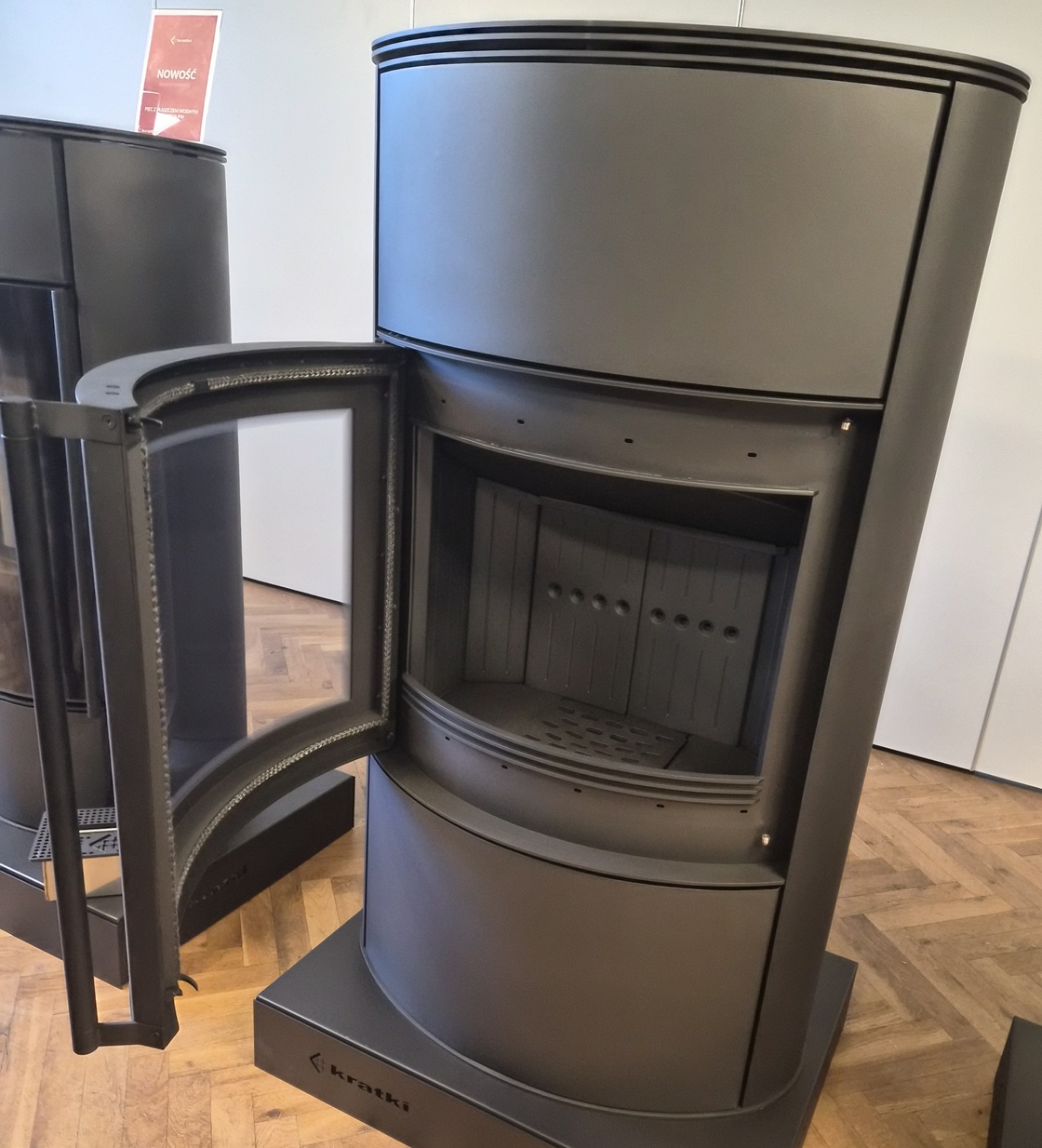

Materiał TERMOTEC zastosowany wewnątrz komory spalania posiada właściwości akumulacyjne.

Pomaga utrzymywać wysoką temperaturę w palenisku i magazynuje część energii powstającej podczas spalania.

W tej konfiguracji zastosowano czarny TERMOTEC, który podkreśla minimalistyczną stylistykę pieca i dobrze komponuje się z czarną stalową obudową.

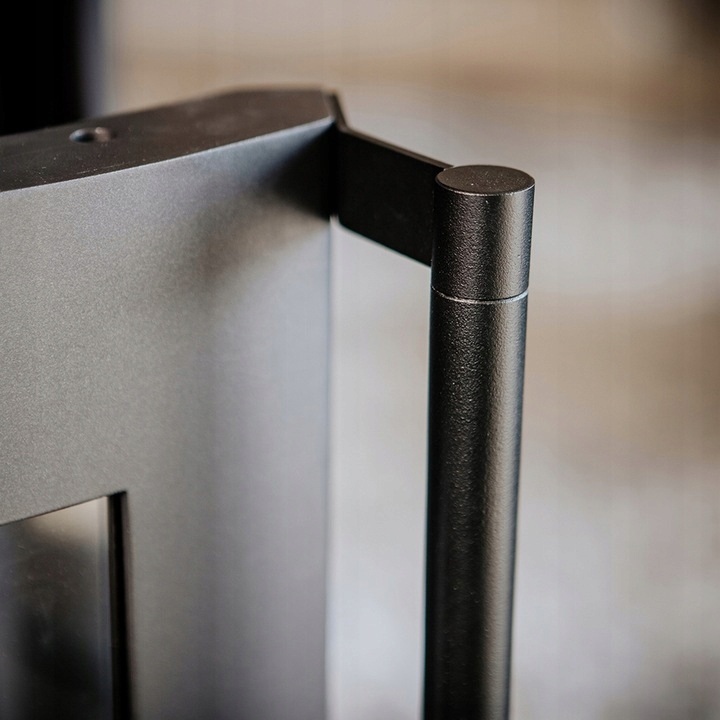

NOWOCZESA KLAMKA

Uchwyt w formie relingu zapewnia wygodny chwyt na całej swojej długości.

WBUDOWANA REGULACJA DOLOTU POWIETRZA

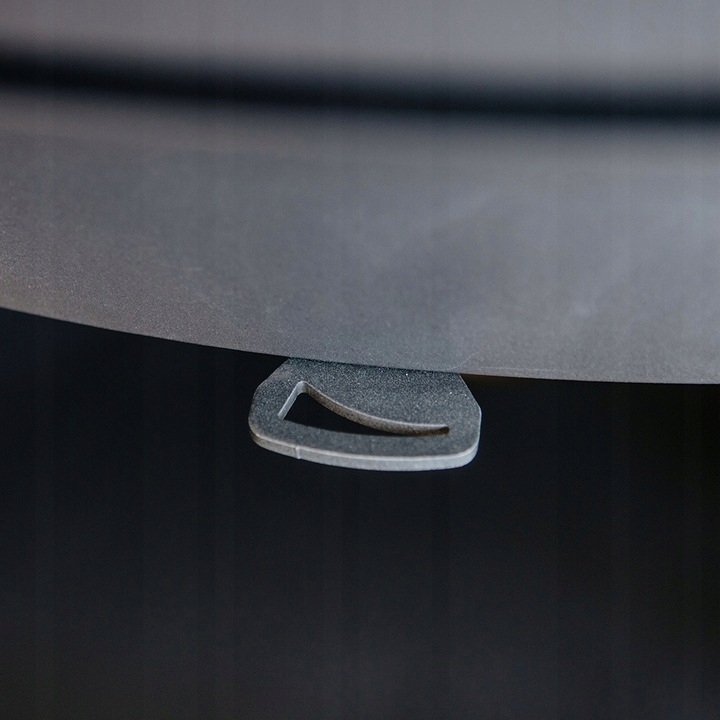

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie.

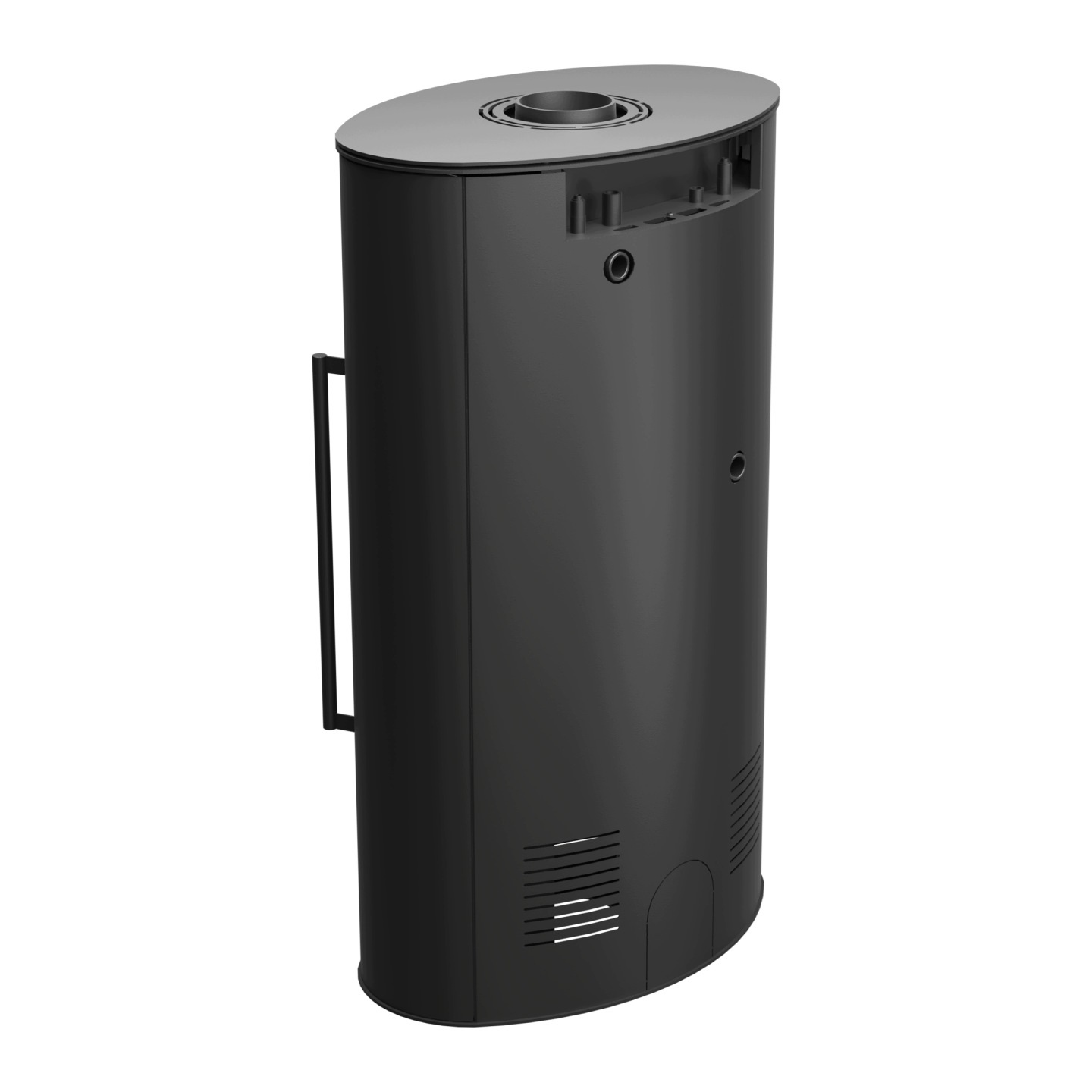

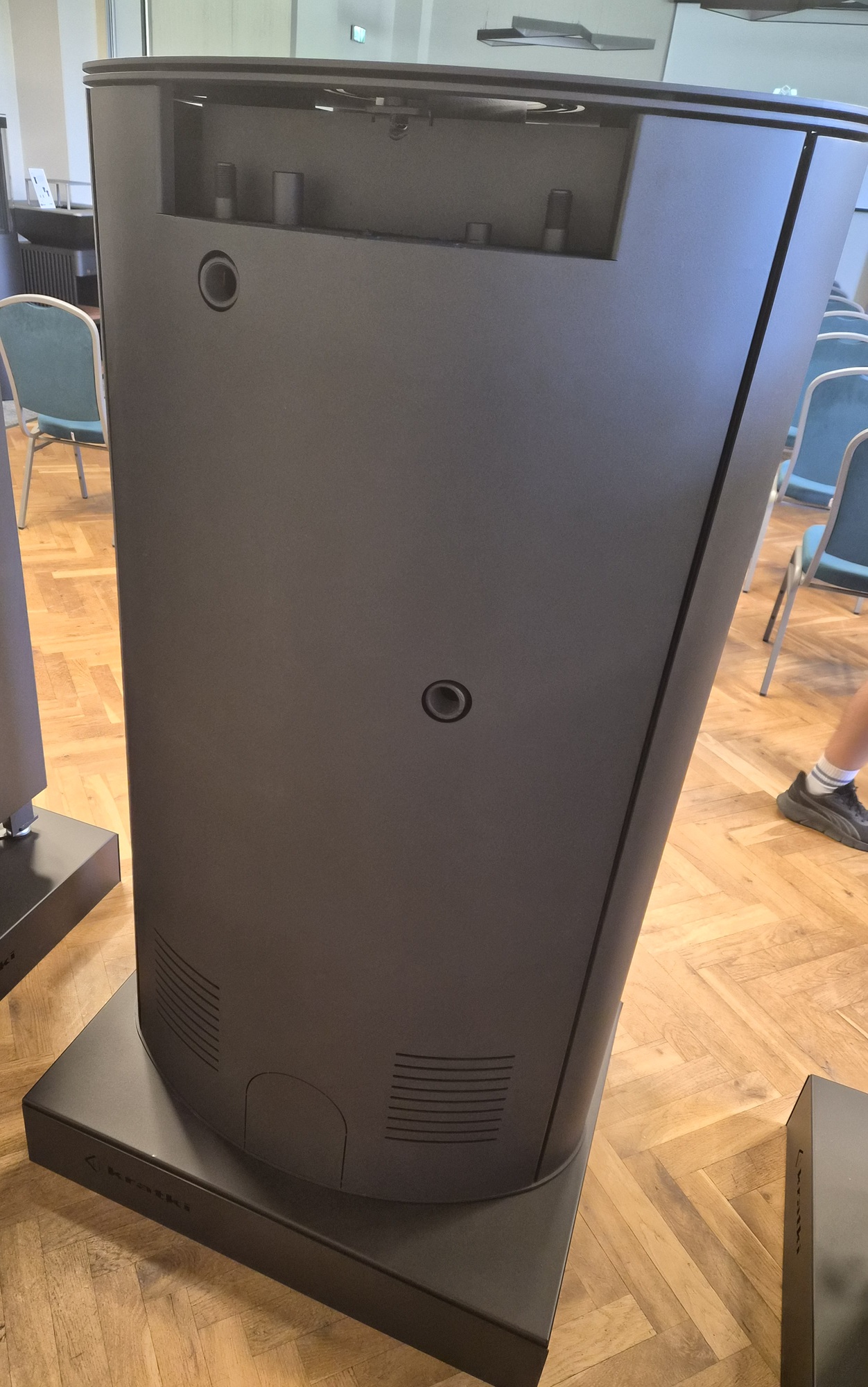

WLOT I WYLOT

Wylot spalin

• Ø150 mm – możliwość podłączenia od góry

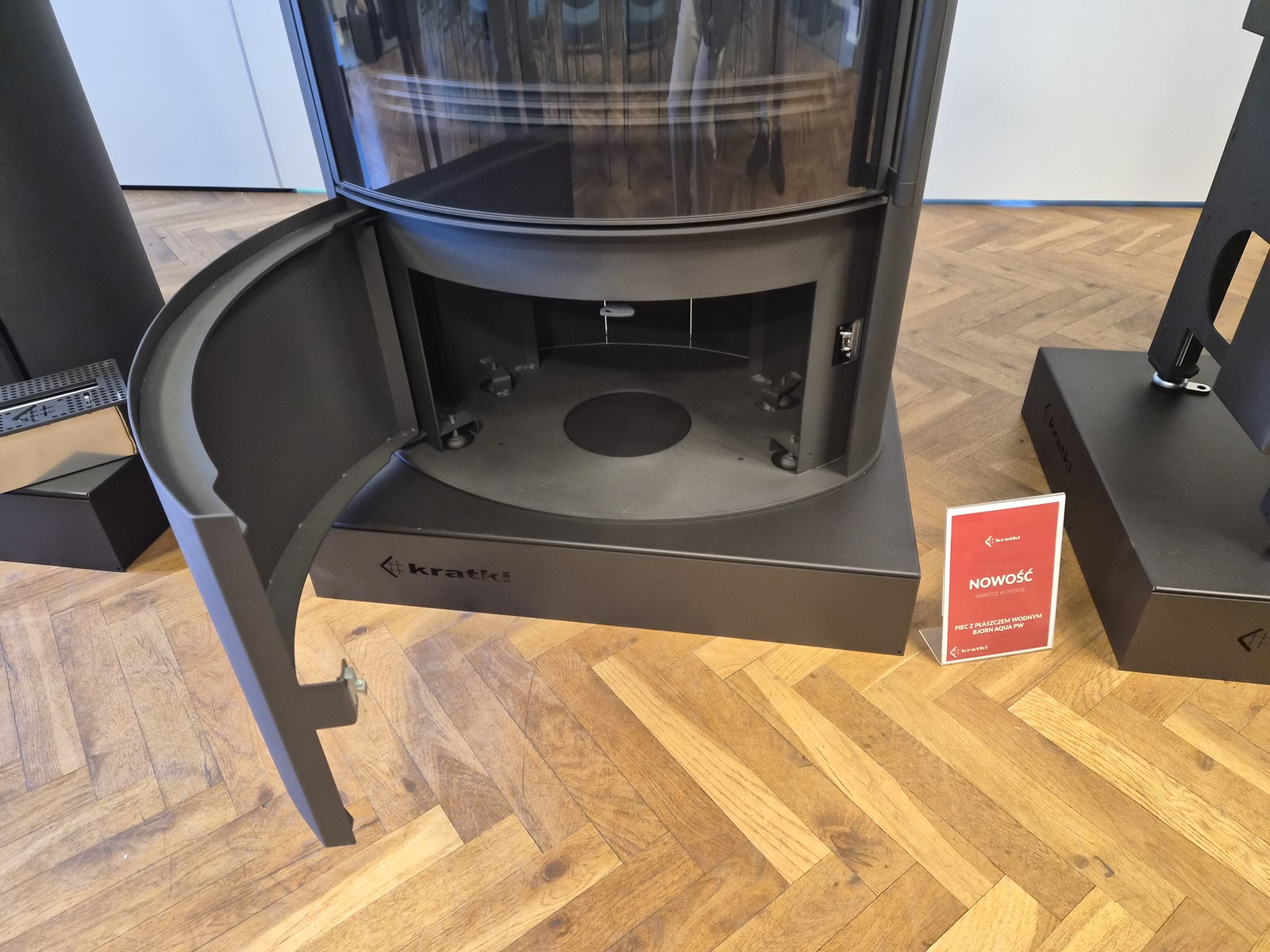

Dolot powietrza

• Ø100 mm – możliwość doprowadzenia powietrza od tyłu lub od spodu urządzenia.

Takie rozwiązanie ułatwia dostosowanie sposobu instalacji do miejsca przygotowanego pod piec.

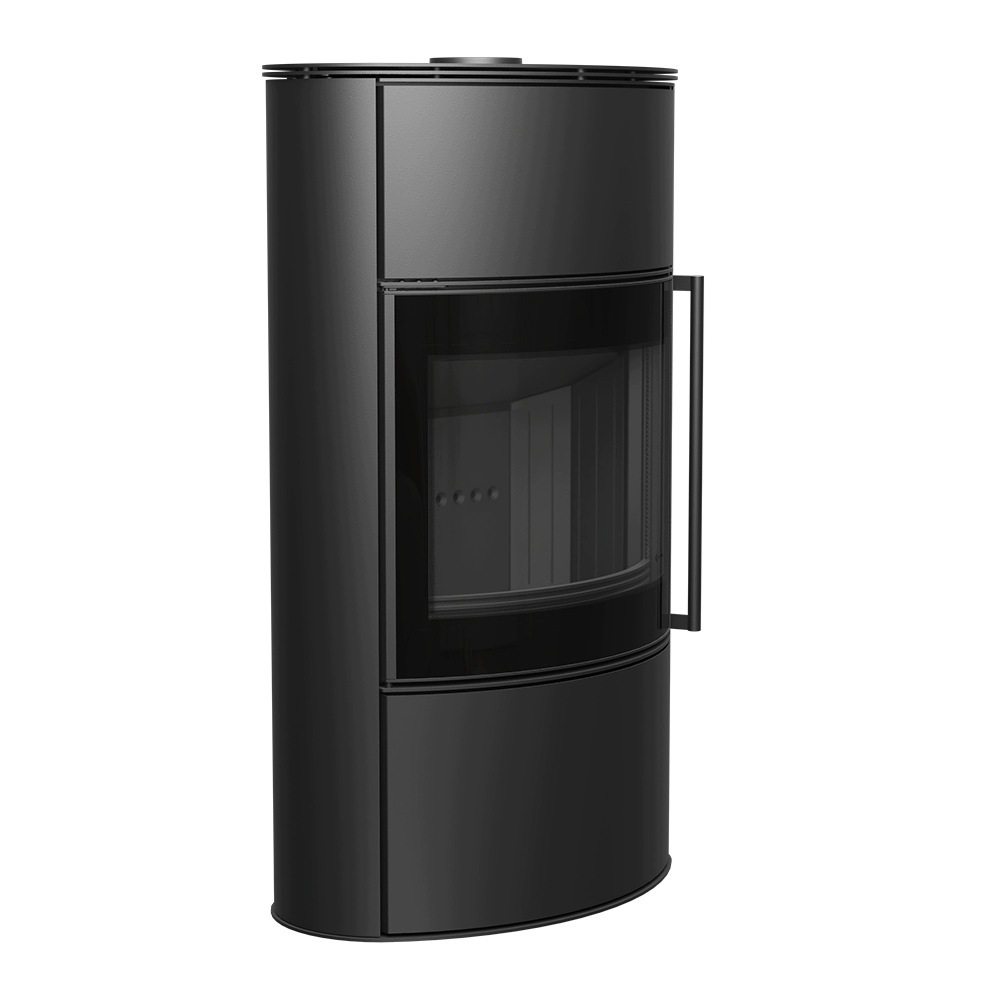

BJORN AQUA to nowoczesny piec wolnostojący na drewno wyposażony w płaszcz wodny, który łączy elegancki design z zaawansowaną funkcjonalnością grzewczą. Obserwacja płomieni przez panoramiczną szybę z czarnym dekorem staje się teraz nie tylko źródłem wyjątkowego klimatu, ale również praktycznym sposobem na zasilenie domowej instalacji C.O.

Zalety pieca z płaszczem wodnym

Piec z płaszczem wodnym BJORN AQUA to idealne połączenie nastrojowej atmosfery z wydajnym ogrzewaniem domu. Wytworzone ciepło podgrzewa wodę krążącą w instalacji C.O., dzięki czemu zasila grzejniki lub ogrzewanie podłogowe w pozostałych pomieszczeniach, a także wspiera podgrzewanie ciepłej wody użytkowej. Piec może pracować zarówno w układzie otwartym, jak i zamkniętym.

Sercem pieca BJORN AQUA jest przemyślana konstrukcja wymiennika oparta na pionowych płomienicach. Spaliny w drodze do komina przepływają przez równoległe, otoczone wodą kanały, co pozwala optymalnie wykorzystać powierzchnię płaszcza i skutecznie odzyskać z nich ciepło. Część energii trafia również bezpośrednio do pomieszczenia - poprzez promieniowanie przez obszerną szybę oraz naturalną cyrkulację ogrzanego powietrza wokół obudowy.

Elegancja, która pasuje do każdego wnętrza

BJORN AQUA wyróżnia obszerna, panoramiczna szyba typu GLASS z estetycznym czarnym dekorem, która pięknie eksponuje płomienie i tworzy we wnętrzu wyjątkowy klimat. Całość dopełnia elegancki uchwyt w formie relingu, który wkomponowuje się w linię drzwiczek, zachowując czystą formę pieca. Dzięki temu BJORN AQUA stanowi doskonałą ozdobę zarówno nowoczesnych, jak i tradycyjnych aranżacji.

Dlaczego warto wybrać piec BJORN AQUA z płaszczem wodnym?

• Zintegrowany płaszcz wodny: podgrzewa wodę w instalacji C.O. (grzejniki, ogrzewanie podłogowe) oraz ciepłą wodę użytkową. Przystosowany do pracy w układzie otwartym i zamkniętym.
• Moc z wody: 3,7 kW
• Pojemność płaszcza wodnego: 28 l
• Wyłożenie TERMOTEC: materiał akumulujący ciepło, który podwyższa temperaturę w palenisku i powoli oddaje energię do pomieszczenia po wygaśnięciu ognia.
• Potrójny system dopowietrzenia: wpływa na wysoką wydajność procesu spalania.
• Regulacja dopływu powietrza: prosta i precyzyjna kontrola nad procesem spalania.
• System czystej szyby: ogranicza osadzanie się sadzy, ułatwiając utrzymanie widoku na palenisko.
• Pogłębiona komora spalania: mieści większą ilość drewna i zapobiega wysypywaniu się popiołu podczas dokładania opału.

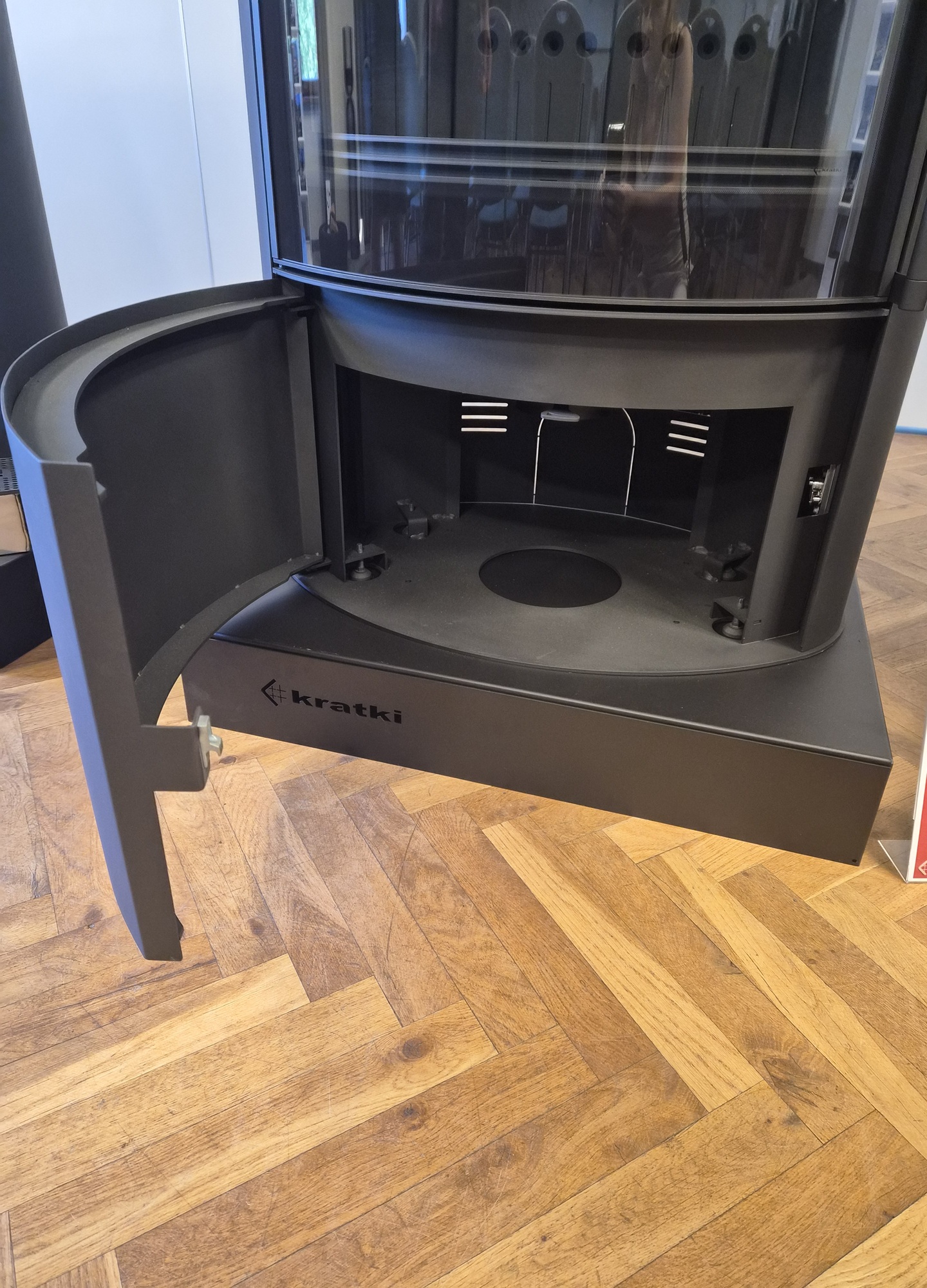

• Żeliwny ruszt i popielnik: ruszt oraz znajdujący się pod nim pojemnik umożliwiają sprawne usuwanie popiołu.
• Komfortowe otwieranie drzwi: trwały mechanizm oraz nowoczesny uchwyt w formie relingu zapewniają wygodną obsługę.
• Panoramiczna wizja ognia: obszerna szyba z czarnym dekorem nadaje elegancji i optycznie powiększa front,
• Elastyczność podłączenia: możliwość podłączenia wylotu spalin od góry, a dolotu świeżego powietrza od tyłu lub od spodu urządzenia.
• Dedykowany do rekuperacji: bezpieczny i przystosowany do użytkowania w domach z wentylacją mechaniczną.
• Spełnia normy: Ekoprojekt, BImSchV 2 i Flamme Verte.

JAK DOBRAĆ BJORN AQUA DO DOMU?

BJORN AQUA posiada:

• moc nominalną: 10 kW
• zakres mocy grzewczej: 7–13 kW
• nominalną moc wodną: 3,7 kW
• nominalną moc do pomieszczenia: 6,6 kW

W przypadku pieca z płaszczem wodnym nie należy dobierać urządzenia wyłącznie według powierzchni domu w m².

Należy uwzględnić m.in.:

• rzeczywiste zapotrzebowanie budynku na ciepło,
• izolację i straty cieplne,
• wysokość pomieszczeń,
• rodzaj instalacji C.O.,
• liczbę i typ odbiorników ciepła,
• temperatury pracy instalacji,
• udział pieca w całym systemie grzewczym.

WAŻNE – PIECA NIE WOLNO UŻYWAĆ BEZ INSTALACJI C.O.

BJORN AQUA jest urządzeniem z płaszczem wodnym.

Przed pierwszym rozpaleniem instalacja musi zostać:

• prawidłowo wykonana,
• napełniona wodą,
• dokładnie odpowietrzona,
• sprawdzona pod kątem szczelności.

Nie wolno rozpalać pieca bez prawidłowego podłączenia do napełnionej wodą instalacji centralnego ogrzewania.

Płaszcz wodny musi mieć możliwość prawidłowego odbioru wytwarzanej energii.

BEZPIECZNE USTAWIENIE PIECA

BJORN AQUA waży 254 kg, dlatego podłoże musi posiadać odpowiednią nośność i zapewniać stabilne ustawienie urządzenia.

Instrukcja określa dla BJORN/AQUA m.in. minimalne odległości od materiałów palnych:

• 200 mm od tyłu
• 200 mm z boku
• 1200 mm od sąsiednich materiałów palnych w strefie promieniowania
• 500 mm w bocznej strefie promieniowania
• 750 mm od sufitu

W przypadku palnej podłogi należy zastosować zabezpieczenie wykonane z odpowiedniego materiału niepalnego zgodnie z instrukcją.

W krytycznej strefie promieniowania instrukcja wskazuje, że przezroczysta lub przyciemniana szyba nie stanowi wystarczającej bariery ochronnej.
