Regulator do wkładów z płaszczem wodnym RT-08K KOMINEK PLUS "TITANIUM" podtynkowy
Opis
RT-08K Kominek Plus – sterownik do obsługi układów grzewczych zasilanych z kominka z płaszczem wodnym, zapewniający możliwość automatycznej obsługi pracy dwóch pomp obiegowych CO, oraz pompy ładującej układ CWU.
Regulator dedykowany do obsługi obiegów grzewczych wykorzystujących kominek z płaszczem wodnym, bez automatycznej regulacji dopływu dopływu powietrza do komory spalania. Zapewnia przekazanie ciepła do instalacji centralnego ogrzewania (CO), oraz zasilenie zasobnika Ciepłej Wody Użytkowej (CWU)
Urządzenie posiada trzy czujniki temp. wody – 1 czujnik zasadniczy do pomiaru w płaszczu wodnym kominka oraz 2 czujniki do układu CWU.
Nie zapewnia regulacji dopływu powietrza do paleniska – brak możliwości obsługi przepustnicy.
Gwarancja: 24 miesiące.
Wsparcie techniczne również po upływie okresu gwarancyjnego!
Zalety stosowania sterownika RT-08K Kominek Plus:
– Komfort i bezpieczeństwo.
– Sterowanie pracą pompy CWU.
– Sterowanie pracą dwóch pomp obiegowych.
– Funkcja blokady innego źródła ciepła w momencie gdy kominek dostarcza ciepło do instalacji.
– Zintegrowana funkcja termostatu strefowego.
– Różne tryby pracy dla pompy CWU.
– Pamięć na wypadek zaniku napięcia w sieci, przywrócenie wcześniej dokonanych nastaw.
W zestawie znajdują się:
– Sterownik z wyświetlaczem LCD
– Trzy czujniki pomiaru temperatury wody
– Puszka montażowa
Specyfikacja:
- Czujnik temperatury wody: KTY81 (0...+100°C)
- Design: Standard
- Gwarancja: 24 miesiące
- Ilość czujników temperatury wody: 3
- Ilość wyjść na czujnik temperatury wody: 3
- Ilość wyjść sterujących beznapięciowo: 1
- Ilość wyjść sterujących pompami: 3 * 250W/230V/50Hz
- Maksymalna moc przyłączeniowa: 750 W
- Pobór mocy: 5 W
- Rodzaj obudowy: Podtynkowa
- Temperatura pracy: 0 - 40°C
- Wymiary: 148x80x55 mm
- Zasilanie: 230 V 50 Hz
- Kolor: Titanium Design
Zasada działania

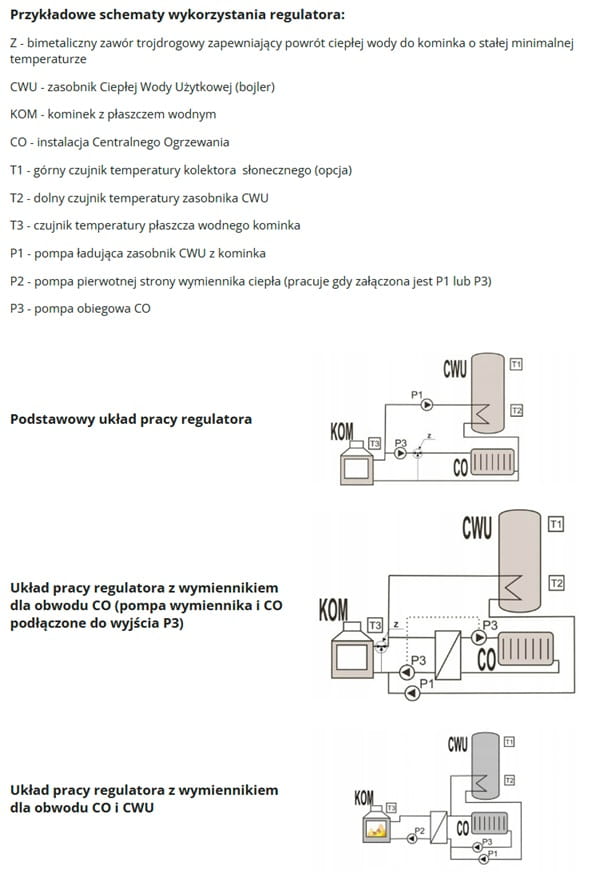

Podstawową funkcją regulatora RT-08KP jest obsługa układu grzewczego poprzez sterownie pracą pompy obiegowej centralnego ogrzewania (P3). Pompa obiegowa pracuje gdy temperatura kominka przekroczy wartość "ZAŁ CO". Możliwe jest załączenie funkcji priorytetu CWU - patrz opis trybów pracy pompy CO.
Regulator zapewnia również obsługę pompy ładującej zasobnik ciepłej wody użytkowej (P1). Pompa P1 pracuje gdy temperatura kominka przekroczy wartość "ZAŁ CWU" i ponadto jest wyższa od temperatury zasobnika CWU (T2) o wartości parametru "DeltaCWU" (patrz parametry poziomu 1).
Regulator pozwala na rozłączenie pracy innego źródła ogrzewania (np. pieca gazowego), w momencie osiągnięcia nominalnych parametrów pracy kominka. Wówczas kominek staje się głównym źródłem ogrzewania i zasila całość instalacji grzewczej. Przy spadku temperatury wody w kominku i braku możliwości jej poniesienia (koniec opału) - regulator ponownie załącza inne źródło ogrzewania do obiegu grzewczego.
Regulator może współpracować z zestawem zasilania awaryjnego do podtrzymania pracy instalacji grzewczej - A 300 WAC lub A 500 WAC z akumulatorem buforowym, co zapełnia w pełni automatyczne podtrzymanie pracy wszystkich urządzeń funkcjonujących w instalacji odbierającej ciepło z kominka w przypadku zaniku napięcia w sieci energetycznej.
Do regulatora można podłączyć dodatkowy osprzęt:
- dwie pompy obiegowe lub elektrozawory
- jedną pompę ładującą CWU
- dodatkowe urządzenia załączone beznapięciowo (styk STER), sterowane wg. wybranych parametrów (np. rozłączenie kotła gazowego CO, załączenie elektrozaworu bezpieczeństwa)
Informacje dotyczące montażu regulatora RT-08 KP
Do prawidłowego montażu urządzenia konieczne będą:
- wkrętak z izolacją elektryczną 2,5mm z końcówką płaską
- wkrętak z izolacją elektryczną 2,5mm z końcówką krzyżakową no.0
Przydatne mogą być również:
- cążki z cienkimi końcówkami i izolacją elektryczną uchwytów
Zalecane przewody służące do podłączenia urządzeń peryferyjnych do regulatora
- przewód doprowadzający zasilanie: linka 3x75mm²
- przewód przyłączeniowy pomp: 3x75mm²
- przewód przyłączeniowy do styku STEROWANIE: min 2x0,5mm² (bez ograniczeń)
- czujnik wody KTY81: 2x0,5mm² dł. 3m (max przedłużenie do 25mb) - do 10mb bez różnicy w odczycie temperatury
Podczas przedłużania dostarczonych w zestawie czujników temperatury wody, należy pamiętać o poprawnych ich połączeniu - zalecane jest połączenie sztywne (lut), z zachowaniem odpowiedniej polaryzacji przewodów i właściwego odizolowania samego połączenia.
Ważne zalecenia montażowe
Montaż regulatora należy przeprowadzić z należytą starannością, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), oraz zachowaniem ostrożności podczas dokręcania styków w kostkach przyłączeniowych regulatora podczas montażu przewodów, tak aby nie doszło do mechanicznego ich uszkodzenia na skutek użycia zbyt dużej siły.
WAŻNE! Przed montażem całości osprzętu, należy przewidzieć pozostawienie otworów rewizyjnych w samej obudowie kominka, które zapewnią prosty i nieskomplikowany dostęp do osprzętu peryferyjnego - w przypadku modelu RT-08KP - czujnik temperatury T3. Pozwoli to w przyszłosci bezproblemowy dostęp do czujnika temperatury w przypadku jego awarii bądź uszkodzenia.
DO REGULATORA NALEŻY BEZWZGLĘDNIE PODŁACZYĆ PZREWÓD UZIEMIAJĄCY!
Regulator powinien znajdować się w bezpośrednim sąsiedztwie kominka, tak aby zapewnić stały podgląd parametrów pracy instalacji i jak najszybsze przekazanie informacji w wypadku wystąpienia jakiejkolwiek awarii.
W celu zabezpieczenia regulatora przed nadmierną temperaturą panująca w pobliżu wkładu - regulator nie powinien być montowany w samej obudowie kominka, za wyjątkiem miejsc specjalnie do tego przygotowanych pod kątem zabezpieczenia temperaturowego.
Przed montażem regulatora należy upewnić się czy jest zapewnione bezpieczne doprowadzenie zasilania do budynku, natomiast w przypadku jeżeli do budynku jest doprowadzone czasowo napięcie "budowlane", należy pamiętać w momencie jego przełączania na napięcie właściwe - o rozłączeniu przewodów napięciowych od regulatora.
Obsługa regulatora
Na panelu sterowania znajdują się elementy kontrolujące pracę regulatora. Stan urządzenia prezentowany jest na wyświetlaczu tekstowym (1). Wyświetlane ekrany informują o pracy urządzeń, temperaturze czujników, umożliwiają zmianę parametrów itp. Zmianę ekranu dokonuje się naciskając przycisk WYBIERZ (3). Jeśli jest to ekran umożliwiający zmianę parametrów należy przycisnąć USTAW (5). Zacznie mrugać pole parametru, którego wartość można zmienić przyciskając "+" (2) lub "-" (4). Jeśli na danym ekranie jest więcej pół parametrów (np. ustawienie godzin i minut) to przechodzimy między nimi przyciskiem WYBIERZ (3). Przyciskiem USTAW (5) zatwierdzamy zmiany - pole parametru przestaje mrugać. Zmieniony parametr nie potwierdzony w ciągu 10 sekund nie jest przyjęty przez regulator - pole przestaje mrugać i przywracana jest poprzednia jego wartość.
Producent udziela gwarancji na okres 24 miesięcy od daty zakupu regulatora. Producent nie odpowiada za uszkodzenia mechaniczne powstałe z winy użytkownika. SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKALUB INNE OSOBYNIEUPRAWNIONE DOŚWIADCZENIANAPRAWGWARANCYJNYCH POWODUJE UNIEWAŻNIENIE UPRAWNIEŃDO GWARANCJI.
