Regulator obrotów turbiny kominkowej RT-03C ARO "TITANIUM"
Opis
RT-03 C – Sterownik do obsługi turbin kominkowych i wentylatorów nawiewowych stosowanych w systemach DGP. Posiada czujnik temperatury powietrza mierzący ciepło bezpośrednio na wlocie powietrza do turbiny i w zależności od zakresu temperatury docierającej z kominka do turbiny – płynnie reguluje zakres jej obrotów w celu jak najekonomiczniejszego wykorzystania ciepła do ogrzania pomieszczeń. Możliwa praca automatyczna lub manualna.
Zalety sterownika RT-03 C:
– W trybie automatycznym – płynne sterowanie obrotami silnika wentylatora w zależności od temperatury zadanej.
– W trybie manualnym – ręczne zmiany zakresu obrotów w zakresie od 0 do 100% obrotów dmuchawy.
– Informacja na panelu sterującym o zakresie obrotów aktualnie realizowanych przez wentylator (wyświetlacz cyfrowy)
– W trybie serwisowym – możliwość doboru parametrów pracy regulatora pod kątem rodzaju silniki stosowanego w wentylatorze.
W zestawie znajdują się:

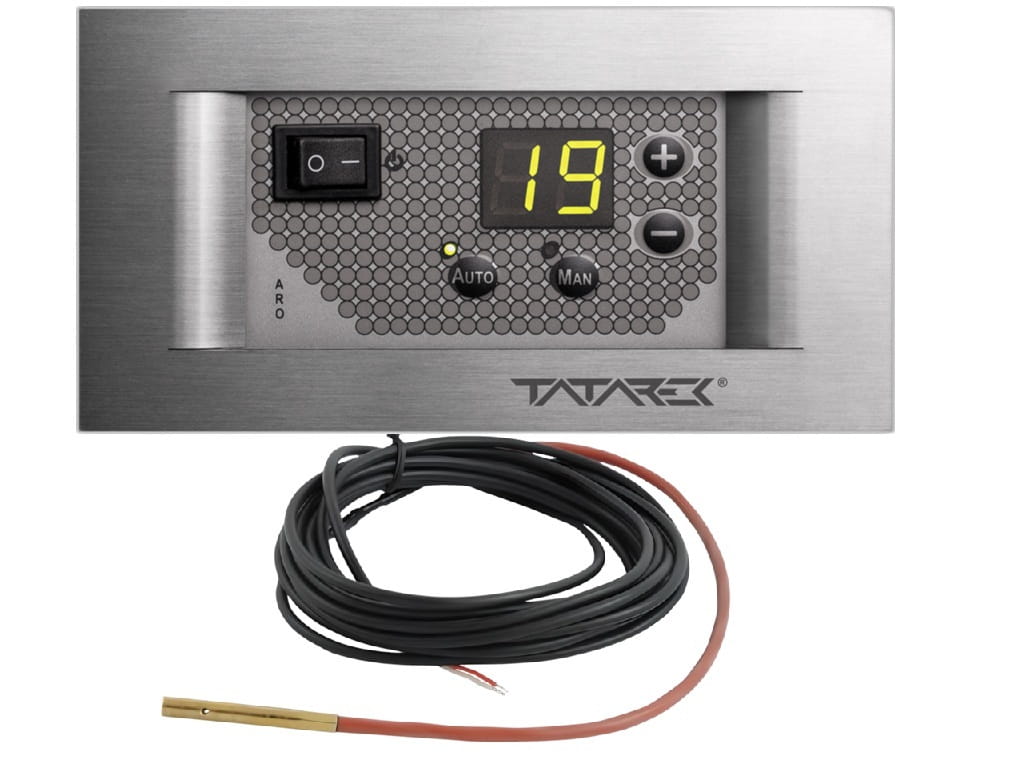

– Sterownik z wyświetlaczem LED
– Puszka montażowa
– Czujnik temperatury powietrza
Nie stosować do turbin ANeco i BANANeco !
Specyfikacja:
- Czujnik temperatury powietrza: KTY84
- Design: Titanium Design
- Ilość czujników temperatury powietrza: 1
- Maksymalna moc przyłączeniowa: 1A/230V/50Hz
- Pobór mocy: 4 W
- Rodzaj obudowy: Podtynkowa
- Temperatura pracy: 0 - 40°C
- Wymiary: 148x80x55 mm
- Zasilanie: 230 V 50 Hz
Zasada działania
Regulator mierzy temperaturę w komorze kominkowego wentylatora nawiewowego i reguluje jego prędkością obrotową w dwóch trybach pracy: Ręcznej (MAN) i Automatycznej (AUTO). W trybie ręcznym (MAN) ustawia się prędkość obrotową silnika wentylatora w skali 0...10 gdzie 0 oznacza wyłączenie silnika a 10 maksymalne obroty. Mierzona temperatura nie ma wpływu na obroty silnika.
W trybie automatycznym (AUTO) prędkość obrotowa silnika wentylatora ustawia się o automatycznie w zależności od mierzonej temperatury. Powyżej 40C wentylator załączy się zapewniając minimalną prędkość obrotową. Prędkość wzrasta proporcjonalnie do wzrostu o temperatury, osiągając wartość maksymalną dla 80C. P
o wyłączaniu zasilania (przełącznikiem SIEĆ, lub w przypadku zaniku sieci zasilającej) aktualny tryb pracy i nastawione obroty są zapamiętywane i odtwarzane po ponownym załączeniu.
W PRZYPADKU USZKODZENIA CZUJNIKA LUB JEGO NIEPODŁĄCZENIA SYGNALIZOWANA JEST AWARIA (sygnał dźwiękowy, na wyświetlaczu mruga symbol "E1").
Obsługa regulatora

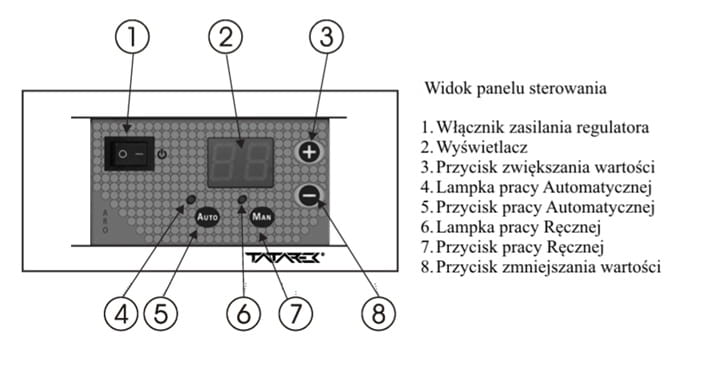

Na panelu sterowania znajduje się wyłącznik zasilania regulatora „1”. Wyświetlacz „2” o o wskazuje mierzoną temperaturę z zakresu 0...99C a powyżej 99C napis „HI”. W zależności od aktualnego trybu pracy świeci lampka „4”(tryb AUTO) lub „6”(tryb MAN). Lampka ta mruga gdy pracuje silnik dmuchawy.
TRYB AUTOMATYCZNY Ustawienie regulatora w automatyczny tryb pracy następuje poprzez naciśnięcie przycisku AUTO „5”. W tym trybie przyciski +/- „3” i „8” są nieaktywne.
TRYB RĘCZNY Ustawienie regulatora w ręczny tryb pracy następuje poprzez naciśnięcie przycisku MAN „7”. Przez ok. 5 sekund mruga wyświetlacz „2” prezentując aktualne obroty dmuchawy w skali 0...10 (0 oznacza wyłączenie silnika a 10 maksymalne obroty). Zadane obroty można zmienić przyciskami +/- („3”/”8”). W dowolnym momencie można przycisnąć przycisk „MAN” , „+” lub „-” aby na mrugającym wyświetlaczu zobaczyć aktualne obroty dmuchawy.
Nastawy serwisowe
Ustawiając tryb serwisowy można:
- ograniczyć minimalne i maksymalne obroty silnika wentylatora (standardowo obroty min=0 i max=99 oznaczają pełen zakres regulacji prędkości (100%). Obroty min. można zwiększyć do wartości 40%, a obroty max. zmniejszyć do 60%,
- wybrać inną charakterystykę silnika (np. dla wyrobów firmy PRIMECOOLER),
- skorygować wskazania czujnika temperatury.
Aby załączyć tryb serwisowy należy trzymać przyciśnięty przycisk MAN podczas załączania zasilania regulatora. Na wyświetlaczu pojawi się symbol „LO” (obroty min) na zmianę z liczbą z zakresu 0...40, symbol „HI” (obroty max) na zmianę z liczbą z zakresu 60...99 , symbol „SL” (wybór charakterystyki silnika) na zmianę z liczba 0..1 lub symbol „CL” (korekcja czujnika temp.) na zmianę z liczbą -9…9.
Wartości parametrów zmieniamy przyciskami „+/-”, a rodzaj parametru ponownie przyciskając MAN. Po upływie 10 sekund bez przyciśnięcia żadnego przycisku nastąpi wyjście z procedury serwisowej bez zapamiętania nowych nastaw. Aby zakończyć procedurę serwisową z zapamiętaniem nowych nastaw należy przycisnąć przycisk AUTO - na wyświetlaczu pojawi się napis „HH”, a po chwili nastąpi restart regulatora.
Instalowanie regulatora
Przed podłączeniem regulatora należy upewnić się, że urządzenie które ma być kontrolowane nie jest podłączone do prądu i że napięcie zasilania wynosi 230V.
Aparat nawiewowy powinien być podłączony do źródła zasilania z użyciem urządzenia różnicowego odcinania zasilania zgodnie z obowiązującymi przepisami
Parametry elektryczne aparatu nawiewowego powinny być zgodne z danymi technicznymi regulatora (Imax=1A).
Producent nie odpowiada za szkody wynikłe z nieprawidłowego użytkowania regulatora

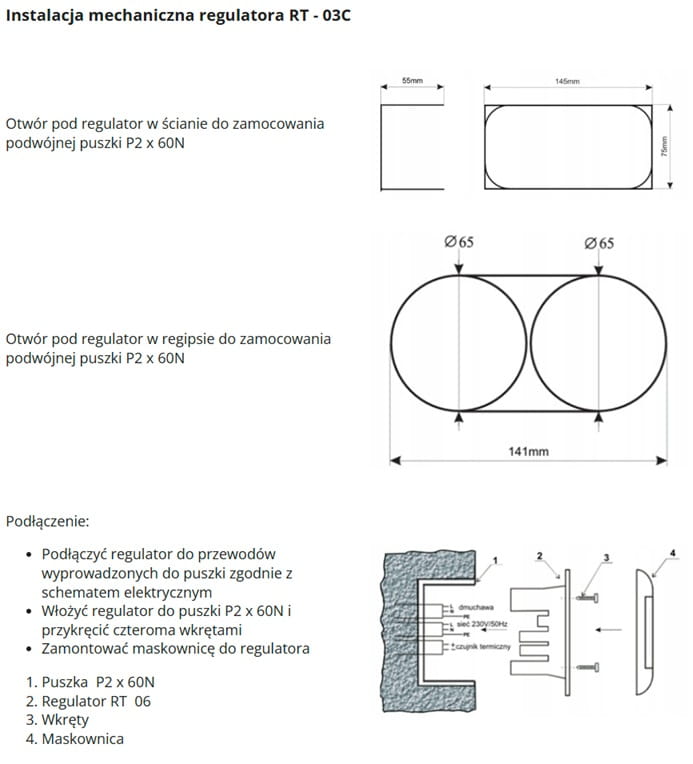

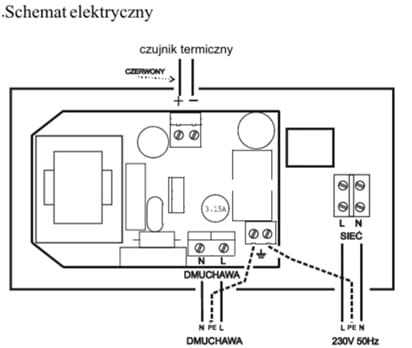

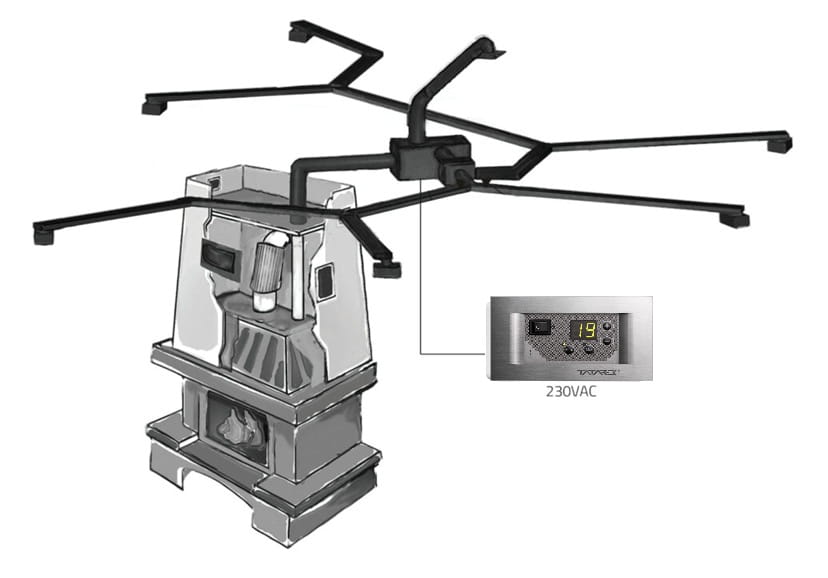

Najlepszym miejscem do montażu jest ściana obok kominka w pobliżu gniazda elektrycznego. Nie o należy umieszczać regulatora w miejscu gdzie temperatura może przekraczać 40 C. Połączenie zasilania i silnika dmuchawy należy dokonać zgodnie z rysunkiem. Czujnik temperatury należy podłączyć wg zasady: przewód kolor czerwony (brązowy) zacisk „+”, przewód kolor biały (niebieski) zacisk „-”
Procedura testowania regulatora
Przed rozpaleniem kominka należy włączyć zasilanie regulatora i przyciskając przycisk MAN ustawić ręczny tryb pracy. Przyciskiem „+” ustawić max obroty (wartość 10) i sprawdzić czy wentylator został uruchomiony. Lampka MAN powinna mrugać a na wyświetlaczu powinna być wskazywana temperatura sondy termicznej. Następnie należy przejść do trybu pracy automatycznej (nacisnąć przycisk AUTO). Podgrzanie sondy o o termicznej do temp. 40 C powinno spowodować uruchomienie wentylatora. Przy temp 80 C obroty wentylatora powinny osiągnąć wartość maksymalną.
Podczas testowania nie wolno używać otwartego ognia (np. zapalniczki) do podgrzewania sondy termicznej, może to ją uszkodzić. Zalecane jest użycie suszarki do włosów lub innego źródła ciepłego powietrza o temperaturze 200/300 C
Informacje dotyczące montażu regulatora
Do prawidłowego montażu urządzenia konieczne będą:
- wkrętak z izolacją elektryczną ø 2,5 mm z końcówką płaską
- wkrętak z izolacją elektryczną ø 2,5 mm z końcówką krzyżakową no.0
Przydatne mogą być również:
- cążki z cienkimi końcówkami i izolacją elektryczną uchwytów
Zalecane przewody służące do podłączenia urządzeń peryferyjnych do regulatora:
- przewód doprowadzający zasilanie: linka 3 x 0,75 mm²
- czujnik temp. powietrza 0…+230 C : 2 x 0,5 mm² dł. 3 m ( max. przedłużenie do 25 mb ) do 10 mb bez różnicy w odczycie temp. powyżej 10 mb: +/- 2 C
Podczas przedłużania dostarczonego w zestawie czujnika temperatury powietrza, należy pamiętać o poprawnym jego połączeniu z przewodem przedłużeniowym zalecane jest połączenie sztywne (lut), z zachowaniem odpowiedniej polaryzacji przewodów i właściwego odizolowania samego połączenia.
Montaż regulatora należy przeprowadzić z należytą starannością, ze szczególnym uwzględnieniem zasad bezpieczeństwa (urządzenia elektryczne), oraz zachowaniem ostrożności podczas dokręcania styków w kostkach przyłączeniowych regulatora podczas montażu przewodów, tak aby nie doszło do mechanicznego ich uszkodzenia na skutek użycia zbyt dużej siły.
WAŻNE ZALECENIA MONTAŻOWE
Przed montażem regulatora należy upewnić się czy jest zapewnione bezpieczne doprowadzenie zasilania do budynku, natomiast w przypadku jeżeli do budynku jest doprowadzone czasowo napięcie „budowlane”, należy pamiętać w momencie jego przełączania na napięcie właściwe o rozłączeniu przewodów napięciowych od regulatora!!!
Należy też pamiętać o bezwzględnym podłączeniu przewodu uziemiającego !!!
Regulator powinien się znajdować w bezpośrednim sąsiedztwie kominka, tak aby zapewnić stały podgląd parametrów pracy instalacji i jak najszybsze przekazanie informacji w wypadku wystąpienia jakiejkolwiek awarii.
W celu zabezpieczenia regulatora przed nadmierną temperaturą panującą w pobliżu wkładu - regulator nie powinien być montowany w samej obudowie kominka, za wyjątkiem miejsc specjalnie do tego przygotowanych pod kątem zabezpieczenia temperaturowego. Zbyt wysoka temperatura otoczenia regulatora, może z czasem wpływać niekorzystnie na żywotność niektórych podzespołów i tym samym prowadzić do przedwczesnego ich zużycia.
Podczas montażu czujnika temperatury należy zwrócić szczególną uwagę na zabezpieczenie przewodu czujnika przed bezpośrednim kontaktem z elementami nagrzewającymi się do wysokich temperatur ( powyżej 70°C ). Przy dłuższym kontakcie przewodu czujnika z ich powierzchniami może dojść do uszkodzenia samego czujnika co jest jedną z najczęstszych usterek powodujących awarię regulatora.
Czujnik regulatora musi być zamontowany bezpośrednio na wlocie ciepłego powietrza do turbiny, w odległości nie większej niż 10-20 cm od samego wlotu!
Nie dopuszcza się umieszczenia czujnika w samym czopuchu kominka, ponieważ ze względu na o wysokie temperatury dochodzące do 800 C ulega on natychmiastowemu uszkodzeniu !
Producent udziela gwarancji na okres 24 miesięcy od daty zakupu regulatora. Producent nie odpowiada za uszkodzenia mechaniczne powstałe z winy użytkownika. SAMOWOLNE DOKONYWANIE NAPRAW, PRZERÓBEK PRZEZ UŻYTKOWNIKALUB INNE OSOBYNIEUPRAWNIONE DOŚWIADCZENIANAPRAWGWARANCYJNYCH POWODUJE UNIEWAŻNIENIE UPRAWNIEŃDO GWARANCJI.
