Parametry palenisk spełniają surowe niemieckie normy BImSchV 2.
Wkład polecany do domów z wentylacją mechaniczną (rekuperacją).

Nowoczesne rozwiązanie dla wszystkich, którym zależy na łatwej obsłudze kominka. Wertykalny front, sześciokątna komora oraz bardzo dobre parametry spalania to najważniejsze zalety tego modelu.

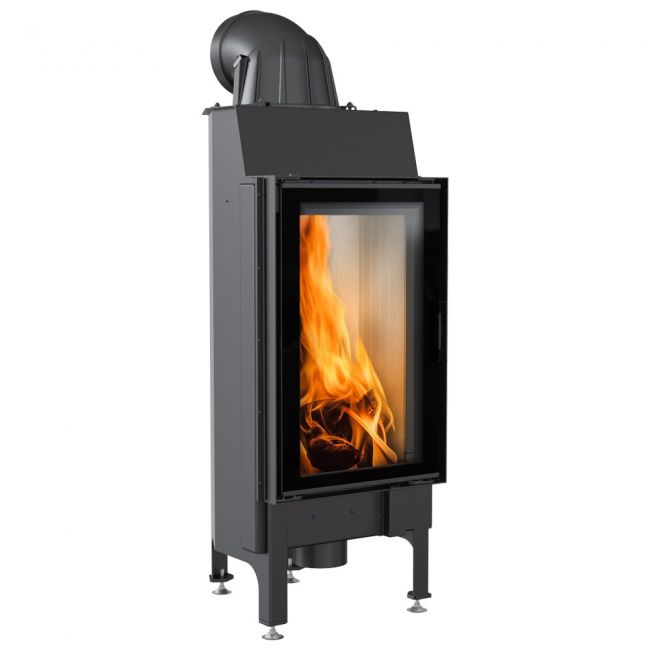

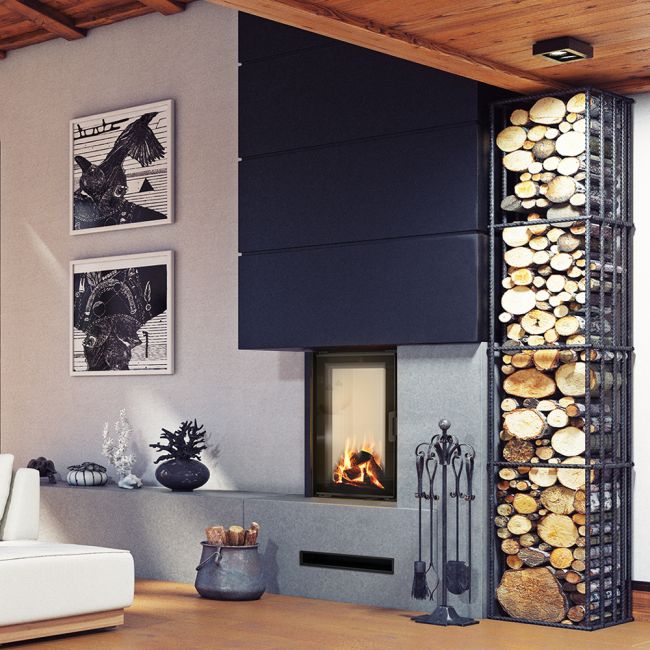

Kominek stalowy na drewno NADIA 9 - ogrzeje od 50 m² do 110 m²

Kominek powietrzny KRATKI NADIA 9 kW to nowoczesny i wydajny wkład stalowy o sprawności 80%, zaprojektowany do efektywnego ogrzewania pomieszczeń przy zachowaniu niskiej emisji spalin. Wyposażony w innowacyjny system dopalania spalin i komorę spalania wyłożoną materiałem TERMOTEC, zapewnia maksymalne wykorzystanie energii z każdego kawałka drewna. Model NADIA spełnia wymagania dyrektywy Ekoprojekt oraz niemieckiej normy BImSchV 2, dzięki czemu jest ekologicznym i bezpiecznym wyborem dla nowoczesnych domów. Estetyczny front typu glass z żaroodporną szybą nadaje urządzeniu elegancki wygląd, doskonale komponujący się z każdym wnętrzem.

Zalety i technologie:

• Wysoka efektywność – 80% sprawności: komora spalania wyłożona materiałem TERMOTEC akumuluje ciepło i podnosi temperaturę wewnątrz paleniska, co wydłuża czas oddawania energii.
• Podwójny system dopowietrzenia: precyzyjny dopływ powietrza pierwotnego i wtórnego pozwala na pełniejsze spalanie drewna i redukcję emisji CO.
• System czystej szyby: doprowadzenie powietrza od góry tworzy kurtynę powietrzną, która ogranicza osadzanie sadzy i poprawia widoczność płomienia.
• Dopalanie cząstek opału – deflektor spalin: wydłuża drogę przepływu spalin, zwiększając efektywność grzewczą i ograniczając emisję szkodliwych substancji.
• Bezpieczeństwo użytkowania: szyba żaroodporna o odporności do 660°C oraz stalowy korpus wykonany z wysokogatunkowej stali gwarantują trwałość i szczelność.
• Zewnętrzny dolot powietrza Ø 125 mm: idealne rozwiązanie dla domów z rekuperacją lub szczelną zabudową.
• Nowoczesny wygląd: ozdobna szyba typu glass i minimalistyczna forma sprawiają, że NADIA idealnie wpasowuje się w aranżacje nowoczesnych salonów.
• Łatwa obsługa i czystość: kominek bezrusztowy z dopalaniem na popiele – minimalna ilość popiołu i większa wydajność spalania.

Ekoprojekt

Ekoprojekt to europejska inicjatywa mająca na celu poprawę efektywności energetycznej i zmniejszenie emisji zanieczyszczeń.

BImSchV 2

BImSchV 2 to niemiecka ustawa dotycząca kontroli emisji zanieczyszczeń powietrza, obejmująca wymagania dla kominków i pieców. Urządzenia spełniające normy BImSchV 2 muszą charakteryzować się niską emisją pyłów i gazów szkodliwych.

Rekuperacja

Rekuperacja to proces odzyskiwania ciepła z powietrza wywiewanego z budynku i przekazywania go do powietrza nawiewanego. Dzięki rekuperacji można znacznie obniżyć koszty ogrzewania.

Dane techniczne

Parametry ogólne

• Moc nominalna: 9 kW
• Zakres mocy grzewczej: 5,0 – 11,0 kW
• Sprawność cieplna: 80 %
• Temperatura spalin: 245 °C
• Maksymalna długość polan: 32 cm
• Optymalna długość polan (mm): 300
• Minimalne pole kratek wlotowych: ≥500 cm²
• Minimalne pole kratek wylotowych: ≥700 cm²
• Średnica wylotu spalin: 200 mm
• Kolor: Czarny
• Materiał: Stal
• Kierunek otwierania drzwi: W lewo (możliwość zmiany)
• Rodzaj frontu: Front stalowy z szybą malowaną

Wymiary i waga

• Szerokość: 48,4 cm
• Wysokość: 120 cm
• Głębokość: 44,5 cm
• Waga: 128 kg

Efektywność energetyczna

• Klasa energetyczna: A
• Współczynnik EEI: 106
• Sezonowa efektywność energetyczna (%): 70
• Moc cieplna do ogrzewania pomieszczeń (kW): 9
• Emisja CO (przy 13% O2) ≤ podawana w %: 0.096
• Emisja CO (mg/m3): 1097
• Emisja pyłków (mg/m3): 35
• Emisja NOx (mg/m3): 118
• Emisja OGC (mg/m3): 35
• Strumień masy spalin (g/s): 6.9

Certyfikaty i zgodność

Spełnia wymagania:

• KRATKI PRO
• Ekoprojekt
• Rekuperacja
• BImSchV 2

Informacje dodatkowe

• Cechy: Dolot powietrza, szyba typu Glass, TERMOTEC
• Rodzaj frontu: stalowy z szybą malowaną
• Paliwo: sezonowane drewno liściaste (≤20% wilgotności)

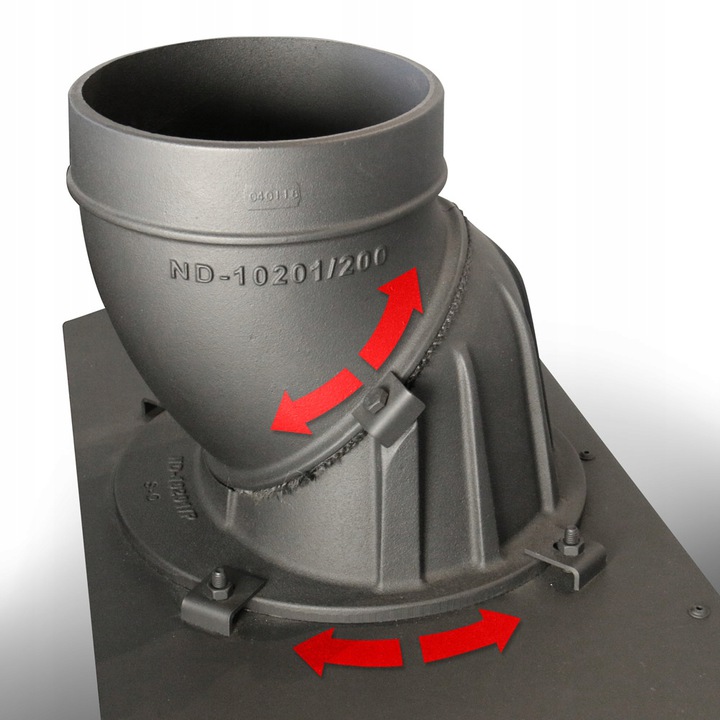

OBROTOWY WYLOT SPALIN

Możliwość zmiany ustawienia wylotu spalin, co ułatwia podłączenie wkładu. Regulacja ustawienia 360° daje możliwość podłączenia wylotu spalin z tyłu jak i na górze wkładu.

DOPALANIE NA POPIELE

Wkład nie posiada rusztu, opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

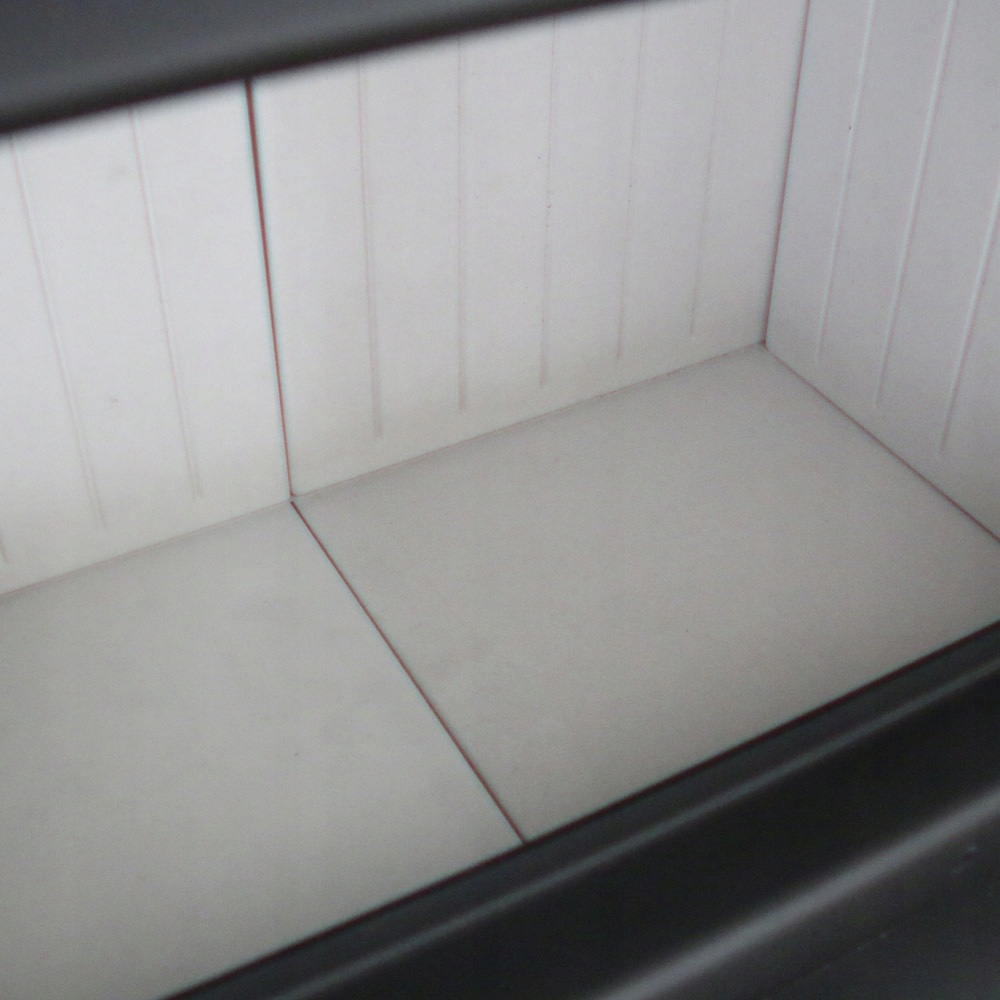

WYŁOŻENIE TERMOTEC

Komora spalania wyłożona materiałem kumulującym ciepło TERMOTEC, który podwyższa temperaturę w kominku. Tym samym spalanie jest bardziej ekologiczne, a wysoka temperatura utrzymuje się przez dłuższy czas.

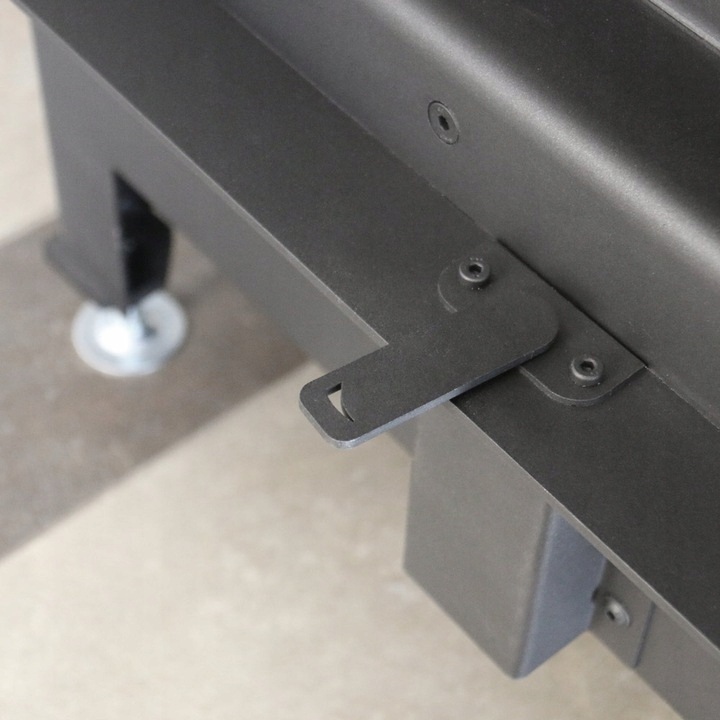

WBUDOWANA REGULACJA DOLOTU POWIETRZA

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie.

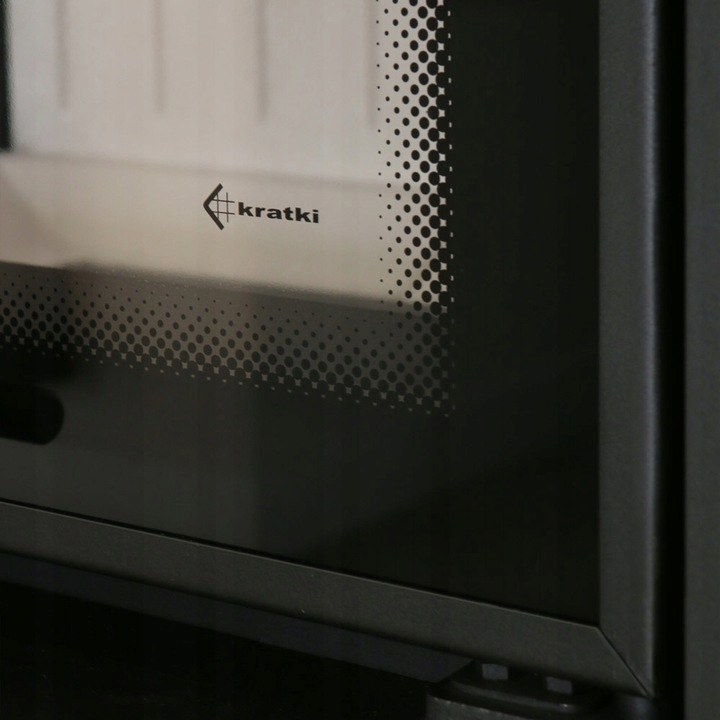

OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

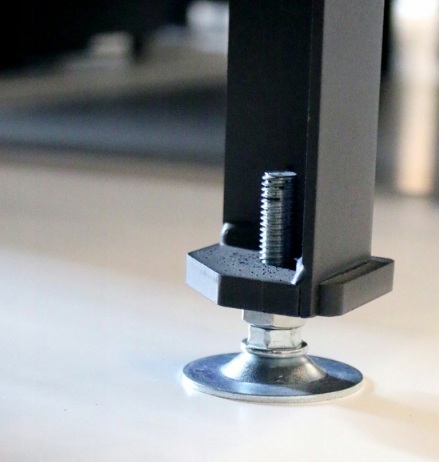

REGULOWANE NÓŻKI

Możliwość zniwelowania nierówności podłoża i wypoziomowania wkładu dzięki regulowanym nóżkom.

MAKSYMALNE WYKORZYSTANIE ENERGII

Efektywniejsze spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC, materiałem akumulującym ciepło, który podwyższa temperaturę w palenisku.

Ponadto dopalanie cząstek opału we wkładzie następuje dzięki deflektorowi, który wydłuża drogę spalin. Proces ten również podnosi efektywność spalania oraz gwarantuje lepsze wykorzystanie energii, a tym samym minimalizuje emisję szkodliwych substancji do atmosfery.

Dostarczanie powietrza do wkładu odbywa się wyłącznie z zewnątrz, dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Jego regulacja odbywa się za pomocą przepustnicy ustawianej jednym regulatorem  znajdującą się poniżej drzwiczek, co wyklucza błędy w niewłaściwym użytkowaniu. Cały mechanizm działa bardzo cicho i bezawaryjnie.

Wkład posiada podwójny system dopowietrzenia.

Powietrze pierwotne, ułatwiające rozpalanie drewna, dostarczane jest na całej szerokości paleniska poprzez szczelinę w listwie, stanowiącej płotek oraz przez listwę napowietrzającą umieszczoną na tylnej ścianie paleniska tuz nad płytą, na której odbywa się spalanie.

Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza), czyli powietrze dostarczane jest bezpośrednio na szybę poprzez system kanałów umieszczonych na bokach kominka . W ten sposób dostarczany jest tlen do górnej części komory spalania, w której następuje dopalanie gazów powstałych w procesie spalania drewna, co dodatkowo ogranicza emisję szkodliwego CO do atmosfery.

Zastosowanie podwójnego systemu dopowietrzenia umożliwia bardzo precyzyjne sterowanie procesem spalania.

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C. Oferowane przez Nas szkło posiada certyfikat jakości i bezpieczeństwa.

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowaniu wysokogatunkowej stali.

Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego. Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

WYGODNE UŻYTKOWANIE

Wkład bezrusztowy, w którym występuje tzw. zjawisko dopalania na popiele. W praktyce oznacza to, że opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

Kurtyna powietrzna odgradza szybę od paleniska. Dzięki temu szyba nie brudzi się i oddaje do pomieszczenia więcej ciepła. Ograniczone osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Możliwość zniwelowania nierówności podłoża i wypoziomowania wkładu dzięki regulowanym nóżkom.

Wkład również dla leworęcznych, gdyż istnieje możliwość przełożenia drzwi ze standardowego lewostronnego otwarcia na prawostronne.

Model wyposażony w ruchomy wylot spalin, dzięki czemu w przypadku montażu, nie ma konieczności zakupu dodatkowych kolan, gdyż istnieje łatwe dostosowanie kąta połączenia do instalacji kominowej.

NOWOCZESNY DESIGN

Wkład wyposażony jest w ozdobną, pojedynczą szybę typu glass, dzięki której wygląda elegancko i nowocześnie. Dodatkowo zastosowanie tego rozwiązania optycznie powiększa front wkładu.

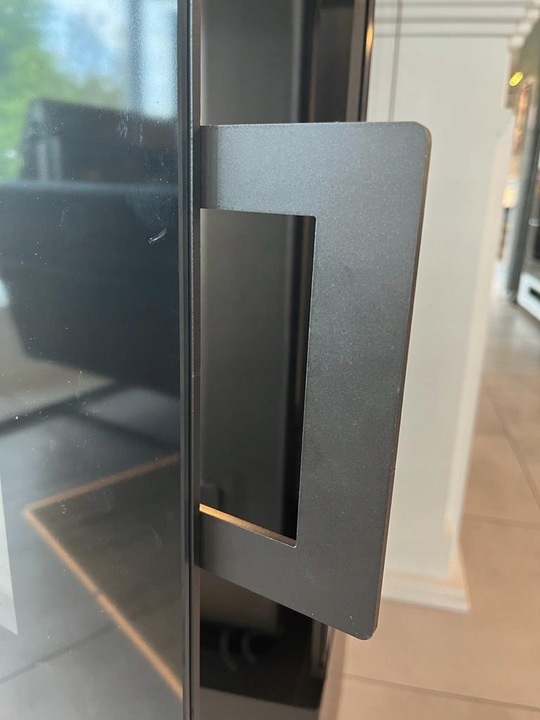

Drzwi wkładu posiadają nowoczesną klamkę ślizgową.

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.
