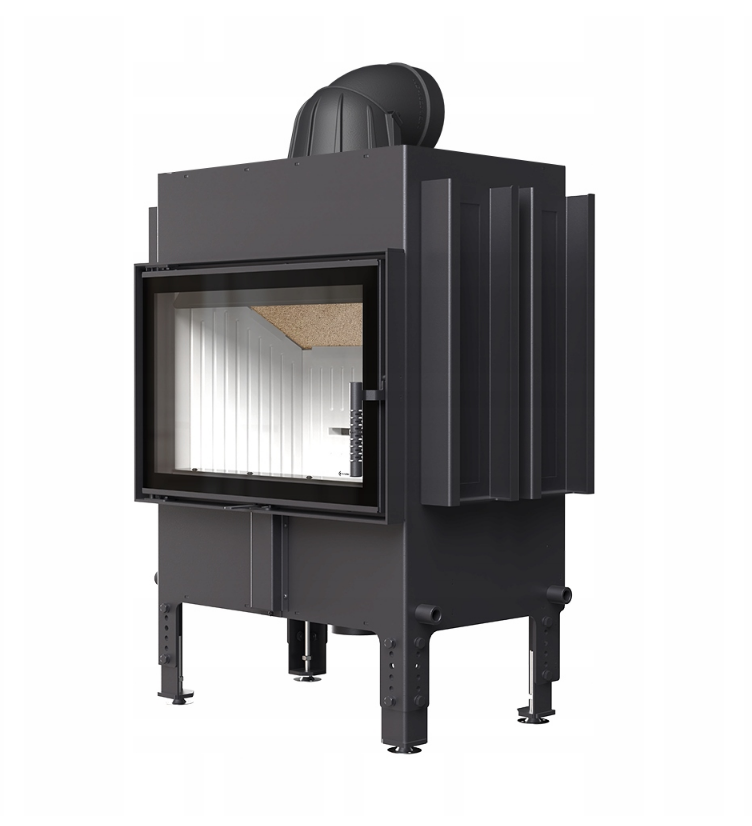

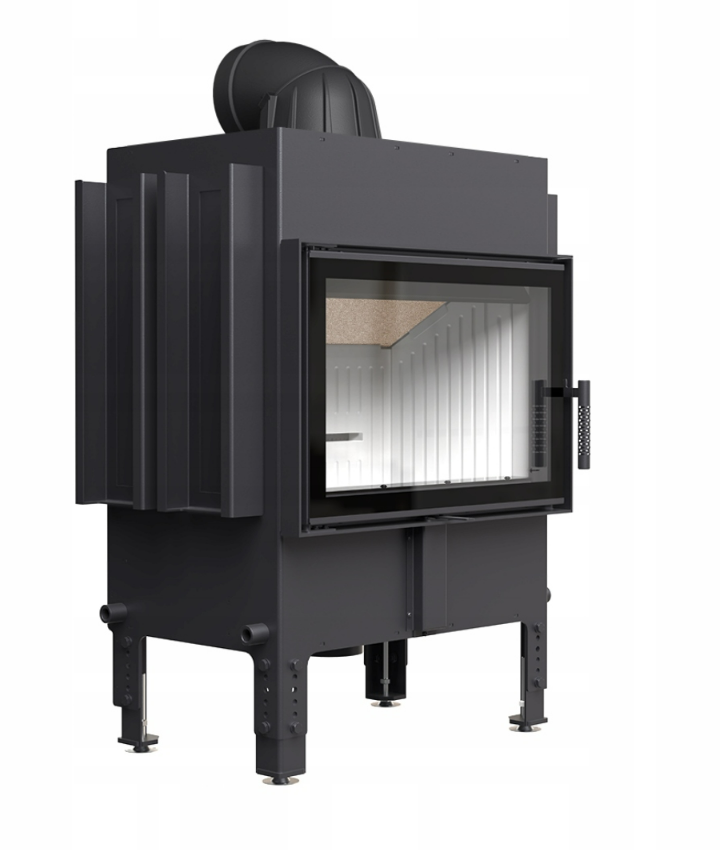

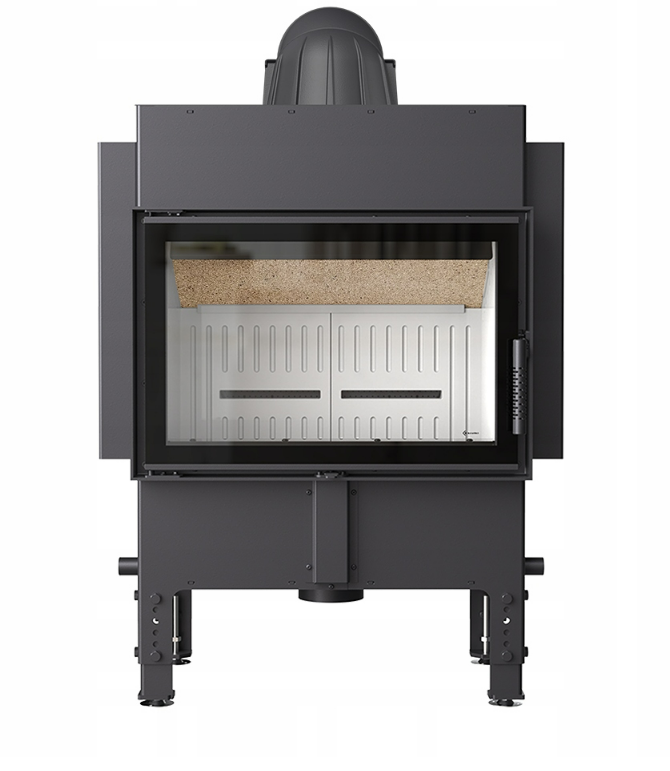

Szukasz kominka, który nie tylko zachwyca designem, ale przede wszystkim realnie ogrzewa dom i maksymalnie wykorzystuje energię drewna? KRATKI NORRA 9,9 kW to nowoczesny wkład kominkowy klasy premium stworzony dla wymagających użytkowników, którzy oczekują wydajności, komfortu i zaawansowanej technologii grzewczej.

Dzięki innowacyjnemu systemowi modułowej akumulacji ciepła kominek magazynuje energię i oddaje przyjemne ciepło nawet do 4 godzin po wygaszeniu paleniska. To rozwiązanie, które pozwala cieszyć się komfortowym ciepłem przy mniejszym zużyciu drewna i większej efektywności ogrzewania.

Minimalistyczna forma, nowoczesna konstrukcja oraz możliwość personalizacji sprawiają, że NORRA doskonale wpisuje się zarówno w nowoczesne wnętrza typu loft czy japandi, jak i klasyczne aranżacje z zabudową kaflową.

Najważniejsze zalety kominka KRATKI NORRA

• Wysoka sprawność 86% – maksymalne wykorzystanie energii drewna przy niskim zużyciu opału
• Bezrusztowe spalanie – efektywne dopalanie drewna na popiele i minimalizacja odpadów
• Modułowa konstrukcja akumulacyjna – możliwość rozbudowy o nasady i zawiesia akumulacyjne
• TERMOTEC – wyłożenie akumulujące ciepło dostępne w wersji jasnej lub ciemnej
• System czystej szyby – ograniczone osadzanie sadzy i lepszy widok ognia
• Idealny do rekuperacji – szczelna komora spalania i dolot powietrza z zewnątrz
• Ruchomy wylot spalin 360° – łatwiejszy montaż i większa elastyczność zabudowy
• Nowoczesny design – minimalistyczna forma dopasowana do współczesnych wnętrz

Kominek na drewno NORRA - ogrzeje od 70 m² do 130 m²

Ekoprojekt

Ekoprojekt to europejska inicjatywa mająca na celu poprawę efektywności energetycznej i zmniejszenie emisji zanieczyszczeń.

BImSchV 2

BImSchV 2 to niemiecka ustawa dotycząca kontroli emisji zanieczyszczeń powietrza, obejmująca wymagania dla kominków i pieców. Urządzenia spełniające normy BImSchV 2 muszą charakteryzować się niską emisją pyłów i gazów szkodliwych.

Flamme Verte

Dodatkowo, został zaprojektowany tak, aby spełniać surowe normy środowiskowe Flamme Verte, co zapewnia wysoką wydajność, czyste spalanie i zmniejszoną emisję. Dzięki temu możesz cieszyć się przytulną atmosferą w domu, minimalizując jednocześnie swój wpływ na środowisko.

Kominek NORRA przeznaczona jest do domów z rekuperacją

Dane techniczne

Informacje ogólne

• Model: KRATKI NORRA
• Wersja: Prosty
• Rodzaj urządzenia: Kominek powietrzny stalowy do akumulacji
• Linia: KRATKI PRO
• Producent: Kratki

Parametry grzewcze

• Moc nominalna: 9,9 kW
• Zakres mocy grzewczej: 6,9 – 12,9 kW
• Sprawność cieplna: 86%
• Sezonowa efektywność energetyczna: 75,1%
• Klasa energetyczna: A+
• Współczynnik EEI: 113

Parametry spalania

• Temperatura spalin: 177°C
• Strumień masy spalin: 9,6 g/s
• Emisja CO: 0,086%
• Emisja CO (mg/m³): 1083
• Emisja pyłków: 19 mg/m³
• Emisja NOx: 108 mg/m³
• Emisja OGC: 68 mg/m³

Paliwo

• Zalecane paliwo: Sezonowane drewno liściaste
• Maksymalna wilgotność drewna: ≤20%
• Optymalna długość polan: 320 mm
• Maksymalna długość polan: 50 cm

Przyłącza

• Średnica wylotu spalin: Ø 200 mm
• Średnica dolotu powietrza: Ø 125 mm

Systemy i technologie

• System spalania: Bezrusztowy
• Wyłożenie komory spalania: TERMOTEC
• Deflektor: Wermikulitowy
• System czystej szyby: Tak
• Potrójny system dopowietrzenia: Tak
• Regulacja spalania: Jednym regulatorem
• Ruchomy wylot spalin: 360°
• Regulowane nóżki: Tak
• Regulacja wysokości podstawy: 5-stopniowa
• Dedykowany do rekuperacji: Tak

Certyfikaty i zgodność

• Ekoprojekt: Tak
• BImSchV 2: Tak
• Flamme Verte: Tak
• Wallonair (BE): Tak
• 4 Stelle Certificato ambiental (IT): Tak
• DIN+: Tak
• 15a B-VG: Tak

Parametry fizyczne

• Waga: 385,81 kg

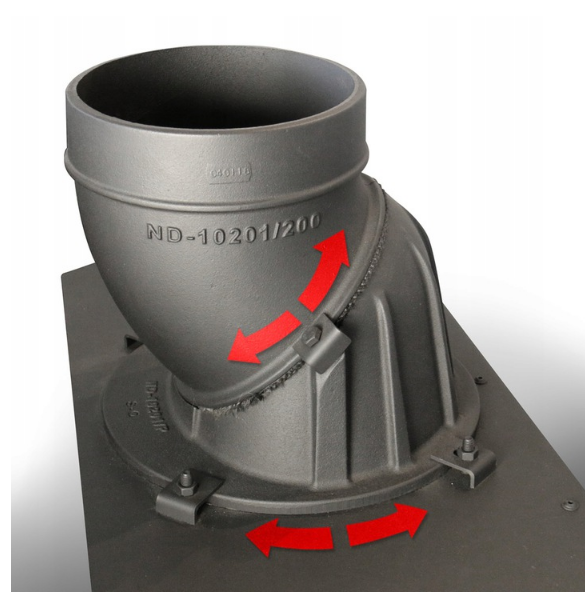

OBROTOWY WYLOT SPALIN

Możliwość zmiany ustawienia wylotu spalin, co ułatwia podłączenie wkładu. Regulacja ustawienia 360° daje możliwość podłączenia wylotu spalin z tyłu jak i na górze wkładu.

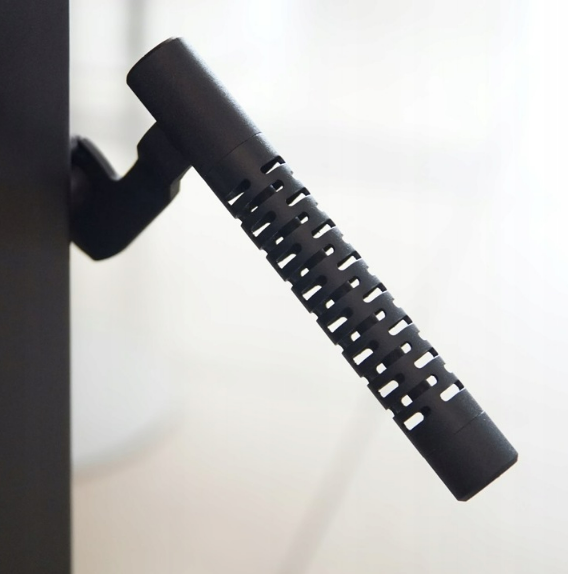

INNOWACYJNA KLAMKA

Specjalna perforowana konstrukcja klamki chroni przed nadmiernym nagrzewaniem, co wpływa na wysoki komfort użytkowania kominka.

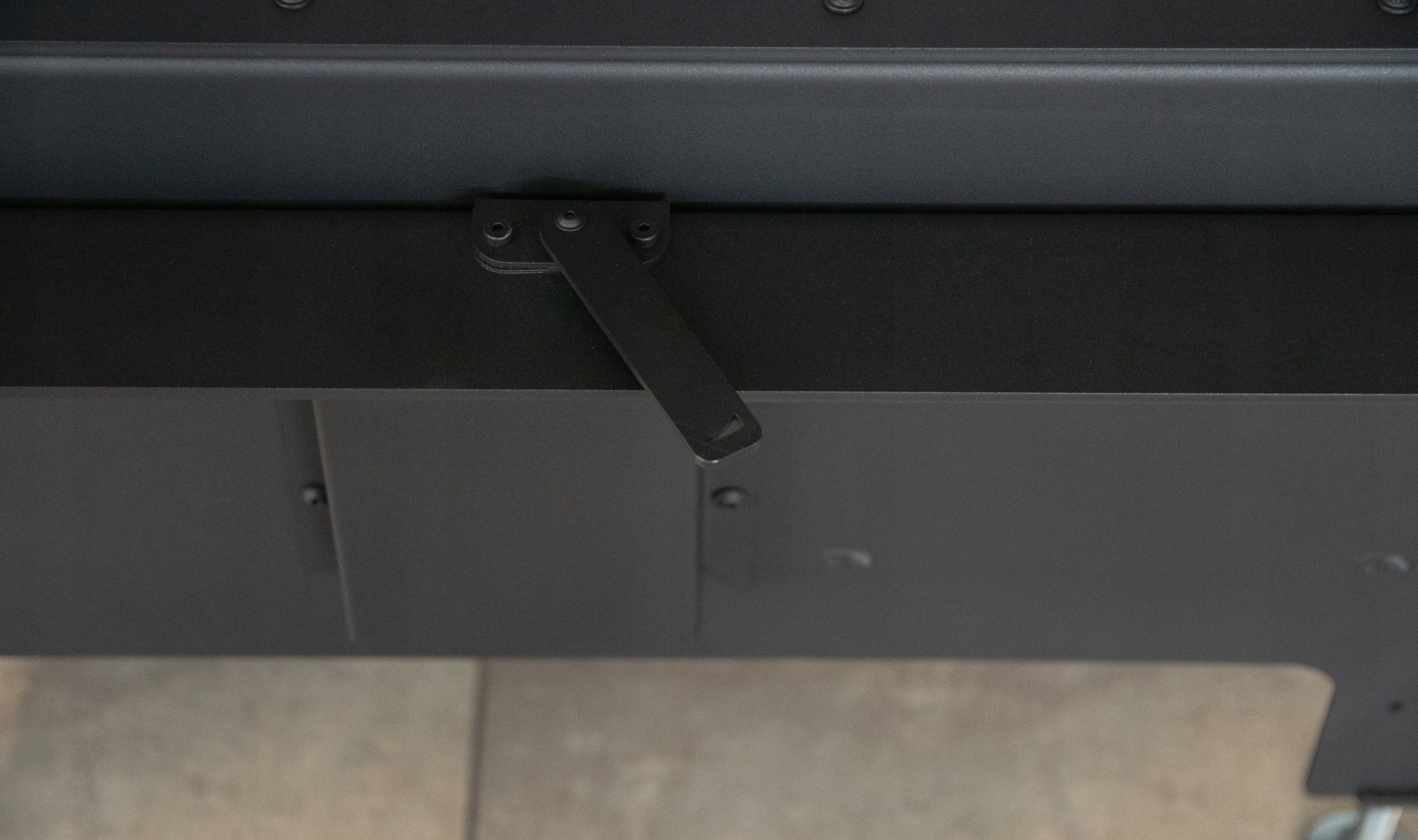

WBUDOWANA REGULACJA DOLOTU POWIETRZA

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie

BEZRUSZTOWE SPALANIE

Drewno dopala się na popiele, co minimalizuje odpady i maksymalizuje wykorzystanie energii. W praktyce oznacza to, że opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

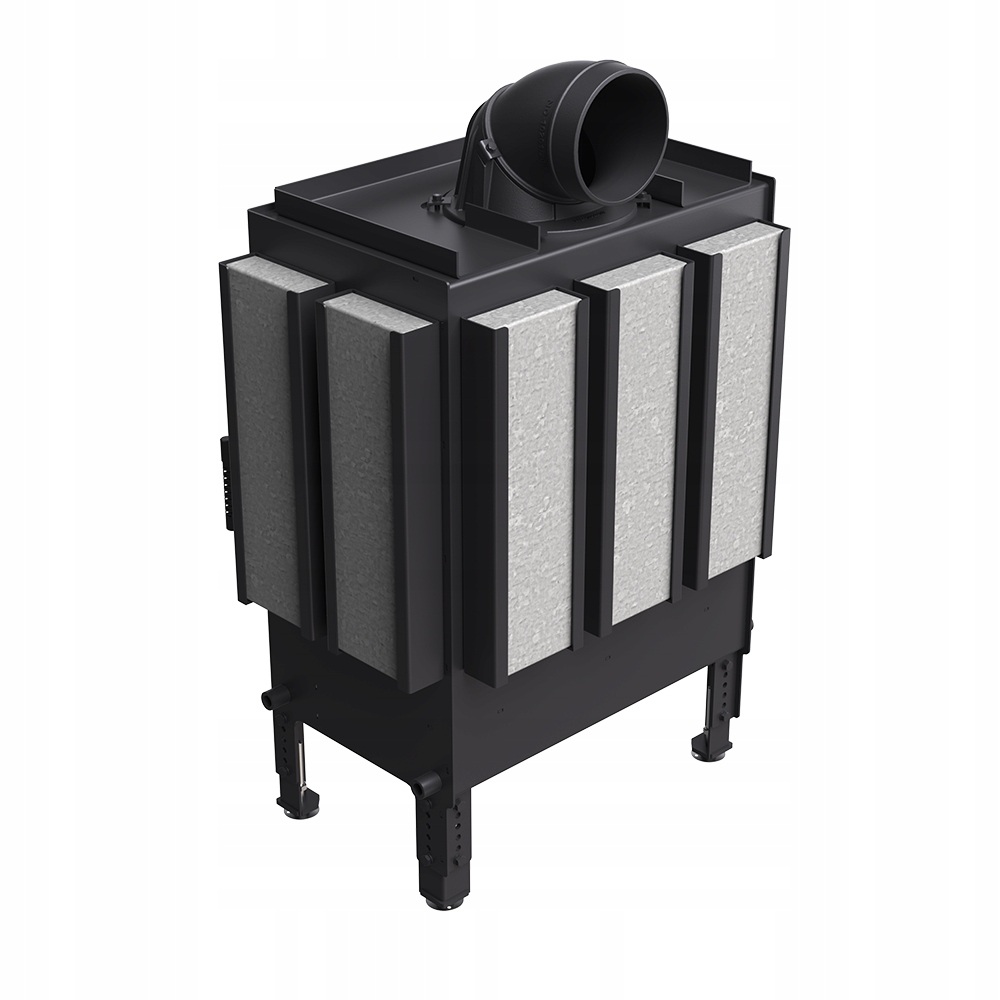

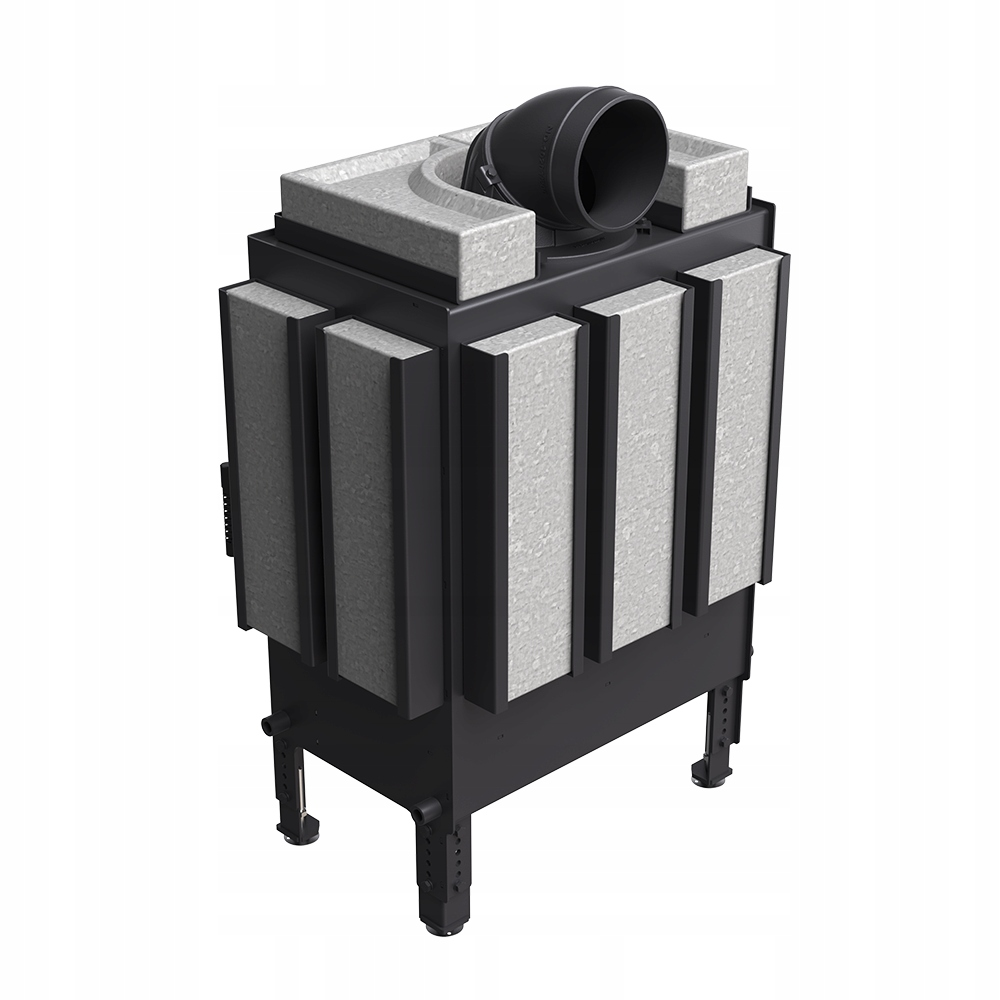

MAKSYMALNA MOC AKUMULACJI

KRATKI NORRA został stworzony z myślą o efektywnym magazynowaniu i odzyskiwaniu ciepła. Specjalne zawiesia akumulacyjne montowane po bokach oraz z tyłu wkładu odzyskują energię bezpośrednio z korpusu urządzenia, dzięki czemu kominek oddaje przyjemne ciepło nawet do 4 godzin po wygaszeniu paleniska.

Modułowa konstrukcja pozwala dopasować ilość elementów akumulacyjnych do własnych potrzeb oraz warunków zabudowy.

Zawiesia akumulacyjne nie są częścią oferty, należy je dokupić osobno.

Myślisz, że kominek grzeje tylko wtedy, gdy płonie w nim ogień? Poznaj KRATKI NORRA - bezrusztowy wkład kominkowy z dedykowanymi modułowymi nasadami i zawiesiami akumulacyjnymi. Stworzony z myślą o maksymalnej wydajności.

Moc akumulacji bez kompromisów

Wkład NORRA to przede wszystkim zaawansowana inżynieria cieplna. Ten model zdecydowanie wyróżnia autorski system modułowej akumulacji. Specjalne zawiesia akumulacyjne montowane są na bokach oraz z tyłu urządzenia. Dzięki temu ciepło przekazywane jest równomiernie. Ale to dopiero początek. Dodatkowa moc wkładu NORRA drzemie w nadbudowie. Na specjalnej podstawie stabilizującej (do dokupienia oddzielnie) wokół czopucha i rury wylotowej możesz ułożyć aż do 5 warstw modułowych nasad akumulacyjnych (możliwość dokupienia gotowych zestawów 1, 3 lub 5 warstw nasad akumulacyjnych). Modułowość całej konstrukcji sprawia, że ustawiając odpowiednią ilość warstw nasad akumulacyjnych możesz dostosować wysokość całej konstrukcji do warunków zabudowy.

Modułowe nasady akumulacyjne układane są warstwowo bez konieczności stosowania oddzielających je separatorów. Takie rozwiązanie gwarantuje monolityczną strukturę i maksymalną gęstość magazynowanego ciepła.

Efekt? Kominek oddaje przyjemne ciepło do pomieszczenia nawet do 4 godzin po wygaszeniu paleniska.

Intuicyjna obsługa i personalizacja

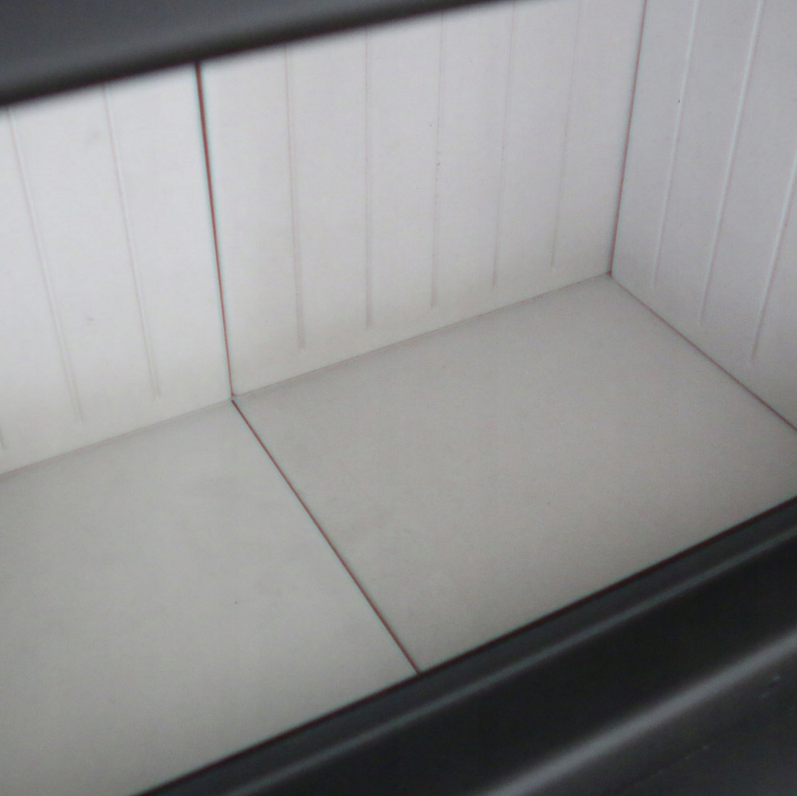

Kominek NORRA został zaprojektowany z myślą o użytkowniku, który ceni komfort. Wnętrze wkładu wyłożone materiałem TERMOTEC (do wyboru jasne lub ciemne wyłożenie komory spalania) nie tylko wygląda elegancko, ale zapewnia większa efektywność grzewczą i dłuższe utrzymywanie temperatury wewnątrz paleniska. Z kolei dzięki zastosowaniu deflektora z wrmikulitu kominek szybciej osiąga optymalną temperaturę pracy.

Obsługa urządzenia jest maksymalnie uproszczona - całym dopływem powietrza sterujesz za pomocą jednego, płynnie działającego regulatora. NORRA to wkład bezrusztowy - drewno dopala się na popiele, co minimalizuje odpady i maksymalizuje wykorzystanie energii. W praktyce oznacza to, że opał wypala się na drobny popiół, którego w palenisku pozostaje jedynie niewielka ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana. Kominek wyróżnia się wysoką sprawnością na poziomie 86%.

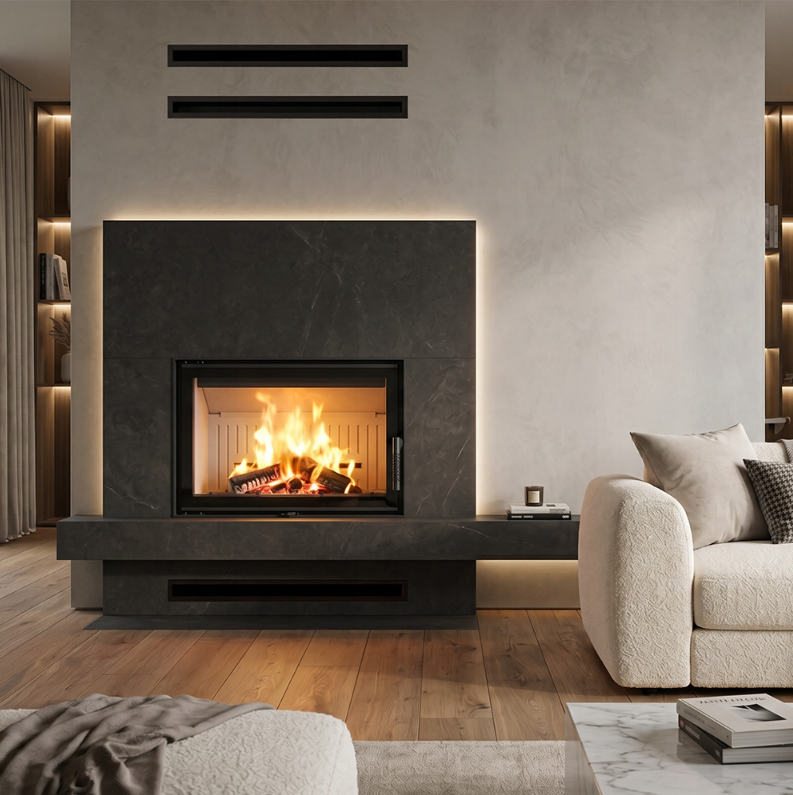

Na szczególną uwagę zasługuje uniwersalna konstrukcja wpisująca się w najnowsze trendy wnętrzarskie. Podstawa z 5-stopniową regulacją wysokości jest integralną częścią pieca. Ponadto wkład NORRA dostępny jest w kilku konfiguracjach: modele z prostym frontem lub modele narożne. Wszystkie modele występują w wersji tradycyjnej oraz zduńskiej - ułatwiającej zaprojektowanie autorskiej zabudowy kaflowej przy zachowaniu wysokich parametrów grzewczych.

Ekologia i najwyższa jakość serii PRO

Wkład NORRA to wybór odpowiedzialny. Urządzenie spełnia surowe normy Ekoprojektu oraz niemiecką normę BImSchV 2, a także Flamme Verte, Wallonair (BE), 4 Stelle Certificato ambiental (IT), DIN+ i 15a B-VG. Został również przebadany pod kątem nowej, bardziej rygorystycznej normy EN 16510. To gwarancja czystego spalania, niskiej emisji i najwyższej sprawności energetycznej. Dzięki szczelnej komorze spalania i dolotowi powietrza z zewnątrz, piec idealnie współpracuje z systemami rekuperacji, co czyni go doskonałym sercem nowoczesnych, energooszczędnych domów.

Jako część prestiżowej linii Kratki PRO, NORRA to pewność wykonania z najlepszych materiałów, co potwierdzamy aż 10-letnią gwarancją.

Dlaczego warto wybrać wkład NORRA:

■ maksymalna moc akumulacji: dedykowany do modelu NORRA modułowy zestaw nasad i zawiesi akumulacyjnych na bokach, z tyłu oraz na górze wkładu magazynuje ciepło z korpusu urządzenia.
■ modułowy zestaw nasad: możliwość dostosowania wysokości warstw akumulacyjnych do warunków zabudowy. Do wyboru zestaw 3 lub 5 warstw modułów akumulacyjnych układanych na górnej części wkładu wokół czopucha, dla wydłużenia czasu oddawania ciepła.
■ maksymalne wykorzystanie energii: zawiesia akumulacyjne odzyskują energię z korpusu. W zależności od wersji istnieje opcja dołożenia 7 (wkład prosty) lub 5 (wkład narożny) zawiesi akumulacyjnych. Temperatura z korpusu jest odzyskiwana przez masę akumulacyjną, która oddaje energię nawet do 4 godzin.
■ wysoka sprawność: system deflektorów, który obniża temperaturę spalin przy jednoczesnym zastosowaniu niskiego zużycia drewna. Wkład NORRA wyróżnia się wysoką sprawnością na poziomie 86%.
■ dostępne wersje: wybierz model z prostym frontem lub efektowną wersję narożną BS (występują również w wersji zduńskiej).
■ wersja zduńska: wkład zaprojektowany z myślą o zdunach, ułatwiający zaprojektowanie autorskiej zabudowy kaflowej.
■ bezrusztowe spalanie: drewno dopala się na popiele - mniejsza strata opału, minimalizacja odpadów opałowych i maksymalizacja wykorzystania energii.
■ wyłożenie TERMOTEC: dostępne w wersji jasnej lub ciemnej charakteryzuje się właściwościami akumulacyjnymi - oddaje energię do otoczenia. Cząstki sadzy są dopalane po osiągnięciu temperatury pracy na poziomie 350 °C. Dzięki temu nawet jasny TERMOTEC pozostaje czysty, kiedy osiągnie swoją temperaturę pracy.
■ deflektor z wermikulitu: wydłużona droga spalin i maksymalne odzyskiwanie ciepła, szybkie rozgrzewanie - dzięki niewielkiej akumulacji ciepła, kominek szybciej osiąga optymalną temperaturę.
■ intuicyjna regulacja: sterowanie procesem spalania za pomocą jednego elementu.
■ perforowana klamka: ergonomiczny uchwyt o nowoczesnej fakturze, zapewniający wygodę otwierania i wolniejsze nagrzewanie się.
■ szyba żaroodporna: o odporności temperaturowej do 660°C.
■ system czystej szyby: kurtyna powietrzna ograniczająca osadzanie się sadzy.
■ potrójny system dopowietrzenia: powietrze pierwotne, wtórne oraz kurtyna powietrzna dla optymalizacji procesu spalania.
■ stabilność i elastyczność montażu: regulowane nóżki i ruchomy wylot spalin 360° dopasują urządzenie do każdego wnętrza. W zestawie podstawa z 5-stopniową regulacją wysokości pieca w standardzie.
■ idealny do rekuperacji: szczelna komora spalania dedykowana do nowoczesnego, energooszczędnego budownictwa.
■ spełnia normy: Ekoprojekt, BImSchV 2, Flamme Verte, Wallonair (BE), 4 Stelle Certificato ambiental (IT), DIN+ i 15a B-VG.
■ 10 lat gwarancji: najwyższa jakość potwierdzona przynależnością do linii Kratki PRO.
■ bezpieczeństwo energetyczne: kominek jest rozwiązaniem grzewczym niezależnym od innych źródeł ciepła - to bezpieczeństwo i niezawodność w każdej sytuacji oraz alternatywne źródło ogrzewania w przypadku braku prądu lub gazu.

Paliwo zalecane

• Rodzaje drewna: buk, grab, dąb, olcha, brzoza, jesion.

  Są to gatunki liściaste o wysokiej wartości opałowej, zapewniające stabilne i czyste spalanie.

• Wymiary polan: długość około 30 cm, obwód 30–50 cm – parametry optymalne do prawidłowego ułożenia i spalania.
• Wilgotność drewna: maksymalnie 20%, co odpowiada drewnu sezonowanemu przez około 24 miesiące w przewiewnym, zadaszonym miejscu.

  Zbyt wilgotne drewno obniża sprawność, zwiększa zużycie opału i przyspiesza osadzanie sadzy.

Paliwo niezalecane

• Drewno o wilgotności powyżej 20% – powoduje dymienie, niższą moc grzewczą i ryzyko powstawania kreozotu w przewodzie kominowym.
• Drewno iglaste i zażywiczone – może intensywnie brudzić szybę oraz wnętrze komory spalania, wymaga częstszego czyszczenia i ma niższą wartość opałową.

Paliwo zabronione

• Węgiel, koks, brykiety niewiadomego pochodzenia.
• Drewno tropikalne, np. mahoń (zawiera substancje mogące uszkodzić wkład).
• Materiały chemiczne i łatwopalne: oleje, benzyna, alkohol, rozpuszczalniki, naftalina.
• Odpady komunalne oraz materiały przetworzone: płyty laminowane, płyty wiórowe, drewno impregnowane, elementy lakierowane lub klejone.

  Spalanie takich materiałów jest niebezpieczne i może trwale uszkodzić urządzenie.

Ważna informacja

Jeżeli urządzenie dopuszcza dodatkowy rodzaj paliwa, będzie to wyraźnie zaznaczone na tabliczce znamionowej oraz w instrukcji obsługi dołączonej do produktu.

Producent udziela 10 lat gwarancji od momentu zakupu wkładu na jego sprawne działanie. Wyłożenie ceramiczne objęte jest gwarancją na okres 2 lat od momentu zakupu wkładu. Ruszt i uszczelnienia kominka objęte są gwarancją na okres 1 roku od momentu zakupu wkładu. Gwarancją nie jest objęta: ceramika żaroodporna oraz szyba. Zastosowanie wkładu kominkowego, sposób podłączenia do komina oraz warunki eksploatacji muszą być zgodne z instrukcją obsługi.

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu
mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.

Informacje o elementach opcjonalnych które można dokupić klikając odpowiedni CHECKBOX w ofercie

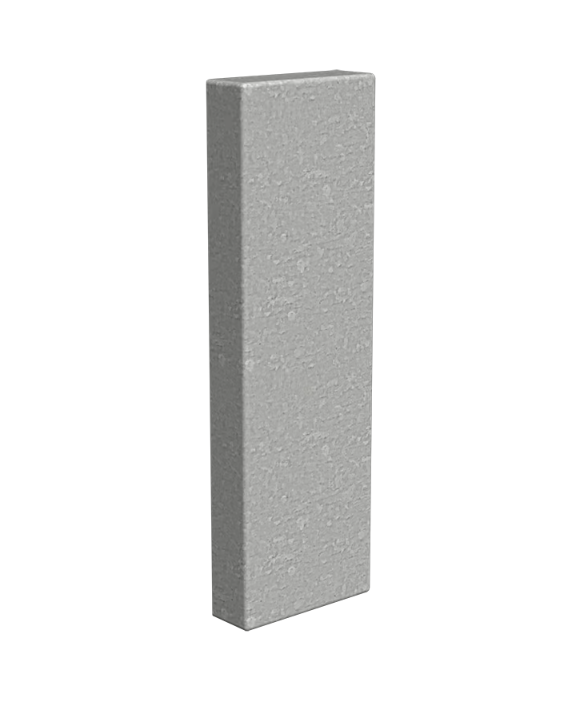

Boczne zawiesie akumulacyjne betonowe do kominka NORRA

Modułowy system akumulacyjny dedykowany do wkładu NORRA to nowoczesne rozwiązanie stosowanym w celu zwiększenia efektywności energetycznej systemów ogrzewania. Działa on na zasadzie magazynowania ciepła wytworzonego przez kominek, a następnie stopniowego oddawania go do otoczenia, nawet do 4 godzin po wygaszeniu ognia.

Boczne zawiesia akumulacyjne wykonane są z betonu, który dzięki swoim właściwościom fizycznym może absorbować dużą ilość ciepła. Podczas gdy kominek jest aktywny i generuje ciepło, moduły akumulacyjne się nagrzewają, magazynując w sobie energię termiczną. Po zakończeniu procesu palenia, kiedy ogień zgaśnie, nagromadzone ciepło jest stopniowo uwalniane do otoczenia.

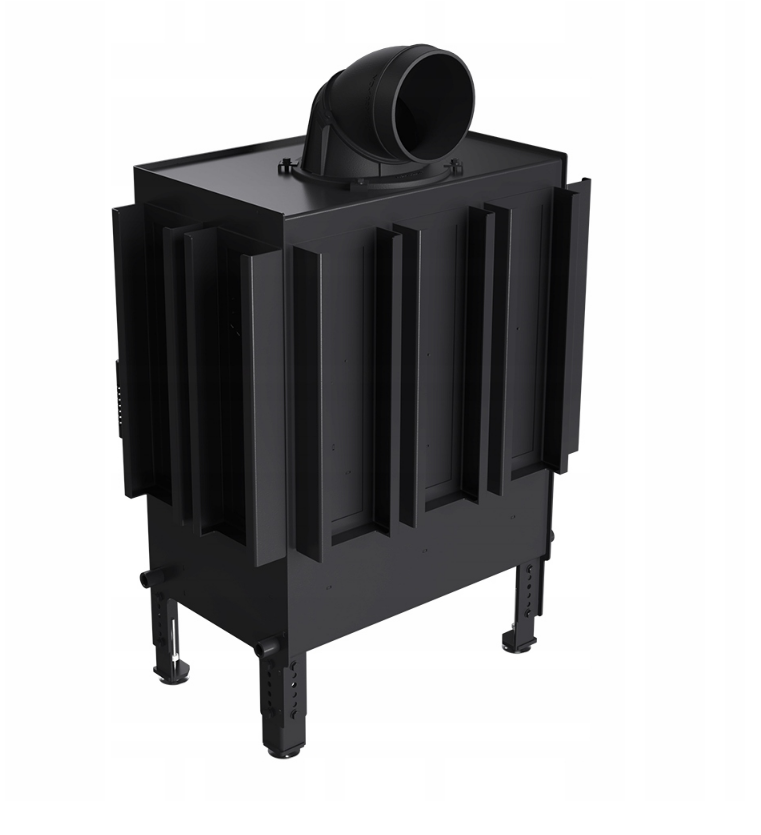

W zintegrowane z korpusem wkładu NORRA uchwyty można wsunąć specjalnie zaprojektowane zawiesia akumulacyjne, które odzyskują energię z korpusu.

Jeden element waży ok. 14 kg, a w zależności od wersji wkładu istnieje opcja dołożenia zawiesi w różnych konfiguracjach:

wkład prosty: możliwość dołożenia maksymalnie 7 zawiesi akumulacyjnych, co daje 98 kg dodatkowej masy akumulacyjnej.

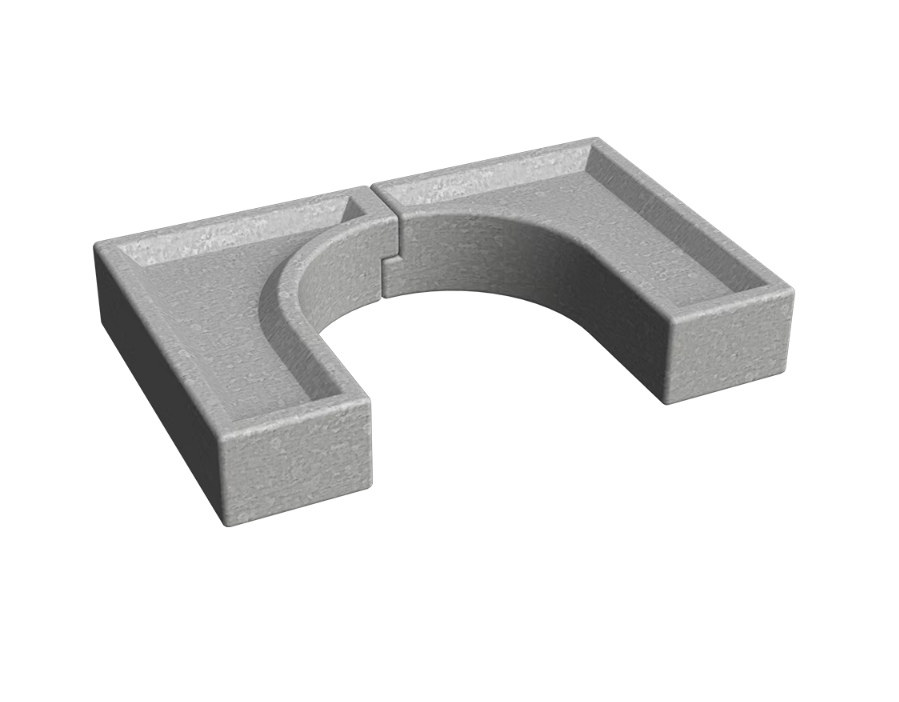

Górna nasada akumulacyjna betonowa do kominka NORRA

Modułowy system akumulacyjny dedykowany do wkładu NORRA to nowoczesne rozwiązanie stosowanym w celu zwiększenia efektywności energetycznej systemów ogrzewania. Działa on na zasadzie magazynowania ciepła wytworzonego przez kominek, a następnie stopniowego oddawania go do otoczenia, nawet do 4 godzin po wygaszeniu ognia.

Górne nasady akumulacyjne wykonane są z betonu, który dzięki swoim właściwościom fizycznym może absorbować dużą ilość ciepła. Podczas gdy kominek jest aktywny i generuje ciepło, moduły akumulacyjne się nagrzewają, magazynując w sobie energię termiczną. Po zakończeniu procesu palenia, kiedy ogień zgaśnie, nagromadzone ciepło jest stopniowo uwalniane do otoczenia.

Na opcjonalnej podstawie stabilizującej wokół czopucha i rury wylotowej możesz ułożyć aż do 5 warstw modułowych nasad akumulacyjnych (możliwość dokupienia gotowych zestawów 1, 3 lub 5 warstw nasad akumulacyjnych), co daje ok. 180 kg masy akumulacyjnej.

Warstwy układane są jedna na drugiej - bez konieczności używania separatorów.

Modułowość całej konstrukcji sprawia, że ustawiając odpowiednią ilość warstw nasad akumulacyjnych możesz dostosować wysokość całej konstrukcji do warunków zabudowy.

Jeden element waży ok. 18 kg, a w zależności od wersji wkładu istnieje opcja dołożenia warstw w różnych konfiguracjach:

zestaw 1 warstwa: możliwość ułożenia górnych nasad akumulacyjnych (lewa + prawa) w formie jednej warstwy i uzyskanie ok. 36 kg dodatkowej masy akumulacyjnej.

zestaw 3 warstw: możliwość ułożenia górnych nasad akumulacyjnych (lewa + prawa) w formie trzech warstw i uzyskanie ok. 108 kg dodatkowej masy akumulacyjnej.

zestaw 5 warstw: możliwość ułożenia górnych nasad akumulacyjnych (lewa + prawa) w formie pięciu warstw i uzyskanie ok. 180 kg dodatkowej masy akumulacyjnej.

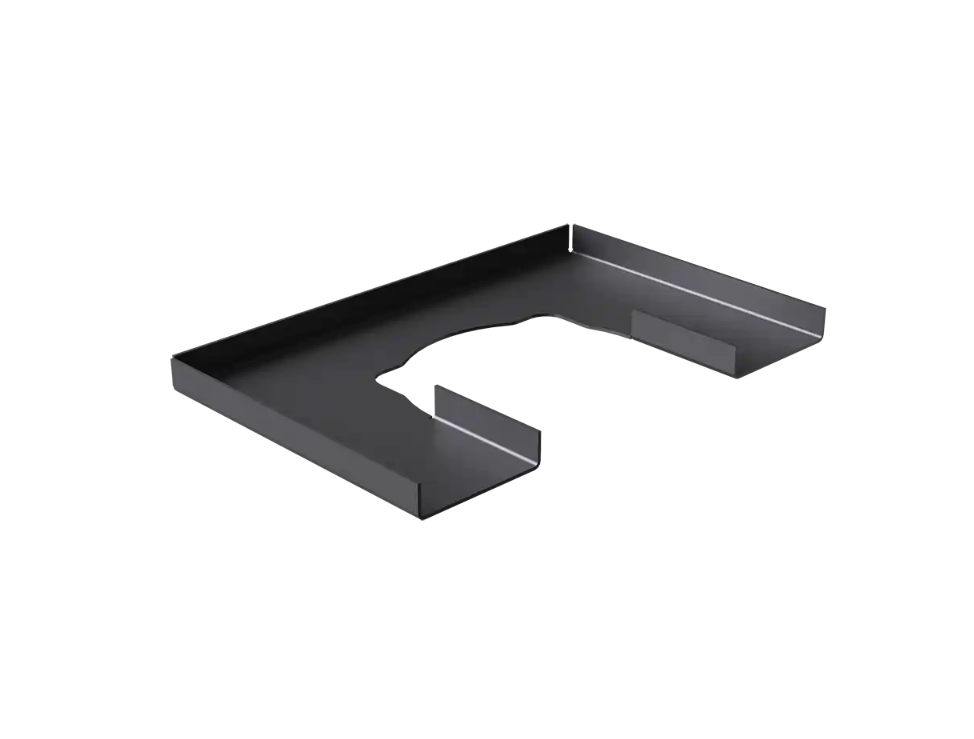

Stabilizator (podstawa) akumulacji do kominka NORRA

Opcjonalna podstawa stabilizująca system modułowych nasad akumulacyjnych wokół czopucha i rury wylotowej.

Dzięki jej zastosowaniu można ułożyć aż do 5 warstw modułowych nasad akumulacyjnych (możliwość dokupienia gotowych zestawów 1, 3 lub 5 warstw nasad akumulacyjnych), co daje ok. 180 kg masy akumulacyjnej.
