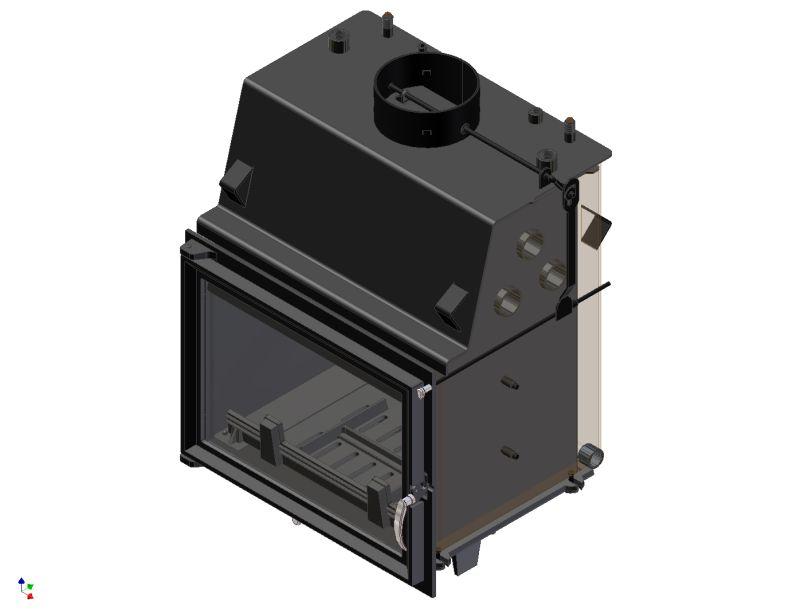

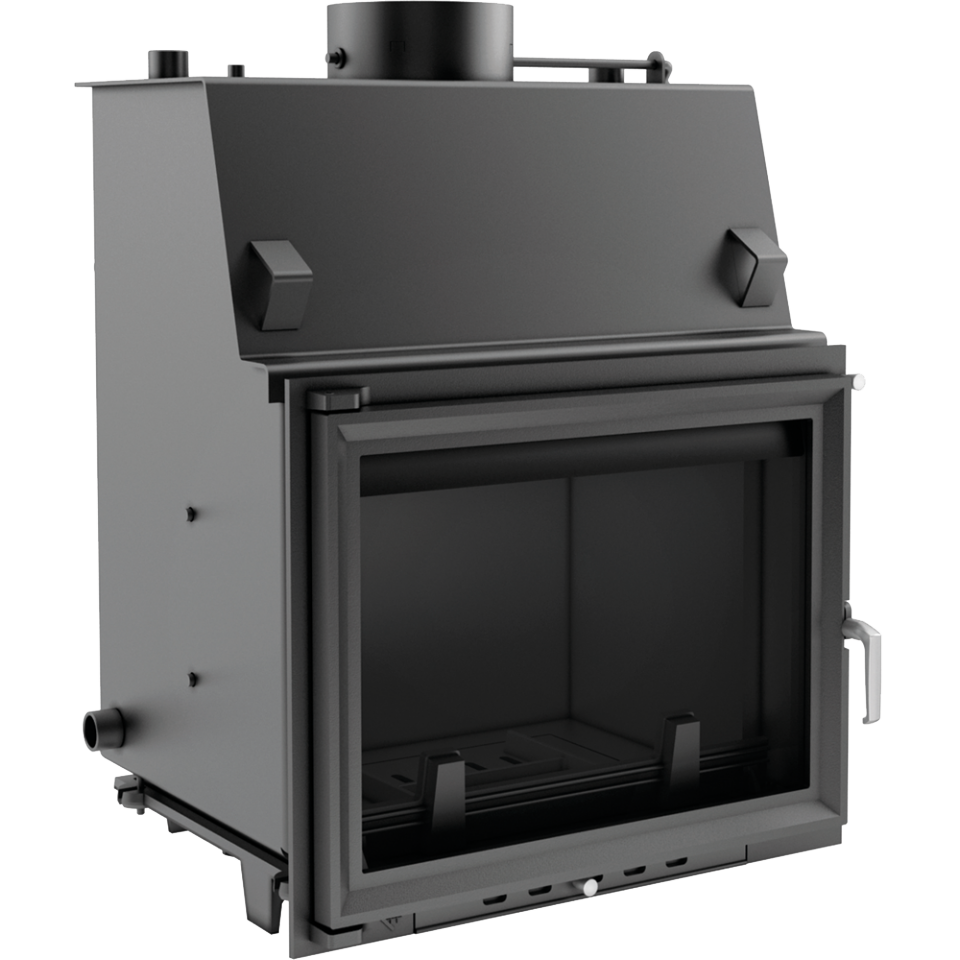

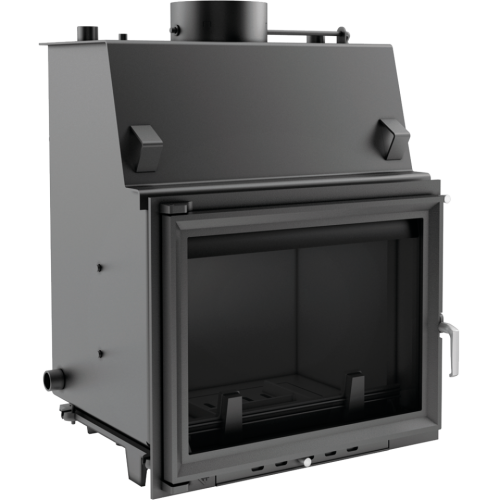

Wkład kominkowy z płaszczem wodnym z szybrem Zuzia 15 z wężownicą, moc 8-19kw
Opis
Zalety
MAKSYMALNE WYKORZYSTANIE ENERGII
Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.
Wbudowane płomieniówki i wysoki chopuch, które zwiększają powierzchnię wymiany ciepła.
Zwiększona powierzchnia wymiany ciepła dzięki wbudowanym płomieniówkom i wysokiemu czopuchowi.
Regulacja ciągu powietrza za pomocą wbudowanego szybra.
Ręczna kontrola nad procesem spalania powietrza pobieranego z pomieszczenia poprzez popielnik.
BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE
Doskonała szczelność, dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.
Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.
Zabezpieczenie przed przegrzaniem za pomocą wbudowanej we?z?ownica - króciec wejs?cia/ wyjs?cia 1?2?.
WYGODNE UŻYTKOWANIE
Klasyczny front wkładu wyposażony w ceramikę z?aroodporna wytrzymuja?cą temperature? do 800°C.
System zimnej klamki ograniczający ryzyko oparzenia się, dzięki możliwości jej zdjęcia podczas palenia.
Ozdobny płotek ułatwia utrzymanie czystości użytkowania oraz zabezpiecza przed wypadaniem drewna.
Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.
Gwarancja 5 lat.
Dane techniczne
Moc nominalna (kW) | 15 |
Średnia moc z wody (kW) | 11 |
Zakres mocy grzewczej (kW) | 8 - 19 |
Średnica czopucha (mm) | 200 |
Sprawność cieplna (%) | 75 |
Maksymalne ciśnienie robocze (bar) |
2,0 |
Emisja CO (przy 13% O2) ? | 0,29% |
Emisja pyłków (pył)* | 51 |
Temperatura spalin (oC) | 278 |
Waga (kg) | 156 |
Pojemność wody (l) | 38 |
Max długość polan (mm) | 500 |
Materiał | żeliwo szare klasy 200 stal kotłowa 4mm |
Rodzaj paliwa | zalecane sezonowane drewno liściaste, dopuszczalny brykiet węgla brunatnego |
* mg/Nm3
Zalety wkładu:
1. Korpus wkładu wykonany z blachy kotłowej o grubości 4 mm, przeznaczonej do pracy w podwyższonych temperaturach
2. Elementy stalowe wycinane laserowo, a następnie wyginane na giętarkach CNC
3. Korpus spawany przy użyciu robota spawalniczego, w osłonie gazu szlachetnego, co zapewnia dobrą jakość spawów
4. Front i podstawa wykonane z żeliwa szarego. Wszystko połączone z korpusem z użyciem podwójnego uszczelnienia wykonanego ze szklanych włókien żaroodpornych
5. W drzwiczkach zamontowana ceramika żaroodporna wytrzymująca temperaturę do 800oC
6. Wbudowany szyber, który pozwala na regulację ciągu komina
7. Regulacja dopływu powietrza poprzez popielnik

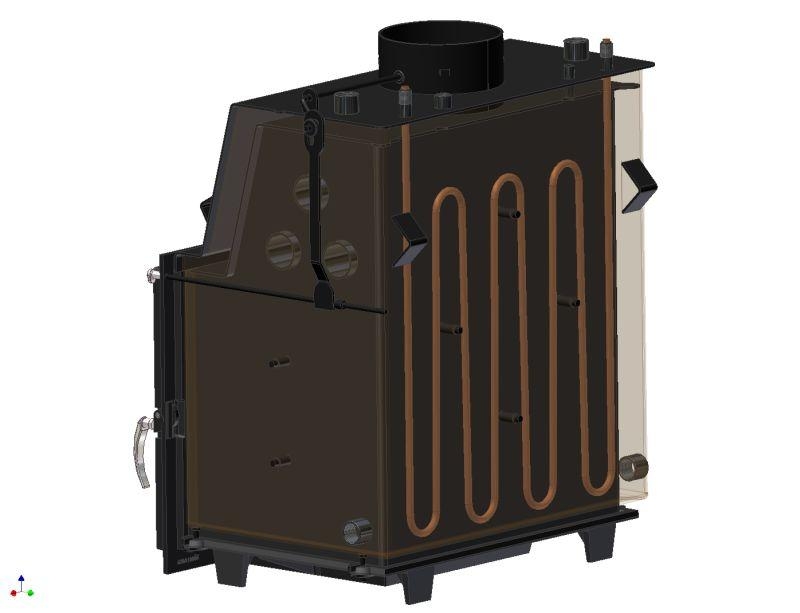

8. Wkład posiada wbudowaną wężownicę. Wężownica to specjalna miedziana rurka wbudowana w kominek z płaszczem wodnym, która służy jako zabezpieczenie przed przegrzaniem układu. Króciec wejścia/wyjścia 1/2".
9. Gwarancja 5 lat
Gwarancją nie są objęte:
? formatki wermikulitowe i ceramiczne;
? szyba;
? ruszt i uszczelnienia kominka po upływie 1 roku od momentu zakupu wkładu.
? ceramika żaroodporna (odporna na działanie temperatury do 800°C);
? wszystkie usterki wynikające z tytułu nie przestrzegania postanowień instrukcji obsługi, a w szczególności dotyczące stosowanego paliwa i podpałek (nie wolno palić węglem);
? uszkodzenia wynikłe z przeciążeń cieplnych wkładu kominowego (związane z niezgodnym z postanowieniami instrukcji obsługi eksploatowaniem wkładu).
Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.
Pliki do pobrania:
Dane techniczne
Moc nominalna (kW) | 15 |
Średnia moc z wody (kW) | 11 |
Zakres mocy grzewczej (kW) | 8-19 |
Sprawność cieplna (%) | 75 |
Max ciśnienie robocze (bar) | 2,0 |
Średnica wylotu spalin (mm) | 200 |
Przeznaczony do rekuperacji | NIE |
Waga (kg) | 167 |
Pojemność wody (l) | 38 |
Emisja CO (przy 13% O 2 ) ≤ podawana w % | 0,29 |
Temperatura spalin (℃) | 278 |
Max długość polan (cm) | 50 |
Emisja pyłków (pył) (mg/Nm3) | 51 |
Zgodność z normą BlmSchV 2 | NIE |
Rodzaj przeszklenia | proste |
Otwieranie drzwi | w lewo |
Materiał wykonania | stal, żeliwo |
Dolot powietrza | NIE |
Wyłożenie komory spalania | NIE |
Popielnik | TAK |
Wężownica | TAK |

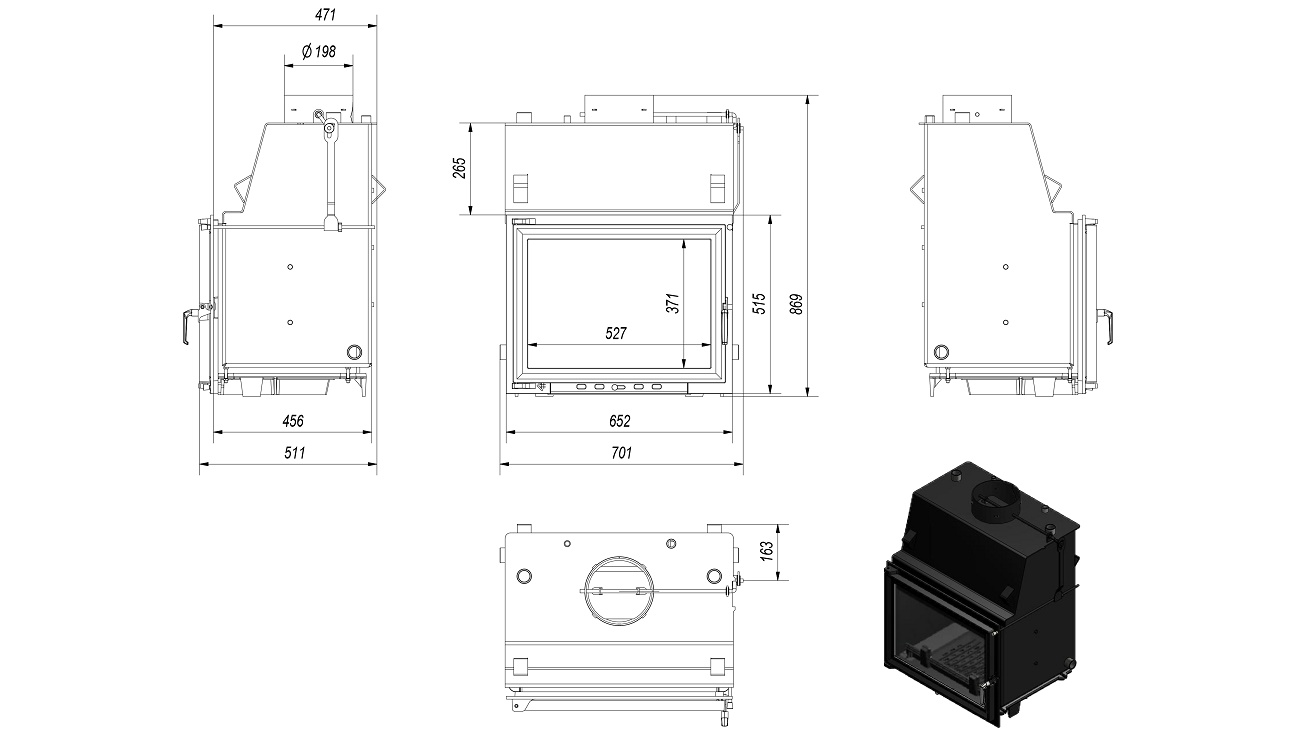

Szerokość (cm) | 65,2 |
Wysokość (cm) | 86,9 |
Głębokość (cm) | 49,6 |
Ozdobna szyba typu glass | NIE |
Rodzaj paliwa | dopuszczalny brykiet węgla brunatnego, zalecane sezonowane drewno liściaste |
Producent | Kratki |
