Zestaw sterujący do kominka z płaszczem wodnym - Regulator RT-08G TATAREK BUFOR - SOLAR + Przepustnica powietrza fi 150, podtynkowy

Zestaw sterujący do kominka z płaszczem wodnym - Regulator RT-08G TATAREK BUFOR - SOLAR  + Przepustnica powietrza 150 ? (ZRT8G2-B-SOL)





liczba czujników	3
pobór mocy	5 W
bezpieczeństwo zgodnie z	PN-EN 60730-2-1:2002
czujnik temperatury	3 x PT1000 (-50...+200oC )
temp. zał. alarmu	85oC
obciążalność wyjść	3 x 250W/230V/50Hz
błąd pomiaru temp.	0,5oC
wymiary (SxWxG)	148x80x55
waga	1,14 Kg
zasilanie	230 V 50 Hz
opcje	Płynne sterowanie pracą przepustnicy regulującej dopływ powietrza do paleniska, kontrola procesu spalania w komorze kominka. Optymalizacja procesu spalania w kominku z płaszczem wodnym. Sterowanie pracą dwóch pomp ładujących zbiornik buforowy. Sterowanie pracą pompy obiegowej centralnego ogrzewania. Histereza temperatury załączania/wyłączania pomp. Wizualizacja na ekranie graficznym wszystkich parametrów, trybów pracy oraz sytuacji alarmowych kominka. Trzy czujniki temperatury. Funkcja blokady innego źródła ciepła w momencie gdy kominek dostarcza ciepło do instalacji (styk bez napięciowy). Funkcja zabezpieczająca zbiornik przed przegrzaniem (maksymalna temperatura BUF wyłączająca pompę ładującą) Możliwość pracy regulatora w trybie ?LATO?, przystosowanym wyłącznie do zasilania zbiornika buforowego. Możliwość ręcznej regulacji położenia przepustnicy. Automatyczne całkowite zamknięcie przepustnicy na koniec palenia, zapobieganie wychłodzeniu wkładu i pomieszczeń. Automatyczne całkowite zamknięcie przepustnicy w przypadku zaniku napięcia w sieci. Alarmy uszkodzenia czujników i przegrzania instalacji. Funkcja ?Anty-Stop? zabezpieczająca pompy poza sezonem grzewczym. Funkcja zabezpieczająca instalację przed zamarzaniem. Sygnalizacja blokady przepustnicy, a w przypadku usunięcia usterki automatyczny powrót do wcześniejszych nastaw. Pamięć programatora jednostki sterującej, która pozwala w wypadku zaniku napięcia, na przywrócenie wcześniej dokonanych ustawień pracy regulatora.
KGO	0,264 zł

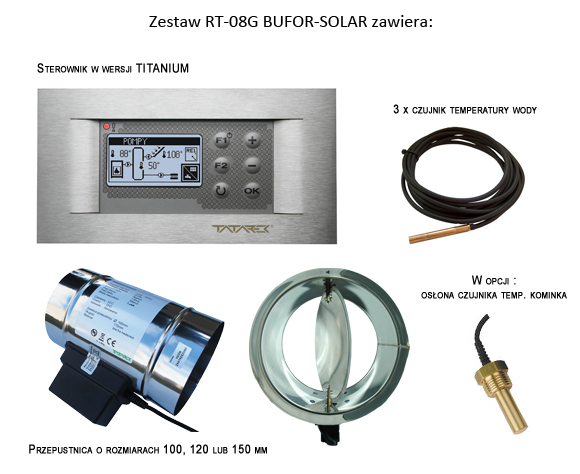

uwagi	Zestaw zawiera Mikroprocesorowy regulator RT-08G,komplet czujników oraz przepustnicę doprowadzającą powietrze 150 ?.



MIKROPROCESOROWY REGULATOR TEMPERATURY RT-08G TATAREK BUFOR - SOLAR jest regulatorem sterującym obiegiem grzewczym z wyświetlaczem graficznym, w którym źródłem ciepła jest kominek z płaszczem wodnym i którego praca regulowana jest za pomocą przepustnicy powietrza kontrolującej proces spalania.
Zestaw sterujący z wyświetlaczem graficznym do kominków z płaszczem wodnym. Obsługuje trzy pompy, w tym jedną pompę ładującą bufor BUF z pozycji kominka, jedną pompę ładującą zbiornik z pozycji kolektora solarnego KSL oraz jedną pompę CO rozprowadzającą czynnik grzewczy z bufora do grzejników. Płynnie steruje przepustnicą doprowadzającą powietrze do paleniska. Posiada trzy czujniki temperatury.
Podstawową funkcją regulatora jest utrzymanie temperatury w płaszczu wodnym kominka na zadanym poziomie, realizowane przez odpowiednie uchylenie przepustnicy doprowadzającej powietrze do komory spalania, w zależności od temperatury zmierzonej w płaszczu wodnym.
Do podstawowych funkcji tego regulatora należy także całkowicie automatyczna obsługa trzech pomp na podstawie osobnych nastaw temperatury dla każdej z nich. Praca przepustnicy realizowana jest na podstawie porównania temperatury zadanej przez użytkownika z realną temperaturą panującą w płaszczu kominka i w zależności od różnicy tych temperatur jest odpowiednio przymykana lub otwierana. W jednym cyklu pracy przepustnica uchyla/przymyka się o 10% (100% - to pełne otwarcie przepustnicy). Każdorazowe załączenie pracy przepustnicy jest sygnalizowane zapaleniem odpowiedniej kontrolki na panelu sterującym.
Zanik napięcia w sieci energetycznej lub wyłączenie regulatora z sieci powoduje ustawienie przepustnicy w stanie pełnego zamknięcia i tym samym odcięcie dopływu powietrza do komory spalania.
Regulator ten jest kolejnym opracowaniem przeznaczonym do obsługi kominków z płaszczem wodnym, który dodatkowo rozszerza możliwości jak najbardziej efektywnego wykorzystania ciepła pozyskanego w trakcie korzystania z tego typu układu grzewczego.
Zastosowano w nim funkcję trybu ?letniego?, która pozwala na obsługę w sezonie letnim wyłącznie pompy ładującej zasobnik buforowy BUF, bez konieczności pracy pompy CO obsługujących instalację grzewczą.
W regulatorze tym wykorzystany został podświetlany wyświetlacz Graficzny, podający czytelne dane dotyczące aktualnej pracy regulatora, jak i funkcji użytkowych podlegających zmianom.
Wyposażenie regulatora obejmuje również alarmy sygnalizujące uszkodzenie któregoś z czujników temperatury oraz alarm sygnalizujący przegrzanie wody w instalacji, co oprócz sygnałów dźwiękowych oraz świetlnych skutkuje załączeniem pracy ciągłej pomp oraz całkowitym zamknięciem przepustnicy w celu doprowadzenia do bezpiecznego wygaszenia paleniska.
Podobnie jak w pozostałych modelach oferowanych przez firmę TATAREK do tego typu zastosowań, posiada on także alarm zapobiegający zamarzaniu instalacji. Sterownik wyposażony jest standardowo w przekaźnik bez napięciowy który może być wykorzystany do połączenia z np.piecem gazowym w celu wyłączenia go gdy kominek przejmuje funkcję grzania lub z dodatkową pompą, zaworem itp.
