termiczny zawór bezpieczeństwa

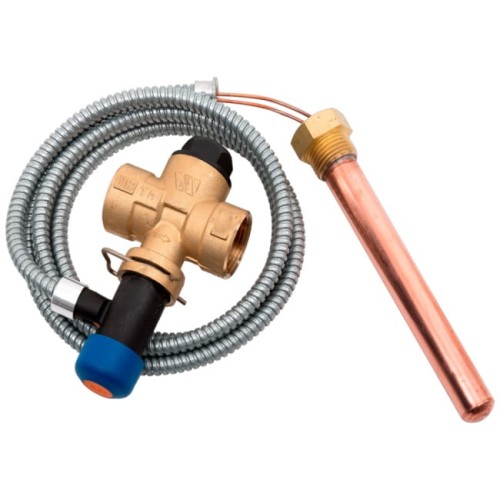

Zawór bezpieczeństwa STS 20 S WATTS 3/4 95°C jest zaworem termostatycznym, który zabezpiecza wszelkiego rodzaju kotły oraz kominki z płaszczem wodnym, w których stosowane jest paliwo stałe (typu węgiel, miał, drewno, koks), przed możliwością zagotowania się wody w układzie CO, np. w momencie braku zasilania energii elektrycznej.

ZAKRES STOSOWANIA

Termiczne zabezpieczenie odpływowe jest wymagane w przypadku kotłów płomienicowych zmiennych i instalacji grzewczych na paliwa stałe. Zabezpieczenie odpływowe Typ STS20S jest zaworem ciśnieniowo niezależnym, uruchamianym temperaturą czynnika na wylocie ze źródła ciepła. Przy temperaturze 97°C (+/-) 2°C odpływ wody użytkowej z ogrzewacza zostaje otwarty. W ten sposób zawór zapobiega wzrostowi temperatury powyżej 110°C (maksymalne otwarcie).

WYKONANIE

Termiczne zabezpieczenie odpływowe wyprodukowano zgodnie z normą DIN 3440.

DANE TECHNICZNE

Min. temperatura operacyjna : -10°C

Min. temperatura otwarcia : 97°C

Maksymalna temperatura operacyjna : 110°C

Nadciśnienie operacyjne : 10 bar

Przepływ maksymalny : 6,5 m3/h

Uwaga! Zgodnie z normą DIN 1988 termiczne zabezpieczenie odpływowe nie zastępuje wymaganego membranowego zaworu bezpieczeństwa. Zgodnie z przepisami DIN 4751 użytkownik urządzenia raz w roku jest zobowiązany do zlecenia specjalistycznej kontroli zabezpieczenia odpływowego pod kątem prawidłowości działania.

WŁAŚCIWOŚCI TECHNICZNE

- korpus i osłona wykonana z mosiądzu [58% Cu, 3% PbJ CW617N zgodnie z PN- EN 12165: 2011 E]

- uszczelnienie z Vitonu

- sprężyna ze stali nierdzewnej

- guzik do spuszczania ręcznego z tworzywa sztucznego

- miedziana rurka kapilarna, 1300 mm w osłonie.
