Parametry palenisk spełniają surowe niemieckie normy BImSchV 2 i Ekoprojektu.
Wkład polecany do domów z wentylacją mechaniczną (rekuperacją).

KRATKI PRO | Ekoprojekt | BImSchV 2 | Rekuperacja | Kominek narożny bez szprosa

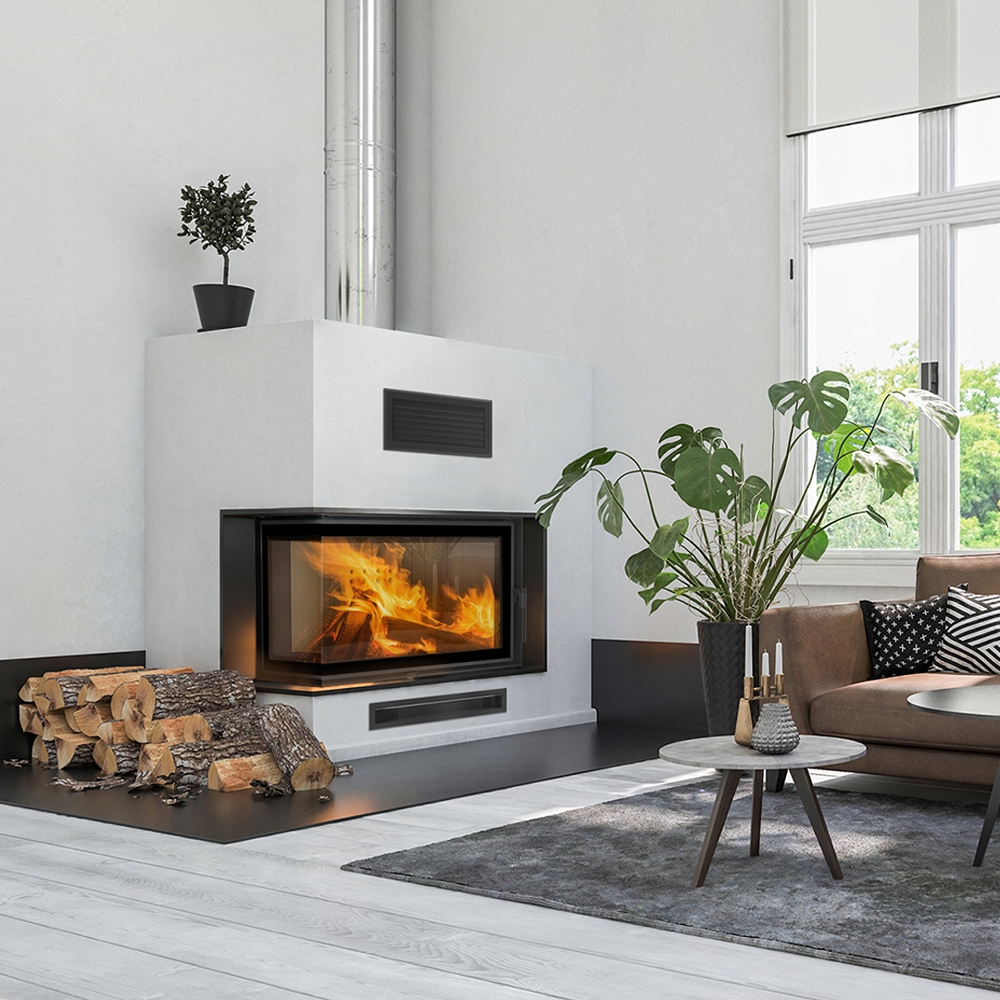

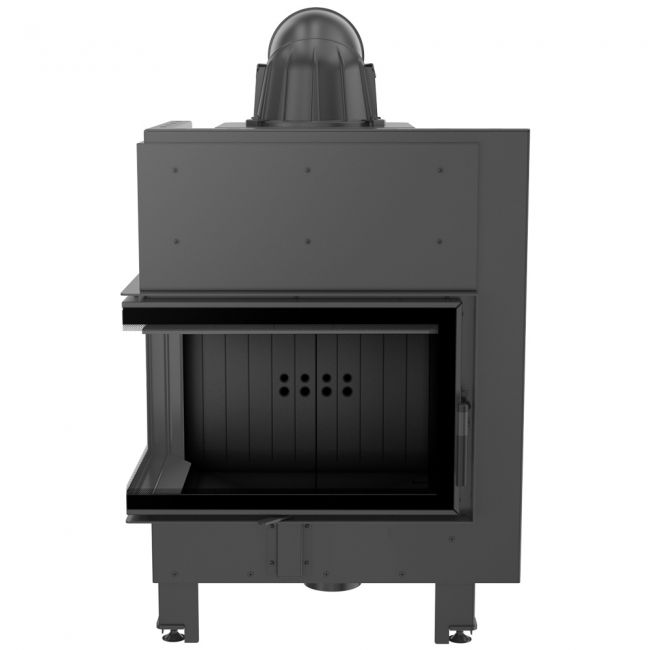

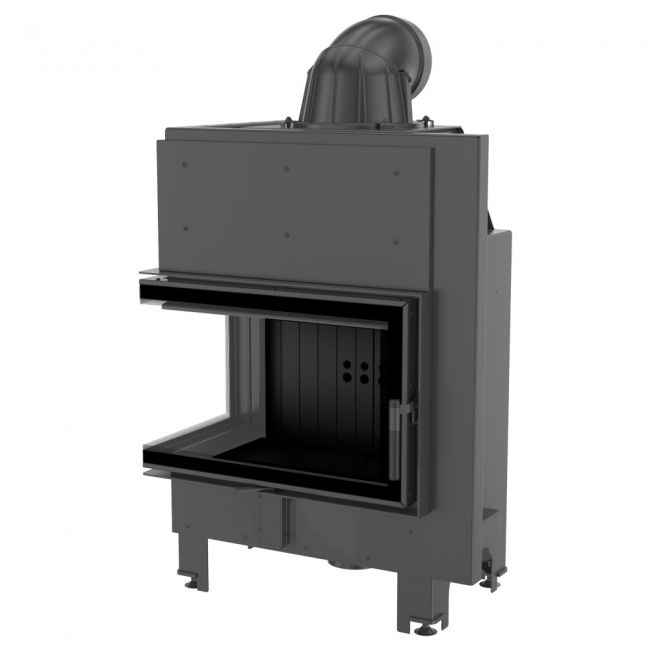

Kominek KRATKI MBM narożny BS 10 kW to nowoczesny wkład kominkowy zaprojektowany z myślą o użytkownikach, którzy oczekują połączenia wysokiej wydajności grzewczej, minimalistycznego designu oraz maksymalnej wizji ognia. Dzięki narożnej konstrukcji z szybami łączonymi pod kątem prostym bez szprosa, model ten oferuje wyjątkowy efekt wizualny i doskonale sprawdza się w nowoczesnych aranżacjach wnętrz.

Zaawansowana konstrukcja oparta na stalowym korpusie oraz wyłożeniu komory spalania materiałem TERMOTEC pozwala osiągnąć wysoką sprawność oraz efektywne wykorzystanie energii z drewna. Kominek został również przystosowany do pracy w domach z rekuperacją, dzięki szczelnej budowie i doprowadzeniu powietrza z zewnątrz.

Kominek na drewno MBM - ogrzeje od 45 m² do 135 m²

Nowoczesny design

Model MBM wyróżnia się elegancką i nowoczesną formą, idealnie dopasowaną do współczesnych wnętrz.

• narożna konstrukcja BS (bez szprosa) – dwie szyby połączone pod kątem prostym
• panoramiczna wizja ognia widoczna z dwóch stron
• dekoracyjna szyba typu Glass, optycznie powiększająca front wkładu
• minimalistyczne wykończenie podkreślające nowoczesny charakter kominka

Maksymalne wykorzystanie energii

Kominek MBM został zaprojektowany tak, aby maksymalnie wykorzystać energię powstającą podczas spalania drewna.

• korpus i front wykonane z wysokogatunkowej stali odpornej na wysokie temperatury
• komora spalania wyłożona materiałem TERMOTEC, który akumuluje ciepło
• deflektor wydłużający drogę spalin i zwiększający efektywność spalania
• wysoki czopuch oraz płomieniówki zwiększające powierzchnię wymiany ciepła
• dolot powietrza z zewnątrz fi 125 mm z regulacją jednym sterownikiem

Potrójny system dopowietrzenia:

• powietrze pierwotne – wspomaga rozpalanie
• powietrze wtórne – poprawia efektywność spalania
• kurtyna powietrzna – ogranicza osadzanie sadzy na szybie

Bezpieczeństwo na najwyższym poziomie

• solidna konstrukcja spawana w osłonie gazu szlachetnego
• elementy stalowe wycinane laserowo i gięte CNC
• ceramiczna szyba odporna na temperaturę do 660°C
• stabilne drzwi wykonane z zamkniętego profilu
• szczelna konstrukcja zapewniająca bezpieczną eksploatację

Wygodne użytkowanie

Kominek MBM oferuje wysoki komfort obsługi na co dzień.

• palenisko bezrusztowe – spalanie drewna bezpośrednio na popiele
• minimalna ilość pozostałego popiołu
• system czystej szyby, który ogranicza osadzanie sadzy
• obniżona płyta dolna umożliwiająca większy załadunek drewna

Dane techniczne

Parametry ogólne

• Wersja: Lewy
• Moc nominalna: 10 kW
• Zakres mocy grzewczej: 4,5 – 12,5 kW
• Sprawność cieplna: 81 %
• Temperatura spalin: 234 °C
• Maksymalna długość polan: 50 cm
• Minimalne pole kratek wlotowych: ≥500 cm²
• Minimalne pole kratek wylotowych: ≥700 cm²
• Średnica wylotu spalin: 200 mm
• Kolor: Czarny
• Domykanie: Nie
• Materiał wykonania: Stal
• Kierunek otwierania drzwi: W lewo

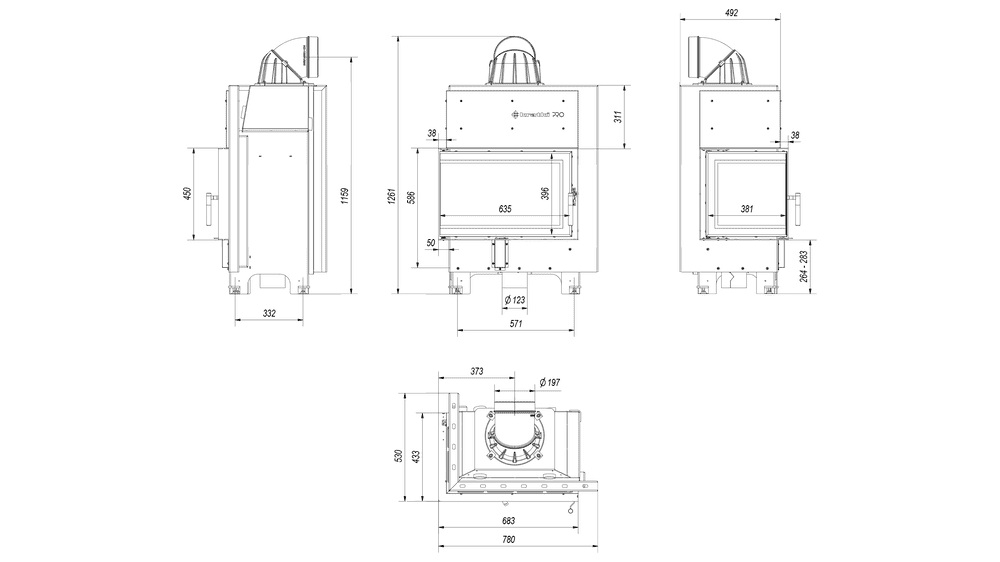

Wymiary i parametry fizyczne

• Szerokość: 77,5 cm
• Wysokość: 126,1 cm
• Głębokość: 49,2 cm
• Waga: 174 kg

Efektywność energetyczna

• Klasa energetyczna: A+
• Współczynnik EEI: 107,5
• Sezonowa efektywność energetyczna: 71 %
• Moc cieplna do ogrzewania pomieszczeń: 10 kW

Parametry emisji

• Emisja CO (przy 13% O₂): 0,096 %
• Emisja CO: 1208 mg/m³
• Emisja pyłków: 28 mg/m³
• Emisja NOx: 106 mg/m³
• Emisja OGC: 48 mg/m³
• Strumień masy spalin: 9,6 g/s

Certyfikaty i zgodność

Spełnia wymagania:

• KRATKI PRO
• Ekoprojekt
• Rekuperacja
• BImSchV 2

Informacje dodatkowe

• Cechy konstrukcji: Dolot powietrza, ozdobna szyba typu Glass, wyłożenie komory spalania TERMOTEC
• Rodzaj frontu: Front stalowy z szybą malowaną
• Rodzaj paliwa: Sezonowane drewno liściaste (wilgotność ≤20%)

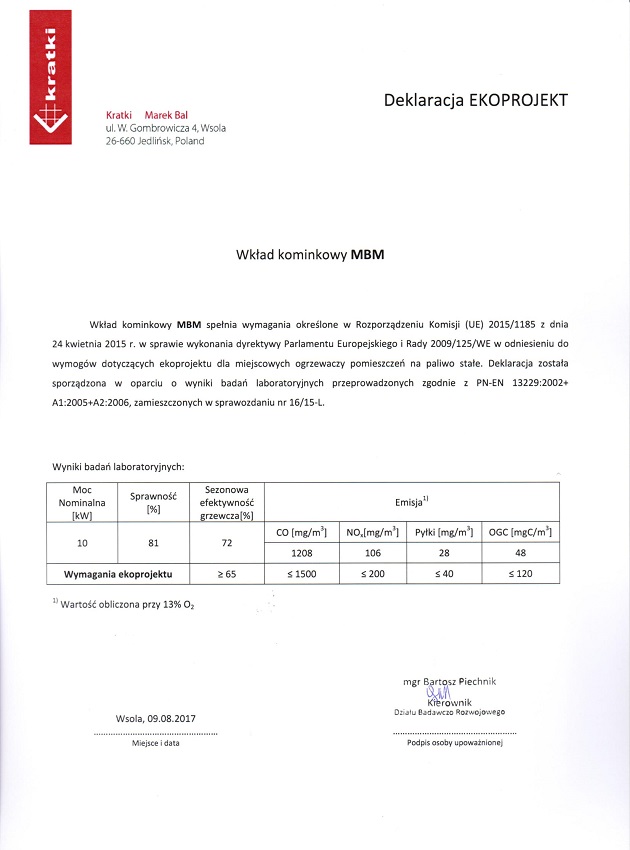

Ekoprojekt

Ekoprojekt to europejska inicjatywa mająca na celu poprawę efektywności energetycznej i zmniejszenie emisji zanieczyszczeń.

BImSchV 2

BImSchV 2 to niemiecka ustawa dotycząca kontroli emisji zanieczyszczeń powietrza, obejmująca wymagania dla kominków i pieców. Urządzenia spełniające normy BImSchV 2 muszą charakteryzować się niską emisją pyłów i gazów szkodliwych.

Rekuperacja

Rekuperacja to proces odzyskiwania ciepła z powietrza wywiewanego z budynku i przekazywania go do powietrza nawiewanego. Dzięki rekuperacji można znacznie obniżyć koszty ogrzewania.

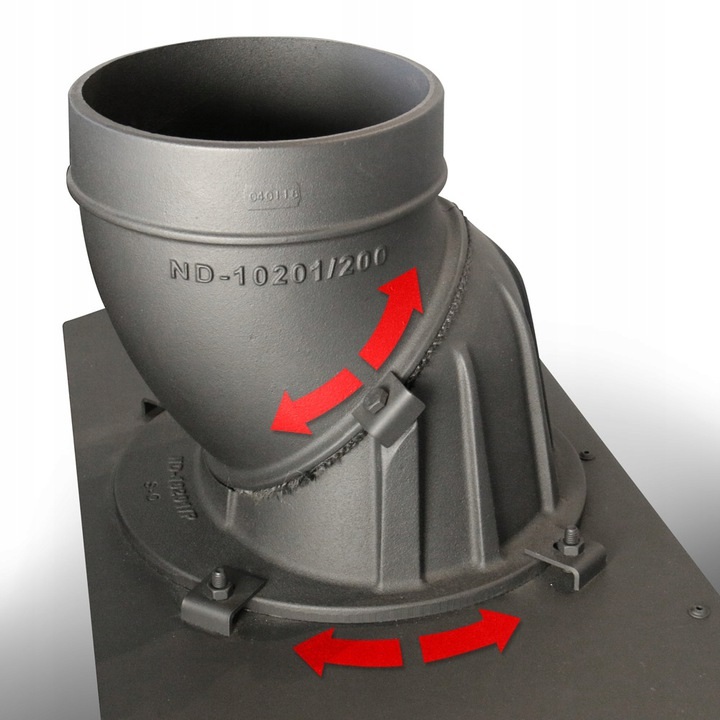

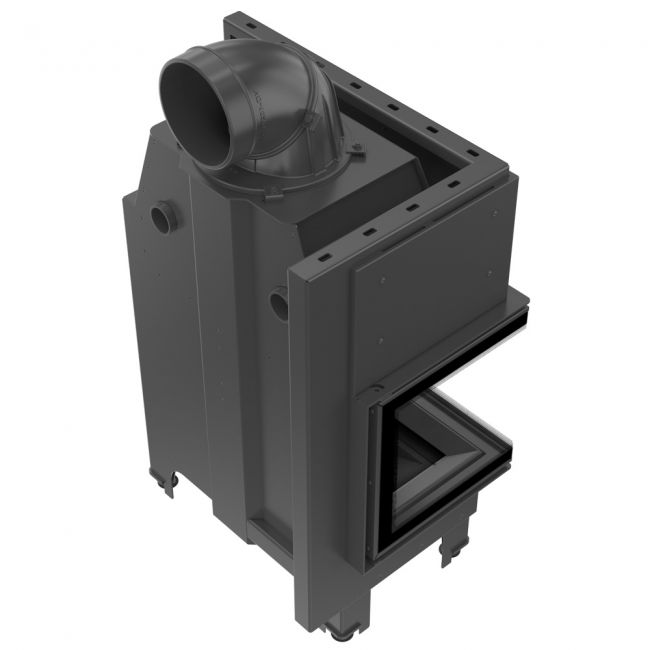

OBROTOWY WYLOT SPALIN

Możliwość zmiany ustawienia wylotu spalin, co ułatwia podłączenie wkładu. Regulacja ustawienia 360° daje możliwość podłączenia wylotu spalin z tyłu jak i na górze wkładu.

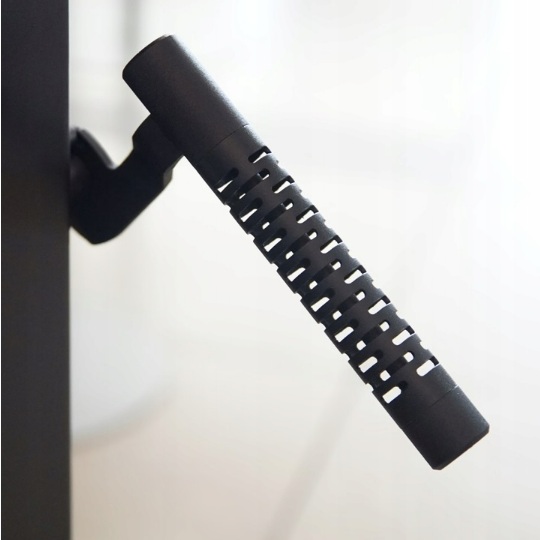

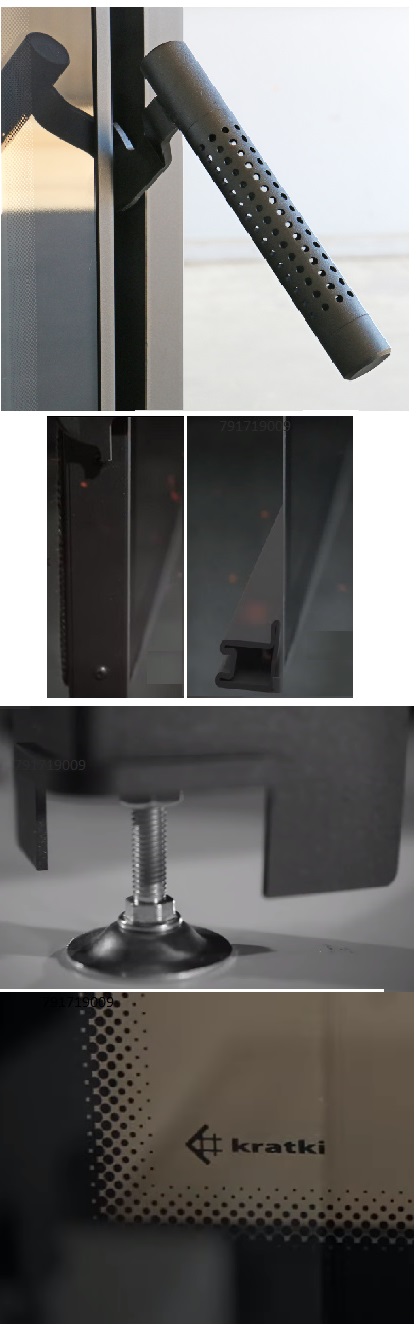

INNOWACYJNA KLAMKA

Specjalna perforowana konstrukcja klamki chroni przed nadmiernym nagrzewaniem, co wpływa na wysoki komfort użytkowania kominka.

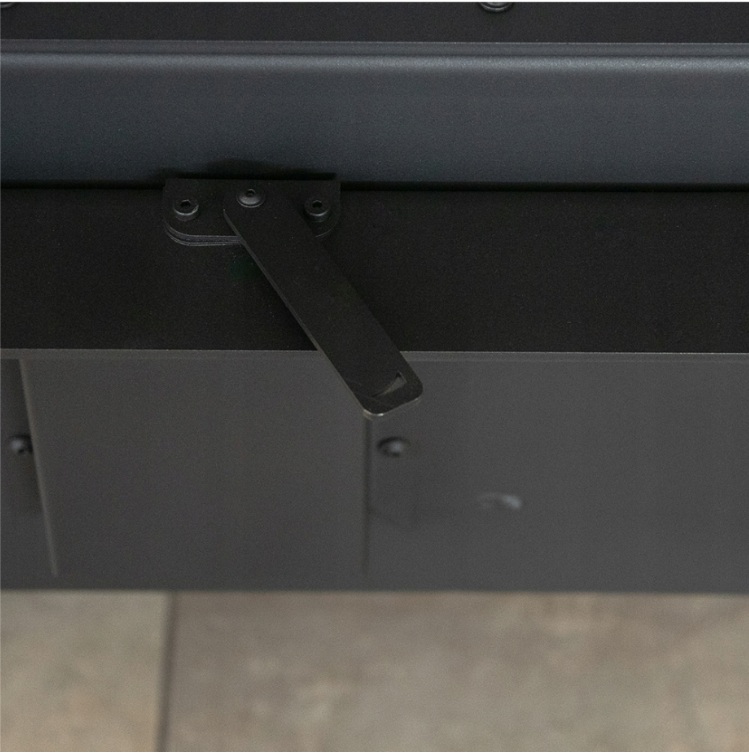

WBUDOWANA REGULACJA DOLOTU POWIETRZA

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie

BEZRUSZTOWE SPALANIE

Drewno dopala się na popiele, co minimalizuje odpady i maksymalizuje wykorzystanie energii. W praktyce oznacza to, że opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

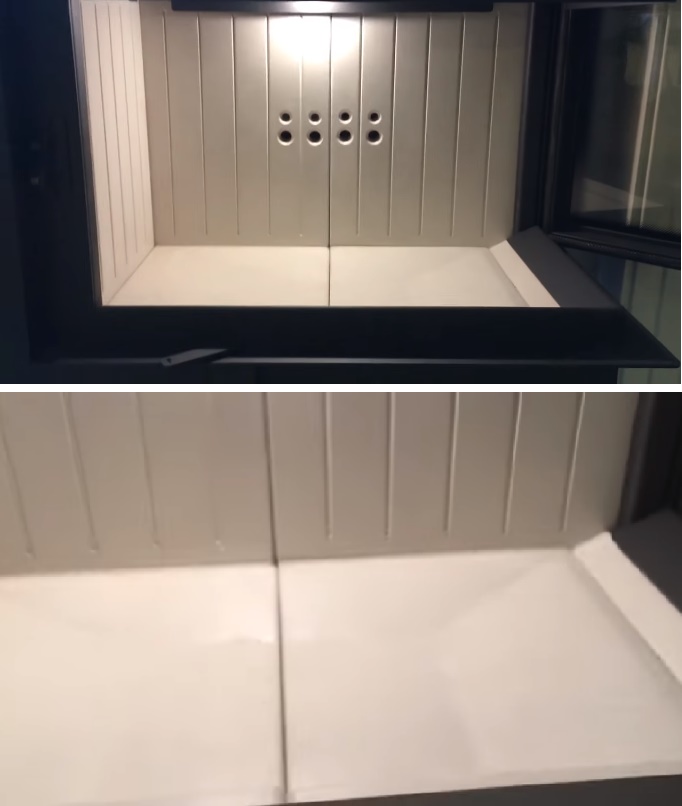

WYŁOŻENIE TERMOTEC

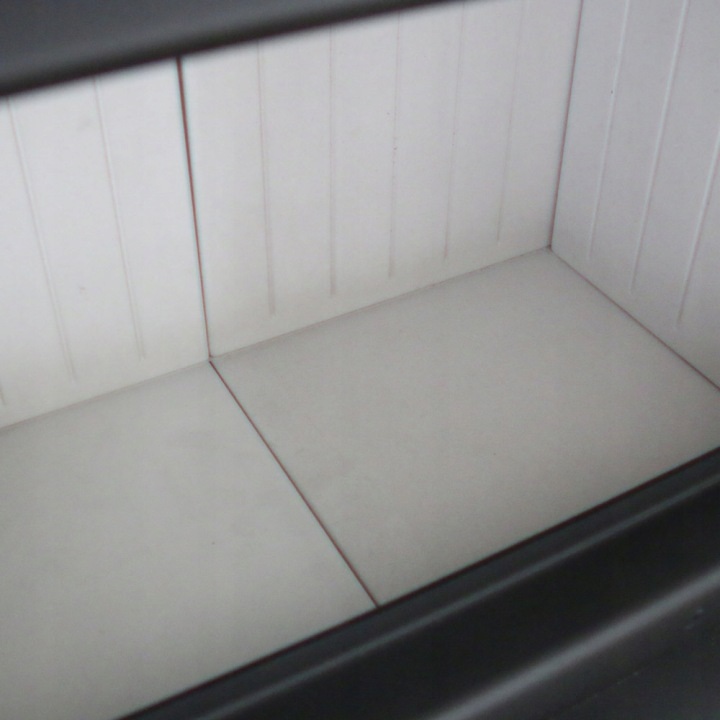

Komora spalania wyłożona materiałem Termotec, który zapewnia efektywne spalanie, akumuluje ciepło i podwyższa temperaturę w palenisku.

OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

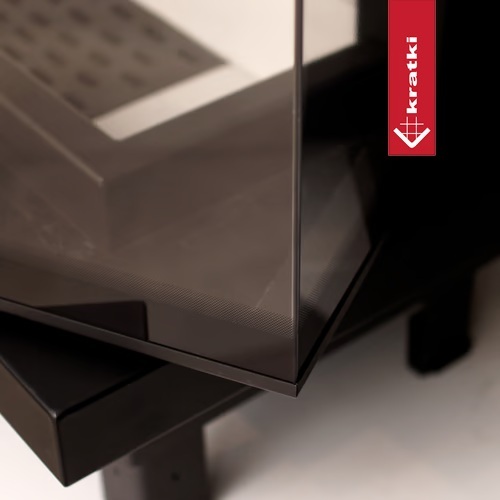

Wkład kominkowy z dwoma szybami zestawionymi ze sobą pod kątem prostym (szyby łączone bez szprosa).

MAKSYMALNE WYKORZYSTANIE ENERGII

Wykonany z wysoko gatunkowej stali korpus i front odporny na działanie bardzo wysokich temperatur.

Efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

Wysoki czopuch i poprzecznie umieszczone płomieniówki - zwiększają powierzchnię wymiany ciepła pomiędzy wkładem a otoczeniem. Obniżenie temperatury spalin przyczynia się do zwiększenia sprawności urządzenia.

Stabilne i wytrzymałe na naprężenia drzwi kominka wykonane z zamkniętego profilu. Uszczelka drzwi znajduje się w wyprofilowanym kanale, co gwarantuje odpowiednie jej przyleganie oraz zapobiega ewentualnemu wypadnięciu podczas eksploatacji.

Dopalania cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Regulacja dolotu powietrza za pomocą jednego regulatora, co wyklucza błędy w niewłaściwym użytkowaniu.

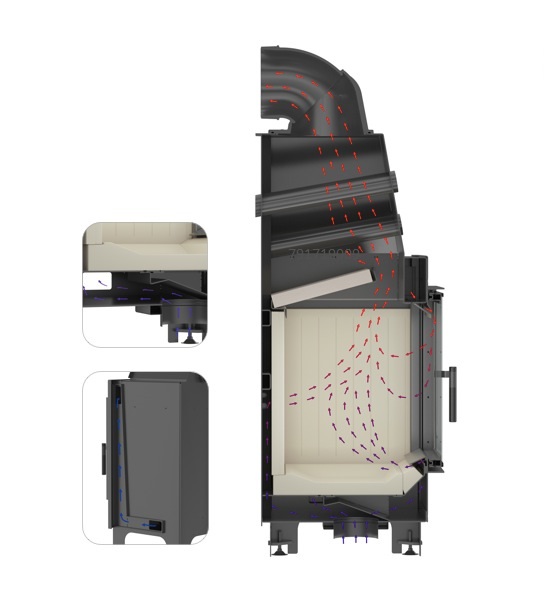

Potrójny system dopowietrzenia komory spalania: powietrze pierwotne -  skierowane jest na płytę, na której odbywa się spalanie; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Wkład bezrusztowy - dopalanie na popiele, co oznacza, że opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana. Płyta dolna wkładu znacznie obniżona w stosunku do drzwi.

Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Specjalna perforowana konstrukcja klamki chroni przed nadmiernym nagrzewaniem, co wpływa na wysoki komfort użytkowania kominka.

NOWOCZESNY DESIGN

Wkład kominkowy z dwoma szybami zestawionymi ze sobą pod kątem prostym (szyby łączone bez szprosa).

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.
