Wkład spełnia wymogi Ekoprojektu.

Ekoprojekt jest to wymóg wobec producentów, by produkowali wkłady o niskiej emisji pyłów (mniejszy smog).

Wkład spełniający wymogi Ekoprojektu to bezpieczny wybór,gdyż wkłady nie spełniające będą systematycznie wycofywane z obiegu.

Parametry paleniska spełniają surowe niemieckie normy BImSchV 2.

Wkład idealny do domów z wentylacją mechaniczną (rekuperacją).

Wkład kominkowy na drewno MBM - ogrzeje od 45 m² do 125 m²

Wyposażony w:

- dolot

- wyłożenie termotec

- system czystej szyby

- płomieniówki

- deflektor

- ruchomy wylot spalin

- regulowane nóżki

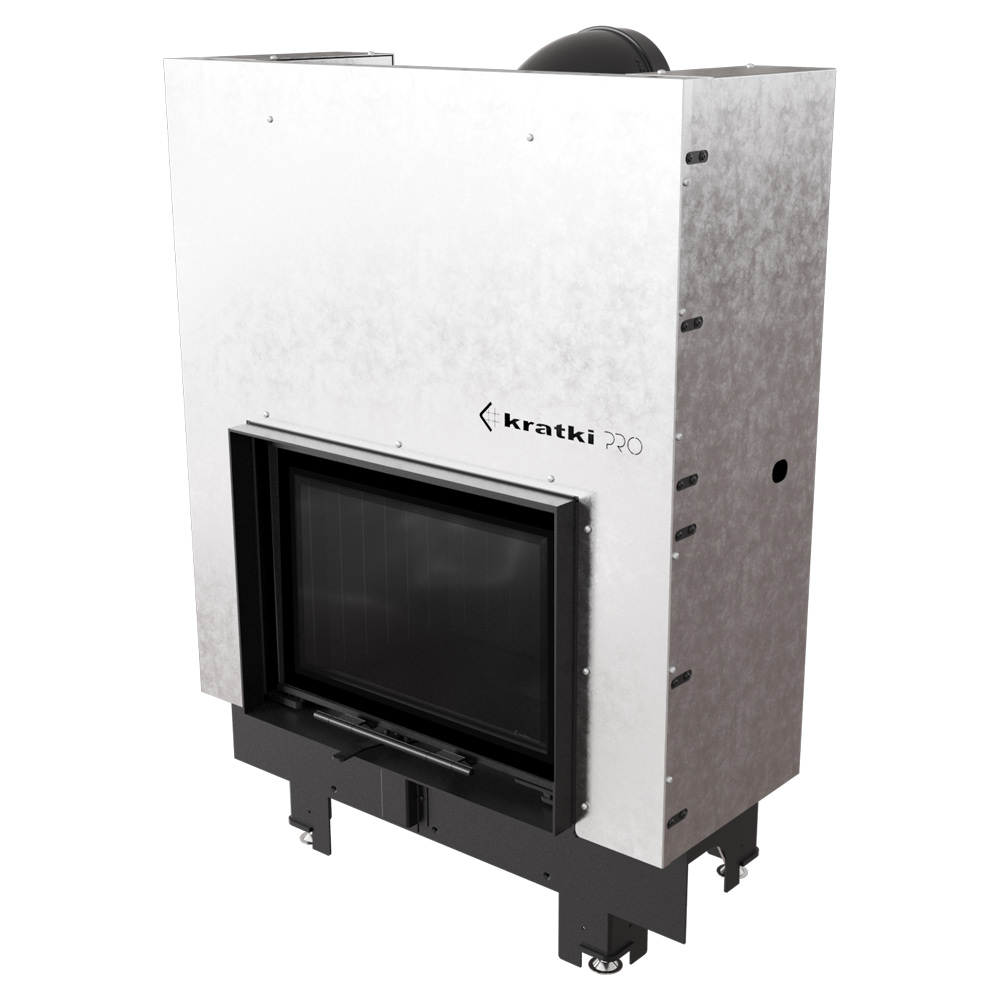

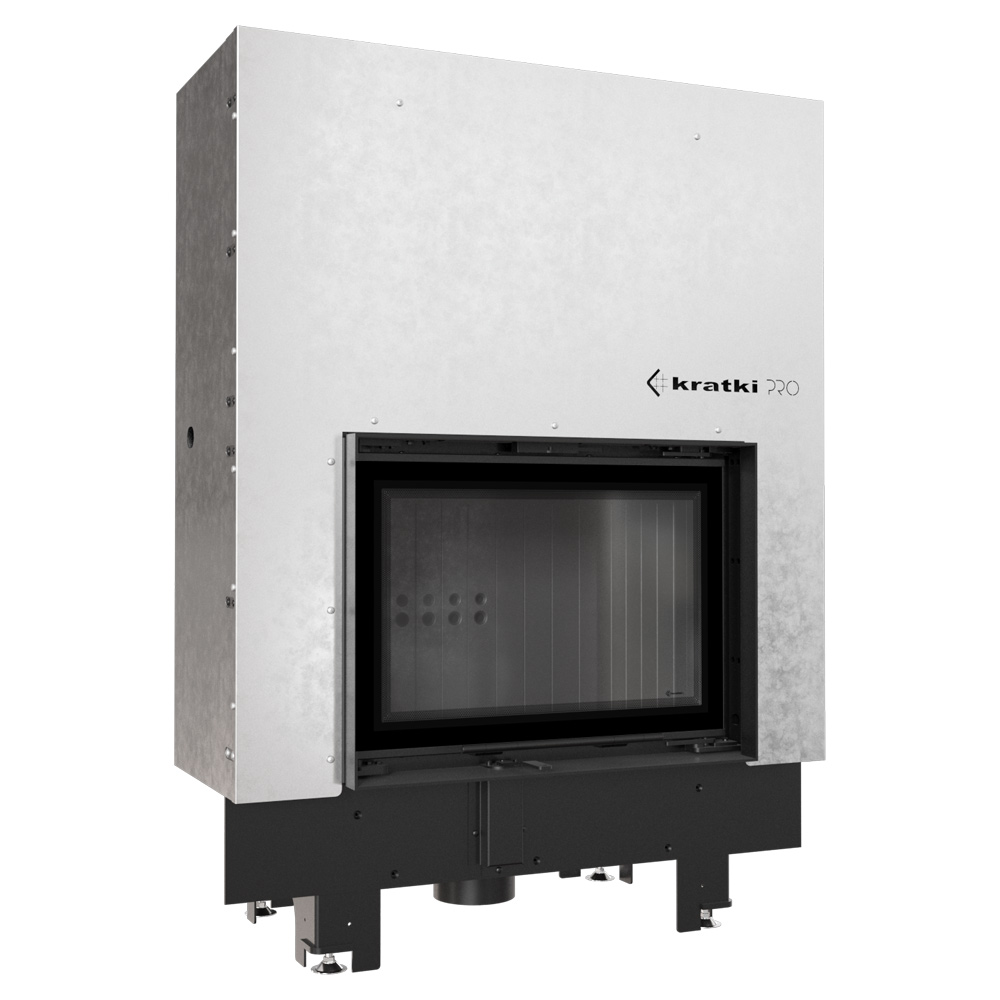

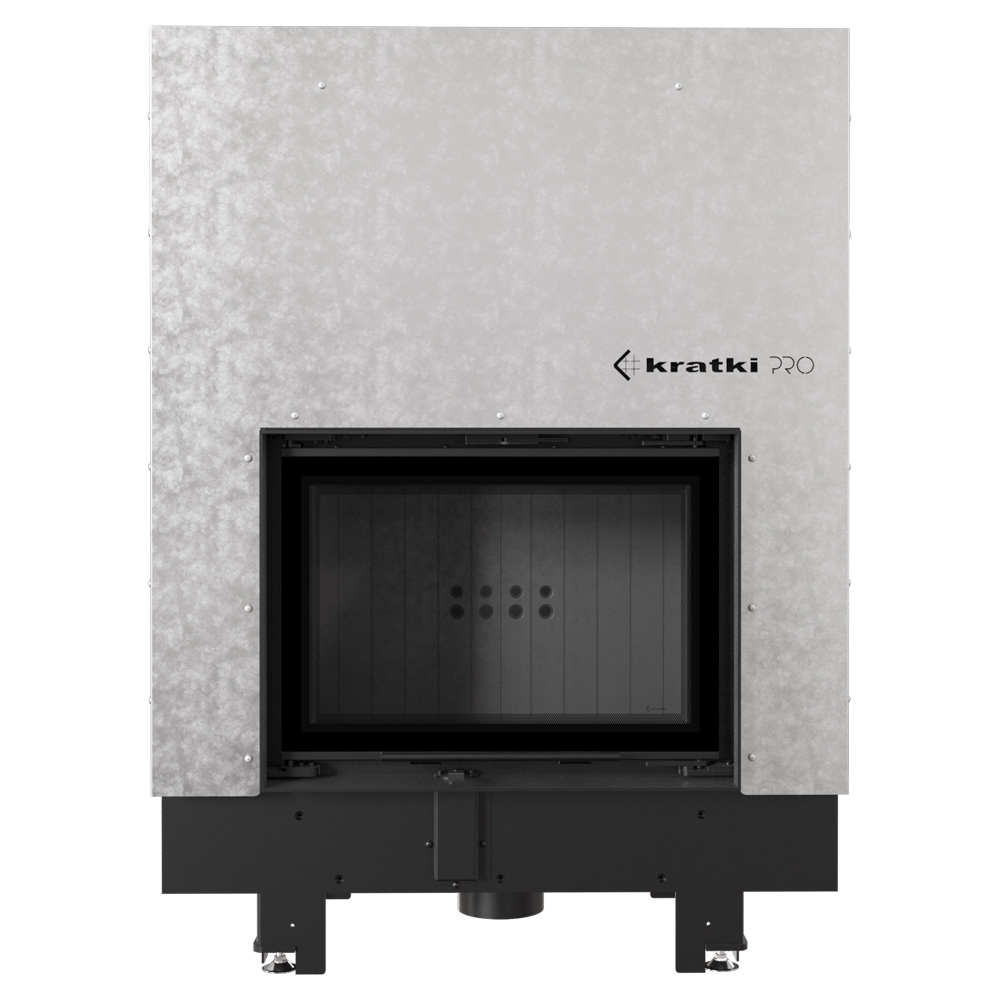

KRATKI MBM 10 kW to wkład kominkowy klasy premium, zaprojektowany dla osób, które oczekują jednocześnie maksymalnej wygody użytkowania, wysokiej sprawności i eleganckiego designu. Jego największym atutem jest zaawansowany system otwierania szyby typu GILOTYNA, który umożliwia płynne, lekkie i bezpieczne unoszenie szyby do góry. To rozwiązanie nie tylko ułatwia dokładanie drewna, ale również podnosi komfort codziennego użytkowania i podkreśla nowoczesny charakter kominka.

Konstrukcja wkładu wykonana jest z wysokiej jakości stali, odpornej na odkształcenia i działanie wysokich temperatur. Wnętrze paleniska wyłożono materiałem TERMOTEC, który podnosi temperaturę spalania i zapewnia bardziej efektywne wykorzystanie energii z drewna.

Zalety i technologie:

• System otwierania szyby GILOTYNA

  Zaawansowany mechanizm podnoszenia szyby do góry zapewnia wyjątkowy komfort codziennego użytkowania. Umożliwia szybkie i wygodne dokładanie drewna bez ryzyka zadymienia pomieszczenia. Mechanizm pracuje płynnie, lekko i stabilnie — to rozwiązanie klasy premium.

• Wysoka sprawność – 81%

  Kominek efektywnie wykorzystuje energię opału, zapewniając wysoki poziom ogrzewania przy jednocześnie niskim zużyciu drewna.

• Komora spalania wyłożona materiałem TERMOTEC

  Akumulacyjny materiał podnosi temperaturę spalania, poprawiając parametry pracy kominka i wydłużając oddawanie ciepła.

• Potrójny system dopowietrzenia komory spalania

  Doprowadzenie powietrza pierwotnego, wtórnego oraz kurtyny powietrznej zapewnia czystsze spalanie, lepsze dopalanie gazów i wyższą efektywność energetyczną.

• Zewnętrzne doprowadzenie powietrza (Ø 125 mm)

  Kominek pobiera powietrze z zewnątrz, a nie z pomieszczenia — idealne rozwiązanie do nowoczesnych, szczelnych domów oraz instalacji z rekuperacją.

• System czystej szyby

  Strumień powietrza kierowany wzdłuż szyby ogranicza osadzanie sadzy i zapewnia długotrwały, czysty widok płomienia.

• Deflektor wydłużający drogę spalin

  Wydłuża obieg spalin, poprawia ich dopalanie i zwiększa ogólną efektywność cieplną wkładu.

• Modernistyczny front z szybą typu glass

  Duże przeszklenie i minimalistyczna forma nadają kominkowi elegancki wygląd i podkreślają nowoczesny styl wnętrza.

Dane techniczne:

• Wersja: Prosty gilotyna
• Moc nominalna (kW): 10
• Zakres mocy grzewczej (kW): 4.5 - 12.5
• Sprawność cieplna (%): 81
• Temperatura spalin (°C): 234
• Max długość polan (cm): 50
• Minimalne wymagane pole czynne kratek wlotowych (cm2): ≥500
• Minimalne wymagane pole czynne kratek wylotowych (cm2): ≥700
• Średnica wylotu spalin (mm): 200
• Kolor: Czarny
• Domykanie: Nie
• Materiał wykonania: Stal
• Kierunek otwierania drzwi: Do Góry
• Klasa energetyczna: A+
• Współczynnik EEI: 107.5
• Sezonowa efektywność energetyczna (%): 71
• Moc cieplna do ogrzewania pomieszczeń (kW): 10
• Emisja CO (przy 13% O2) ≤ podawana w %: 0.096
• Emisja CO (mg/m3): 1208
• Emisja pyłków (mg/m3): 28
• Emisja NOx (mg/m3): 106
• Emisja OGC (mg/m3): 48
• Strumień masy spalin (g/s): 9.6
• Spełnia kryteria EKOPROJEKTU: Tak
• Przeznaczony do rekuperacji: TAK
• Zgodność z normą BlmSchV 2: TAK
• Ozdobna szyba typu glass: TAK
• Wyłożenie komory spalania: TAK
• Popielnik: NIE
• Dolot powietrza: TAK
• Rodzaj frontu: Rodzaj paliwa
• Front stalowy z szybą malowaną: Sezonowane Drewno Liściaste (Wilgotność ≤20%)

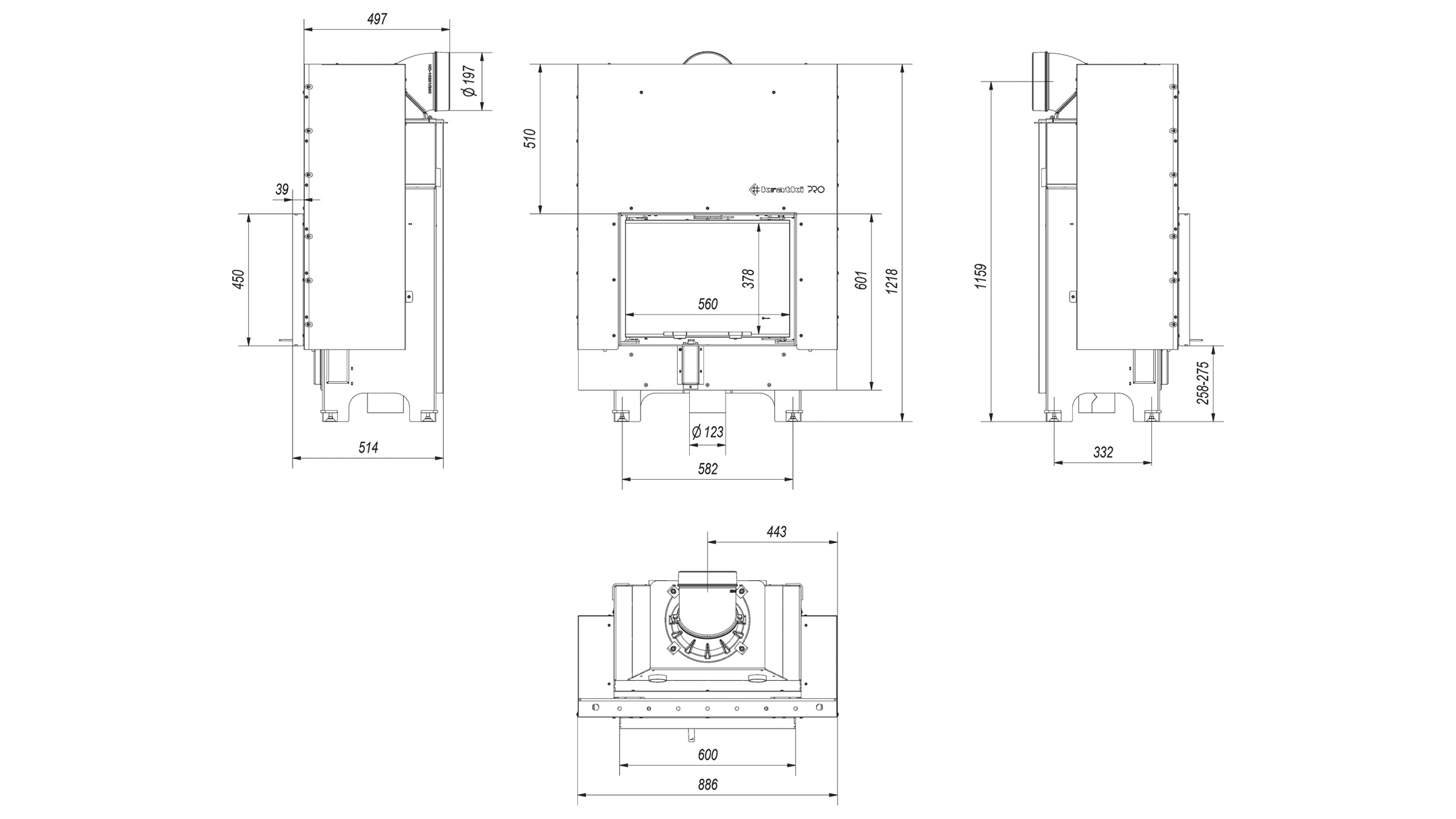

• Szerokość (cm): 83.5
• Wysokość (cm): 121.8
• Głębokość (cm): 49.4
• Waga (kg): 252
• Producent: Kratki

Ekoprojekt

Ekoprojekt to europejska inicjatywa mająca na celu poprawę efektywności energetycznej i zmniejszenie emisji zanieczyszczeń.

BImSchV 2

BImSchV 2 to niemiecka ustawa dotycząca kontroli emisji zanieczyszczeń powietrza, obejmująca wymagania dla kominków i pieców. Urządzenia spełniające normy BImSchV 2 muszą charakteryzować się niską emisją pyłów i gazów szkodliwych.

Rekuperacja

Rekuperacja to proces odzyskiwania ciepła z powietrza wywiewanego z budynku i przekazywania go do powietrza nawiewanego. Dzięki rekuperacji można znacznie obniżyć koszty ogrzewania.

MAKSYMALNE WYKORZYSTANIE ENERGII

Wykonany z wysoko gatunkowej stali korpus i front odporny na działanie bardzo wysokich temperatur.

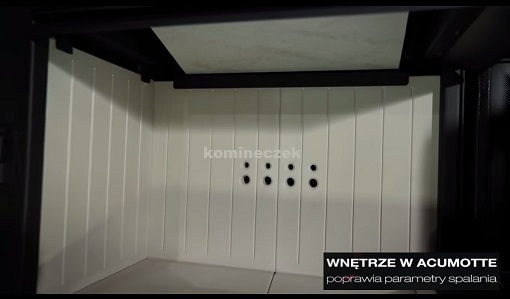

Efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

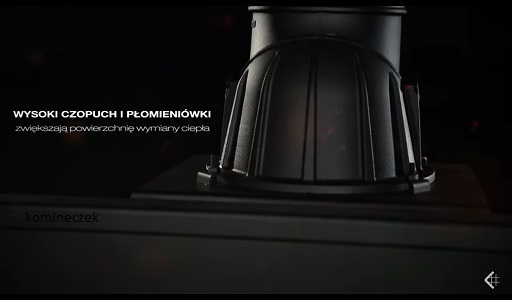

Wysoki czopuch i poprzecznie umieszczone płomieniówki - zwiększają powierzchnię wymiany ciepła pomiędzy wkładem a otoczeniem. Obniżenie temperatury spalin przyczynia się do zwiększenia sprawności urządzenia.

Stabilne i wytrzymałe na naprężenia drzwi kominka wykonane z zamkniętego profilu. Uszczelka drzwi znajduje się w wyprofilowanym kanale, co gwarantuje odpowiednie jej przyleganie oraz zapobiega ewentualnemu wypadnięciu podczas eksploatacji.

Dopalania cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

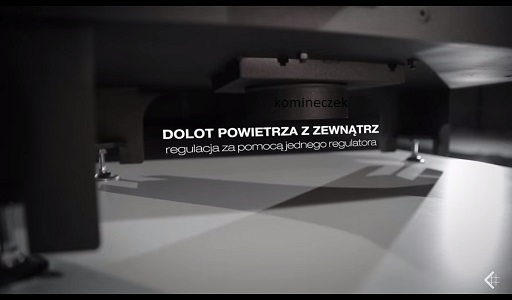

Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Regulacja dolotu powietrza za pomocą jednego regulatora, co wyklucza błędy w niewłaściwym użytkowaniu.

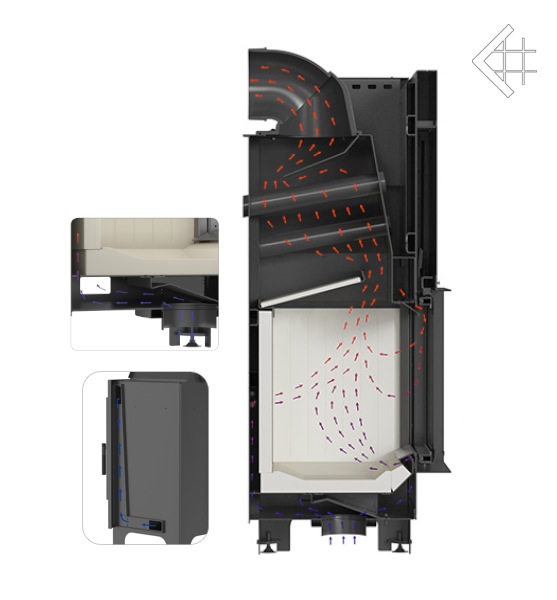

Potrójny system dopowietrzenia komory spalania: powietrze pierwotne -  skierowane jest na płytę, na której odbywa się spalanie; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Wkład bezrusztowy - dopalanie na popiele, co oznacza, że opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana. Płyta dolna wkładu znacznie obniżona w stosunku do drzwi.

Drzwi wkładu pracują w systemie lift up - szyba unoszona do góry. System ten został zbudowany w oparciu o przeciwwagę - dwa bloczki (po obu stronach drzwiczek) z linką stalową pracują w prowadnicach na dwóch łożyskowanych krążkach, dzięki którym ciężar drzwi rozkłada się równomiernie. Poruszają się one na ogniotrwałych łożyskach wzdłuż, zamontowanych w futrynie prowadnic ślizgowych, co gwarantuje ich lekką, cichą i bezawaryjną pracę. Ruch drzwiczek przebiega w odległości paru milimetrów od korpusu, co zapobiega uszkodzeniu uszczelnienia. Zamykane drzwi są wtłaczane z dużą siłą w głąb futryny, dzięki czemu palenisko jest całkowicie szczelne.

Dzięki podnoszonym i opuszczanym drzwiom jednorazowo można załadować odpowiednią ilość drewna. Dodatkowy mechanizm, umożliwiający boczne otwarcie szyb, co ułatwia ich czyszczenie oraz utrzymanie czystości paleniska.

Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).

NOWOCZESNY DESIGN

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.

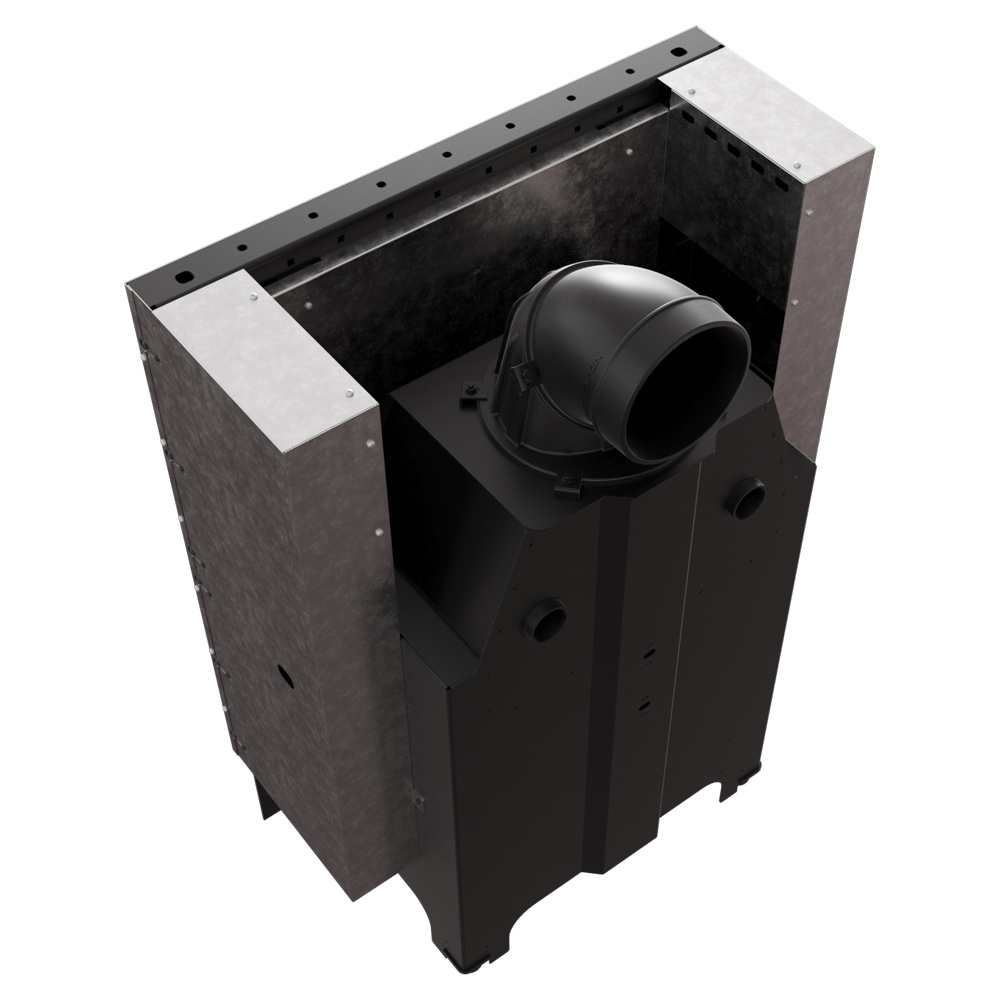

OBROTOWY WYLOT SPALIN

Możliwość zmiany ustawienia wylotu spalin, co ułatwia podłączenie wkładu. Regulacja ustawienia 360° daje możliwość podłączenia wylotu spalin z tyłu jak i na górze wkładu.

WYŁOŻENIE TEMOTEC

Dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania materiałem akumulacyjnym TERMOTEC.

DOPALANIE NA POPIELE

Wkład nie posiada rusztu, opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

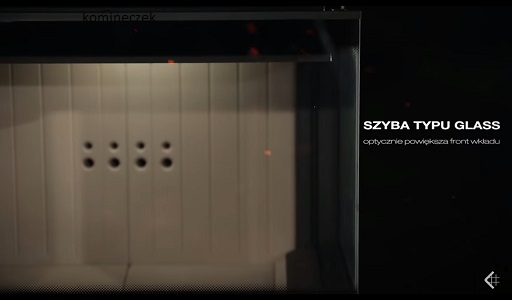

OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

WBUDOWANA REGULACJA DOLOTU POWIETRZA

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie.

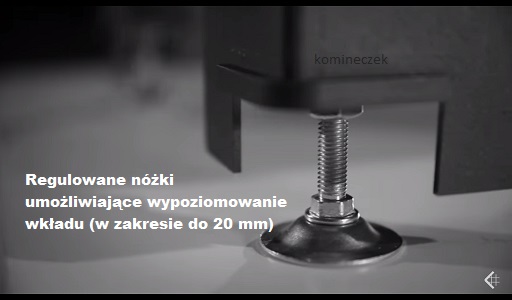

REGULOWANE NÓŻKI

Możliwość zniwelowania nierówności podłoża i wypoziomowania wkładu dzięki regulowanym nóżkom.

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.
