Nowoczesny design

Model MBM BS wyróżnia się minimalistyczną formą i wyjątkową wizją ognia.

• narożna konstrukcja BS (bez szprosa) – dwie szyby połączone pod kątem prostym
• panoramiczny widok ognia z dwóch stron
• dekoracyjna szyba typu Glass optycznie powiększająca front wkładu
• elegancki, nowoczesny wygląd idealny do współczesnych wnętrz

Maksymalne wykorzystanie energii

Kominek został zaprojektowany tak, aby maksymalnie wykorzystać energię z drewna.

• korpus i front wykonane z wysokogatunkowej stali odpornej na wysokie temperatury
• komora spalania wyłożona materiałem TERMOTEC – lepsza akumulacja ciepła
• deflektor wydłużający drogę spalin i zwiększający efektywność spalania
• wysoki czopuch i płomieniówki zwiększające wymianę ciepła
• dolot powietrza z zewnątrz fi 125 mm z wygodną regulacją

Potrójny system dopowietrzenia:

• powietrze pierwotne – wspomaga proces spalania
• powietrze wtórne – poprawia efektywność spalania
• kurtyna powietrzna – utrzymuje szybę w czystości

Bezpieczeństwo na najwyższym poziomie

• szczelna konstrukcja dzięki spawaniu w osłonie gazu szlachetnego
• elementy stalowe wycinane laserowo i gięte CNC
• ceramiczna szyba odporna na temperaturę do 660°C
• stabilne drzwi wykonane z zamkniętego profilu

Wygodne użytkowanie

Model MBM gilotyna zapewnia wysoki komfort obsługi.

• system lift up (gilotyna) – unoszenie drzwi do góry
• równomierna praca dzięki systemowi przeciwwagi i łożysk
• możliwość bocznego otwierania drzwi – łatwe czyszczenie szyby
• palenisko bezrusztowe – spalanie drewna na popiele
• minimalna ilość pozostałości po spalaniu
• system czystej szyby ograniczający osadzanie sadzy

Dodatkowo:

• obniżona płyta dolna zwiększająca pojemność paleniska
• kierunek otwierania drzwi: w bok oraz do góry

Ekoprojekt

Ekoprojekt to europejska inicjatywa mająca na celu poprawę efektywności energetycznej i zmniejszenie emisji zanieczyszczeń.

BImSchV 2

BImSchV 2 to niemiecka ustawa dotycząca kontroli emisji zanieczyszczeń powietrza, obejmująca wymagania dla kominków i pieców. Urządzenia spełniające normy BImSchV 2 muszą charakteryzować się niską emisją pyłów i gazów szkodliwych.

Rekuperacja

Rekuperacja to proces odzyskiwania ciepła z powietrza wywiewanego z budynku i przekazywania go do powietrza nawiewanego. Dzięki rekuperacji można znacznie obniżyć koszty ogrzewania.

Dane techniczne

Parametry ogólne

• Wersja: Lewa gilotyna
• Moc nominalna: 10 kW
• Zakres mocy grzewczej: 4,5 – 12,5 kW
• Sprawność cieplna: 81 %
• Temperatura spalin: 234 °C
• Maksymalna długość polan: 50 cm
• Minimalne pole kratek wlotowych: ≥500 cm²
• Minimalne pole kratek wylotowych: ≥700 cm²
• Średnica wylotu spalin: 200 mm
• Kolor: Czarny
• Domykanie: Nie
• Materiał wykonania: Stal
• Kierunek otwierania drzwi: W prawo , do góry

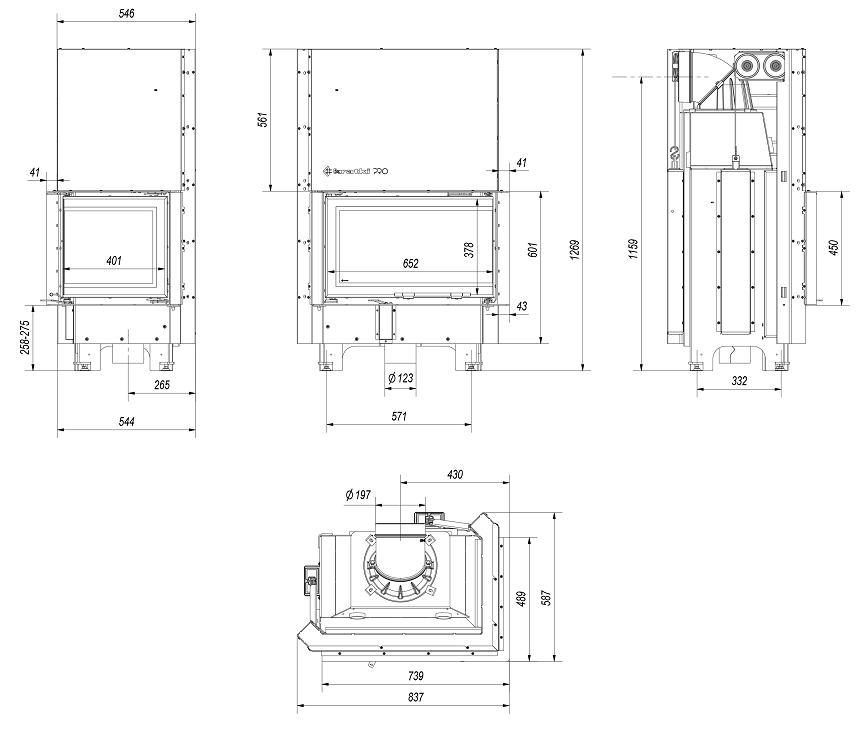

Wymiary i parametry fizyczne

• Szerokość: 83,7 cm
• Wysokość: 126,9 cm
• Głębokość: 54,6 cm
• Waga: 244 kg

Efektywność energetyczna

• Klasa energetyczna: A+
• Współczynnik EEI: 107,5
• Sezonowa efektywność energetyczna: 71 %
• Moc cieplna do ogrzewania pomieszczeń: 10 kW

Parametry emisji

• Emisja CO (przy 13% O₂): 0,096 %
• Emisja CO: 1208 mg/m³
• Emisja pyłków: 28 mg/m³
• Emisja NOx: 106 mg/m³
• Emisja OGC: 48 mg/m³
• Strumień masy spalin: 9,6 g/s

Certyfikaty i zgodność

Spełnia wymagania:

• KRATKI PRO
• Ekoprojekt
• Rekuperacja
• BImSchV 2

Informacje dodatkowe

• Cechy konstrukcji: Dolot powietrza, ozdobna szyba typu Glass, wyłożenie komory spalania TERMOTEC
• Rodzaj frontu: Front stalowy z szybą malowaną
• Rodzaj paliwa: Sezonowane drewno liściaste (wilgotność ≤20%)

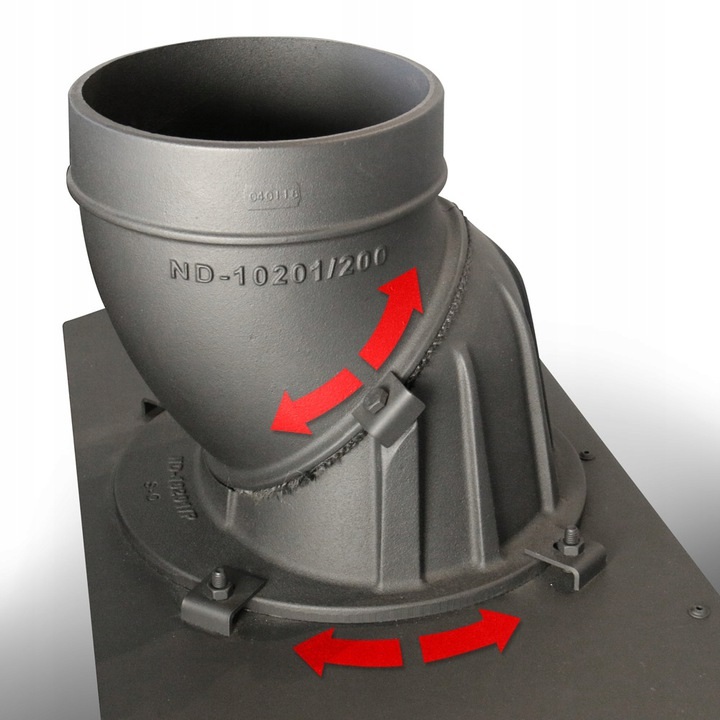

OBROTOWY WYLOT SPALIN

Możliwość zmiany ustawienia wylotu spalin, co ułatwia podłączenie wkładu. Regulacja ustawienia 360° daje możliwość podłączenia wylotu spalin z tyłu jak i na górze wkładu.

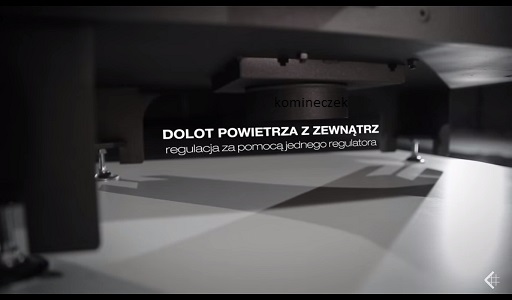

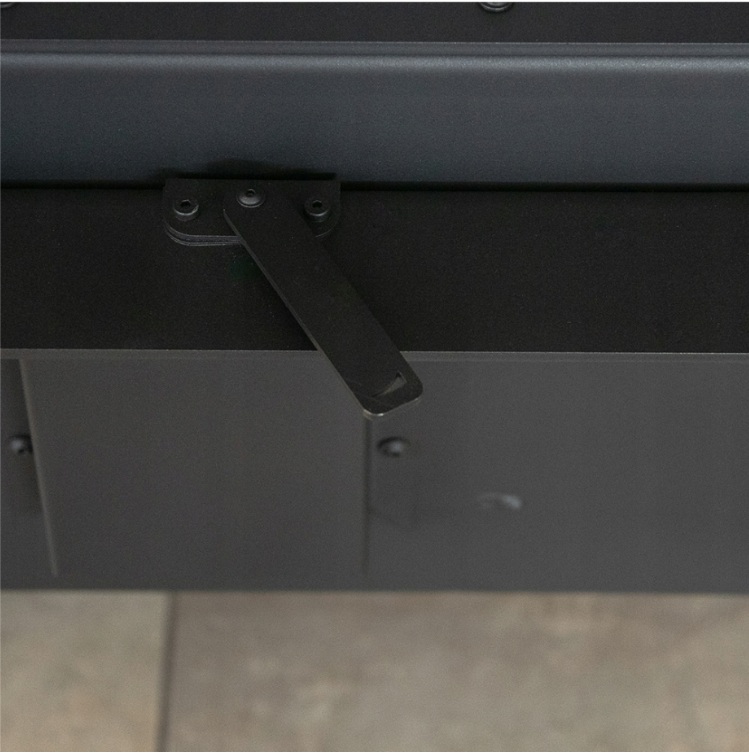

WBUDOWANA REGULACJA DOLOTU POWIETRZA

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie

BEZRUSZTOWE SPALANIE

Drewno dopala się na popiele, co minimalizuje odpady i maksymalizuje wykorzystanie energii. W praktyce oznacza to, że opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

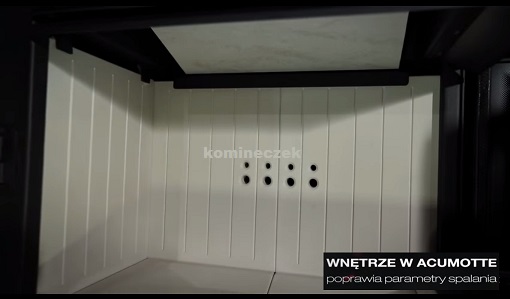

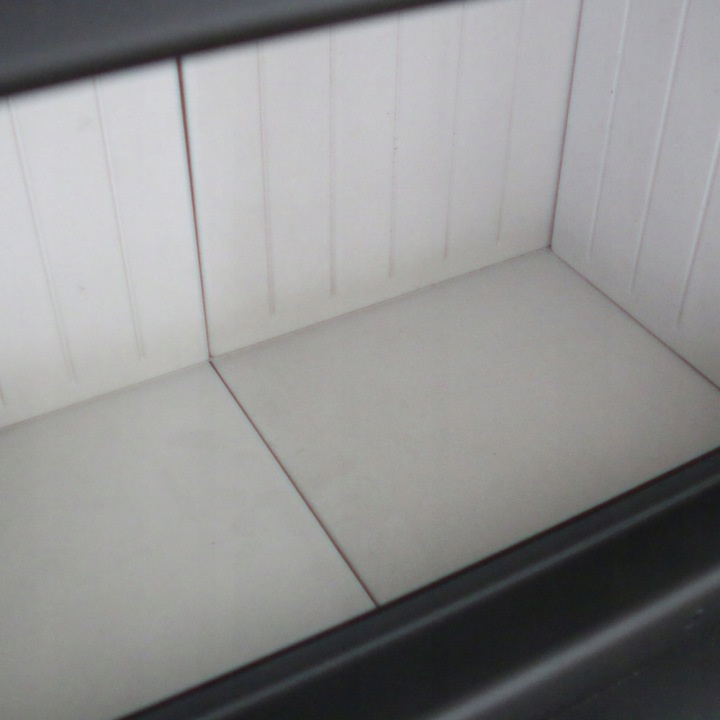

WYŁOŻENIE TERMOTEC

Komora spalania wyłożona materiałem Termotec, który zapewnia efektywne spalanie, akumuluje ciepło i podwyższa temperaturę w palenisku.

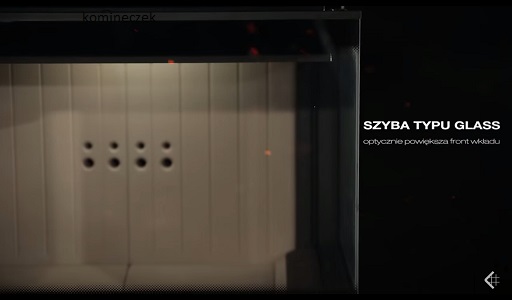

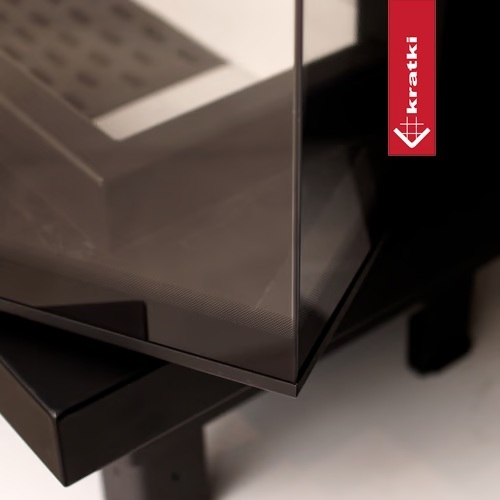

OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

Wkład kominkowy z dwoma szybami zestawionymi ze sobą pod kątem prostym (szyby łączone bez szprosa).

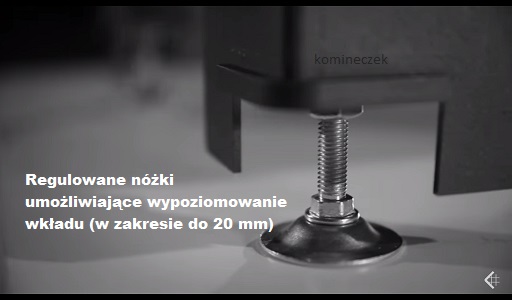

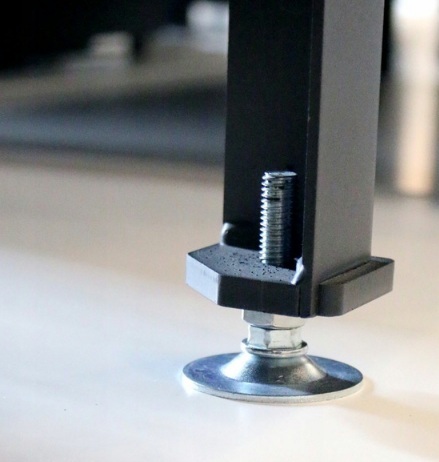

REGULOWANE NÓŻKI

Możliwość zniwelowania nierówności podłoża i wypoziomowania wkładu dzięki regulowanym nóżkom.

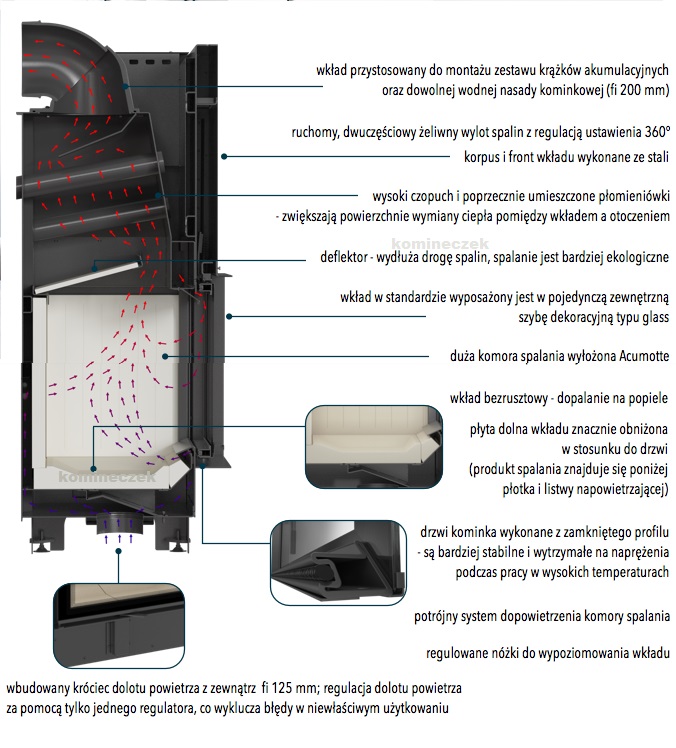

MAKSYMALNE WYKORZYSTANIE ENERGII

Wykonany z wysoko gatunkowej stali korpus i front odporny na działanie bardzo wysokich temperatur.

Efektywne spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

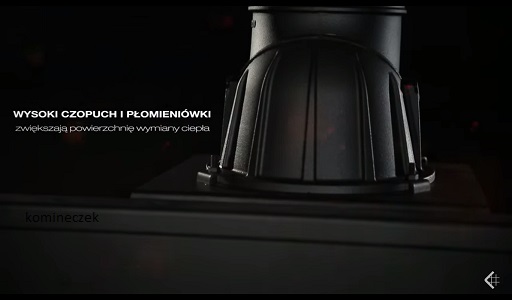

Wysoki czopuch i poprzecznie umieszczone płomieniówki - zwiększają powierzchnię wymiany ciepła pomiędzy wkładem a otoczeniem. Obniżenie temperatury spalin przyczynia się do zwiększenia sprawności urządzenia.

Stabilne i wytrzymałe na naprężenia drzwi kominka wykonane z zamkniętego profilu. Uszczelka drzwi znajduje się w wyprofilowanym kanale, co gwarantuje odpowiednie jej przyleganie oraz zapobiega ewentualnemu wypadnięciu podczas eksploatacji.

Dopalania cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Regulacja dolotu powietrza za pomocą jednego regulatora, co wyklucza błędy w niewłaściwym użytkowaniu.

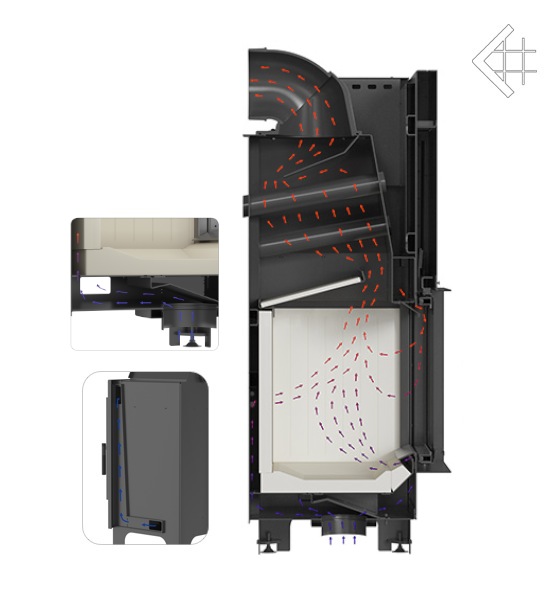

Potrójny system dopowietrzenia komory spalania: powietrze pierwotne - skierowane jest na płytę, na której odbywa się spalanie; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Front wkładu wyposażony w ceramikę żaroodporną wytrzymująca temperaturę do 660°C.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Wkład bezrusztowy - dopalanie na popiele, co oznacza, że opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

Płyta dolna wkładu znacznie obniżona w stosunku do drzwi.

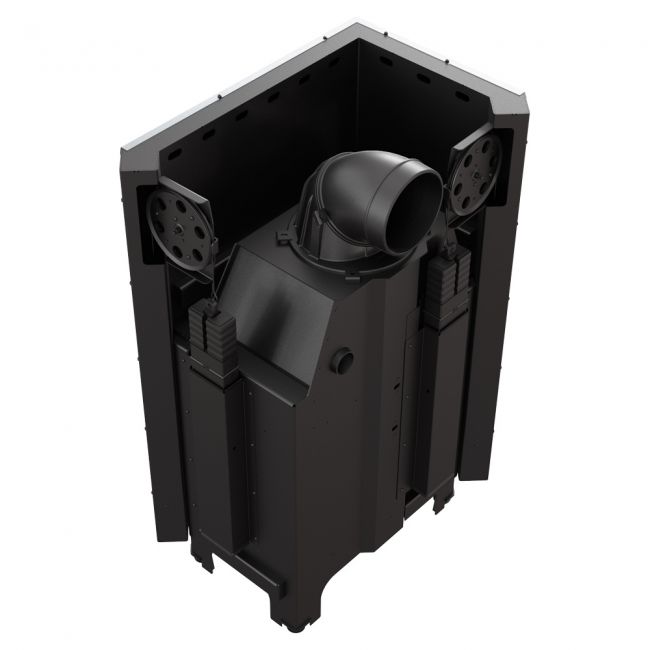

Drzwi wkładu pracują w systemie lift up - szyba unoszona do góry. System ten został zbudowany w oparciu o przeciwwagę - dwa bloczki (po obu stronach drzwiczek) z linką stalową pracują w prowadnicach na dwóch łożyskowanych krążkach, dzięki którym ciężar drzwi rozkłada się równomiernie. Poruszają się one na ogniotrwałych łożyskach wzdłuż, zamontowanych w futrynie prowadnic ślizgowych, co gwarantuje ich lekką, cichą i bezawaryjną pracę. Ruch drzwiczek przebiega w odległości paru milimetrów od korpusu, co zapobiega uszkodzeniu uszczelnienia. Zamykane drzwi są wtłaczane z dużą siłą w głąb futryny, dzięki czemu palenisko jest całkowicie szczelne.

Dzięki podnoszonym i opuszczanym drzwiom jednorazowo można załadować odpowiednią ilość drewna. Dodatkowy mechanizm, umożliwiający boczne otwarcie szyb, co ułatwia ich czyszczenie oraz utrzymanie czystości paleniska.

Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).

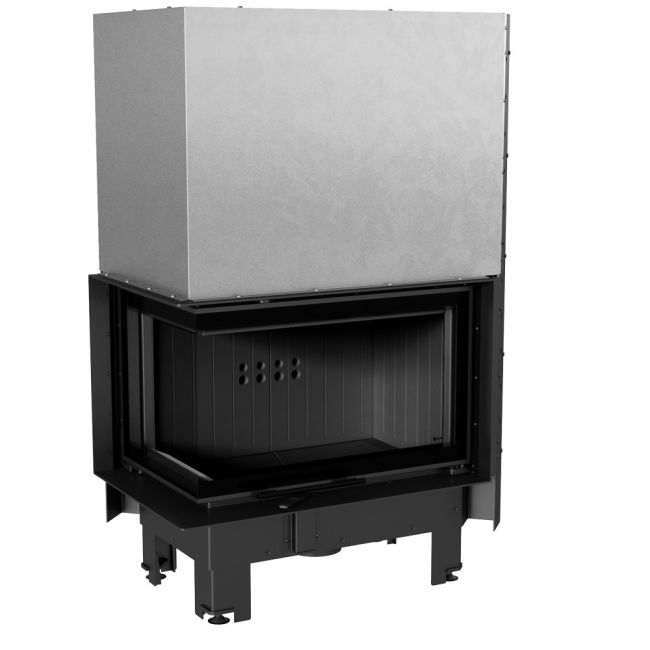

NOWOCZESNY DESIGN

Wkład kominkowy z dwoma szybami zestawionymi ze sobą pod kątem prostym (szyby łączone bez szprosa).

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.
