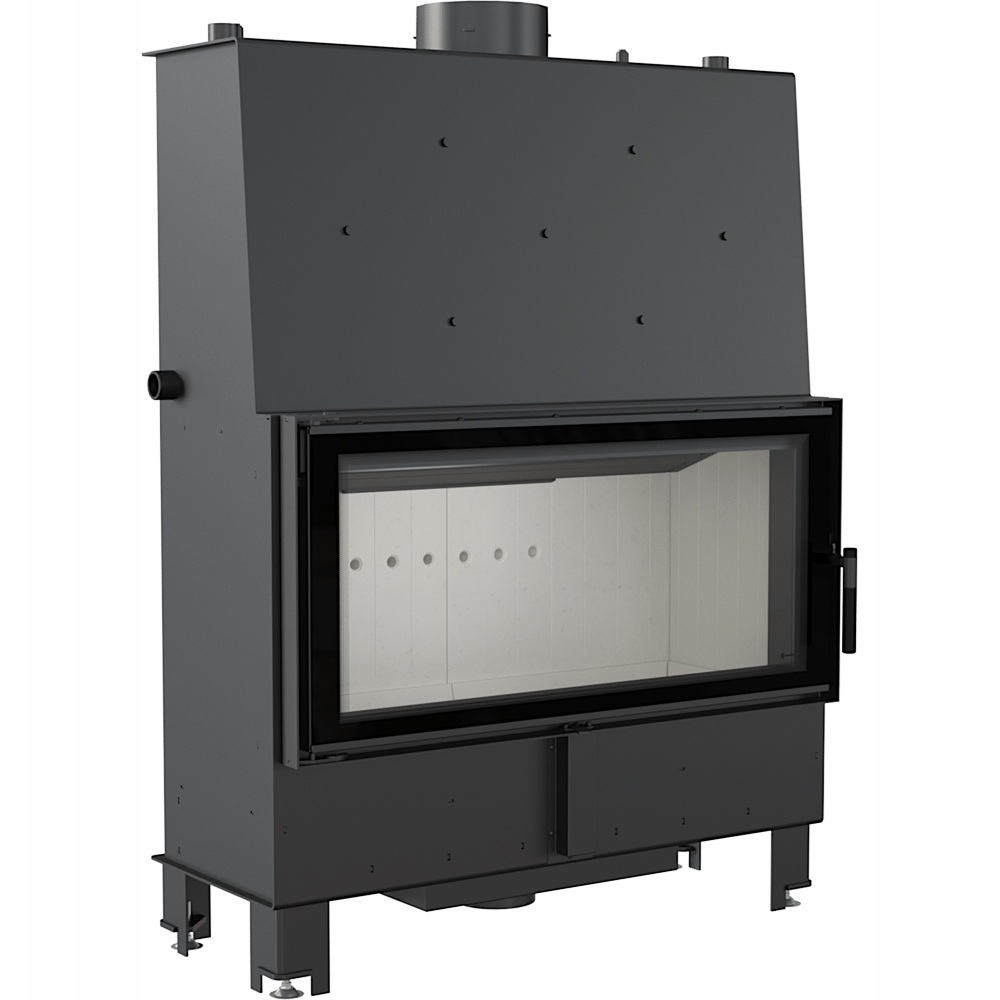

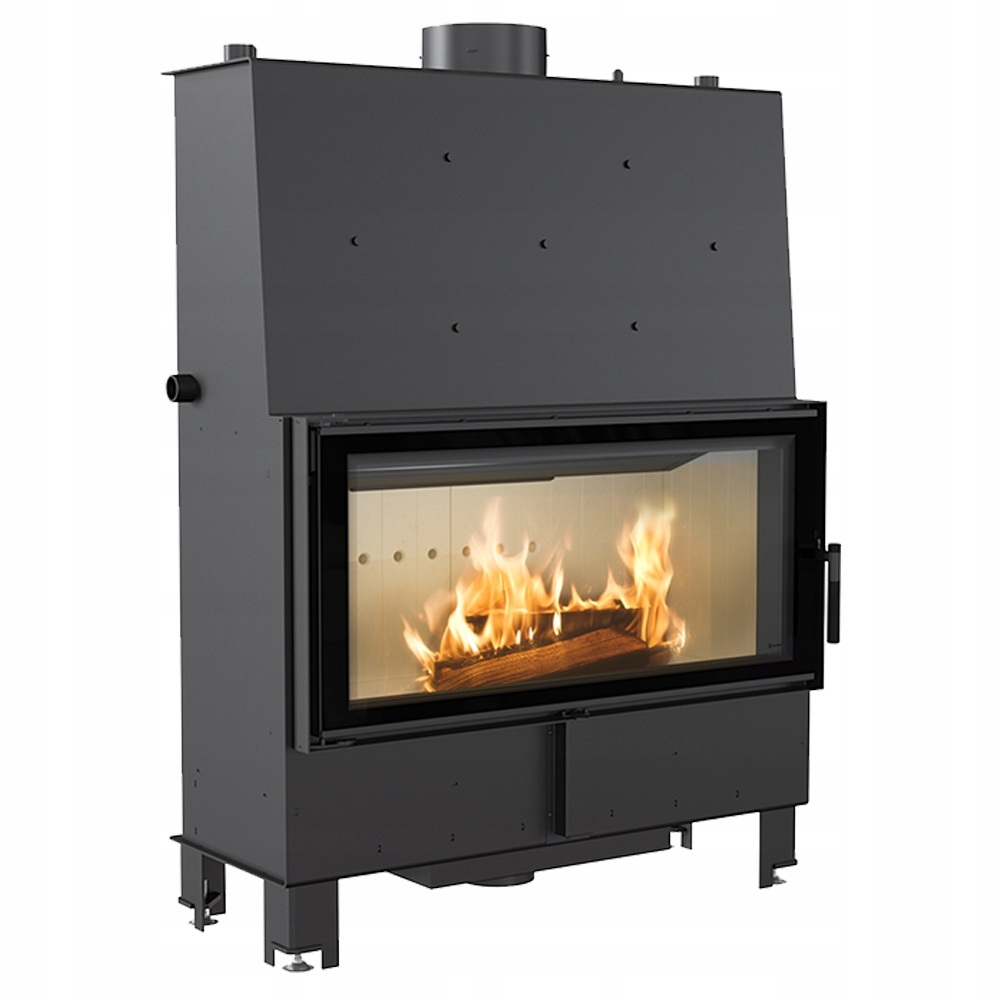

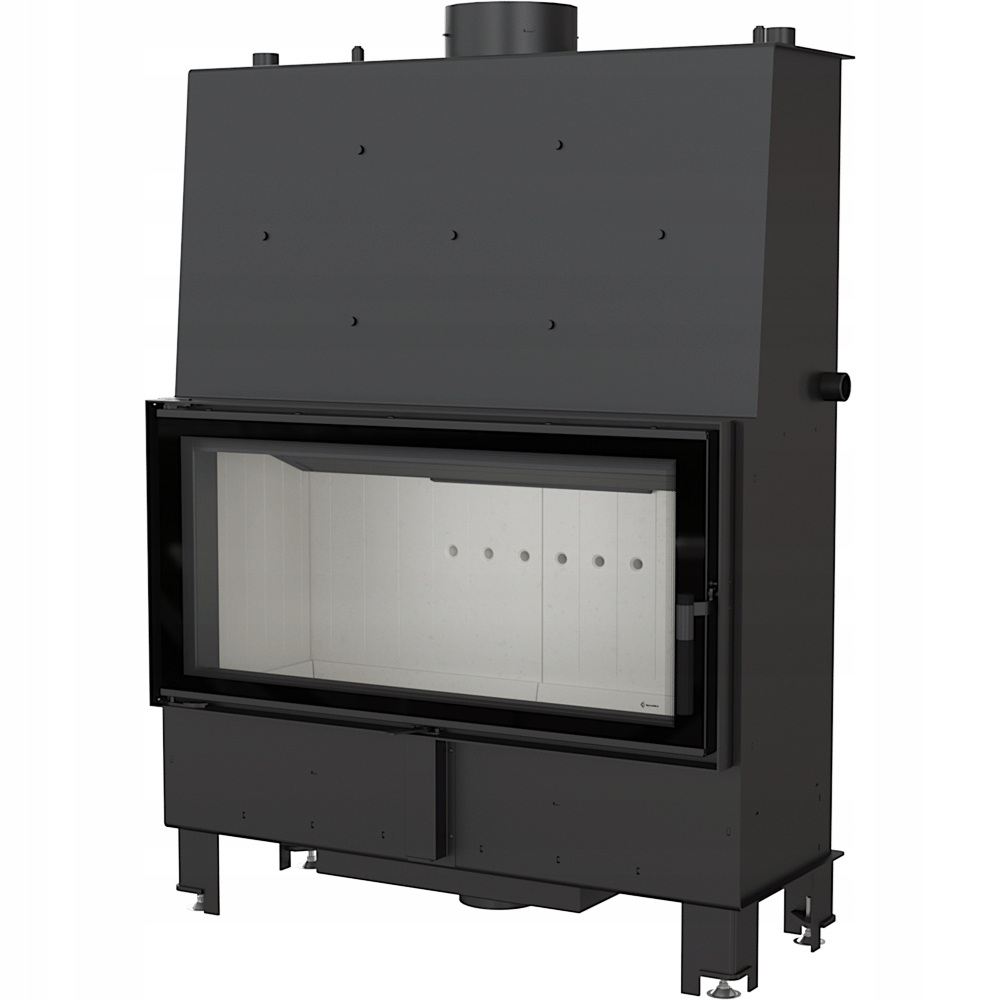

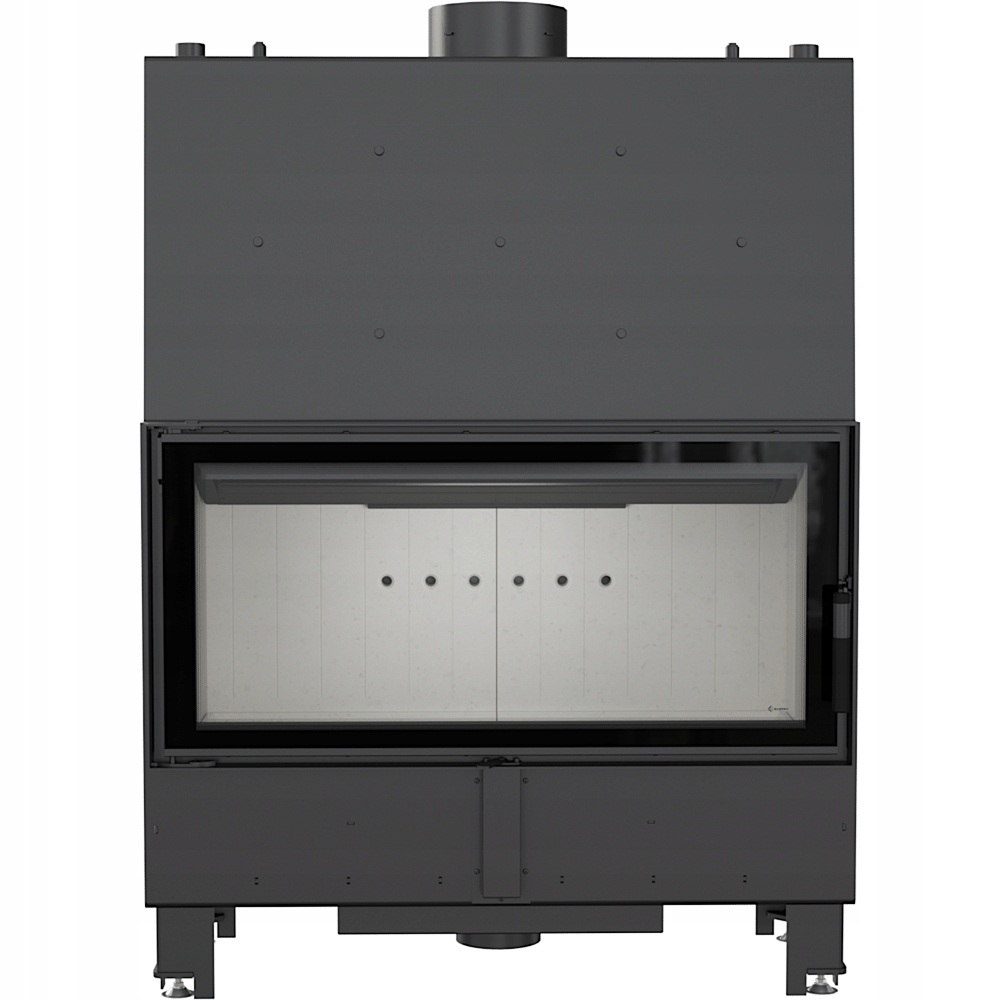

LUCY 20 kW to jeden z najmocniejszych kominków wodnych w linii KRATKI PRO, stworzony do pracy w dużych instalacjach grzewczych i przestronnych domach, gdzie liczy się nie tylko wydajność, ale i pełna stabilność systemu CO. Ten model to połączenie ogromnej mocy, wysoce zaawansowanej techniki spalania oraz nowoczesnego designu, którego centralnym punktem jest duża szyba typu glass – efektownie eksponująca dynamiczny, intensywny płomień.

Dzięki potężnemu płaszczowi wodnemu o pojemności 45,5 litra, kominek oddaje aż 13 kW do instalacji wodnej, skutecznie ogrzewając nawet duże budynki. Jednocześnie 7 kW kierowane do pomieszczenia zapewnia przyjemne, naturalne ciepło w salonie. To urządzenie pracujące z imponującą sprawnością 82%, wspierane systemem dwóch deflektorów, materiałem akumulacyjnym TERMOTEC oraz potrójnym dopowietrzeniem spalania.

Wkład kominkowy z płaszczem wodnym LUCY 20 kW - ogrzeje od 90 m² do 240 m²

ZALETY URZĄDZENIA

1. Ogromna moc – idealna do dużych domów i rozbudowanych instalacji CO

• Moc nominalna 20 kW – stworzona do ogrzewania dużych przestrzeni.
• Aż 13 kW oddawane do wody, co czyni kominek sercem instalacji centralnego ogrzewania.
• Pojemność płaszcza wodnego 45,5 l zapewnia wysoką stabilność operacyjną.

2. Zaawansowana technologia spalania – wysoka sprawność i niska emisja

• Sprawność 82% gwarantuje ekonomiczne wykorzystanie opału.
• Wyłożenie TERMOTEC akumuluje ciepło i poprawia proces spalania.
• Dwa deflektory wydłużają drogę spalin, zwiększając dopalanie mieszaniny gazów.
• Potrójny system dopowietrzania wspiera czyste, ekologiczne spalanie.

3. Dedykowany dla domów nowoczesnych i energooszczędnych

• Dolot powietrza z zewnątrz Ø125 mm – pełna zgodność z rekuperacją.
• Spełnia rygorystyczne przepisy: Ekoprojekt, BImSchV 2, KRATKI PRO.

4. Doskonała szczelność i trwałość konstrukcji

• Wysokogatunkowa stal odporna na długotrwałe obciążenia cieplne.
• Spawanie w osłonie gazu szlachetnego zapewnia maksymalną szczelność płaszcza.
• Szyba żaroodporna 660°C gwarantuje bezpieczeństwo i trwałość.

5. Komfort użytkowania

• Wyjmowany ruszt i popielnik dla łatwego czyszczenia.
• Perforowana klamka minimalizuje nagrzewanie podczas pracy.
• Regulowane nóżki i wylot spalin 360° ułatwiają montaż w wielu konfiguracjach.

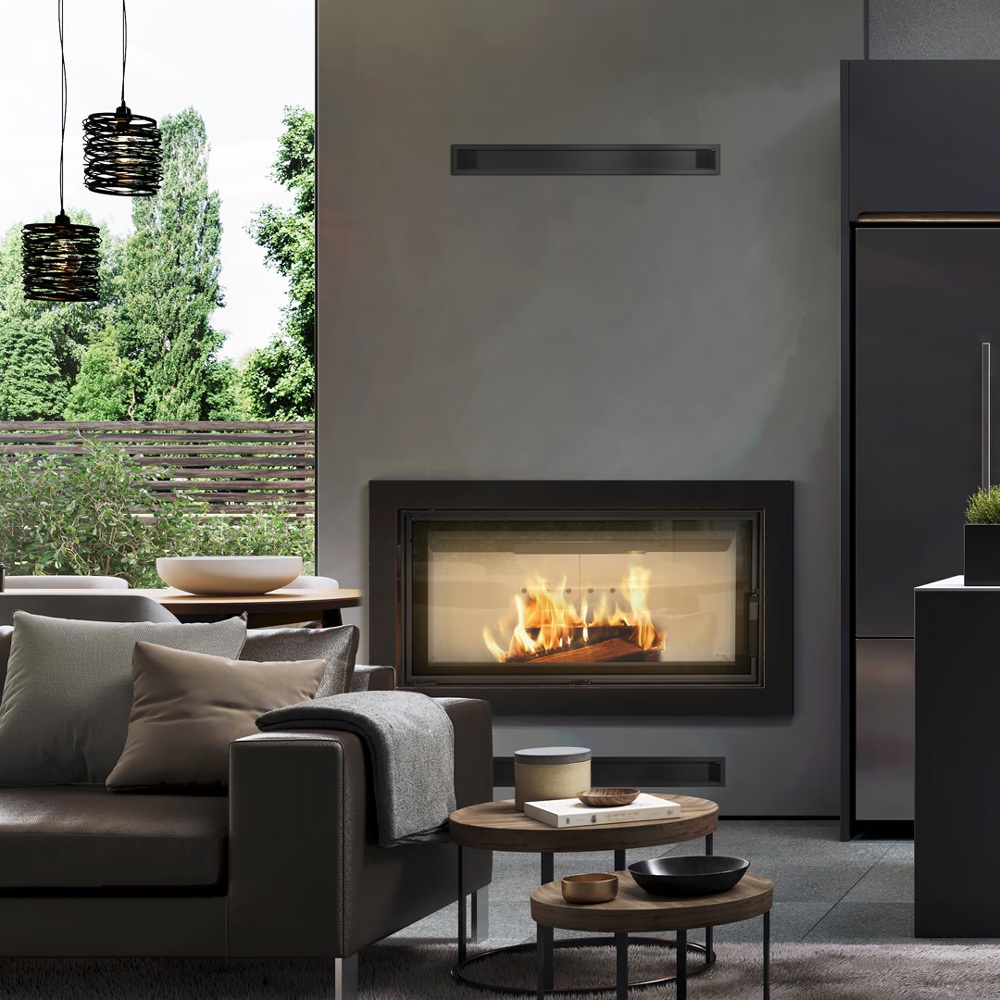

6. Panoramiczna wizja ognia – duża szyba typu glass

• Szeroki front 100 cm podkreśla charakter ognia i dodaje wnętrzu prestiżu.
• Dekoracyjna szyba optycznie powiększa palenisko i akcentuje geometrię płomieni.

Ekoprojekt

Ekoprojekt to europejska inicjatywa mająca na celu poprawę efektywności energetycznej i zmniejszenie emisji zanieczyszczeń.

BImSchV 2

BImSchV 2 to niemiecka ustawa dotycząca kontroli emisji zanieczyszczeń powietrza, obejmująca wymagania dla kominków i pieców. Urządzenia spełniające normy BImSchV 2 muszą charakteryzować się niską emisją pyłów i gazów szkodliwych.

Rekuperacja

Rekuperacja to proces odzyskiwania ciepła z powietrza wywiewanego z budynku i przekazywania go do powietrza nawiewanego. Dzięki rekuperacji można znacznie obniżyć koszty ogrzewania.

DANE TECHNICZNE

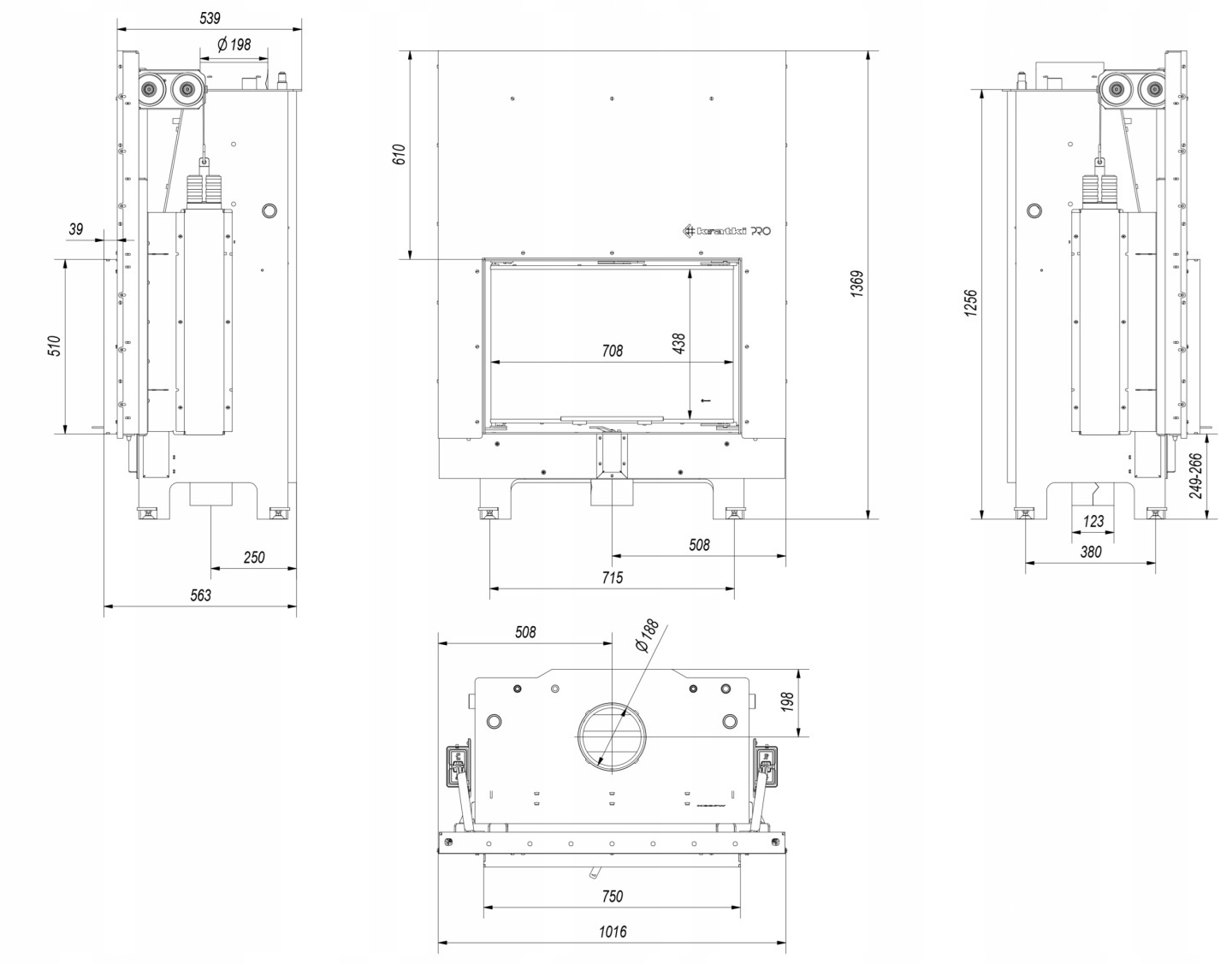

Parametry fizyczne

• Waga (kg) 293
• Średnica wylotu spalin (mm) 200
• Szerokość (cm) 100.1
• Wysokość (cm) 138.4
• Głębokość (cm) 40.7

Efektywność energetyczna

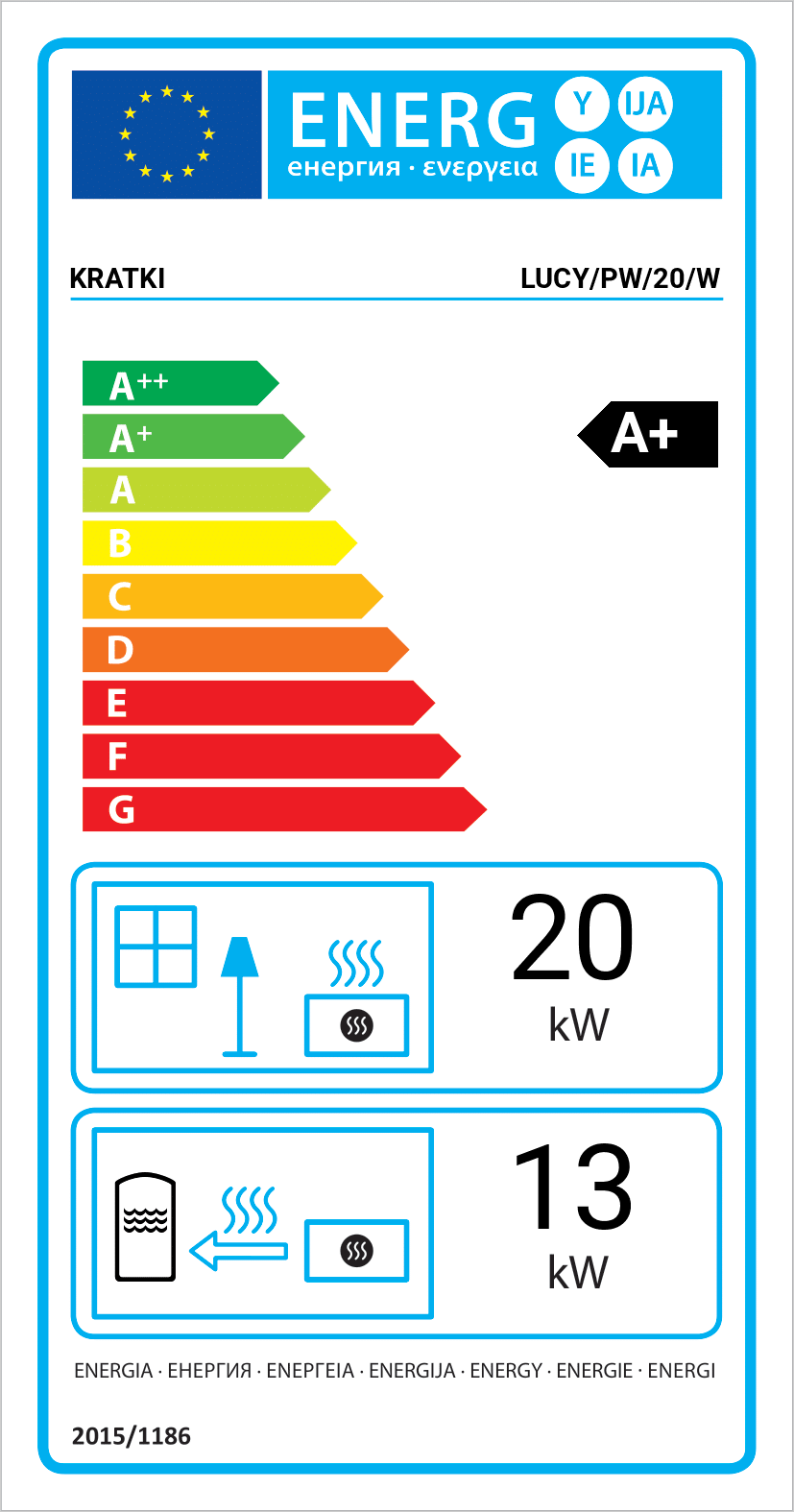

• Klasa Energetyczna A+
•  Moc cieplna do ogrzewania pomieszczeń (kW): 7
• Sezonowa efektywność energetyczna (%): 72
• współczynnik EEI 108
• Emisja CO (przy 13% O2) ≤ podawana w % 0.084
• Emisja pyłków (pył) (mg/Nm3) 22
• Emisja CO (mg/m3): 1056
• Emisja NOx (mg/m3): 122
• Emisja OGC (mg/m3): 60

Ogólne

• Moc nominalna (kW) 20
• Średnia moc z wody (kW) 13
• Zakres mocy grzewczej (kW) 9.0 - 24.0
• Materiał wykonania stal
• Sprawność cieplna (%) 82
• Rodzaj paliwa sezonowane drewno liściaste (wilgotność ≤20%)
• Max ciśnienie robocze (bar) 2
• Pojemność wody (l) 45.5
• Temperatura spalin (oC) 226
• Max długość polan (cm) 50
• Rodzaj przeszklenia proste
• Otwieranie drzwi w lewo
• Minimalne wymagane pole czynne kratek wylotowych (cm2): 420
• Minimalne wymagane pole czynne kratek wlotowych (cm2): 210

Certyfikat/Zgodność

• Spełnia kryteria EKOPROJEKTU
• Przeznaczony do rekuperacji
• Zgodność z normą BImSchV 2
• KRATKI PRO

Wyposażenie

• Dolot powietrza Tak
• Wyłożenie komory spalania Tak
• Popielnik Tak
• Ozdobna szyba typu glass Tak
• Wężownica Tak
• TERMOTEC

MAKSYMALNE WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.

Specjalny zespół płaszcza wodnego pozwala na odebranie ze spalin i przekazanie do systemu grzewczego dużej ilości ciepła, dzięki czemu możliwe jest uzyskanie wysokiej sprawności energetycznej wkładu.

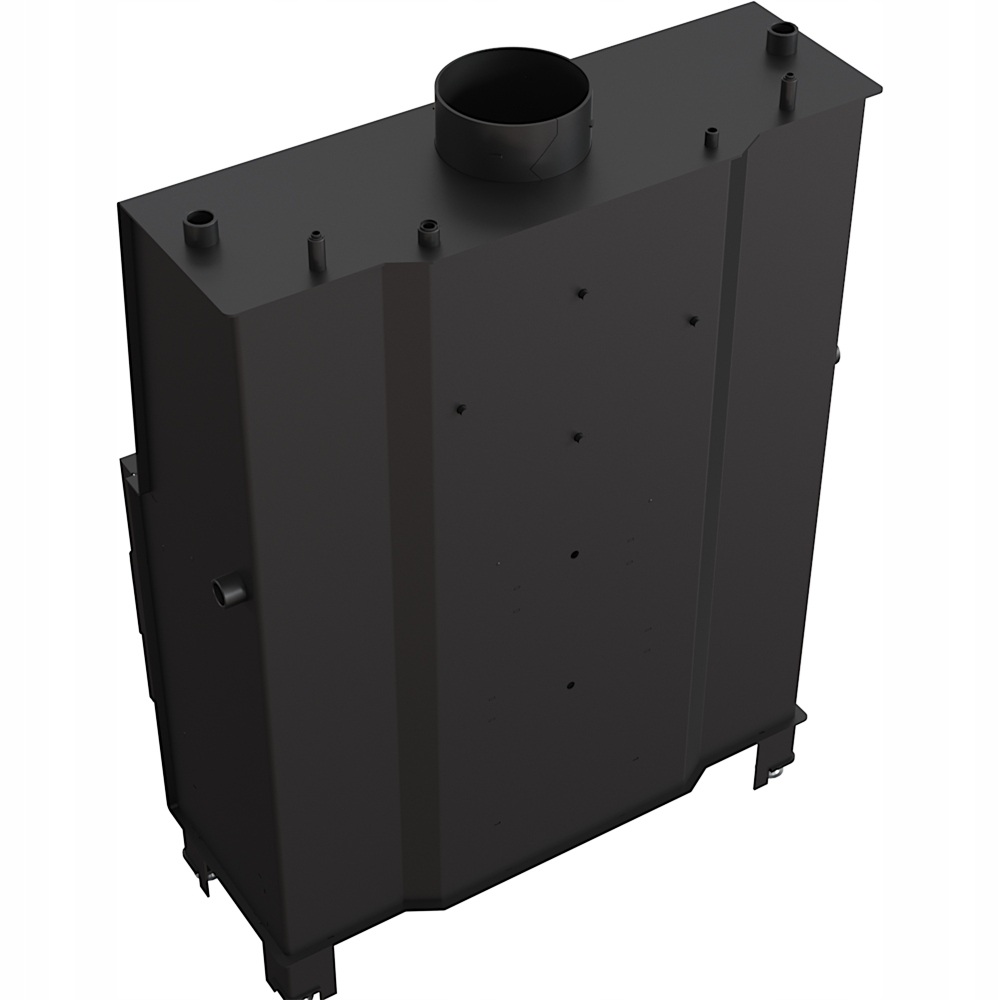

Wbudowana wężownica. Korpus płaszcza wodnego wzmocniony jest szpilkami. Króciec wejścia/wyjścia 1/2.

Efektywne e spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

System dwóch deflektrów, które wydłużają drogę spalin, spalanie jest bardziej ekologiczne.

Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Regulacja dolotu powietrza za pomocą jednego regulatora, co wyklucza błędy w niewłaściwym użytkowaniu.

Potrójny system dopowietrzenia komory spalania: powietrze pierwotne - doprowadzone pod ruszt; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Front wkładu wyposażony w szybę żaroodporna wytrzymująca temperaturę do 660°C.

WYGODNE UŻYTKOWANIE

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

Specjalna perforowana konstrukcja klamki chroni przed nadmiernym nagrzewaniem, co wpływa na wysoki komfort użytkowania kominka.

Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Możliwość zastosowania w różnych warunkach montażowych, dzięki regulowanym nóżkom i ruchomemu wylotowi spalin z regulacją ustawienia 360°.

NOWOCZESNY DESIGN

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.

Elegancka i wygodna klamka.

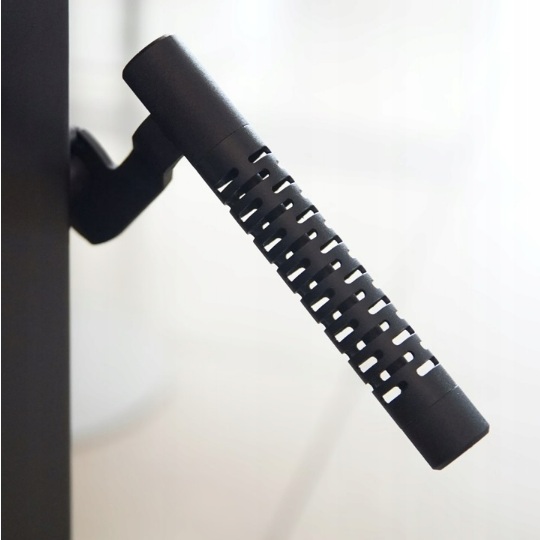

PERFOROWANA KLAMKA

Drzwi wkładu posiadają nowoczesną klamkę. Jej specjalna perforowana konstrukcja powoduje naturalne schładzanie. Wygodna rękojeść gwarantuje wygodne otwieranie kominka.

RUSZT

Wyjmowany ruszt i popielnik ułatwiają utrzymanie wkładu w czystości.

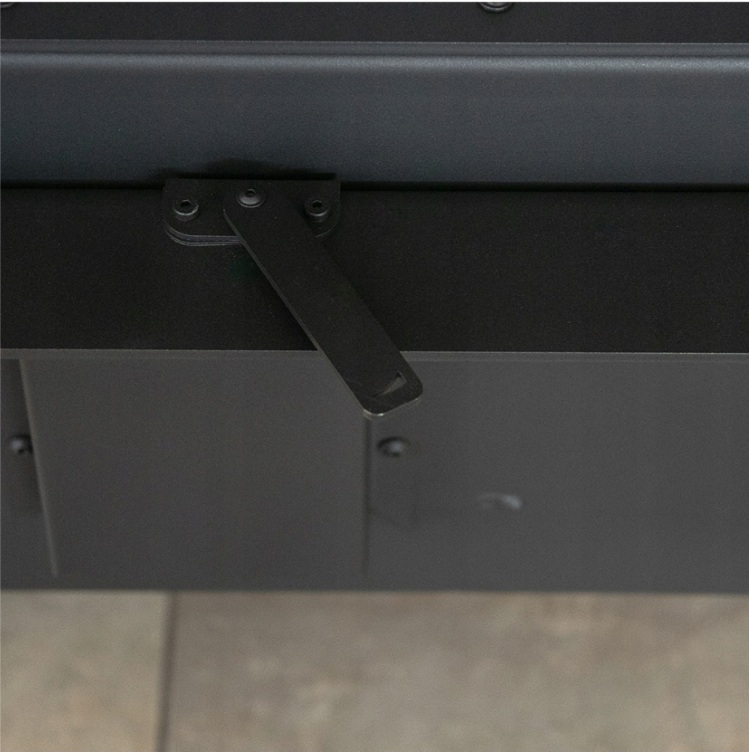

DOLOT POWIETRZA

Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Regulacja dolotu powietrza za pomocą jednego regulatora, co wyklucza błędy w niewłaściwym użytkowaniu.

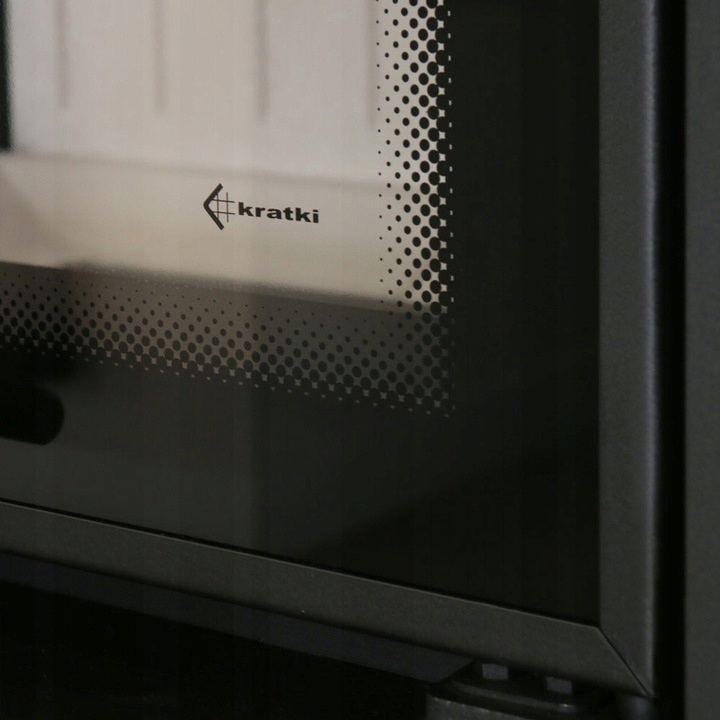

SZYBA Z DEKOREM

Drzwiczki wkładu wyposażone w szybę z efektownym dekorem.

Stanowią idealne rozwiązanie dla osób poszukujących nowoczesnego i eleganckiego wykończenia..

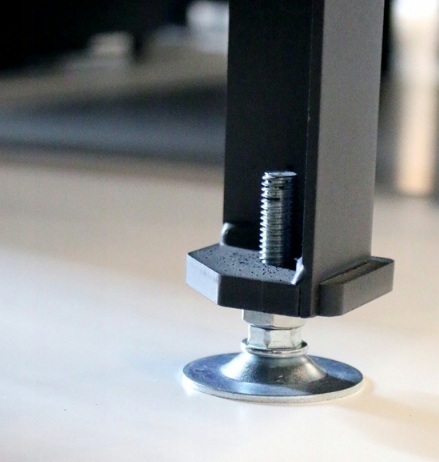

REGULOWANE NÓŻKI

Możliwość zniwelowania nierówności podłoża i wypoziomowania wkładu dzięki regulowanym nóżkom.

Producent udziela 10 lat gwarancji od momentu zakupu wkładu na jego sprawne działanie. Wyłożenie ceramiczne objęte jest gwarancją na okres 2 lat od momentu zakupu wkładu. Ruszt i uszczelnienia kominka objęte są gwarancją na okres 1 roku od momentu zakupu wkładu. Gwarancją nie jest objęta: ceramika żaroodporna oraz szyba. Zastosowanie wkładu kominkowego, sposób podłączenia do komina oraz warunki eksploatacji muszą być zgodne z instrukcją obsługi.

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu
mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.
