Parametry palenisk spełniają surowe niemieckie normy BImSchV 2.
Wkład polecany do domów z wentylacją mechaniczną (rekuperacją).

Nowoczesne rozwiązanie dla wszystkich, którym zależy na łatwej obsłudze kominka. Wertykalny front, sześciokątna komora oraz bardzo dobre parametry spalania to najważniejsze zalety tego modelu.

KRATKI PRO | Ekoprojekt | BImSchV 2 | Rekuperacja | System LIFT-UP + otwieranie boczne

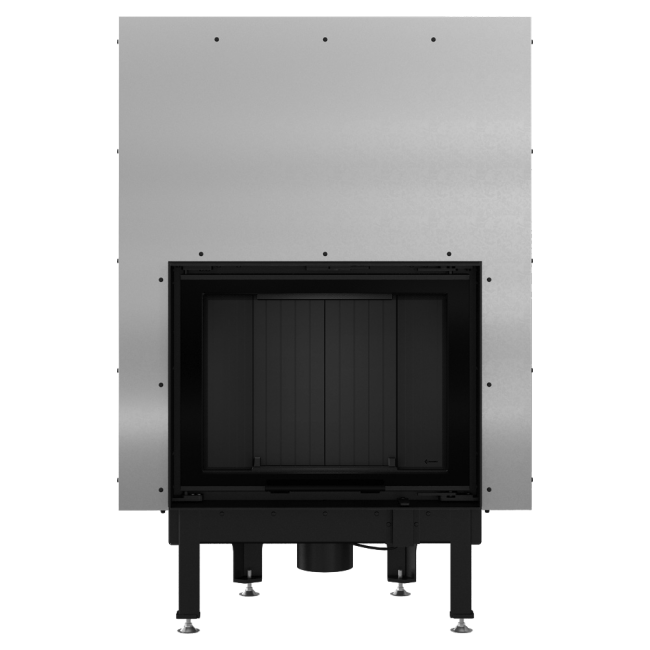

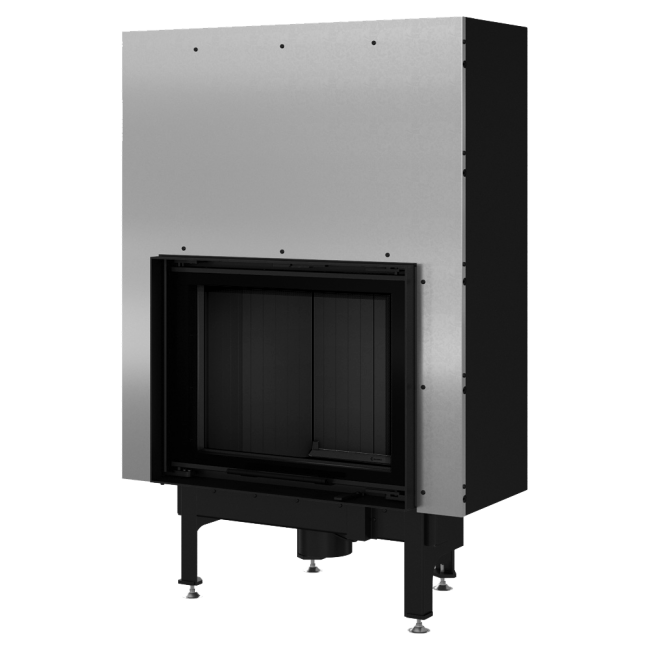

Kominek KRATKI NADIA 10 kW w wersji gilotynowej (LIFT-UP) to nowoczesny wkład kominkowy klasy premium, który łączy wysoką efektywność grzewczą, zaawansowaną technologię spalania oraz maksymalny komfort użytkowania. Dzięki systemowi podnoszonych drzwi oraz możliwości bocznego otwarcia, urządzenie zapewnia wygodę obsługi na najwyższym poziomie.

Zaawansowana konstrukcja komory spalania oraz system dopowietrzenia pozwalają na maksymalne wykorzystanie energii z drewna, co przekłada się na oszczędność paliwa i wysoką efektywność ogrzewania. Kominek spełnia rygorystyczne normy Ekoprojektu oraz BImSchV 2, dzięki czemu jest rozwiązaniem ekologicznym i nowoczesnym.

Nowoczesny design

• duża dekoracyjna szyba typu Glass – elegancki wygląd i szeroka wizja ognia
• minimalistyczna forma dopasowana do nowoczesnych wnętrz
• nowoczesna klamka ślizgowa
• optyczne powiększenie frontu kominka

Maksymalne wykorzystanie energii

• korpus wykonany z wysokogatunkowej stali odpornej na wysokie temperatury
• komora spalania wyłożona materiałem TERMOTEC – lepsza akumulacja ciepła
• sześciokątna komora paleniska – czystsze i bardziej efektywne spalanie
• deflektor wydłużający drogę spalin – zwiększona sprawność

Dodatkowo:

• dolot powietrza z zewnątrz fi 125 mm
• sterowanie jednym regulatorem – łatwa i precyzyjna obsługa

Potrójny system dopowietrzenia:

• powietrze pierwotne – szybkie rozpalanie
• powietrze wtórne – efektywne spalanie
• kurtyna powietrzna – czysta szyba i dopalanie gazów

Bezpieczeństwo na najwyższym poziomie

• szczelna konstrukcja dzięki spawom w osłonie gazu szlachetnego
• stalowa konstrukcja odporna na intensywną eksploatację
• szyba żaroodporna odporna do 660°C
• elementy wycinane laserowo i gięte CNC

Wygodne użytkowanie – system gilotyny

• drzwi typu LIFT-UP (gilotyna) – podnoszone do góry
• dodatkowa możliwość otwarcia bocznego – łatwe czyszczenie szyby
• większa wygoda załadunku drewna
• spalanie na popiele – maksymalne wykorzystanie paliwa
• minimalna ilość popiołu

Dodatkowe udogodnienia:

• system czystej szyby – ograniczenie osadzania sadzy
• regulowane nóżki – łatwiejszy montaż
• obrotowy wylot spalin 360° – elastyczna instalacja

Ekoprojekt

Ekoprojekt to europejska inicjatywa mająca na celu poprawę efektywności energetycznej i zmniejszenie emisji zanieczyszczeń.

BImSchV 2

BImSchV 2 to niemiecka ustawa dotycząca kontroli emisji zanieczyszczeń powietrza, obejmująca wymagania dla kominków i pieców. Urządzenia spełniające normy BImSchV 2 muszą charakteryzować się niską emisją pyłów i gazów szkodliwych.

Rekuperacja

Rekuperacja to proces odzyskiwania ciepła z powietrza wywiewanego z budynku i przekazywania go do powietrza nawiewanego. Dzięki rekuperacji można znacznie obniżyć koszty ogrzewania.

Dane techniczne

• Wersja: Prosty gilotyna
• Moc nominalna: 10 kW
• Zakres mocy grzewczej: 5,0 – 12,5 kW
• Sprawność cieplna: 80 %
• Temperatura spalin: 255 °C
• Maksymalna długość polan: 35 cm
• Minimalne pole kratek wlotowych: ≥700 cm²
• Minimalne pole kratek wylotowych: ≥900 cm²
• Średnica wylotu spalin: 200 mm
• Kolor: Czarny
• Materiał wykonania: Stal
• Kierunek otwierania drzwi: Do góry (gilotyna)
• Domykanie: Nie

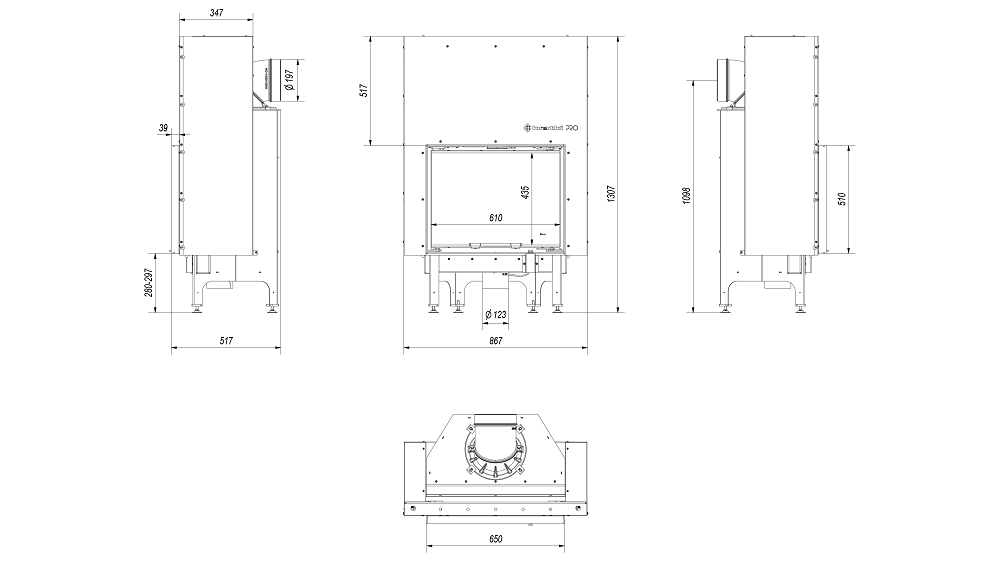

Wymiary i parametry fizyczne

• Szerokość: 86,7 cm
• Wysokość: 130,7 cm
• Głębokość: 47,8 cm
• Waga: 219 kg

Efektywność energetyczna

• Klasa energetyczna: A
• Współczynnik EEI: 105
• Sezonowa efektywność energetyczna: 70 %
• Moc cieplna do ogrzewania pomieszczeń: 10 kW

Parametry emisji

• Emisja CO (przy 13% O₂): 0,08 %
• Emisja CO: 1003 mg/m³
• Emisja pyłków: 32 mg/m³
• Emisja NOx: 112 mg/m³
• Emisja OGC: 38 mg/m³
• Strumień masy spalin: 9,5 g/s

Certyfikaty i zgodność

Spełnia wymagania:

• KRATKI PRO
• Ekoprojekt
• Rekuperacja
• BImSchV 2

Informacje dodatkowe

• Cechy konstrukcji: Dolot powietrza, szyba typu Glass, wyłożenie komory TERMOTEC
• Rodzaj frontu: Front stalowy z szybą malowaną
• Rodzaj paliwa: Sezonowane drewno liściaste (wilgotność ≤20%)

Informacje dodatkowe

• Cechy: Dolot powietrza, szyba typu Glass, TERMOTEC
• Rodzaj frontu: stalowy z szybą malowaną
• Paliwo: sezonowane drewno liściaste (≤20% wilgotności)

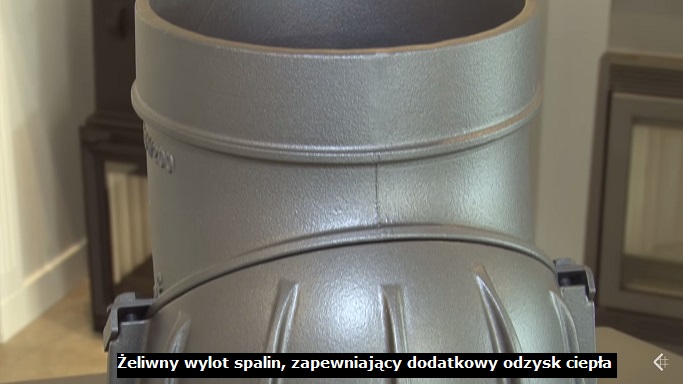

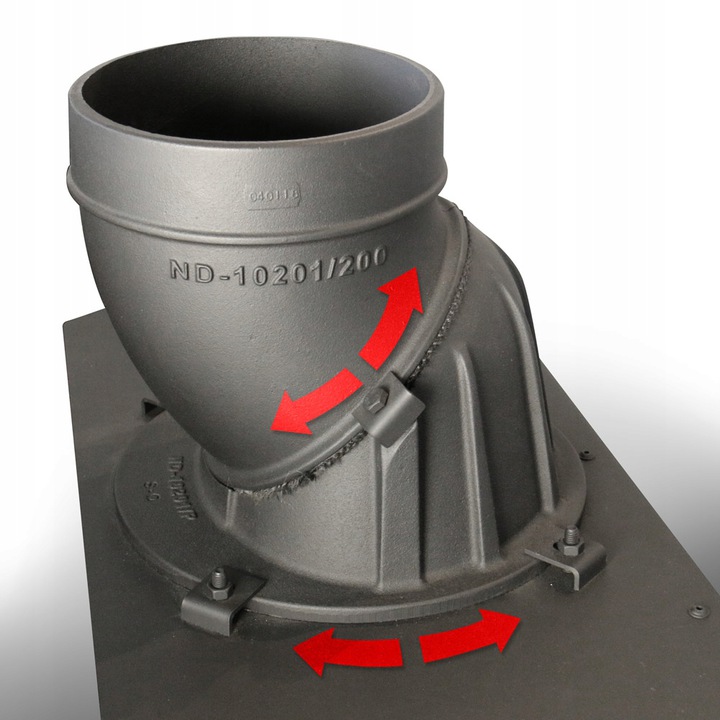

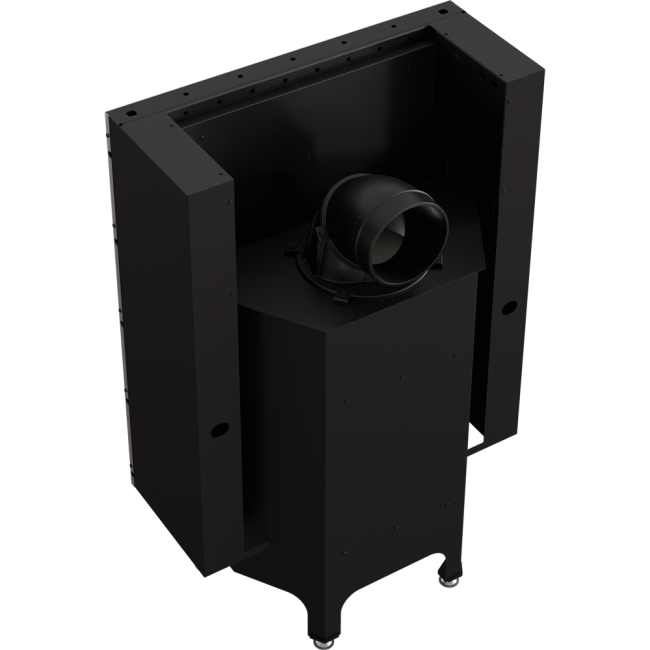

OBROTOWY WYLOT SPALIN

Możliwość zmiany ustawienia wylotu spalin, co ułatwia podłączenie wkładu. Regulacja ustawienia 360° daje możliwość podłączenia wylotu spalin z tyłu jak i na górze wkładu.

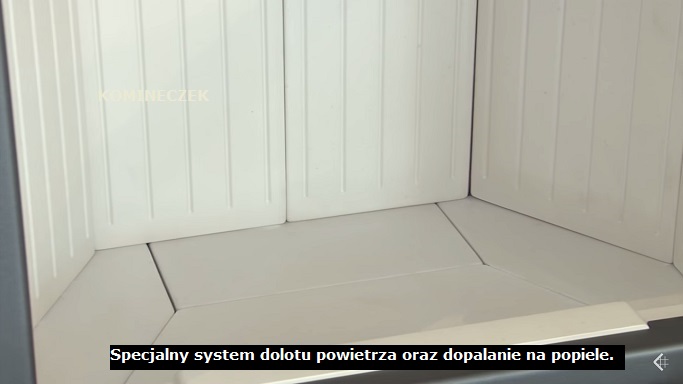

DOPALANIE NA POPIELE

Wkład nie posiada rusztu, opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

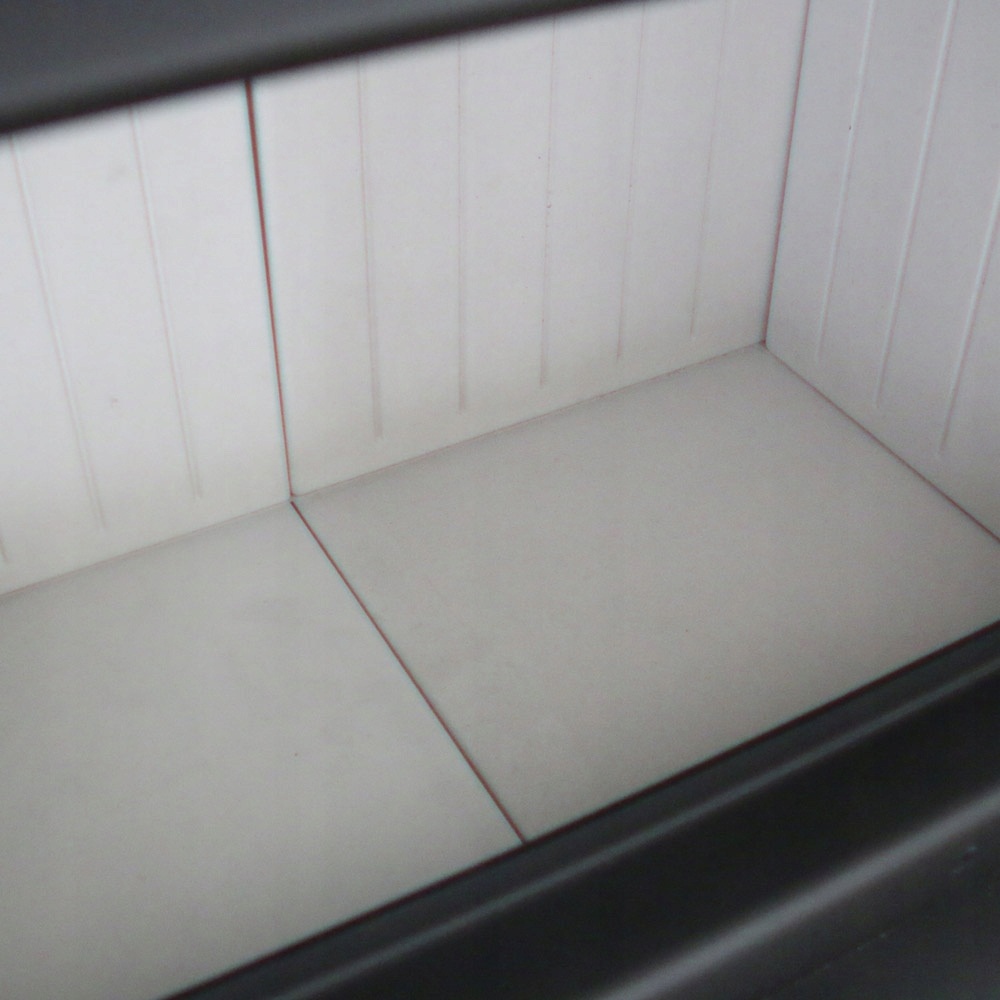

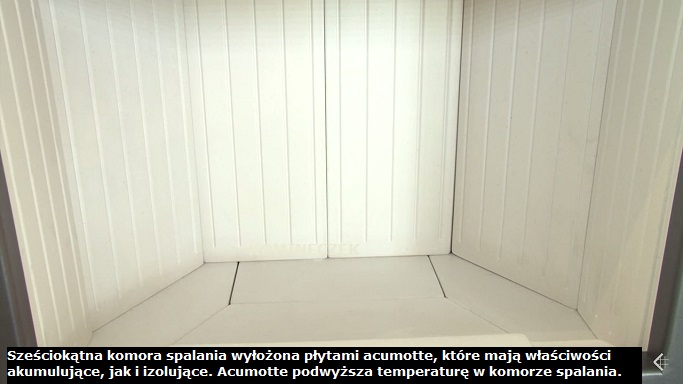

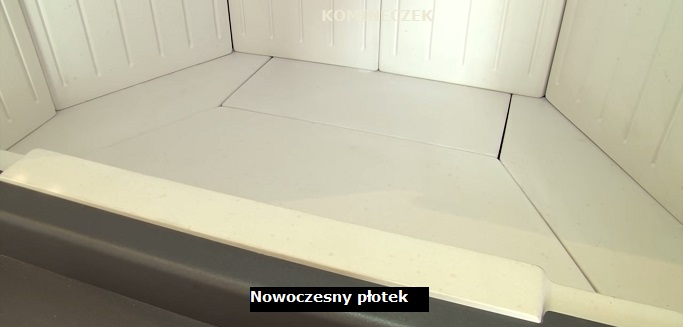

WYŁOŻENIE TERMOTEC

Komora spalania wyłożona materiałem kumulującym ciepło TERMOTEC, który podwyższa temperaturę w kominku. Tym samym spalanie jest bardziej ekologiczne, a wysoka temperatura utrzymuje się przez dłuższy czas.

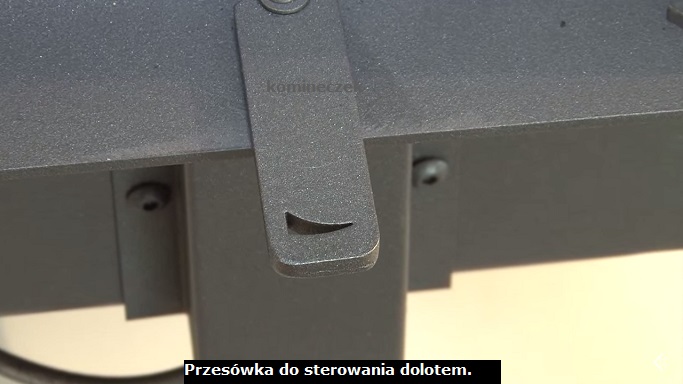

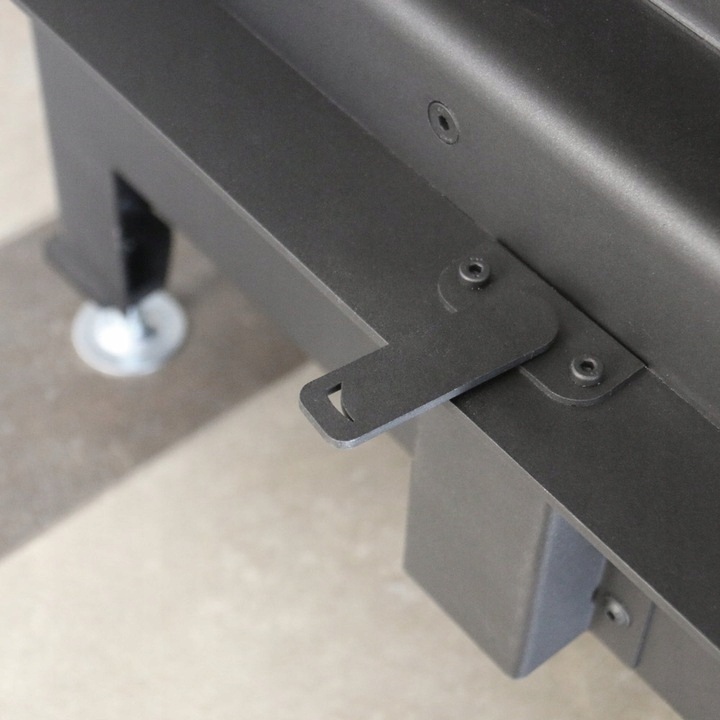

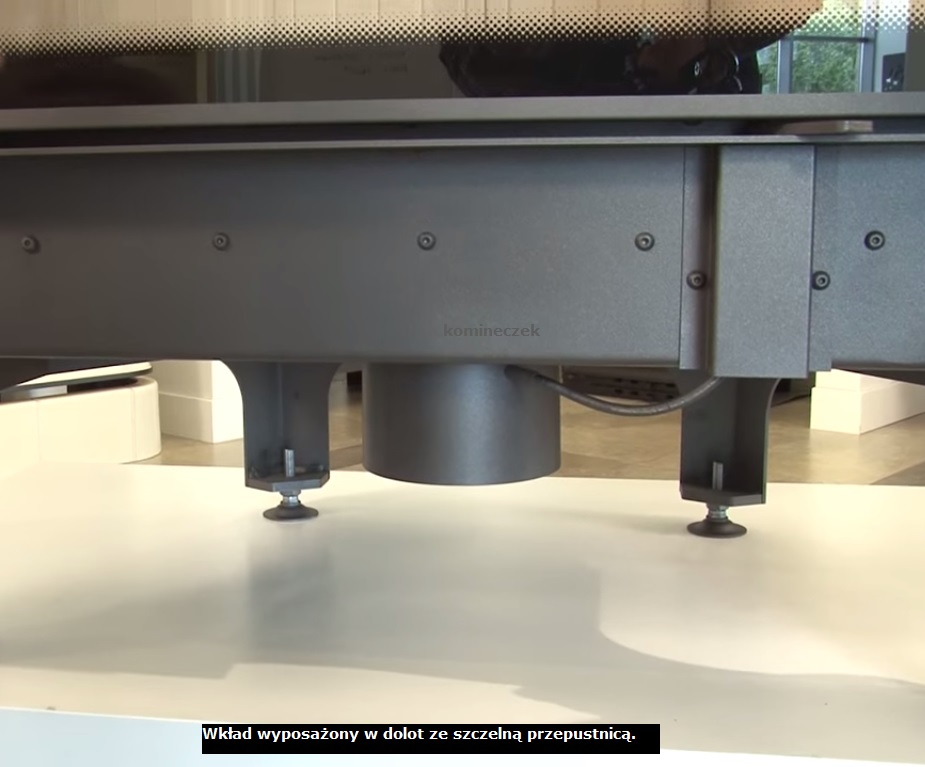

WBUDOWANA REGULACJA DOLOTU POWIETRZA

Regulacja dopływu powietrza z zewnątrz odbywa się za pomocą wbudowanej przepustnicy znajdującej się poniżej drzwiczek. Cały mechanizm działa wewnątrz kominka, bardzo cicho i bezawaryjnie.

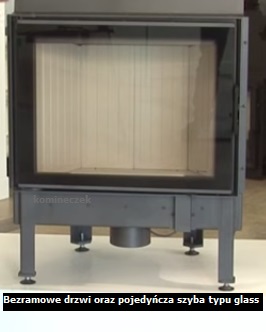

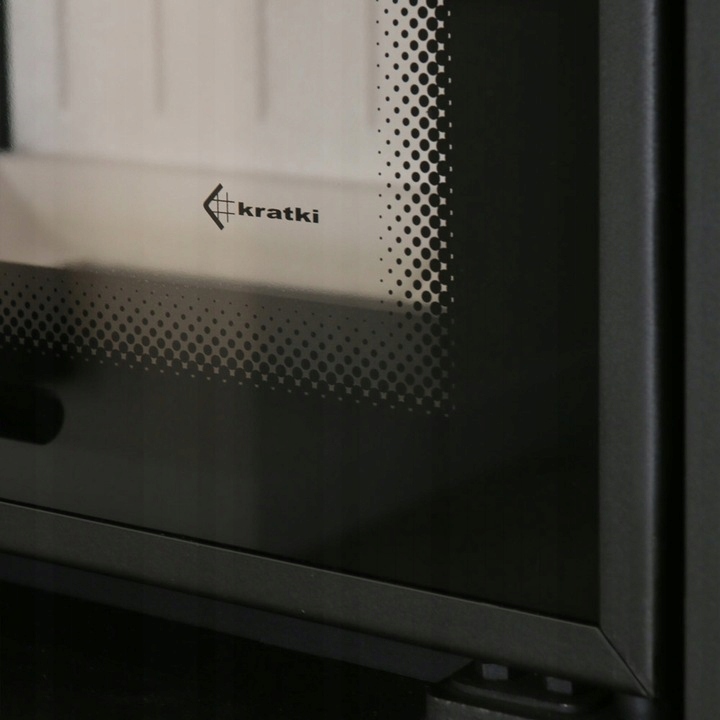

OZDOBNA SZYBA TYPU GLASS

Wkład wyposażony jest w pojedynczą, dekoracyjną szybę typu GLASS, dzięki której wygląda elegancko i nowocześnie. Zastosowanie tego rozwiązania optycznie powiększa front wkładu i podkreśla wizję ognia.

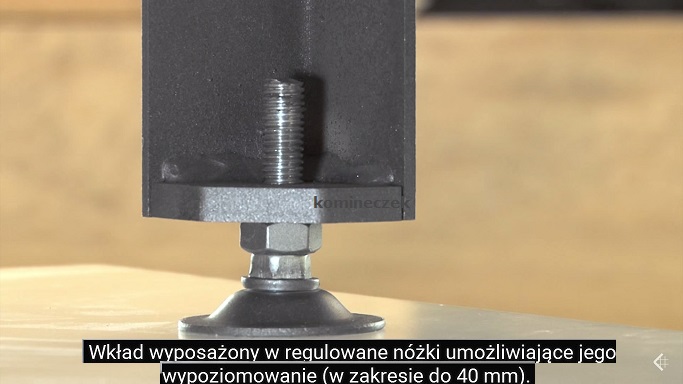

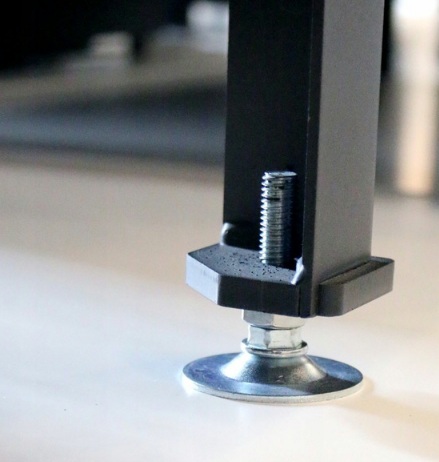

REGULOWANE NÓŻKI

Możliwość zniwelowania nierówności podłoża i wypoziomowania wkładu dzięki regulowanym nóżkom.

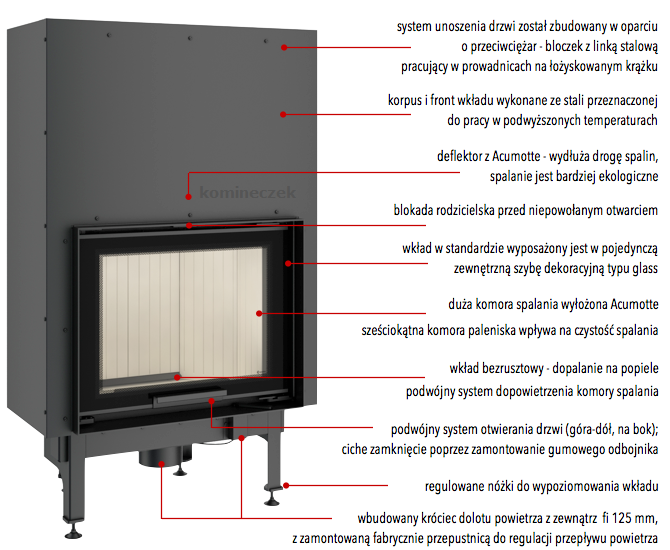

MAKSYMALNE WYKORZYSTANIE ENERGII

Korpus i front wkładu odporne na działanie wysokich temperatur dzięki zastosowanemu materiałowi - wysokogatunkowej stali.

Efektywne e spalanie i dłuższe utrzymywanie temperatury dzięki wyłożeniu komory spalania TERMOTEC - materiałem akumulującym ciepło, który podwyższa temperaturę w komorze.

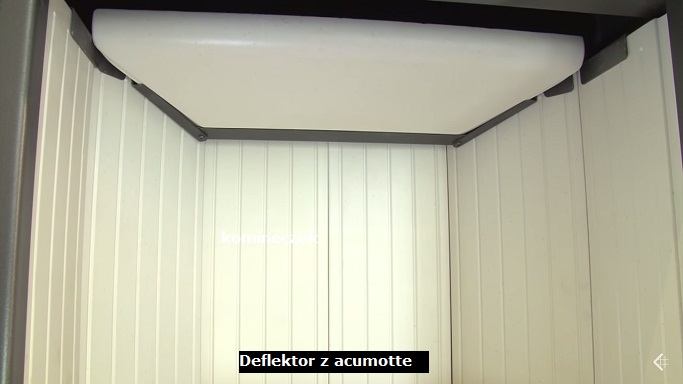

Dopalania cząstek opału dzięki deflektorowi, który wydłuża drogę spalin.

Dostarczanie powietrza wyłącznie z zewnątrz dzięki wbudowanemu króćcowi dolotu powietrza fi 125 mm. Regulacja dolotu powietrza za pomocą jednego regulatora, co wyklucza błędy w niewłaściwym użytkowaniu.

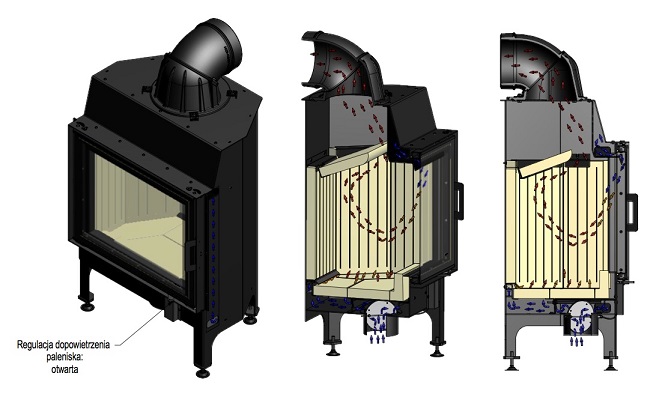

Potrójny system dopowietrzenia komory spalania: powietrze pierwotne -  skierowane jest na płytę, na której odbywa się spalania; powietrze wtórne dostarczane jest otworami w tylnej ścianie. Dodatkowo we wkładzie zastosowany jest system czystej szyby (kurtyna powietrza).

Czystość spalania dzięki sześciokątna komorze paleniska

BEZPIECZEŃSTWO NA NAJWYŻSZYM POZIOMIE

Doskonała szczelność dzięki solidnym spawom wykonanym w osłonie gazu szlachetnego.

Elementy stalowe wycinane laserowo przy pomocy nowoczesnych urządzeń, a następnie wyginane na giętarkach CNC.

Front wkładu wyposażony w szybę żaroodporna wytrzymująca temperaturę do 660°C.

EKOLOGICZNE SPALANIE

Urządzenie spełnia wymagania Ekoprojektu oraz normy BImSchV 2, wyznaczającej maksymalną emisję CO.

WYGODNE UŻYTKOWANIE

Wkład bezrusztowy - dopalanie na popiele, co oznacza, żę opał wypala się na drobny popiół, którego pozostaje minimalna ilość. Uzyskana w ten sposób energia cieplna z drewna zostaje maksymalnie wykorzystana.

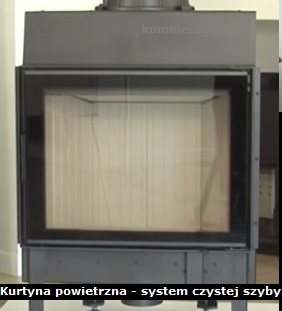

Ograniczenie osadzanie sadzy dzięki systemowi czystej szyby (kierownica powietrza).

Podwójny system otwierania drzwi do góry (LIFT-UP) i do boku. Podnoszonym i opuszczanym drzwi ułatwiają załadunek ilość drewna a mechanizm umożliwiający otwarcie boczne pozwoli na sprawniejsze czyszczenie szyby.

Możliwość zastosowania w różnych warunkach montażowych, dzięki regulowanym nóżkom i ruchomemu wylotowi spalin z regulacją ustawienia 360°.

NOWOCZESNY DESIGN

Dekoracyjna szyba typu glass wytrzymująca temperaturę do 660°C, która nadaje kominkowi nowoczesny i elegancki wygląd, optycznie powiększa front wkładu.

Drzwi wkładu posiadają nowoczesną klamkę ślizgową.

Podczas wszelkich czynności związanych z obsługą i eksploatacją wkładu należy pamiętać, iż elementy wkładu mogą mieć wysoką temperaturę w związku z czym do obsługi należy stosować rękawice ochronne.
